户外立柱支撑式遮阳雨棚钢结构桁架

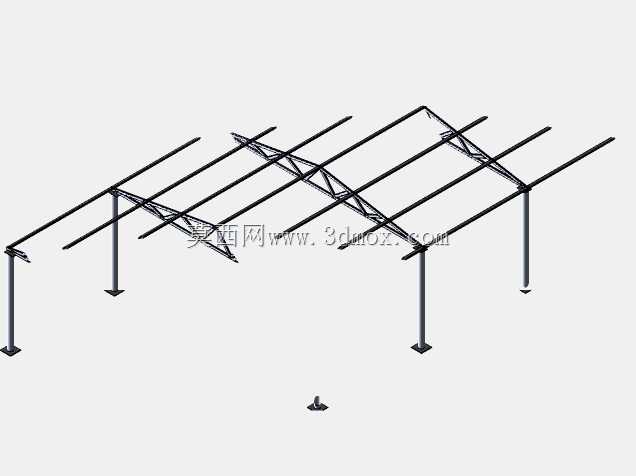

该桁架结构主要应用于户外露天场地的遮阳、挡雨棚体搭建场景，常见于厂区装卸货区、户外停车场、园区人行通道、露天设备防护区等需要顶部遮蔽的区域，作为棚面覆盖材料的核心承重骨架使用，承担自身结构自重、上部覆盖板材荷载、自然环境中风压、积雪荷载的传递作用，将上部荷载均匀传导至下部立柱，再通过立柱底部的锚固结构传递至硬化地面基础。从结构设计逻辑来看，该桁架采用平行弦桁架的衍生构型，纵向布置多道通长受力杆件作为主檩条承载方向，横向间隔设置三角形腹杆组成的桁架单元，三角形构型的腹杆体系能够在耗材量较低的前提下大幅提升结构整体抗弯、抗扭刚度，避免大跨度下杆件出现失稳变形，相比实腹式钢梁能够减少30%以上的结构用钢量，同时降低整体自重，减轻下部基础的承载压力。结构的支撑体系采用独立立柱配合底部锚板固定的形式，每根立柱底部设置方形锚固底板，底板上预留锚栓孔位，安装时可通过膨胀螺栓或化学锚栓与混凝土硬化地面完成刚性连接，立柱与上部桁架的连接节点采用焊接加劲肋的形式强化节点强度，避免节点处出现应力集中导致的结构失效。从安装边界来看，该桁架的跨度适配常规中小型户外棚体的搭建需求，纵向杆件的长度可根据实际场地覆盖范围进行等比例缩放调整，腹杆的间距设置兼顾了受力合理性与现场焊接拼装的操作空间，安装时可先在地面完成单榀桁架的拼装焊接，再通过吊装设备将单榀桁架与立柱完成对接固定，最后铺设纵向联系杆件与上部檩条，整体拼装流程对现场施工设备的要求较低，适配多数户外施工场景的作业条件。结构的杆件选型均采用常规型材规格，无需定制特殊截面的构件，采购与加工成本可控，表面可根据使用环境的防腐需求做热浸镀锌或喷涂防腐涂层处理，适配多雨、高盐雾等不同户外环境的长期使用要求，结构整体的受力路径清晰，荷载传递直接，在常规使用荷载下的变形量能够满足上部覆盖板材的安装精度要求，不会因结构变形导致棚面出现积水、板材拉扯开裂等问题。
