气浮式水培种植用荷兰桶结构设计

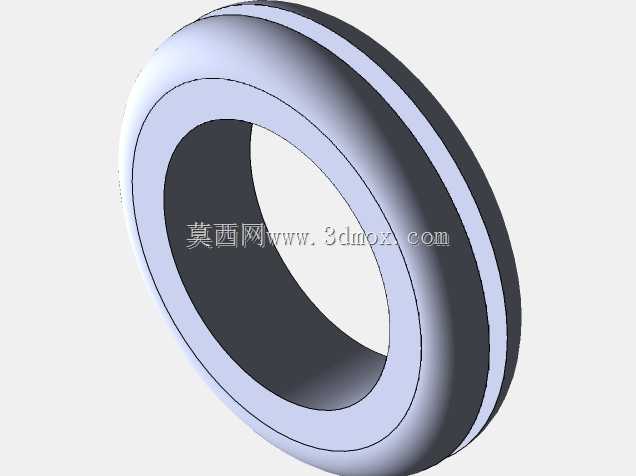

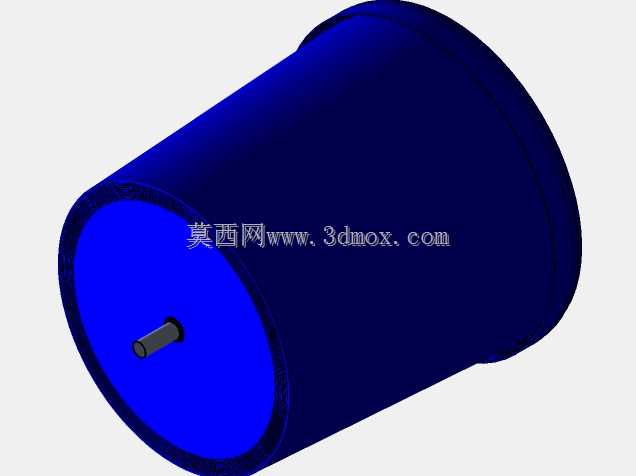

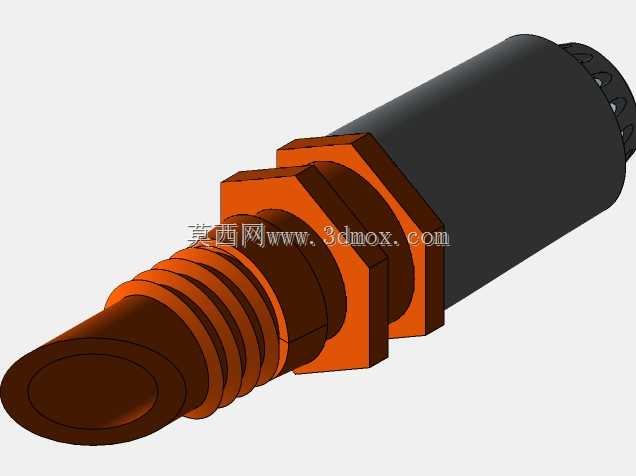

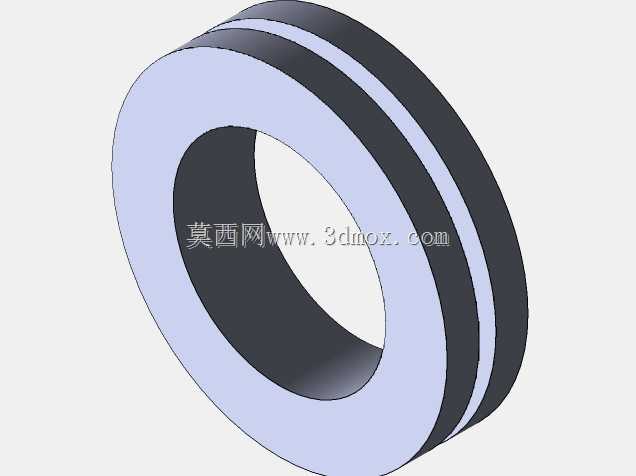

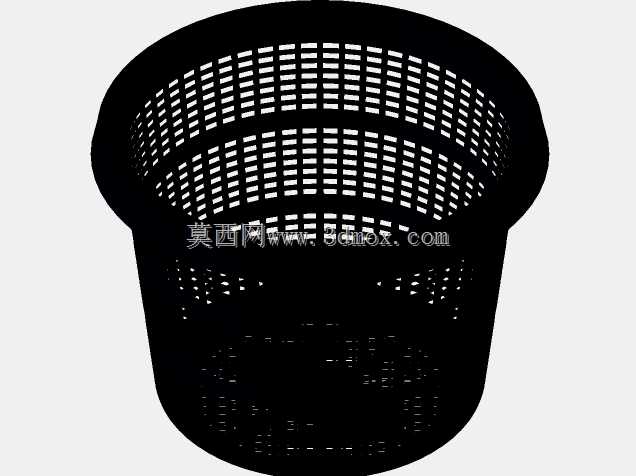

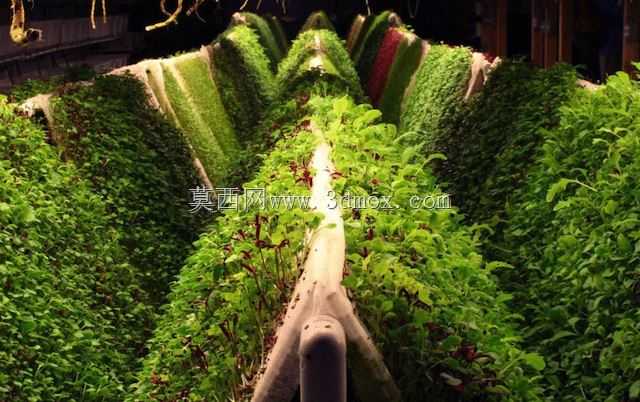

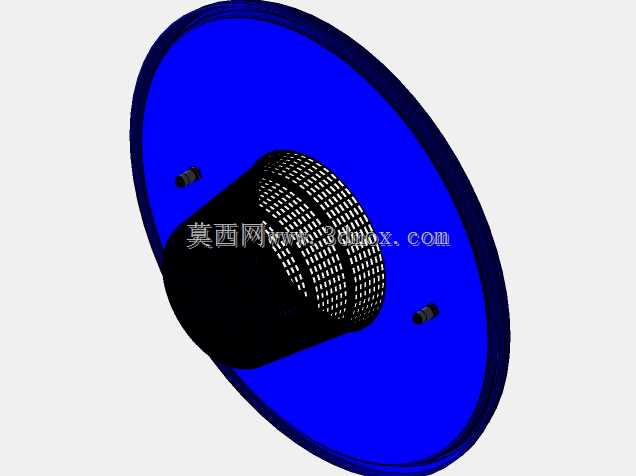

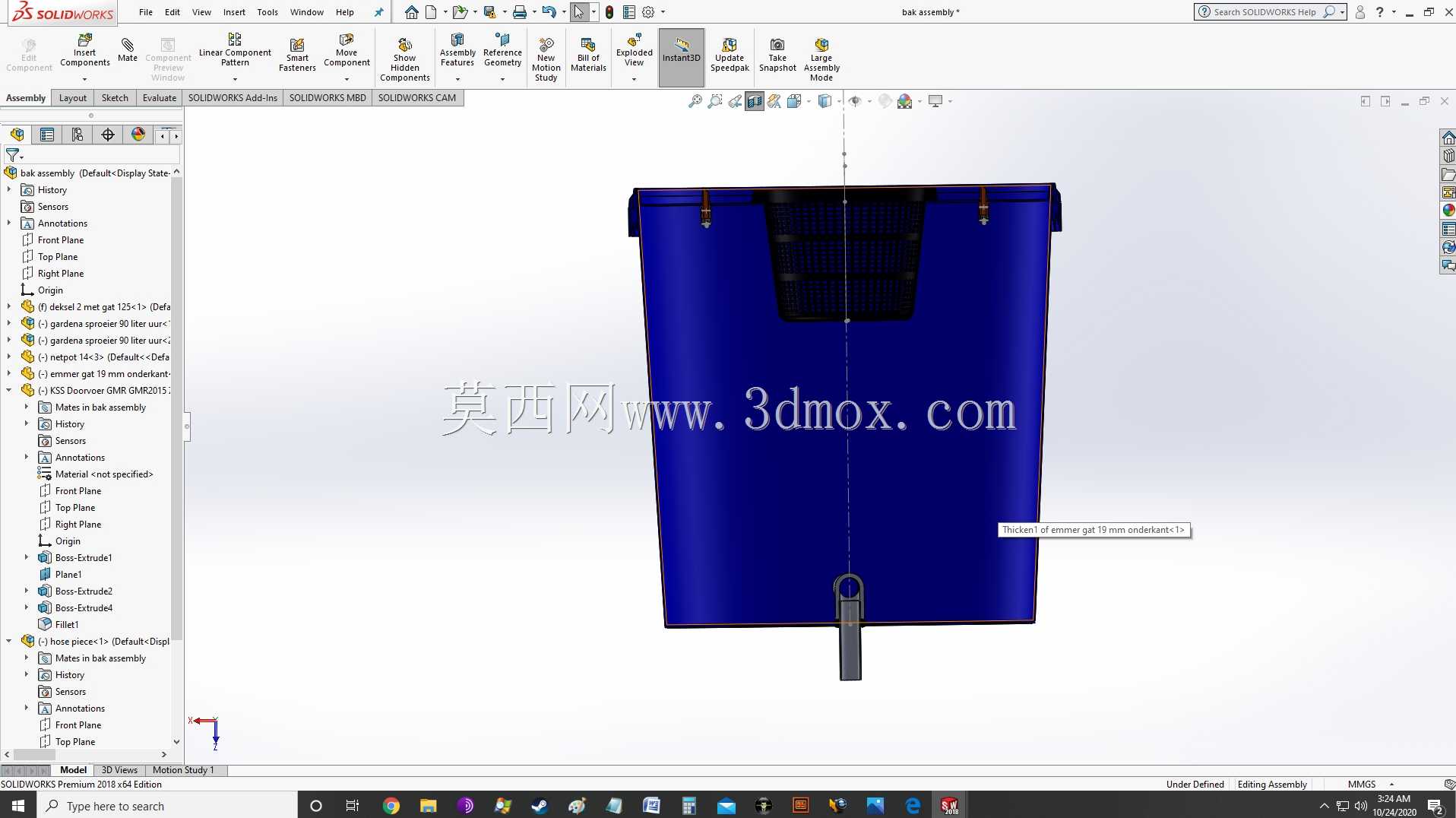

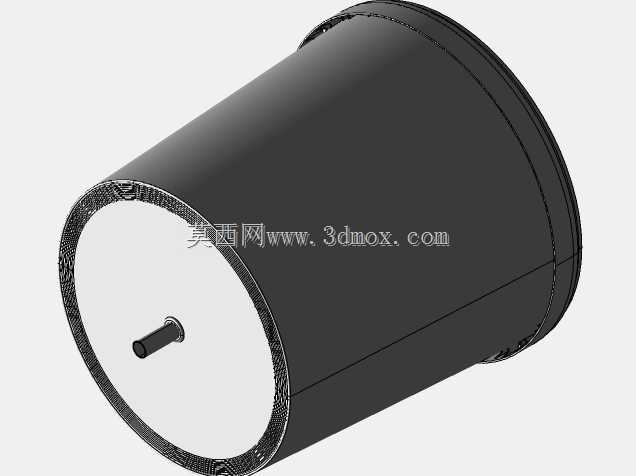

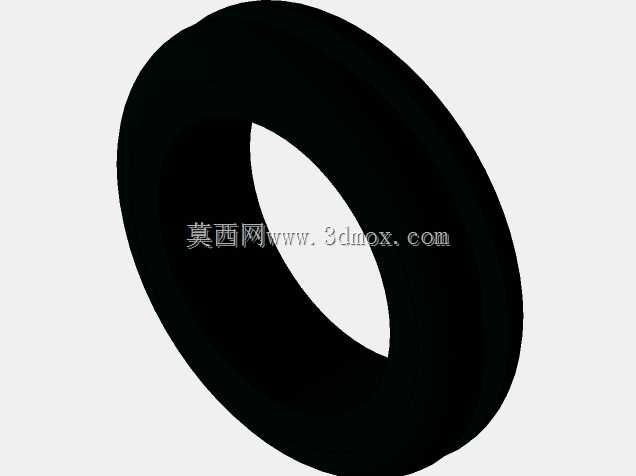

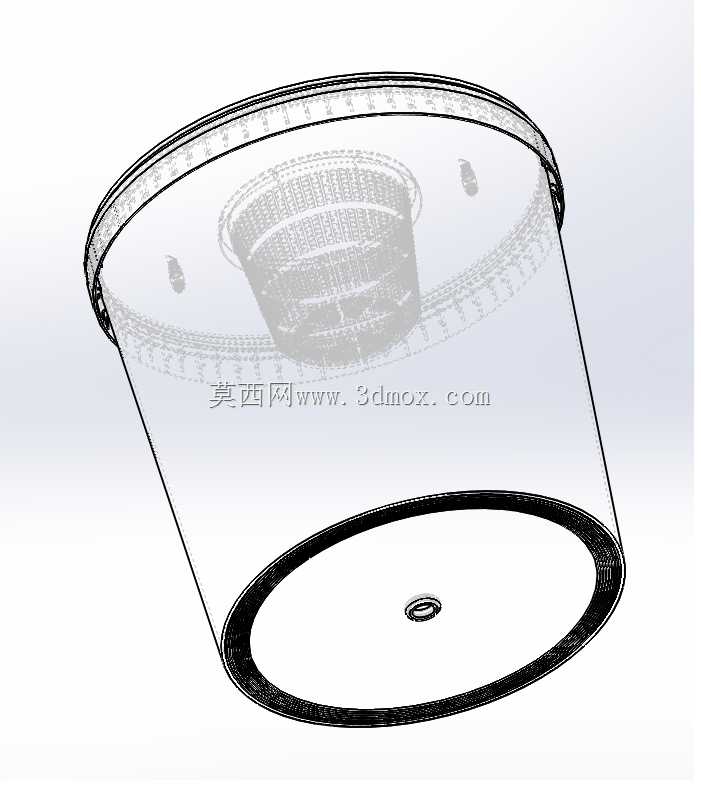

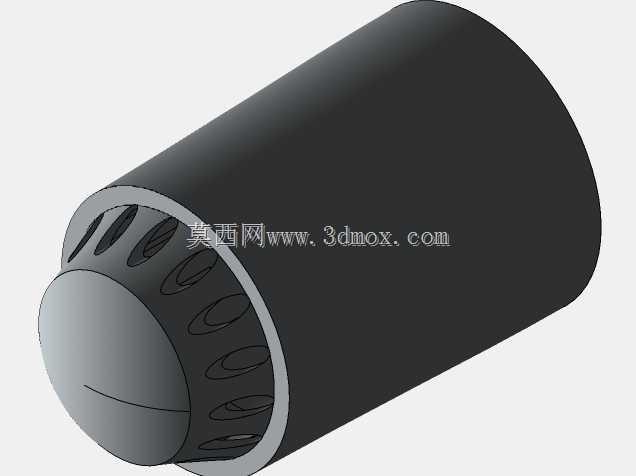

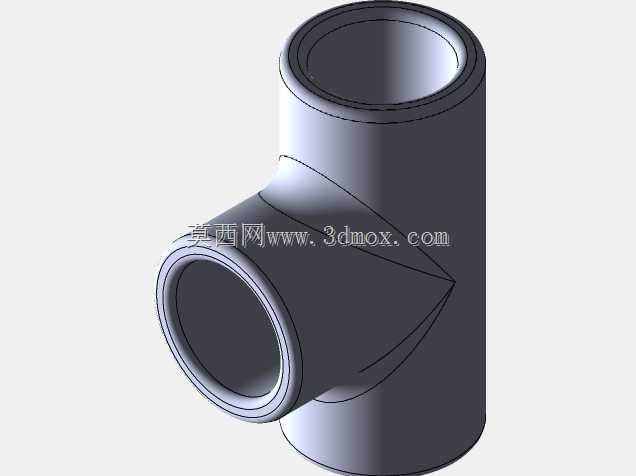

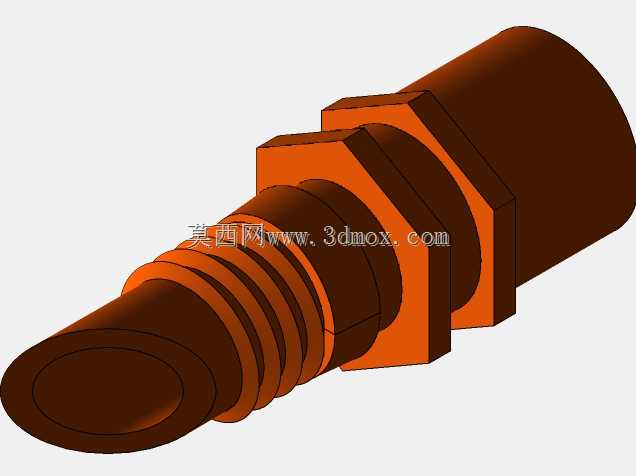

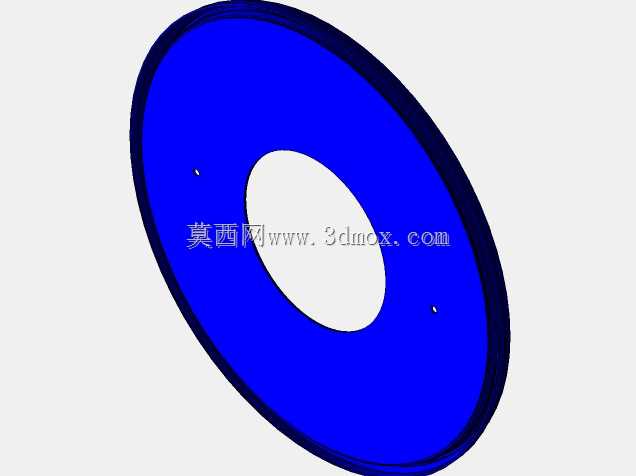

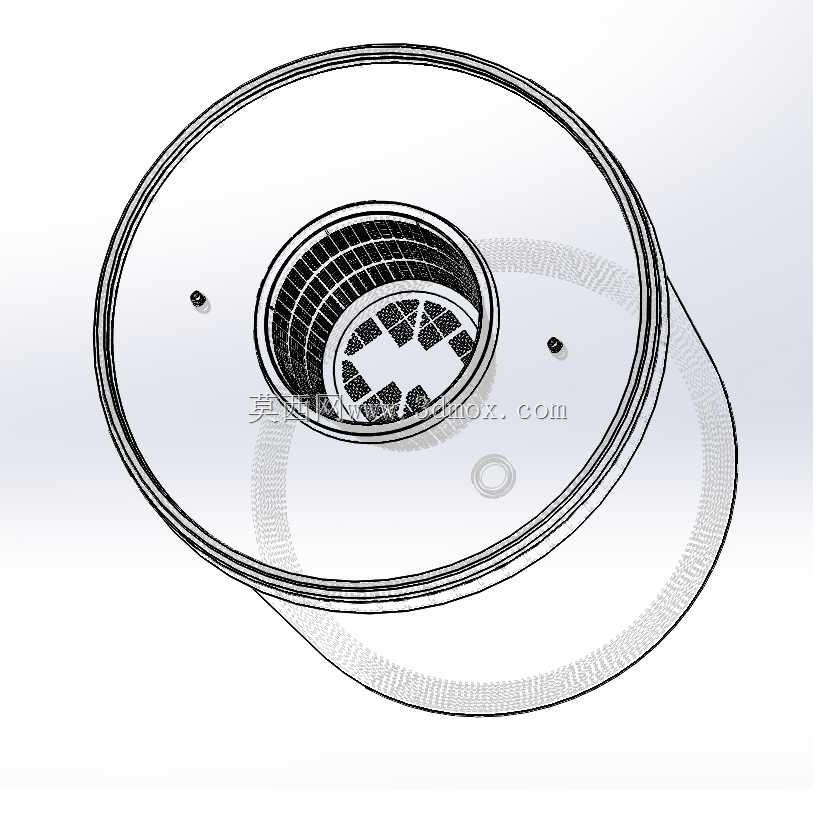

该结构为设施农业领域无土栽培场景设计的气浮式荷兰桶，主要用于室内垂直种植、大棚蔬果栽培场景，可适配番茄、土豆、南瓜等多种作物的根系固定与营养液供给需求，解决传统土培换茬繁琐、土传病害防控难度大的问题。桶身整体采用直筒带卷边的结构形式，顶部卷边做加厚处理，可直接卡装在种植架的预留开孔内，无需额外紧固件即可完成安装固定，安装时需预留桶身直径1.1倍的操作空间，方便后期整桶取出清理根系。桶底中心预留标准管路接口，可匹配16毫米外径的输水软管，直接对接花园供水系统或者闭环水肥管路，无需额外转接接头。桶体下部集成独立集水腔，可收集上部渗透下来的营养液，配合外置小型供水泵即可实现营养液的循环供给，减少水肥浪费。设计时特意将桶内承托网板的孔径做了可拓展预留，初始孔径适配幼苗期根系穿过，作物生长后期根系变粗时，可手动扩孔避免根系卡滞损伤，网板下方预留气浮结构安装位，可通过带细网的过滤器分隔根系与营养液液面，避免根系长期浸泡缺氧腐烂，同时减少营养液中杂质进入循环管路造成堵塞。桶身侧壁做等壁厚设计，壁厚均匀度控制在合理范围，既满足日常搬运、盛装基质与营养液的结构强度要求，也适配常规注塑加工的脱模需求，批量生产时成品率稳定。管路连接设计支持并联排布，多桶同时接入水肥系统时可保证每个桶的供液压力一致，避免出现近端供液过量、远端供液不足的问题，并联安装时主管路建议选用比支管大两个规格的管材，降低沿程压力损失。桶底的密封结构采用橡胶密封圈实现静密封，循环工况下无营养液渗漏，日常维护时仅需定期清理集水腔内的根系残留与沉积杂质，即可长期稳定使用。针对不同作物的种植需求，可更换不同网孔规格的内置网板，叶菜类作物选用小网孔网板避免基质掉落，瓜果类作物选用大网孔网板给根系留出充足生长空间，适配多品类作物的种植需求。
