可调式圆管夹持锁紧连接固定座结构

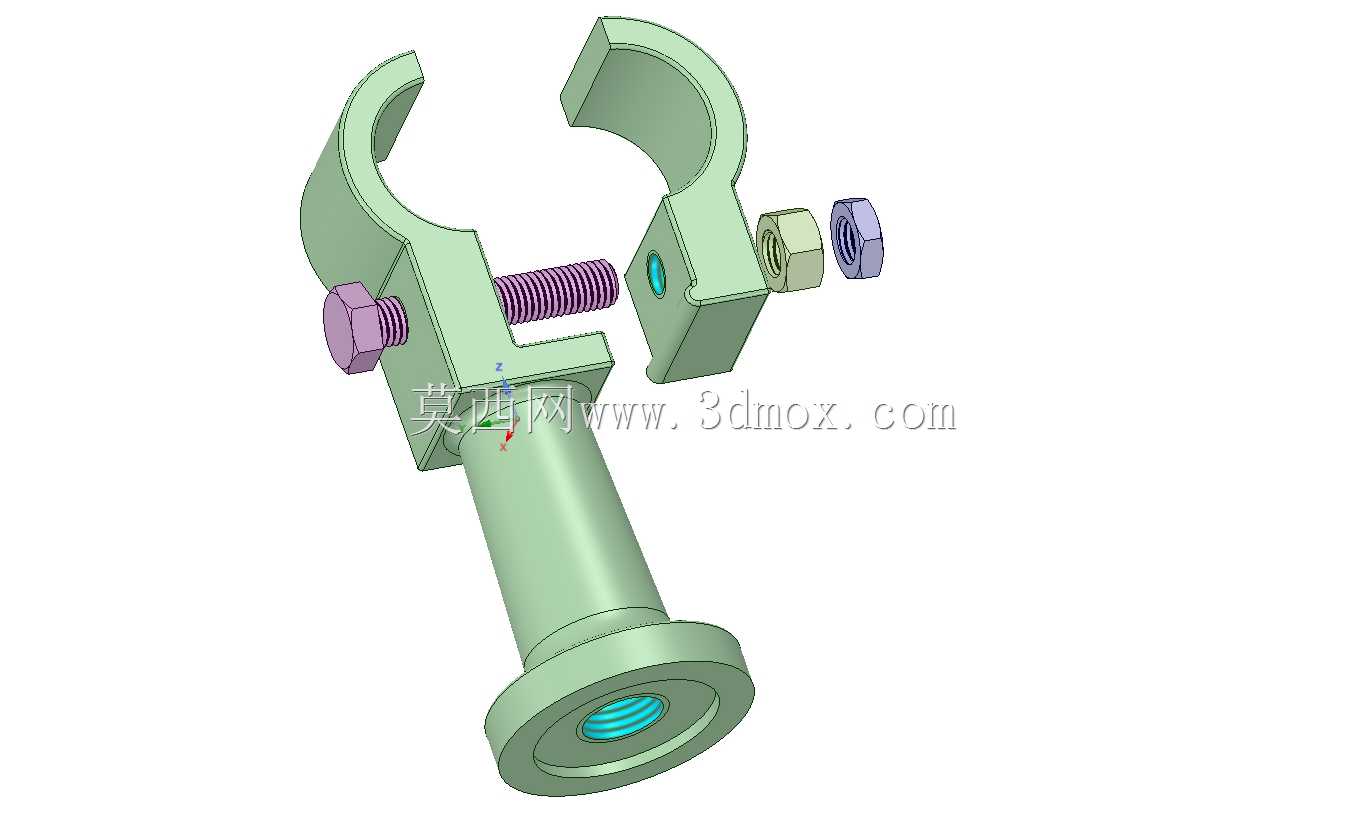

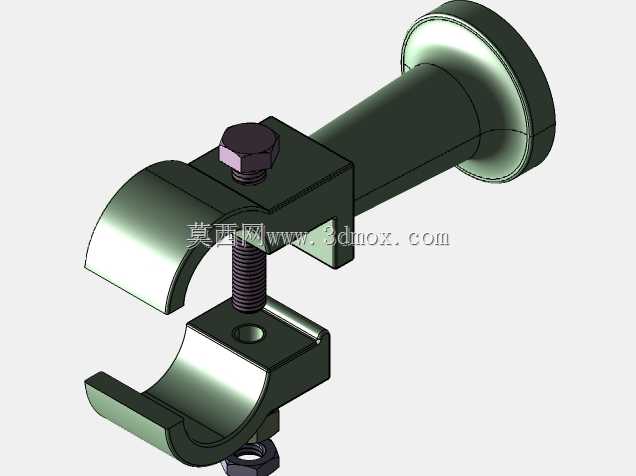

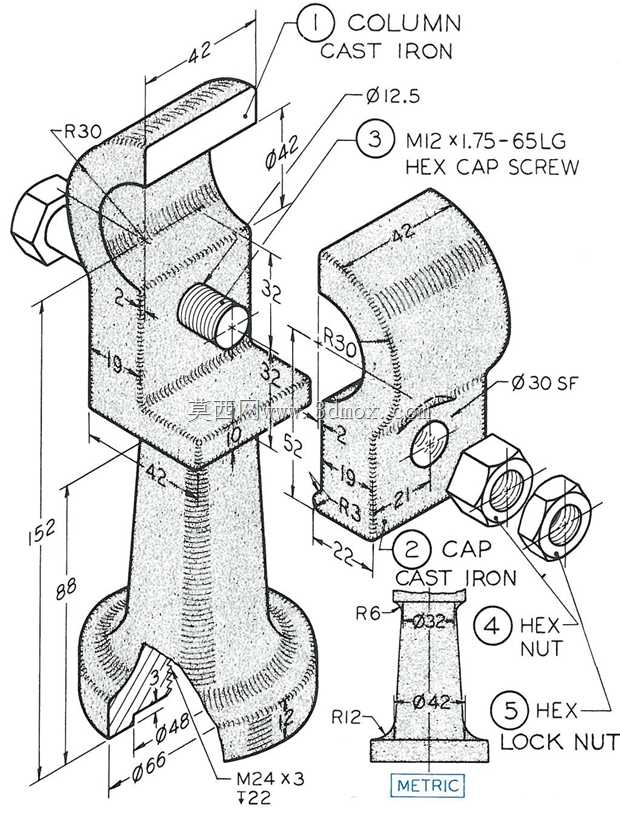

这款夹持固定结构主要面向轻型管路、杆件的快速装夹场景，常见于实验室支架搭建、小型设备管线固定、工装辅具支撑杆定位等工况，可实现对圆柱杆件的环抱式锁紧，同时自带的杆端结构可对接其他安装面，完成支撑、挂载、定位的功能。结构整体采用分体式环抱夹设计，上半部分为两个对称的C型夹臂，夹臂的内圆弧面与被夹持圆管的外圆匹配，保证夹持时接触面足够，避免局部应力集中夹伤管件表面，也能提升锁紧后的摩擦力，防止受载后出现滑移偏转。夹臂的开合通过横向贯穿的调节螺栓实现，螺栓一端搭配六角螺母，旋转螺栓即可调整两个夹臂的开合间距，适配一定公差范围内的不同外径杆件，无需针对单一管径定制专属夹座，提升了配件的通用适配性。夹座下方一体延伸出带法兰边的圆柱连接柱，柱体内部加工有内螺纹孔，可通过螺纹对接外接杆件、调节螺杆或者安装接头，法兰边的设计既可以作为安装时的轴向定位面，也能提升柱体根部的结构强度，避免夹持受力时根部出现应力断裂。在夹臂与下方连接柱的衔接位置，做了加厚的过渡处理，分散锁紧螺栓施加的夹紧力，防止长期受载后衔接处出现开裂变形。设计时优先考虑了装拆的便捷性，调节螺栓的端头采用外六角结构，可直接用普通扳手操作，无需特殊工装，锁紧时无需完全拧下螺母，只需松开到夹臂开口大于被夹持杆件外径即可完成装拆，日常调整位置时操作效率很高。安装边界方面，C型夹臂的开口范围覆盖常规小直径圆管的常用尺寸，夹臂闭合后的整体外径控制在紧凑范围内，不会占用过多安装空间，下方连接柱的长度可根据实际安装需求做适配调整，法兰端的端面做了平面度处理，对接安装面时可保证贴合紧密，不会出现倾斜晃动。整个结构的受力路径经过优化，夹紧力通过夹臂均匀传递到被夹持管件表面，螺纹连接部位的牙型深度做了合理设计，既保证足够的连接强度，也避免螺纹过深导致柱体壁太薄影响结构刚性，在满足锁紧力需求的前提下尽可能做了轻量化处理，适合对安装空间、配件重量有要求的轻型装配场景。
