五轴数控控制器电路板结构三维设计

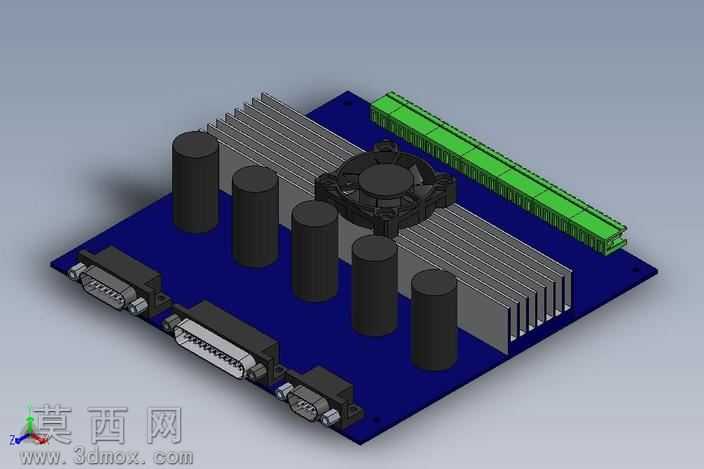

本作品为五轴数控控制器的三维结构设计，建模过程严格遵循工控硬件的实际布局逻辑，以深蓝色PCB基板作为整体承载基底，先完成基板轮廓的草绘与拉伸，精准预留各类元件的安装孔位与走线避让空间。建模时优先还原核心功能元件的布局：基板一侧排布三组D-sub串口连接器，分别对应不同的信号传输通道，连接器的金属外壳、插针结构、固定螺丝柱均做精细化建模，还原接口的插拔导向结构与安装定位特征；基板另一侧设置长条形绿色接线端子排，端子的卡槽、接线孔、固定卡扣逐一还原，满足外部线缆接入的结构示意需求。散热系统设计上，在基板中部布置多组平行铝制散热鳍片，鳍片的齿距、厚度按照工控设备的散热需求做比例还原，鳍片上方加装轴流散热风扇，风扇的扇叶、边框、供电引线都做了细节刻画，同时在基板一侧竖向排布六颗圆柱形电解电容，电容的外壳、顶部防爆纹、引脚结构均按照实物比例建模，还原电容的安装高度与排布间距。材质渲染阶段，PCB基板采用哑光深蓝色阻焊层材质，还原真实电路板的磨砂质感；散热鳍片采用拉丝铝合金材质，表现金属的冷调光泽与细微纹理；电解电容采用黑色哑光塑料外壳搭配银色负极标识条，接线端子采用亮绿色工程塑料材质，串口连接器采用镀锌金属外壳搭配黑色塑料基座，不同材质的粗糙度、反光度参数经过反复调试，让整体渲染效果贴近实物的视觉观感。设计思路上，整体布局遵循工控控制器的电磁兼容与散热逻辑，将发热量大的散热模组、电容集中布置在基板核心区域，接口与端子布置在板边方便外部接线，各元件之间预留足够的安全间距，既满足结构展示的需求，也可作为电子盘柜集成设计的布局参考，模型完整还原了控制器的外部结构特征，可用于装配干涉检查、布局方案验证、产品展示演示等场景。
