低温工况用滚子输送链结构三维设计

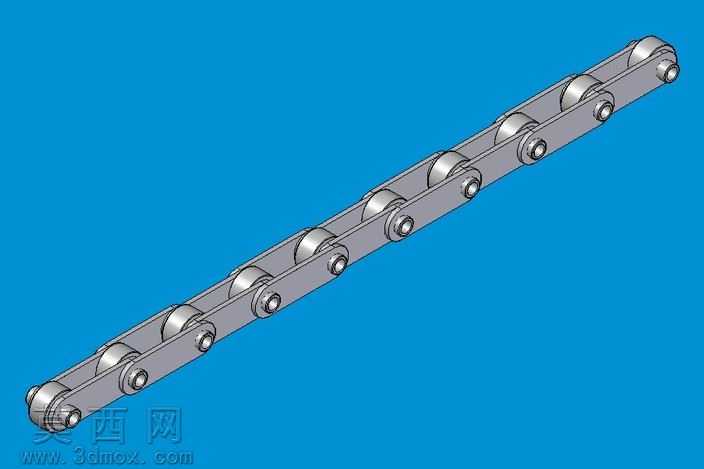

本滚子输送链三维模型针对冻结输送机低温作业场景设计，建模过程严格遵循机械传动链条的设计规范，首先通过参数化建模方式构建核心零件：先绘制内外链板的拉伸轮廓，对链板的销轴孔、滚子装配位做精准的同轴度约束，保证链板受力均匀适配低温下的材料形变特性；随后依次构建销轴、套筒、滚子三类回转零件，对滚子的外圆柱面做光滑度处理，减少输送运行过程中的滚动摩擦阻力。装配阶段采用自底向上的装配逻辑，先完成单节链节的子装配：将套筒压入内链板的对应孔位，滚子套装在套筒外侧保证自由回转间隙，再将销轴穿入外链板与套筒内孔，对销轴两端做铆接限位的结构模拟，保证单节链节的铰接转动灵活无卡滞；随后通过阵列配合、路径配合的装配方式，将多节链节依次拼接形成连续的链条整体，还原真实链条的弯折自由度，可模拟绕链轮转动的运行状态。渲染阶段采用金属材质赋予各零件：链板采用哑光合金钢材质，调整粗糙度参数模拟冷轧钢材的表面质感，销轴、滚子部分采用高光亮面金属材质，突出回转零件的加工精度，背景选用高饱和度蓝色衬托链条的金属轮廓，通过定向打光突出链节之间的装配缝隙与结构层次，清晰展示内外链板交错排布、滚子均匀外露的结构特征。设计过程中充分考虑-40摄氏度的工作温度要求，建模时对各零件的配合间隙做了适配低温冷缩的余量设计，避免低温下零件收缩导致的铰接卡滞、链条运转不畅问题，整体结构紧凑，传动可靠性强，可直接用于冻结输送设备的传动系统装配模拟、运动仿真验证，也可作为低温输送类机械设计的链条选型参考模型，帮助设计人员快速完成输送线的传动结构搭建，验证链条在低温工况下的装配适配性与运动可行性。
