壁挂式人体工学支付终端结构设计

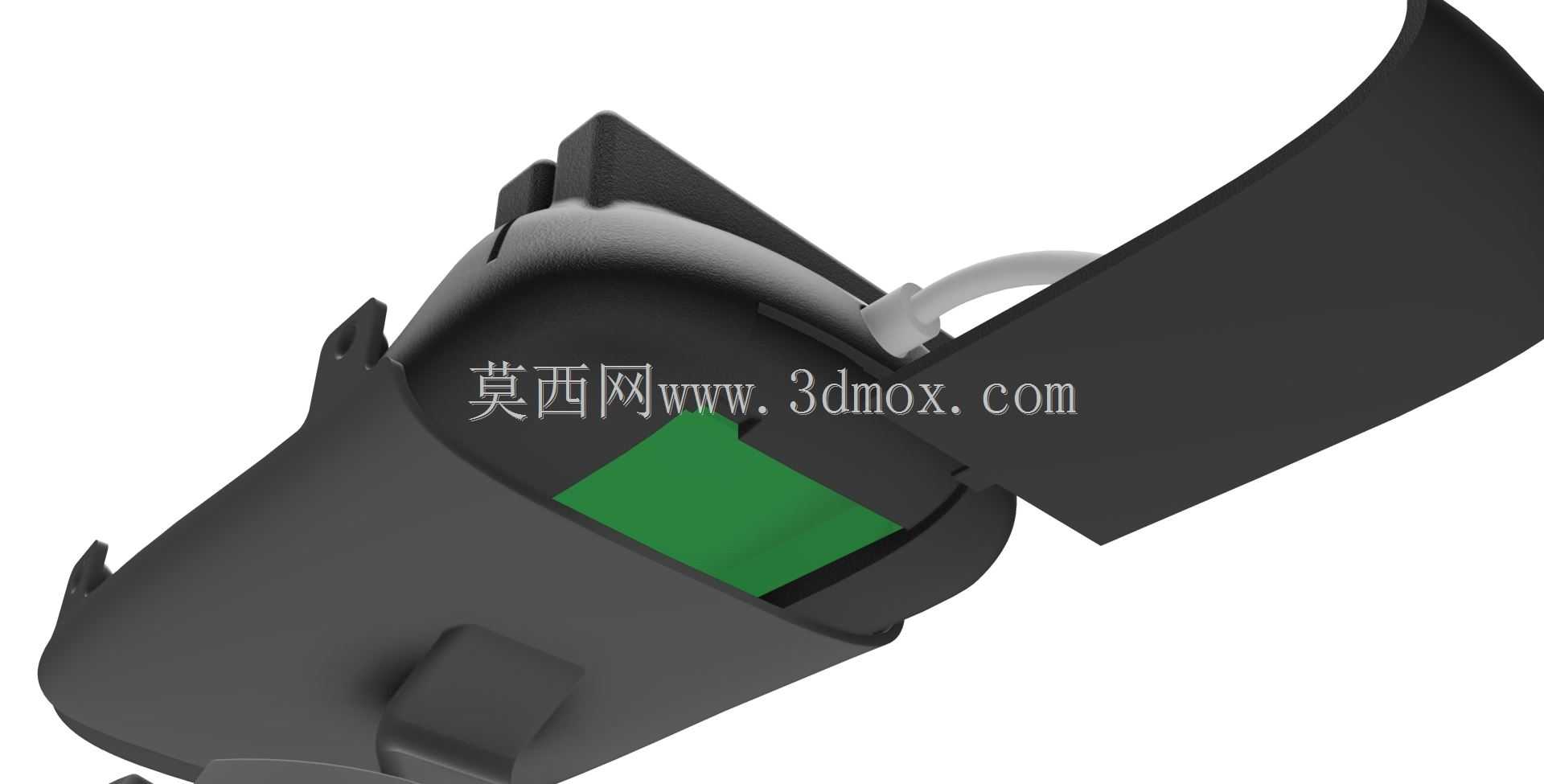

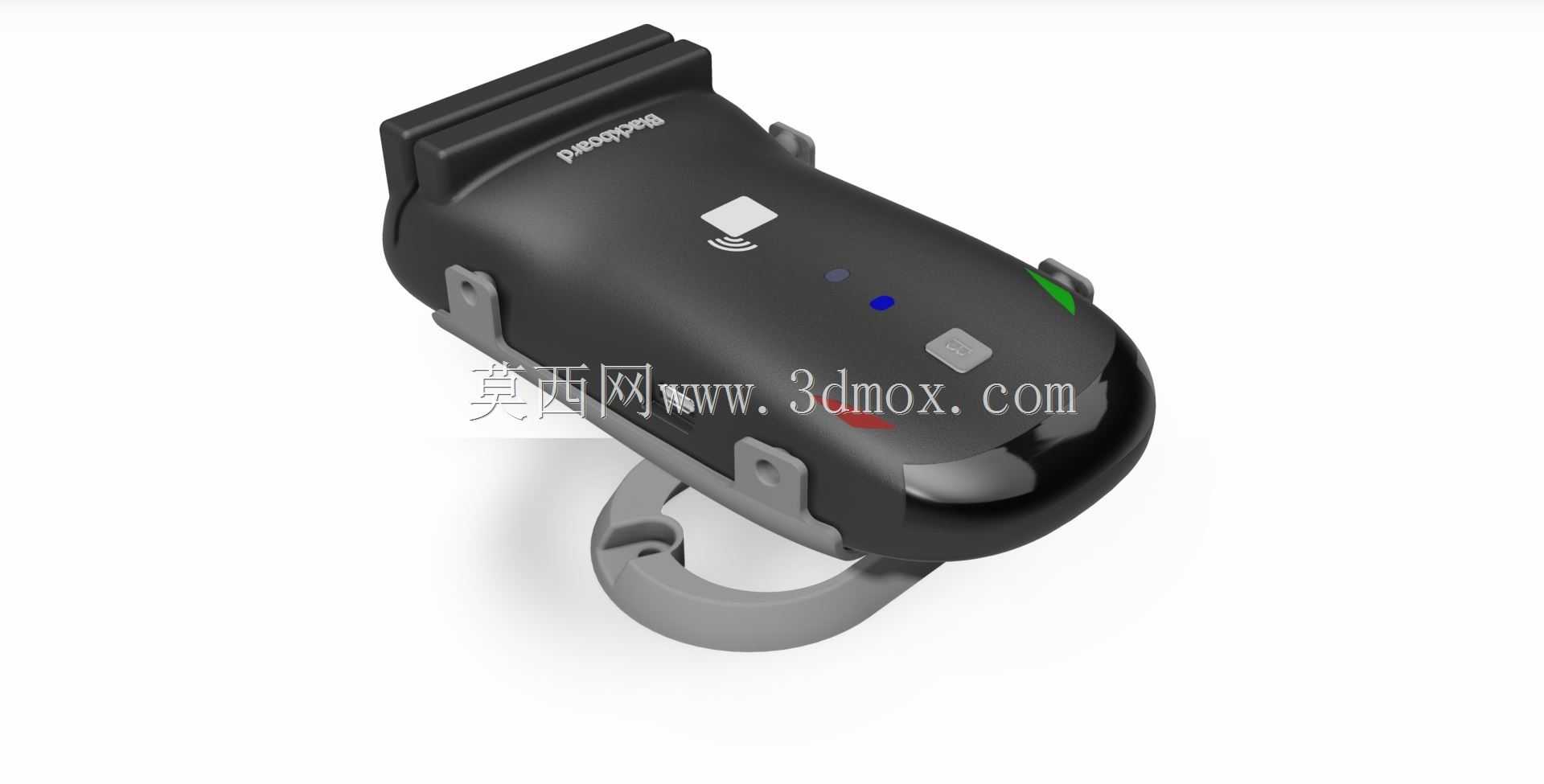

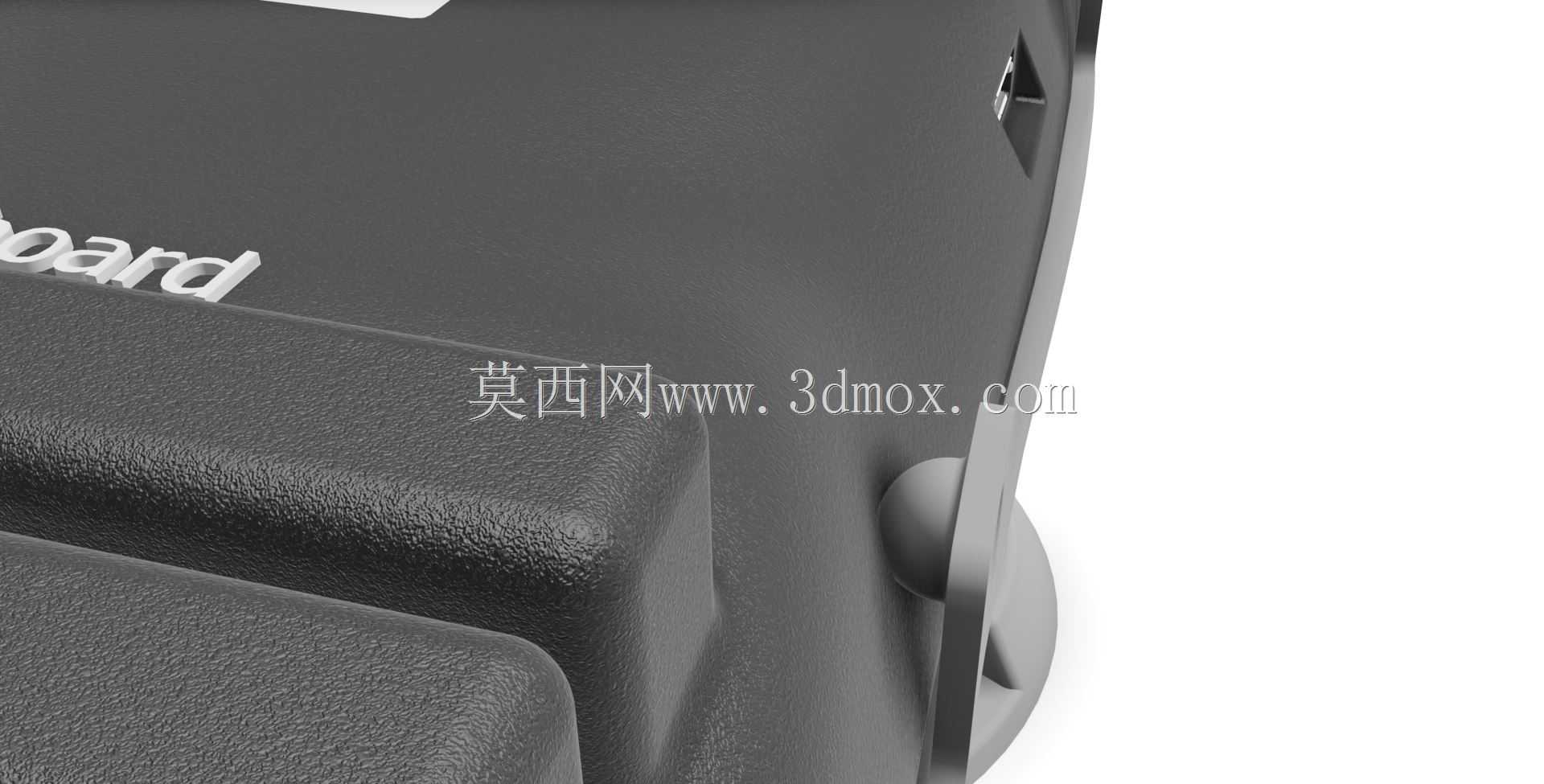

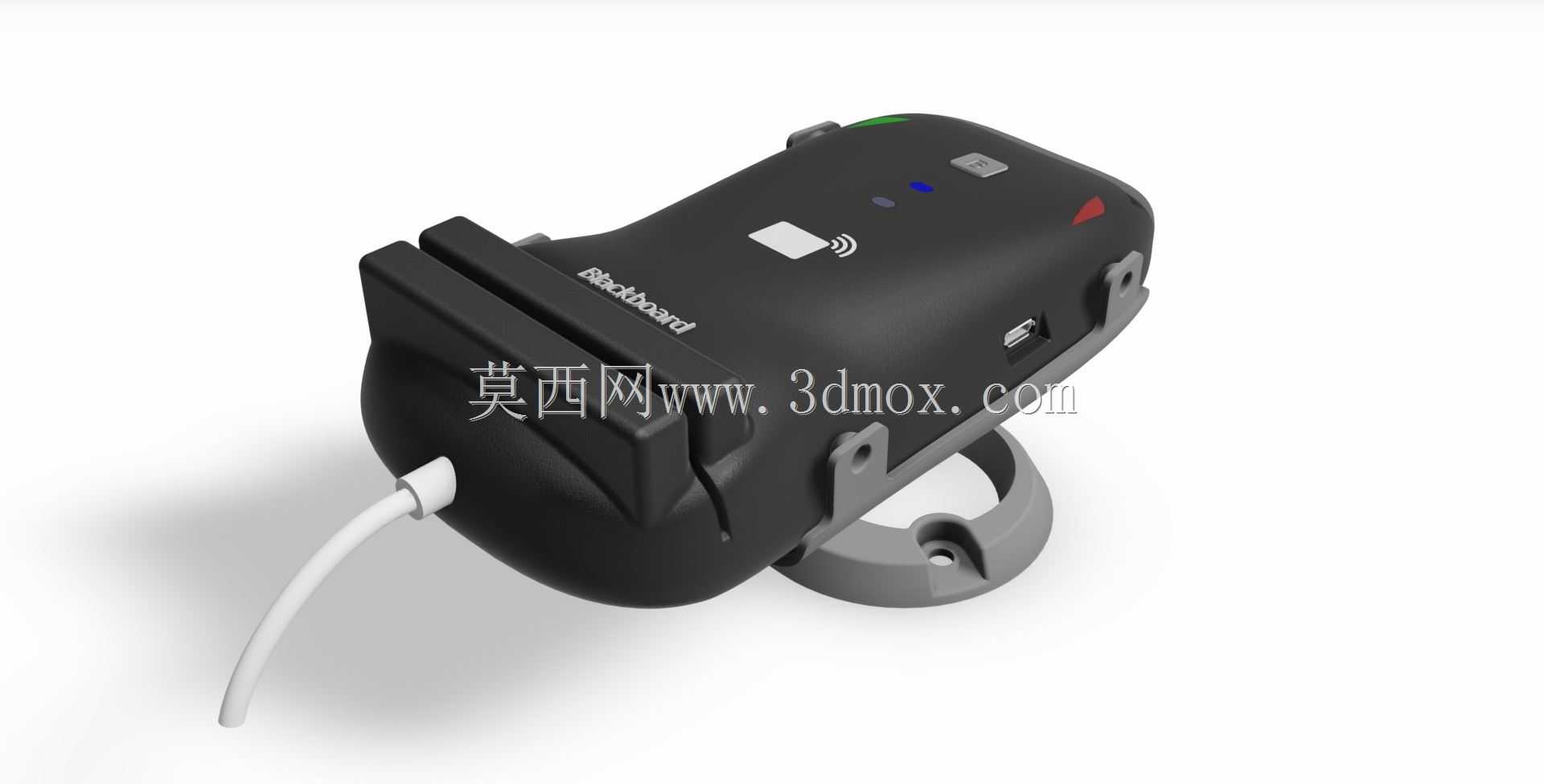

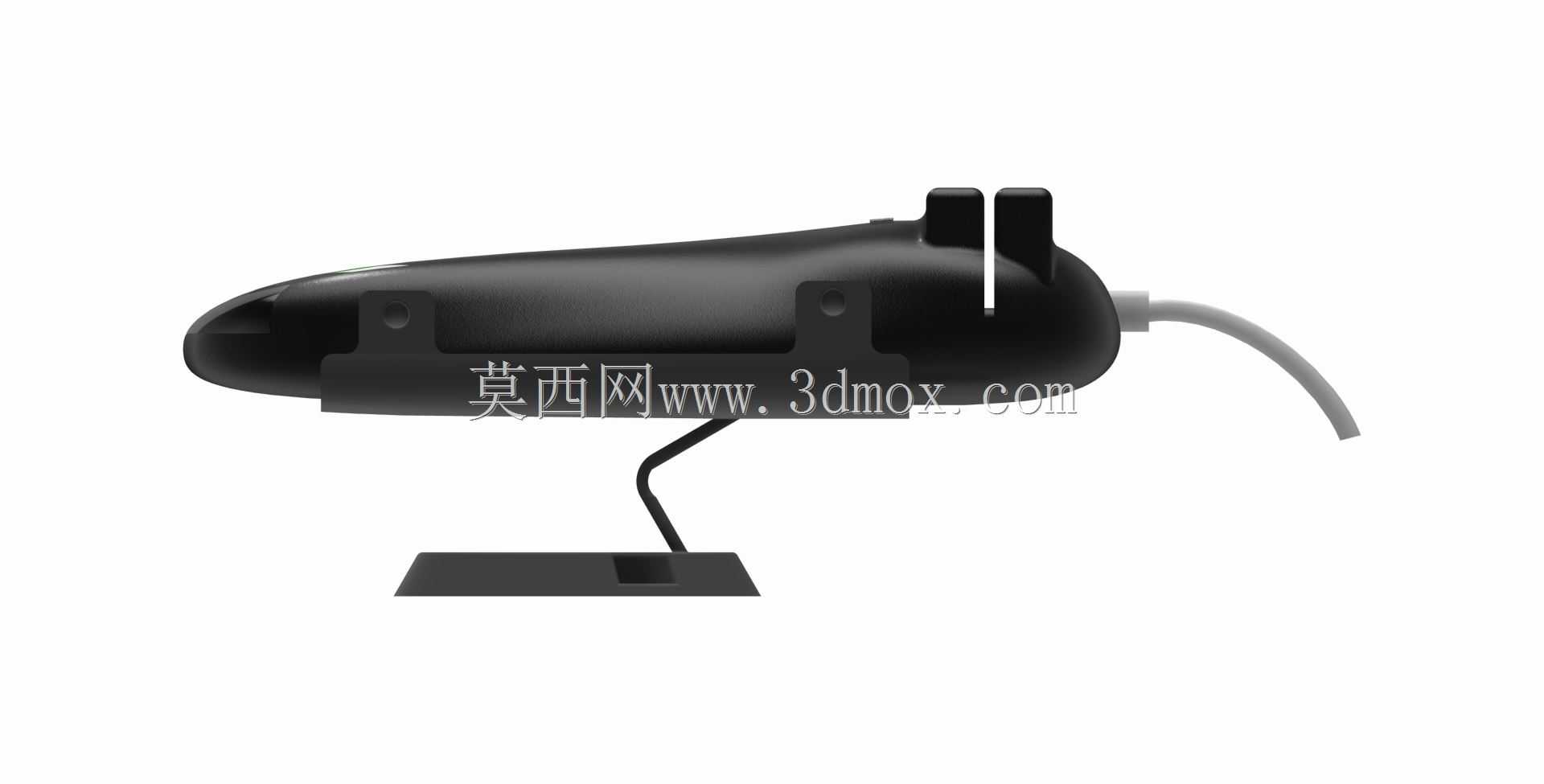

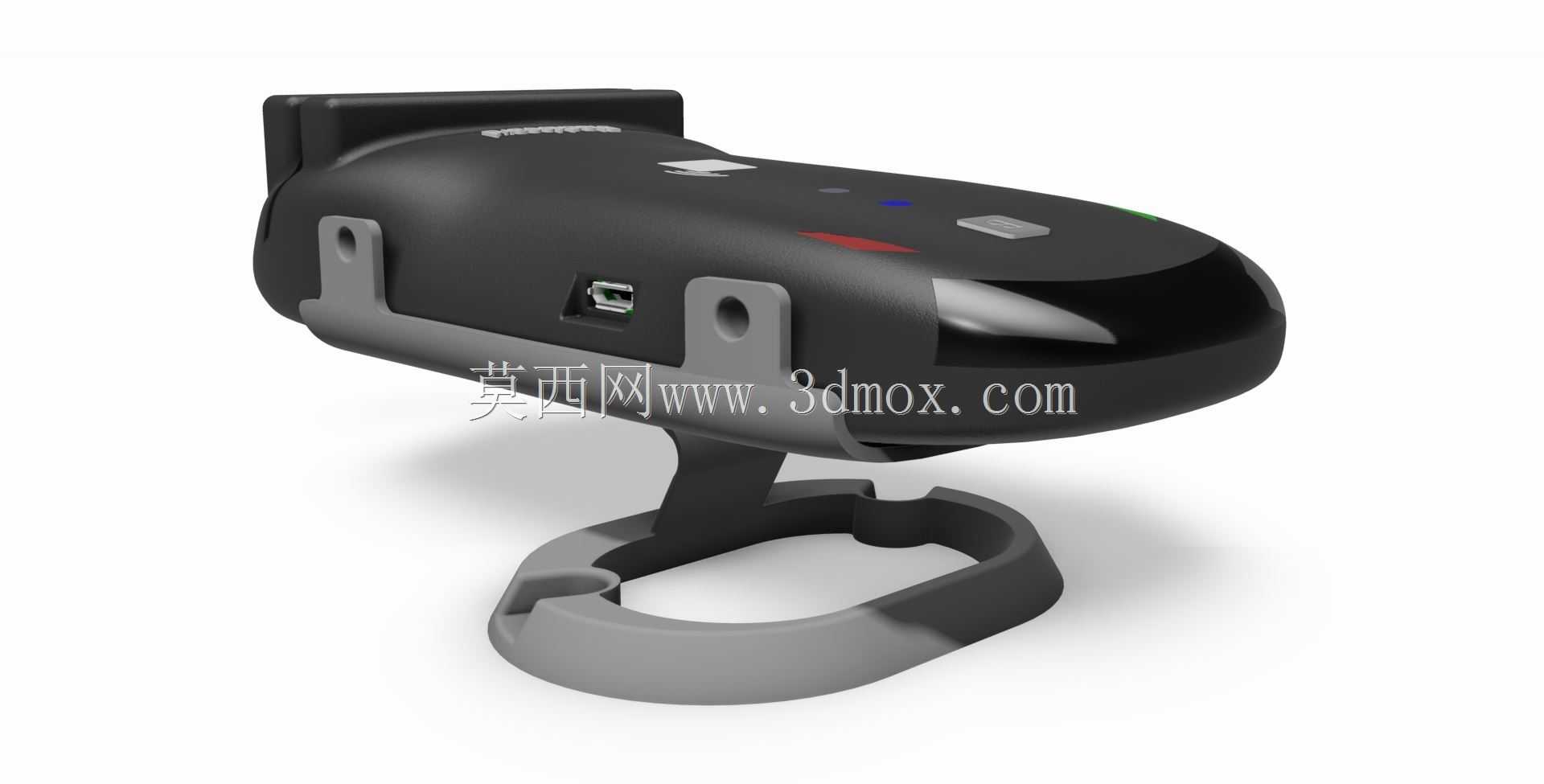

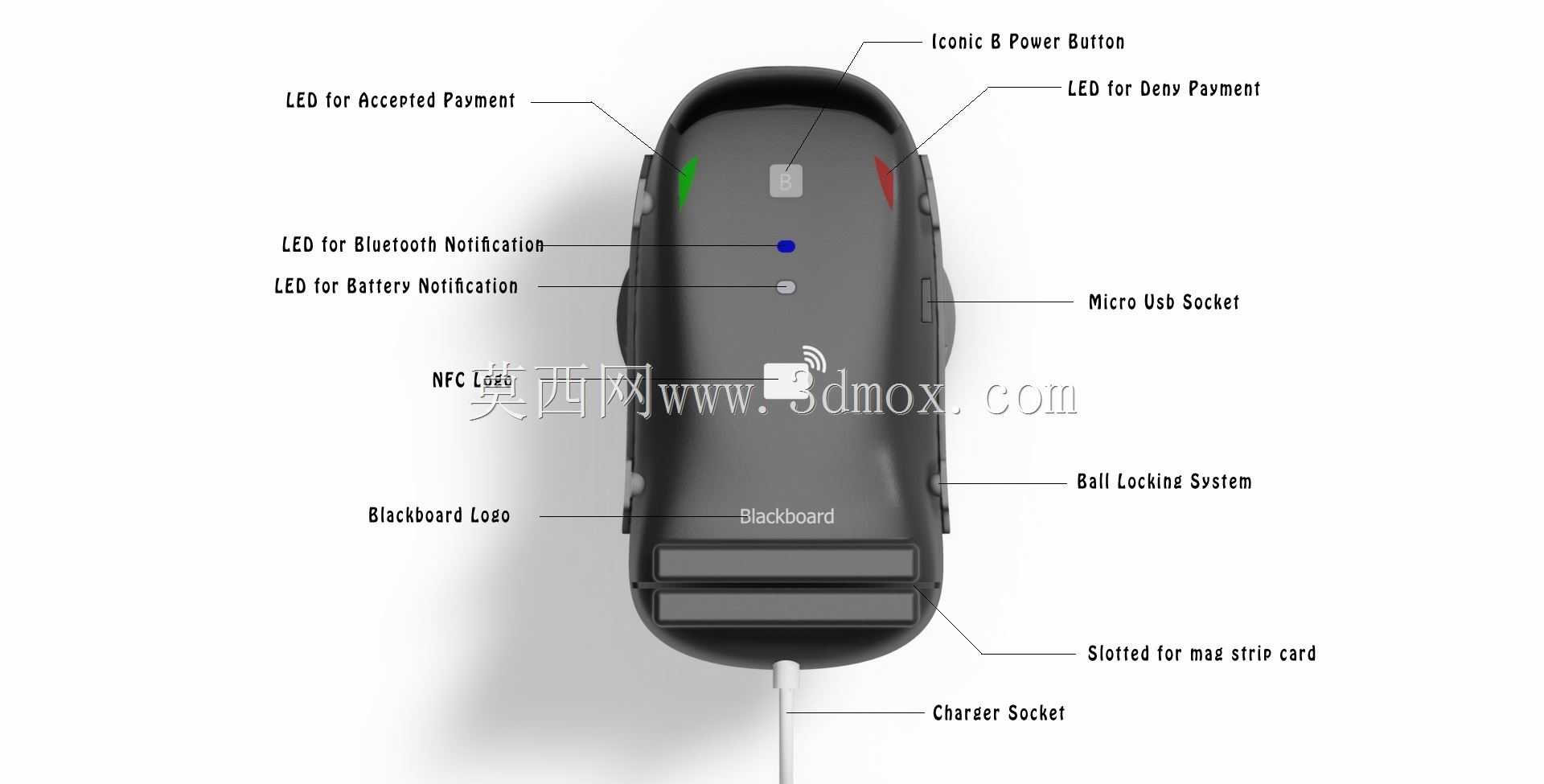

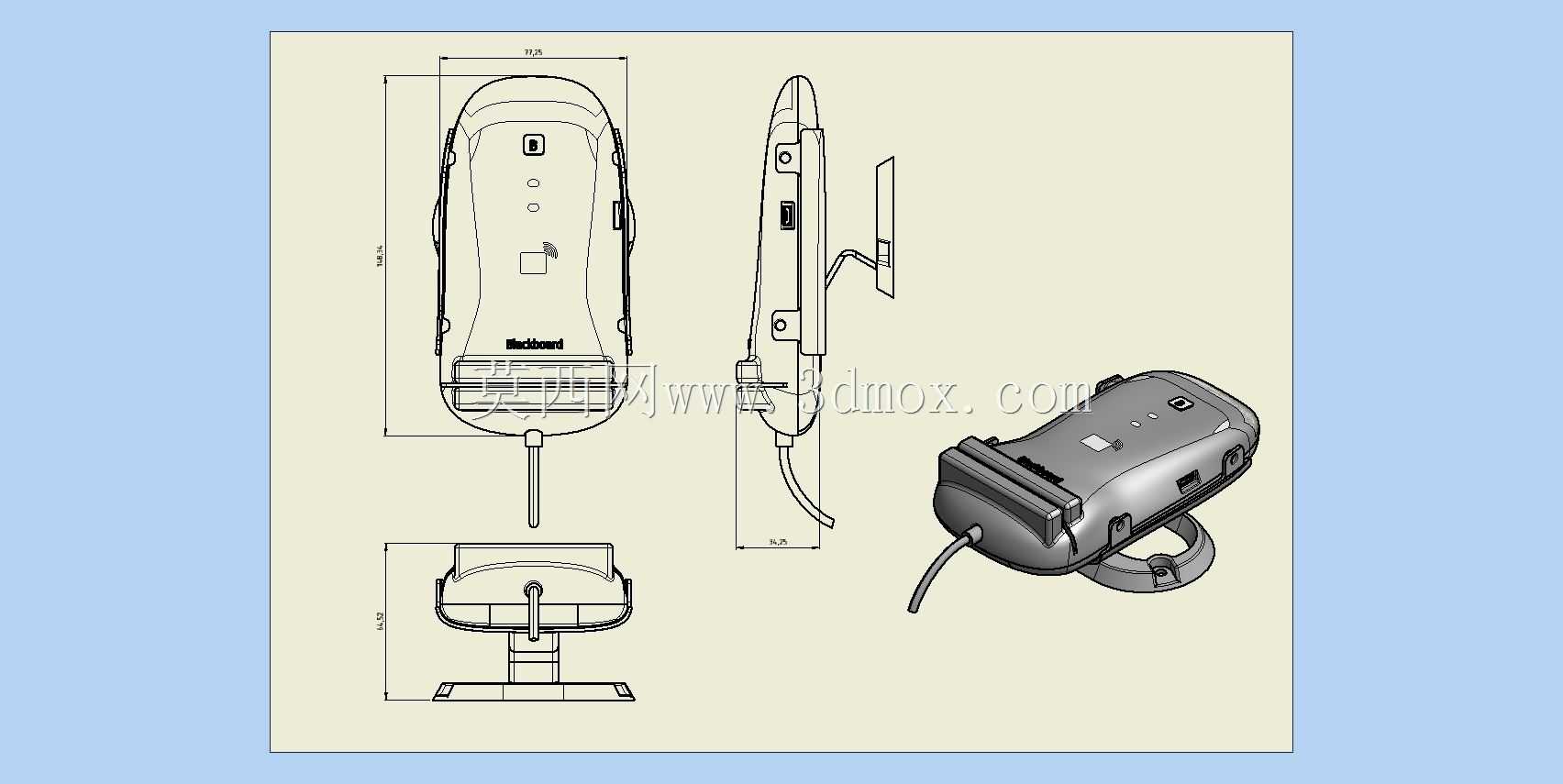

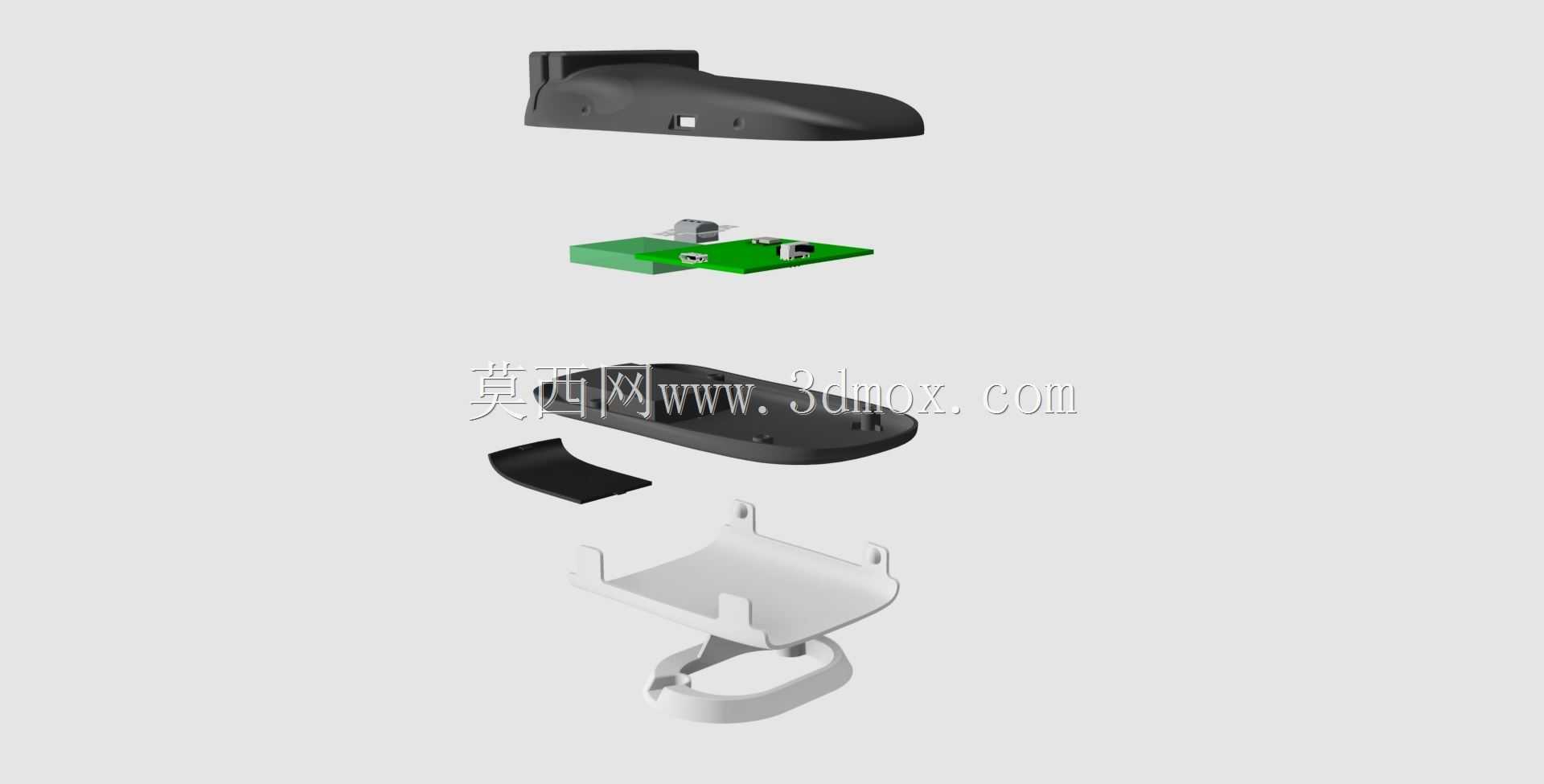

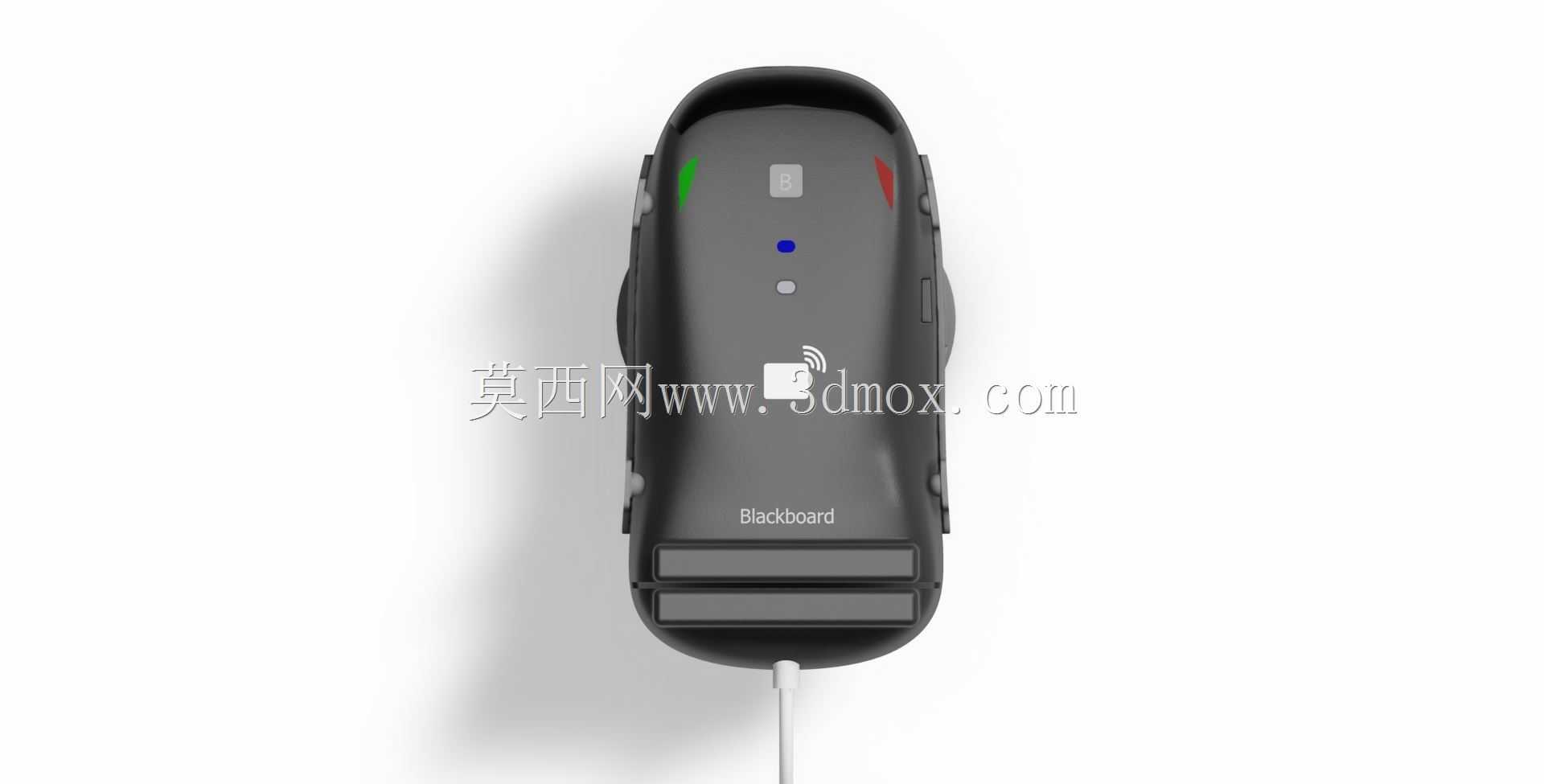

这款壁挂式支付终端的结构设计，核心围绕半固定场景下的高频支付交互需求展开，适配便利店墙面收银区、园区自助缴费点位、无人值守服务终端等需要固定安装、同时兼顾操作舒适度的使用场景，避免桌面式设备易移位、占台面空间的问题。整机外形尺寸控制在148.34mm×77.25mm×34.25mm，属于紧凑型手持与壁挂两用的尺寸边界，既不会因体积过大占用过多墙面安装空间，也不会因尺寸过小导致按键操作局促、识别模块感应范围不足的问题。结构拆分上采用三段式壳体设计，分为上半身、下半身与独立电池盖，上下壳体通过M2plus规格的支架连接结构实现锁紧，同时该连接结构直接兼容壁挂支架的安装接口，无需额外设计转接件，安装时仅需将支架预先固定在墙面，再将设备卡入支架锁紧即可，壁挂状态下设备与墙面的间隙控制在5mm以内，既预留了蓝牙信号的传输空间，也避免间隙过大积灰、被外力撬动的风险。壳体材质选用通用工程塑料，兼顾结构强度与注塑成型的良率，表面做细晒纹处理，减少日常使用中的指纹残留与划痕显现。设备正面设置带B标识的标志性电源按键，集成短按开机、长按关机、轻按唤醒休眠的多模式操作逻辑，按键做凸起0.8mm的触觉反馈设计，用户无需目视即可通过触感定位按键位置，适配半盲操作场景。支付识别模块集成NFC与磁条卡两种识别通道，NFC感应区设置在壳体上半部分的中心位置，感应距离控制在0-10mm，满足非接触卡、手机NFC支付的识别要求；磁条卡刷卡槽设置在设备侧边缘，刷卡行程与磁头读取位置做对位校准，避免刷卡卡顿、读取失败的问题。状态指示灯做分区布局：支付状态指示灯设置在正面靠近NFC感应区的位置，支付成功时绿色LED常亮2秒，支付被拒绝时红色LED快速闪烁3次，给用户明确的操作反馈；蓝牙状态指示灯设置在设备中部，蓝牙配对时慢闪，连接成功后常亮；低电量提示灯集成在电池仓附近，电量低于10%时高频闪烁提醒充电。电池选用薄型锂电，嵌入下半身壳体的独立仓内，电池盖做卡扣加螺丝的双重固定，避免壁挂状态下电池盖松脱，电池仓与主板之间设置绝缘隔离层，防止电池漏液损伤电路。整机通过滚珠锁定结构与壁挂支架实现快拆连接，需要更换电池或者维护时，无需拆卸墙面支架即可取下设备，维护完成后对准锁定结构推入即可自动锁止，兼顾安装稳定性与维护便捷性。
