手持Magellen全球定位导航终端结构设计

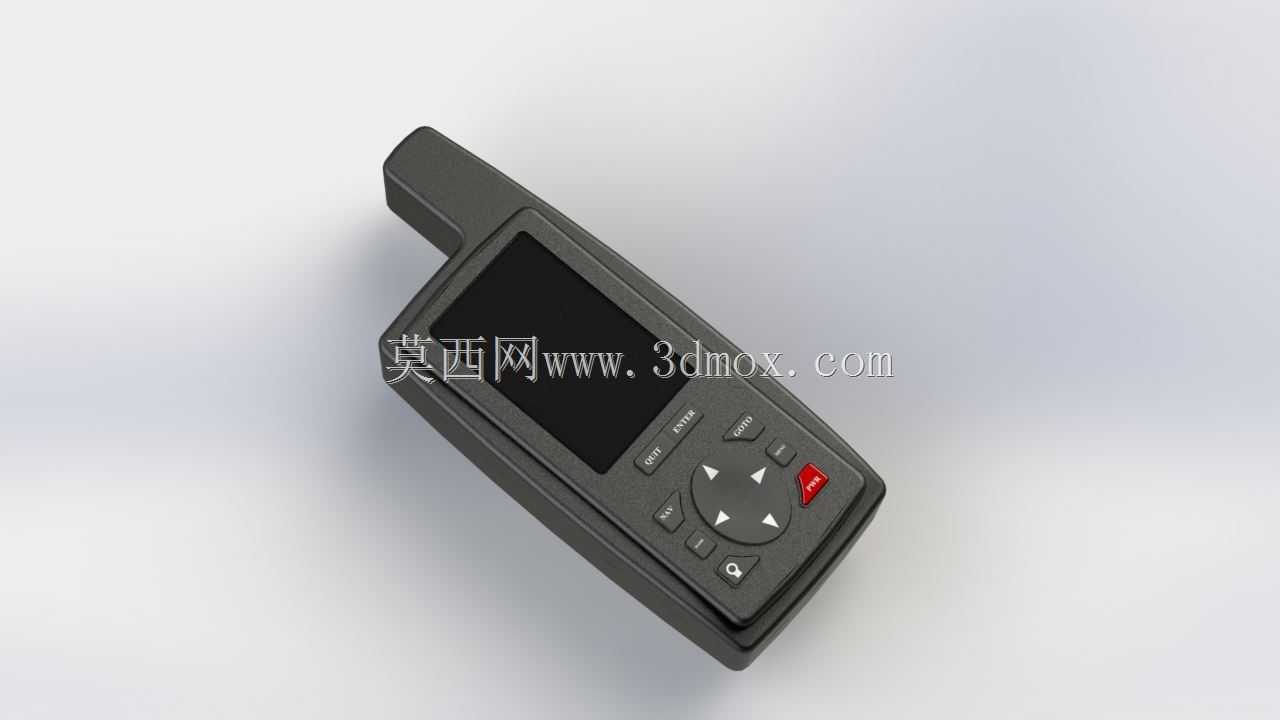

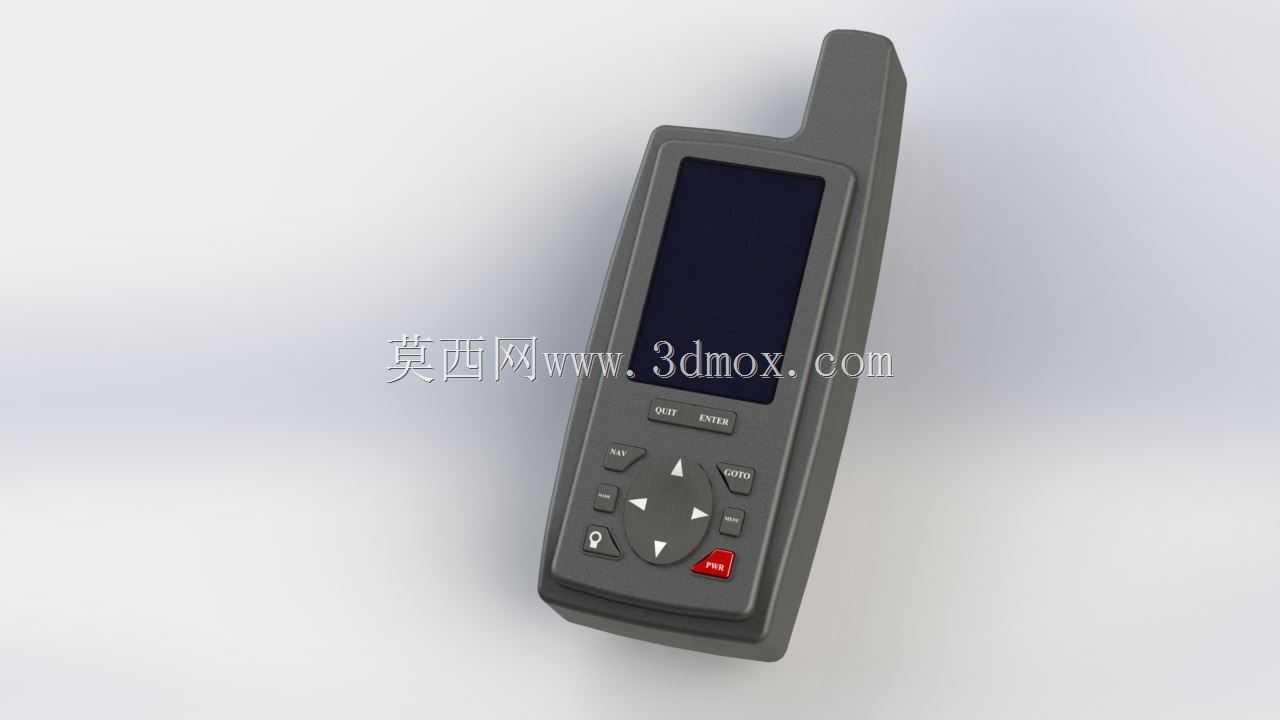

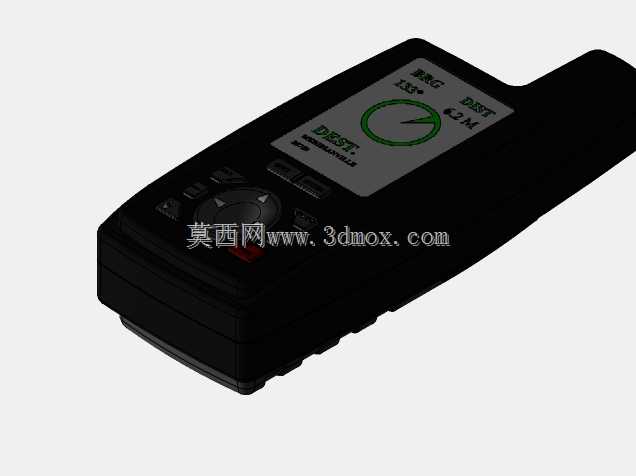

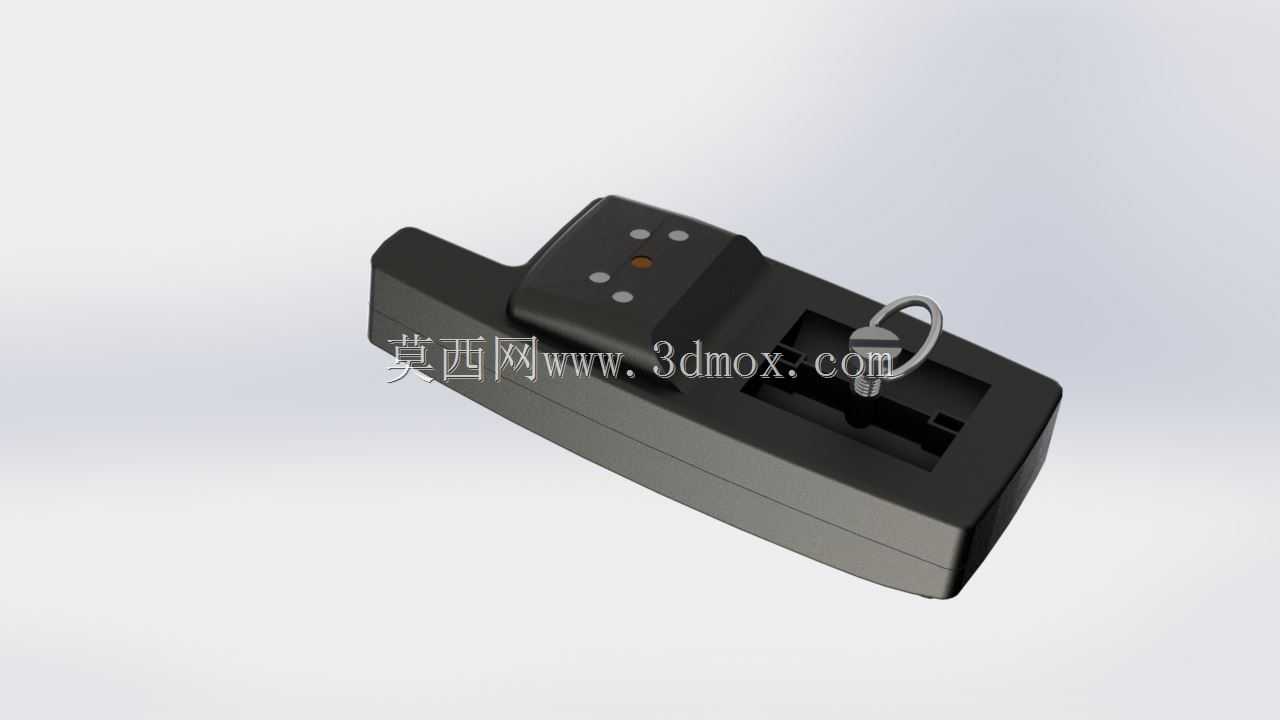

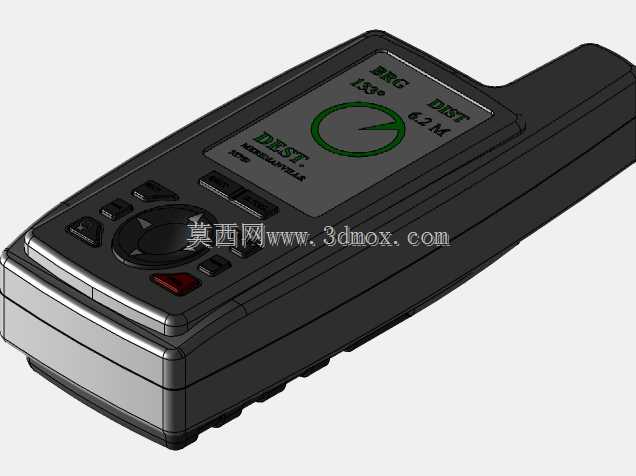

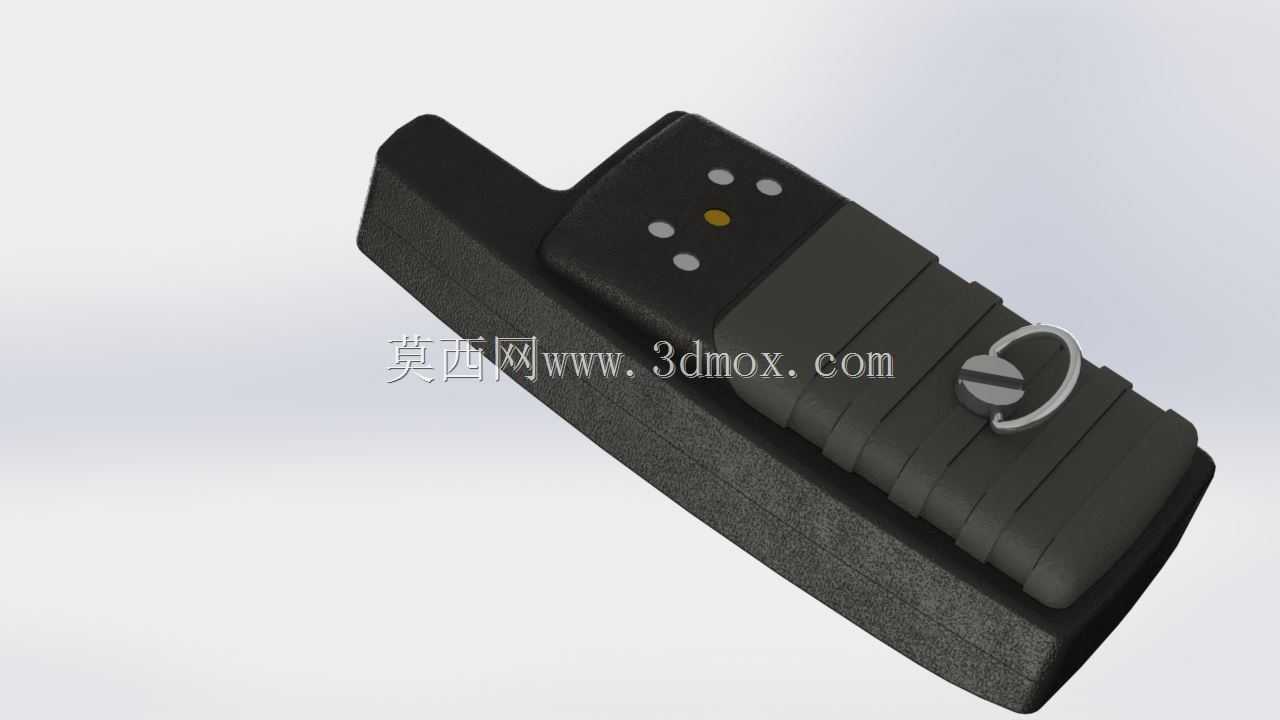

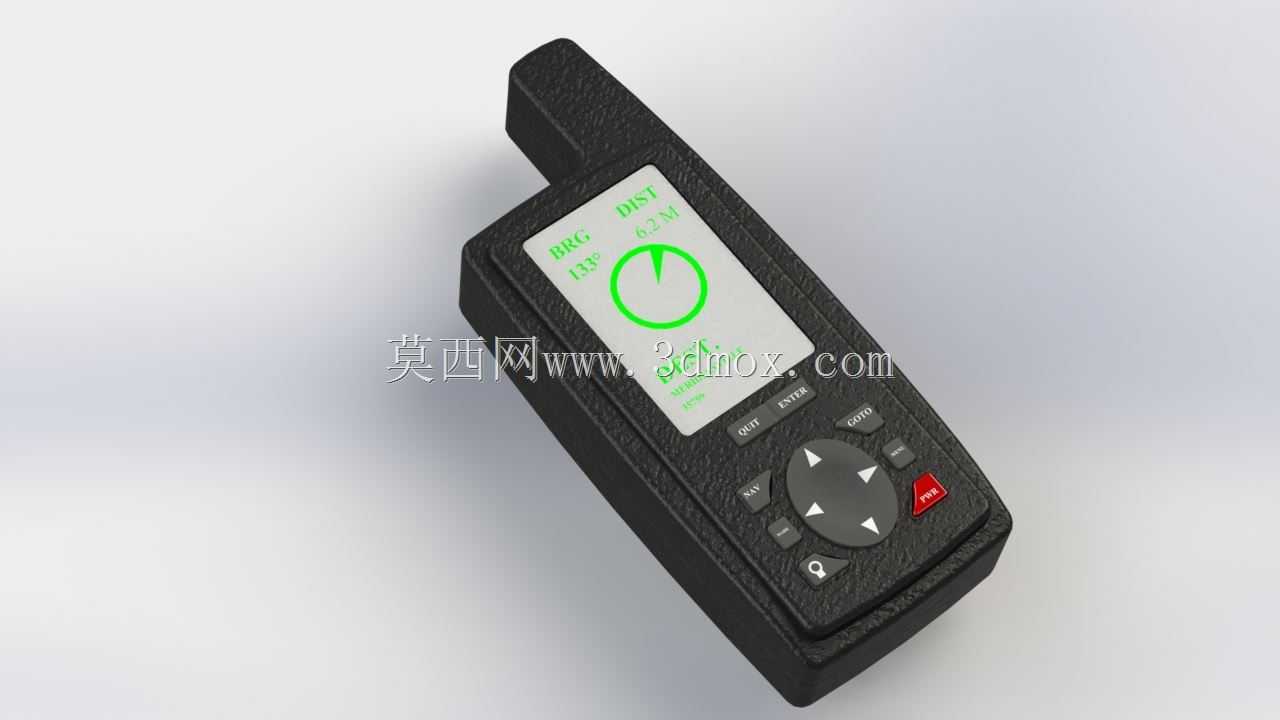

这款手持定位终端的结构设计，首先围绕野外作业的实际使用场景展开，针对地质勘探、户外测绘、林业巡检、应急救援等单人作业场景的握持需求做了针对性优化。整机采用符合人体工学的弧面收腰造型，单手握持时掌心可完全贴合机身后侧的防滑纹理区域，拇指能够自然覆盖正面的功能按键组，无需调整握持姿势即可完成所有常用操作，长时间持握也不会产生明显的硌手感。机身外壳选用耐冲击的工程塑料材质，表面做了细咬花处理，既可以提升握持摩擦力，也能避免户外使用时的轻微磕碰留下明显划痕，边角位置做了大圆角过渡，在意外跌落时能够分散冲击力，保护内部的定位模块与电路组件。正面的显示区域做了略微下沉的边框设计，屏幕周边的凸起边框可以在屏幕朝下放置时避免镜面直接接触接触面，减少刮擦损伤，屏幕显示内容针对户外强光环境做了对比度优化，绿色的UI标识在强光下也能清晰辨识方位、距离等核心导航参数。按键区域的布局遵循高频操作优先的原则，中心的四向导航键做了凸起的定位凸点，戴薄款劳保手套操作时也能准确识别按键位置，不会出现误触，侧边的功能按键与红色的标记按键做了差异化的触感设计，盲操作时即可快速区分功能。整机的尺寸控制在单手握持的合理区间，厚度适配常规的工装口袋尺寸，无需额外配备大型携行包即可随身携带，机身的接口位置做了内凹设计，预留了防水胶圈的安装位，可满足户外小雨环境下的使用需求，不会因为短时间淋水导致内部电路故障。从结构建模的角度来看，这款产品的壳体拆分采用上下扣合的结构，内部预留了定位天线、电池仓、主控电路板的安装定位柱，按键区域采用独立的硅胶按键组件，通过卡扣与前壳固定，装配时无需额外的复杂工装即可完成组装，后期维护拆卸也十分便捷。天线区域布置在机身上端的突出段，避开了手握时的信号遮挡区域，能够保证卫星信号的接收强度，不会因为手部握持影响定位精度。电池仓设置在机身背部，采用卡扣式仓盖，更换电池时无需工具即可快速操作，适配野外长时间作业时的续航更换需求。
