劳伦斯X45船用声呐探鱼设备结构

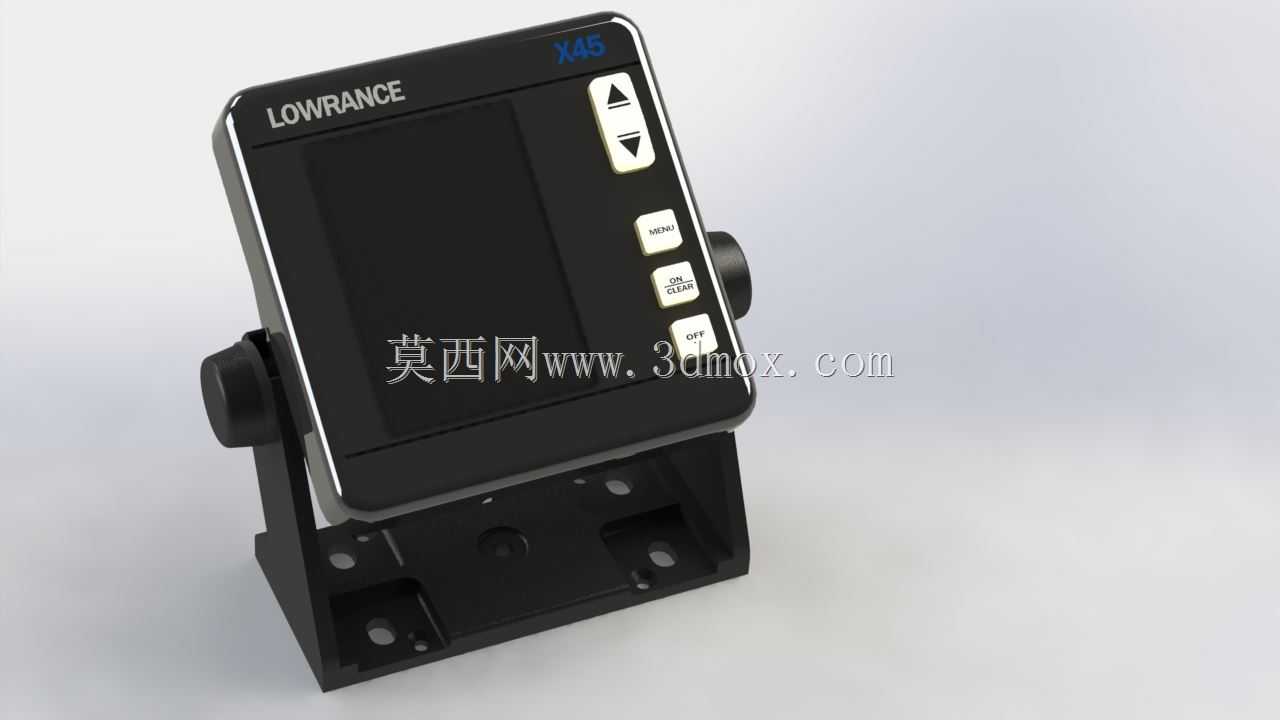

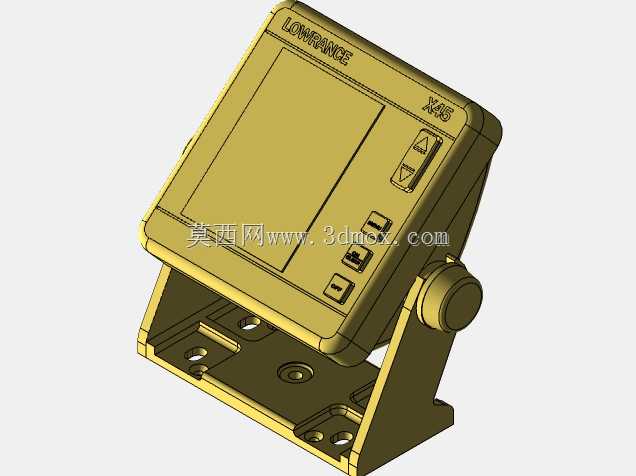

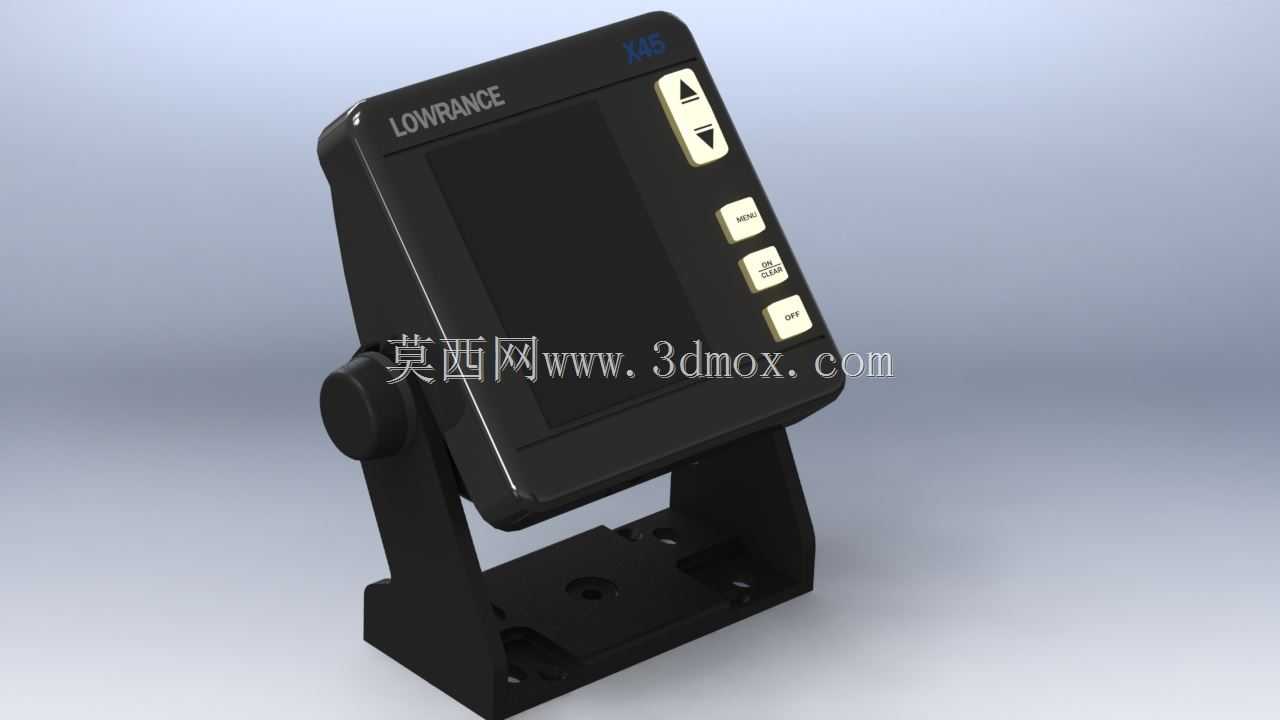

这款探鱼设备主要面向休闲垂钓、小型作业渔船的水下探测场景，安装位置多为驾驶舱侧方、船舷操控台区域，核心作用是通过声呐回波识别水下鱼群位置、水深数据、水底地形结构，帮助垂钓者或作业人员快速判断水下环境，减少盲目找鱼的时间损耗。从结构设计来看，整机采用分体式支撑结构，主机与安装支架通过侧边阻尼转轴连接，可实现上下角度的无级调节，适配不同身高操作人员的观察视角，避免强光下屏幕反光影响读数。主机外壳采用耐候性工程塑料注塑成型，边角做圆弧过渡处理，既可以抵御海上盐雾腐蚀，也能降低航行中颠簸磕碰造成的外壳损坏风险。正面操控区域采用分区布局，上方设置上下方向调节按键，下方依次排布功能切换、增益调节、电源确认按键，按键凸起高度控制在1.5mm左右，戴防滑手套操作时也能准确触发，不会出现误触情况。屏幕区域做了内凹设计，周边高出屏幕表面2mm，形成物理防护边框，即使意外有小物件砸落到设备正面，也不会直接接触屏幕表面造成碎裂。底部安装支架采用L型折弯结构，底座预留四个沉头安装孔，孔位间距符合船用电子设备的通用安装规范，可直接固定在标准操控台面板上，也可通过额外的转接支架适配异形安装面，支架与主机连接的转轴部位设置了阻尼调节旋钮，拧紧后可锁定屏幕角度，不会因为船体航行的持续震动出现屏幕下垂移位的问题。整机的走线槽隐藏在支架后侧，供电线、声呐探头连接线可顺着支架背部排布，避免线缆外露勾挂到船上其他作业工具，同时也能减少线缆长期暴露在紫外线下的老化速度。从建模细节来看，外壳的分型面、按键的配合间隙、支架的安装倒角都做了还原，按键与外壳的间隙控制在0.3mm，符合船用电子设备的防水密封设计要求，可应对日常航行中溅起的水花侵入。设备整体的安装边界需要预留左右各20mm的操作空间，后方预留30mm的走线弯曲空间，屏幕调节角度范围覆盖垂直向上15度到向下45度，可满足站立操作、坐姿操作的不同观察需求。声呐模块的接口设置在主机背部下方，接口处做了防水胶圈卡位设计，连接探头线缆后可实现IPX6级的防水能力，完全适配近岸航行、淡水垂钓的使用环境。
