起重作业用多轮组合式滑轮承载装置

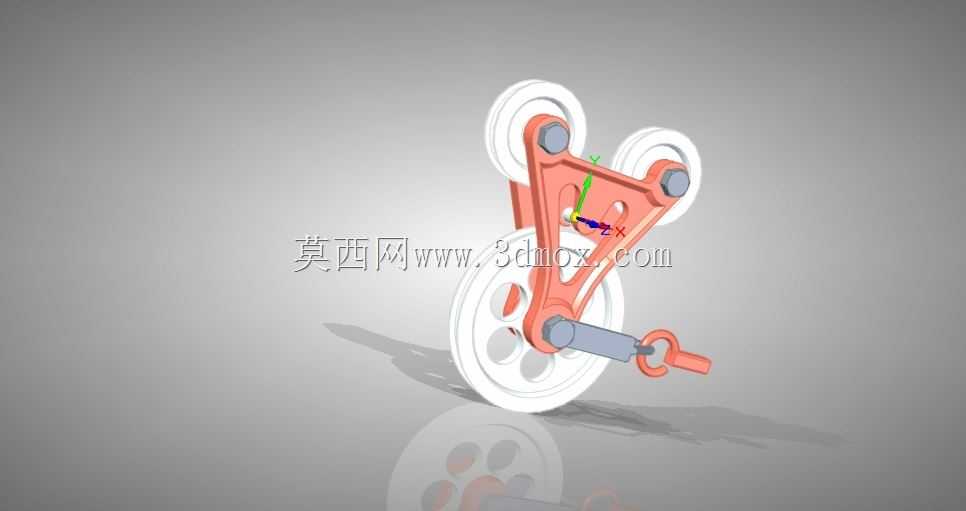

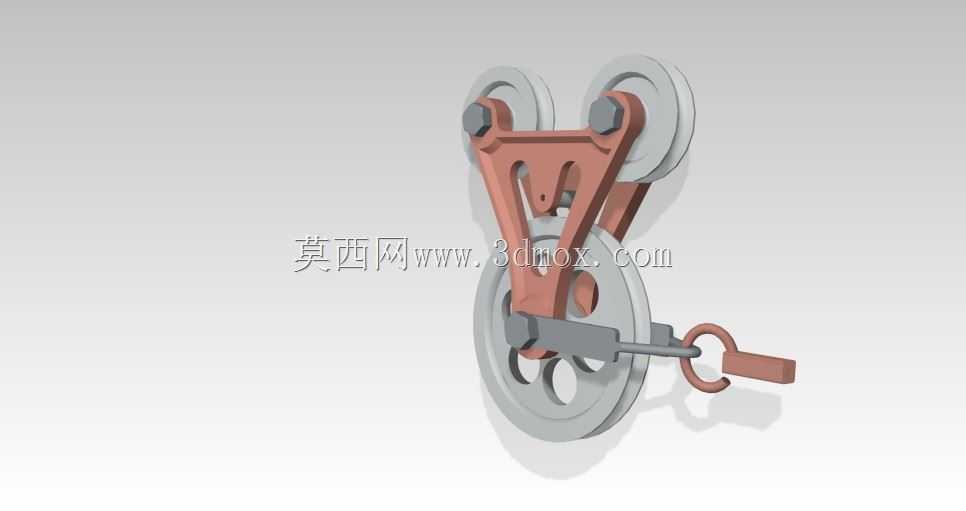

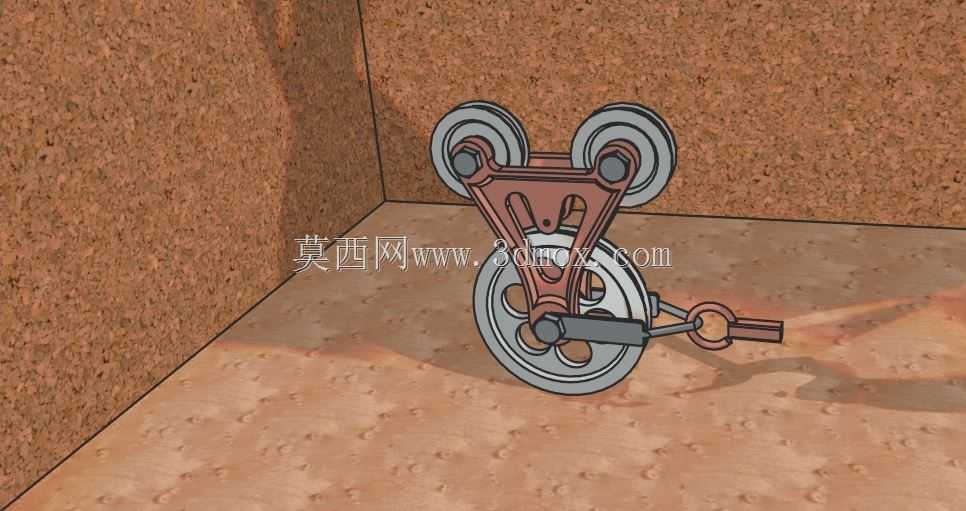

该滑轮装置主要配套轻小型起重设备、车间行吊及小型工程吊装场景使用，核心作用是通过多滑轮组的倍率转换，降低牵引端所需拉力，同时改变吊重的受力传递路径，适配小吨位卷扬、手动葫芦等驱动端的载荷输出范围，在设备检修、物料周转、轻型构件吊装等场景中可单独作为吊具组使用，也可集成到固定吊点的起重系统中作为动滑轮组模块。装置采用三角分布的三滑轮布局，上方两个定滑轮位用于穿绕承载钢丝绳，下方大直径滑轮作为动滑轮承载端，可根据吊装需求灵活调整钢丝绳穿绕方式，实现2倍、3倍等不同倍率的省力效果，末端的吊环结构可直接连接吊钩、卸扣等末端吊具，适配不同规格的被吊物挂载需求。设计过程中优先考虑了受力传递的均匀性，主承载支架采用三角桁架式结构，三个滑轮的安装轴孔位置经过受力校核，确保满载工况下支架各截面的弯曲应力、剪切应力均处于材料许用应力范围内，避免出现局部应力集中导致的支架变形；滑轮轮槽的弧度与深度匹配常规起重用钢丝绳直径，可防止钢丝绳脱槽，同时轮槽边缘做了圆角过渡处理，减少钢丝绳在反复弯折过程中的磨损，延长钢丝绳使用寿命。各滑轮与安装轴之间预留了标准转动间隙，适配常规滑动轴承或滚动轴承的安装尺寸，支架上的安装孔位同轴度公差控制在机械设计常用的IT7级范围内，保证滑轮转动时无卡滞、偏磨问题；装置整体的安装边界可适配常规起重吊臂末端的挂点尺寸，下方吊环的承载吨位与整体滑轮组的额定载荷匹配，使用时可根据吊装空间调整钢丝绳的引出方向，不会与周边构件产生运动干涉。支架侧面的连接轴用于固定末端吊具，轴端采用开口销防松结构，避免吊装过程中连接件脱落，整体结构无多余冗余设计，在保证承载强度的前提下尽可能降低了装置自重，减少起重系统的额外载荷消耗，日常维护时仅需定期对滑轮轴加注润滑脂、检查轮槽磨损情况即可，拆装便捷，可快速更换磨损的滑轮或轴套配件，适配不同作业场景的快速改装需求。
