鞋类定型加工用可调式鞋楦支撑夹具结构

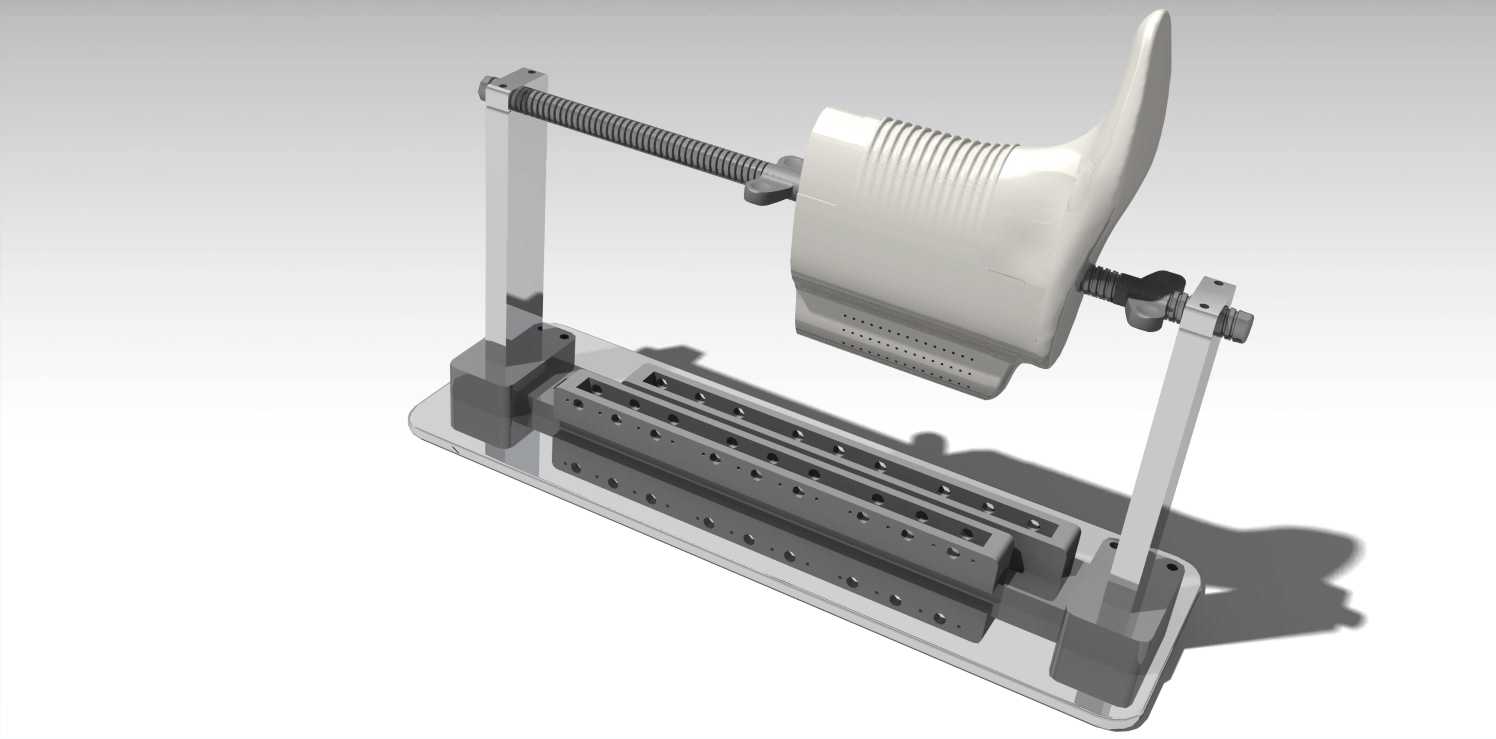

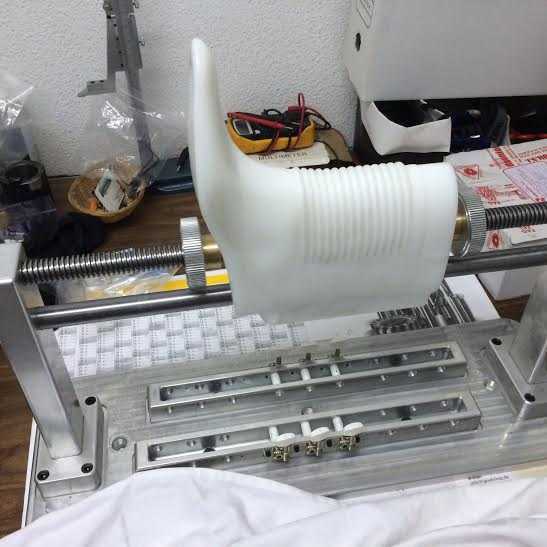

　　这套结构主要面向制鞋生产环节的鞋帮定型、鞋面打磨、涂胶等工位的工件装夹需求，区别于传统固定式鞋模夹具，整体采用双侧立柱支撑搭配横向传动的布局，能够适配不同尺码鞋楦的装夹固定，减少产线换型时的夹具更换频次。从结构设计逻辑来看，底部采用带多组安装孔的平板基座作为承载主体，基座上铺设的线性导轨搭配齿条传动组件，可实现单侧夹持座的横向位置调节，调节到位后通过侧边锁紧件完成位置固定，保证装夹刚性，避免加工过程中出现工件窜动。上方的鞋楦仿形支撑件按照鞋类足部曲面做了等距防滑槽设计，支撑面的弧度贴合常规鞋楦的内腔轮廓，装夹时可将鞋楦套在支撑件外侧，通过两端的顶紧轴完成轴向固定，顶紧轴端带有微调旋钮，可根据鞋楦的轴向长度调整顶紧行程，适配不同跟高、

　　不同码段的鞋型装夹需求。双侧立柱采用矩形截面型材加工，立柱与基座之间通过定位销加螺栓的组合连接方式，保证立柱的垂直度公差控制在合理范围内，避免横向传动时出现卡滞。横向布置的丝杆传动副一端带有手轮结构，操作人员可手动转动手轮快速调整夹持座的位置，传动丝杆采用梯形螺纹设计，具备一定的自锁性能，调整完成后不会因为加工受力出现位置偏移。在安装边界方面，基座底部的安装孔按照标准工装台的T型槽间距设计，可直接固定在常规制鞋工位的工作台面上，不需要额外加工转接板，整体横向调节行程覆盖从35码到46码常规成人鞋楦的长度范围，支撑件的曲面弧度兼顾了休闲鞋、运动鞋等多数民用鞋型的内腔轮廓，不需要频繁更换支撑头。实际应用中，这套夹具可搭配打磨设备、

　　涂胶设备、喷绘设备使用，装夹后鞋楦的周向无多余遮挡结构，操作人员可顺畅完成鞋面各位置的加工作业，相比传统的单端固定夹具，双侧支撑的结构刚性更好，加工时的振动量更小，能够有效提升鞋面加工的精度，减少因为装夹变形导致的鞋面贴合偏差。设计过程中充分考虑了制鞋车间的作业环境，所有外露传动件都做了防锈处理，支撑件表面的防滑槽可避免鞋楦套入后出现周向转动，齿条传动的调节结构相比纯丝杆调节的承载能力更强，能够承受较大的周向加工力，不会出现传动打滑的问题。
