HDPE管热熔对接焊接机架结构设计

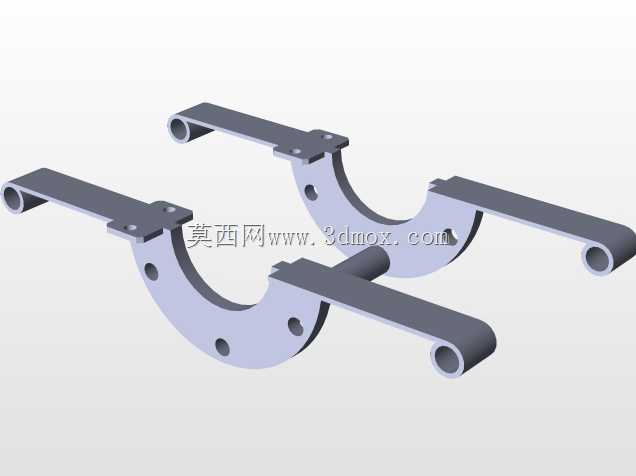

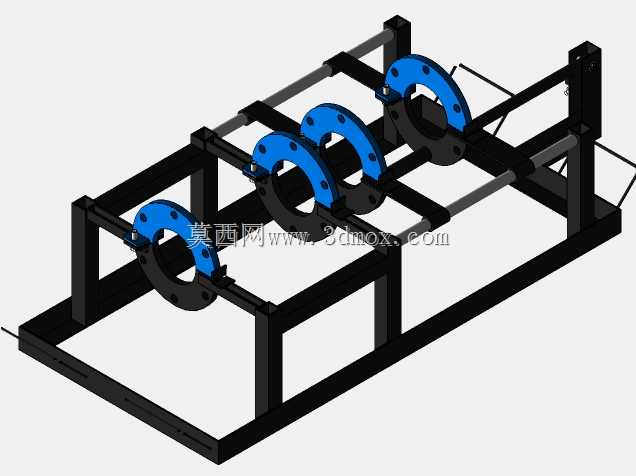

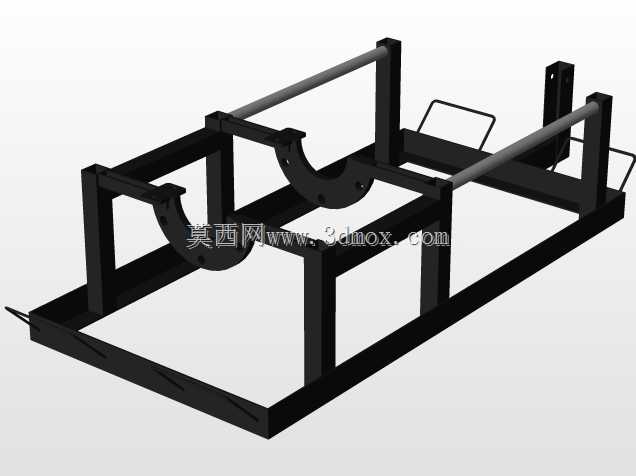

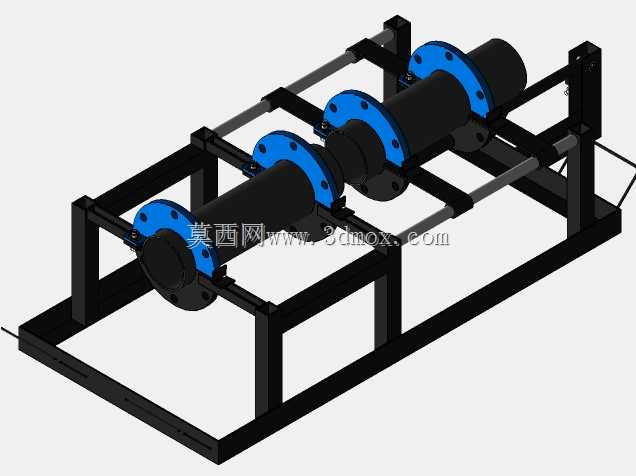

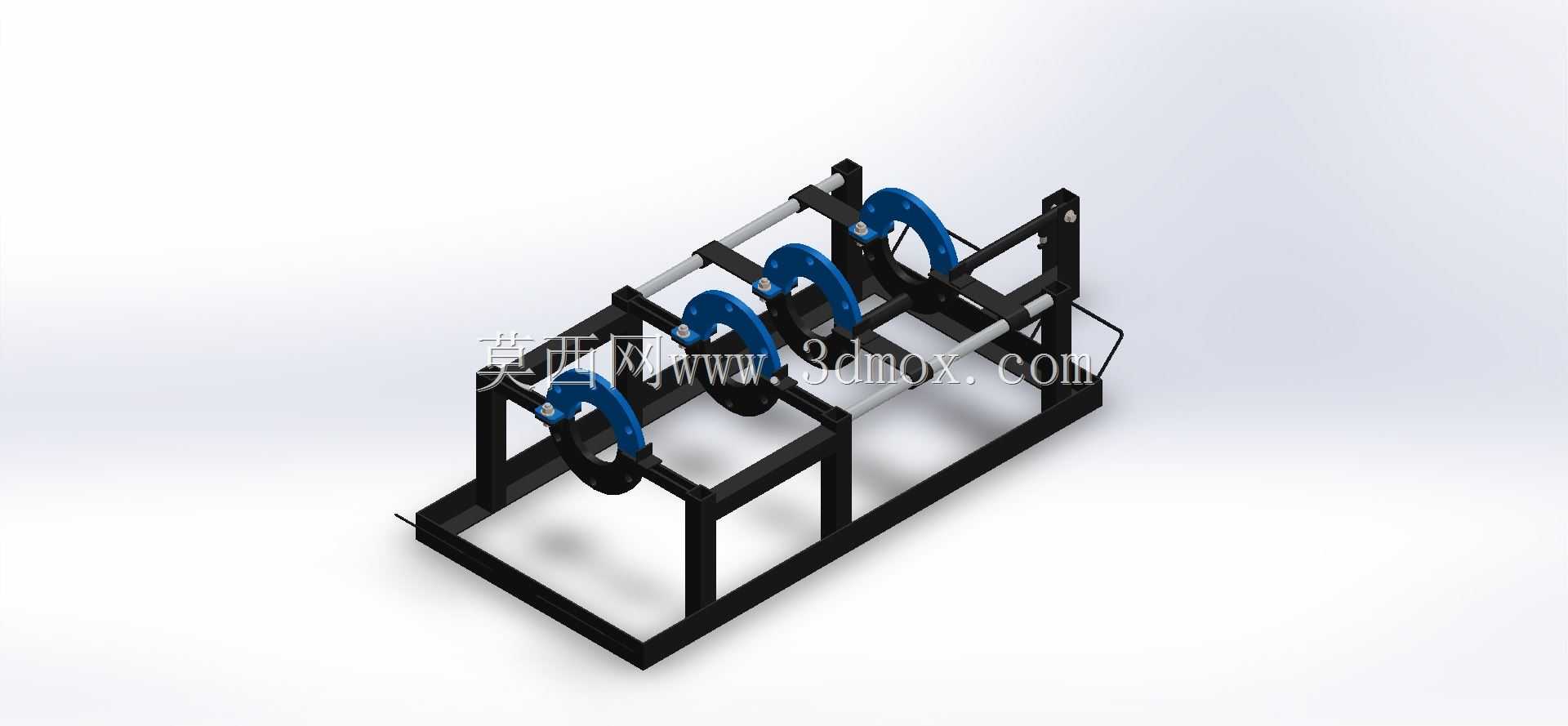

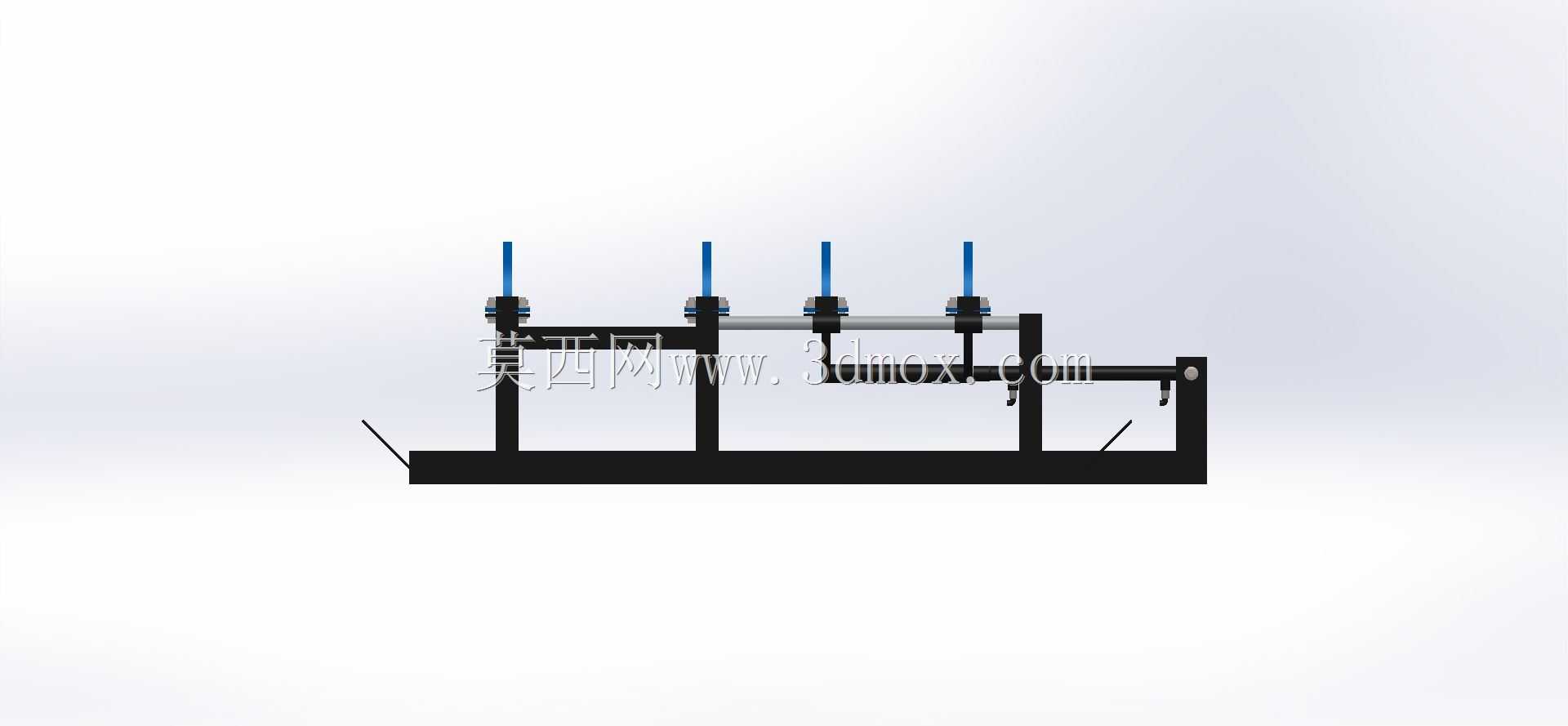

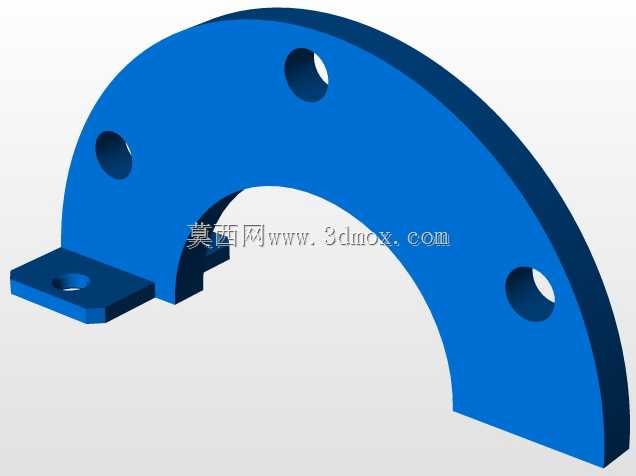

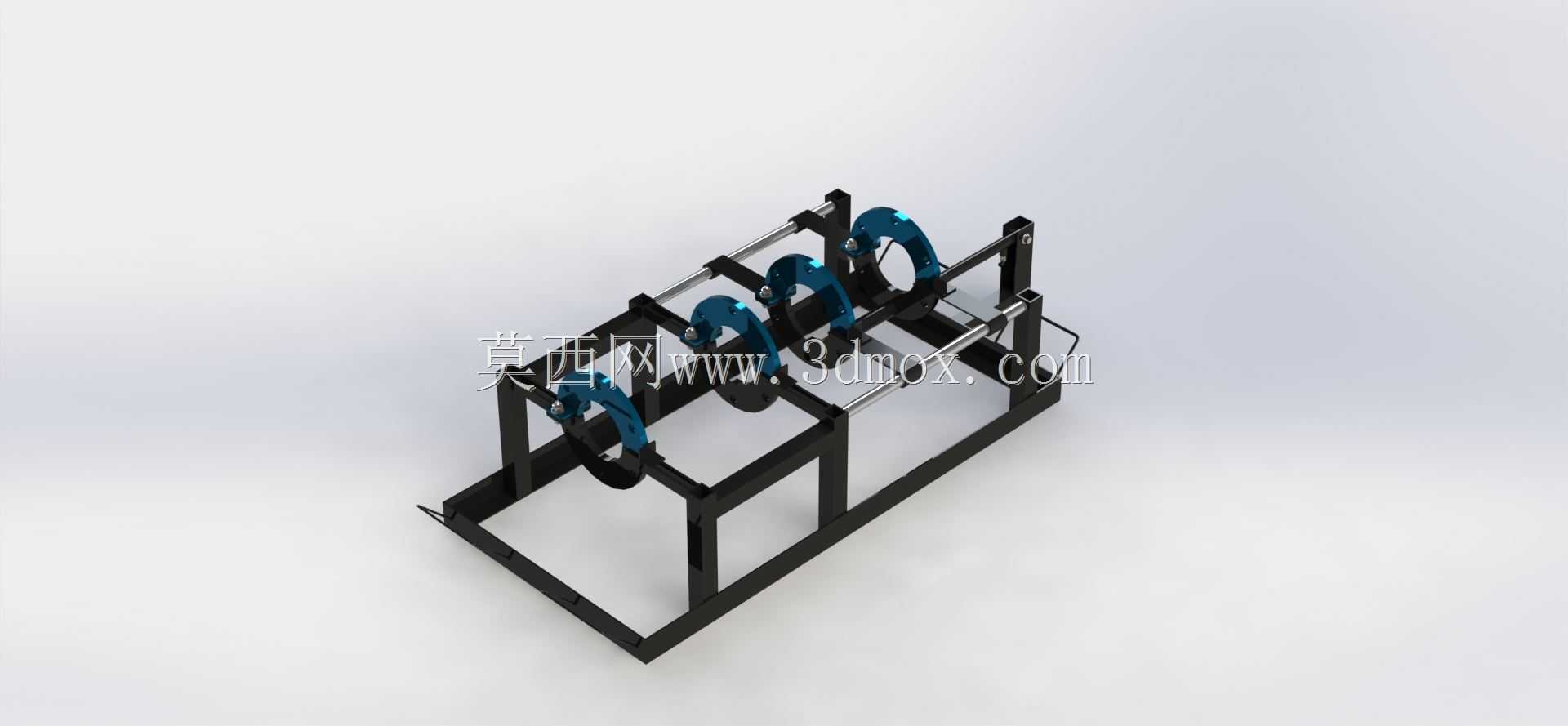

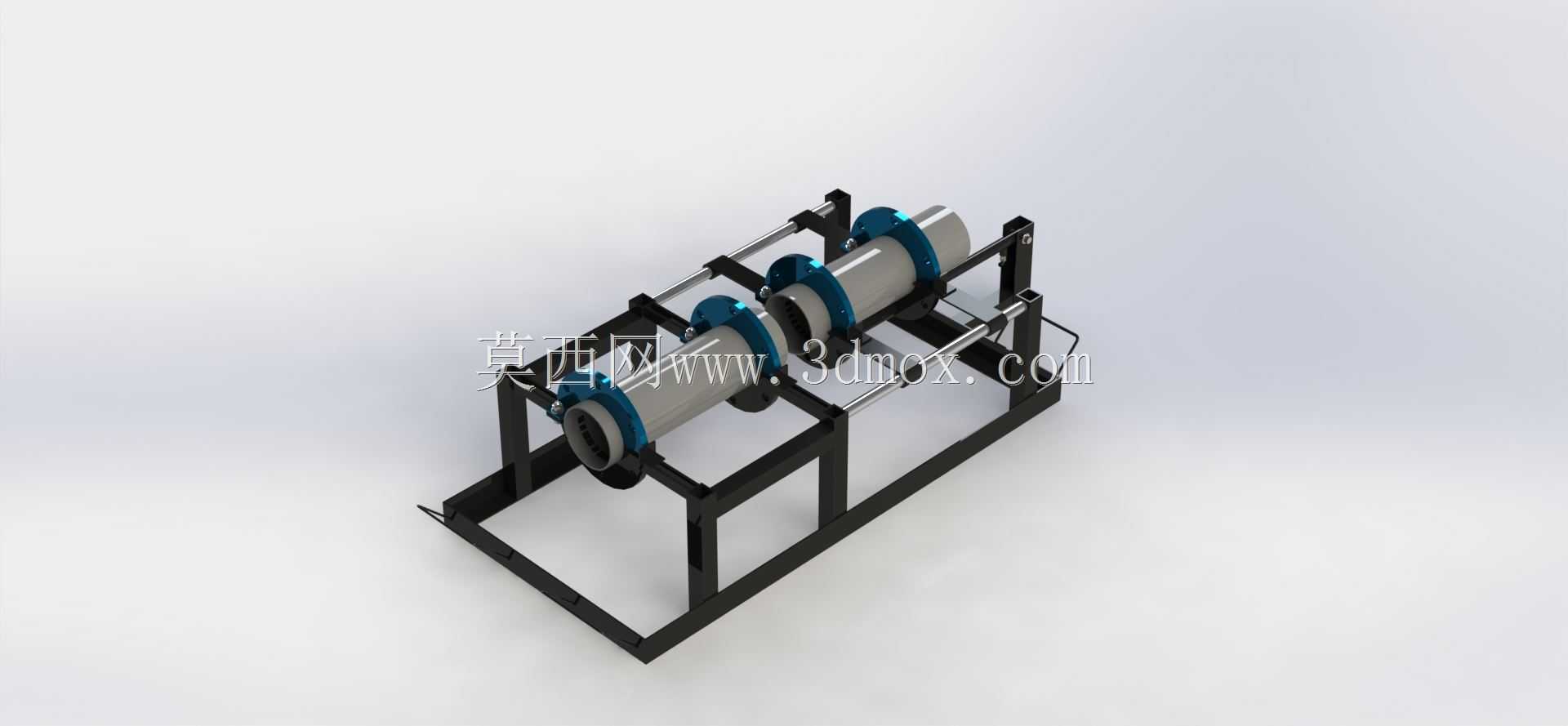

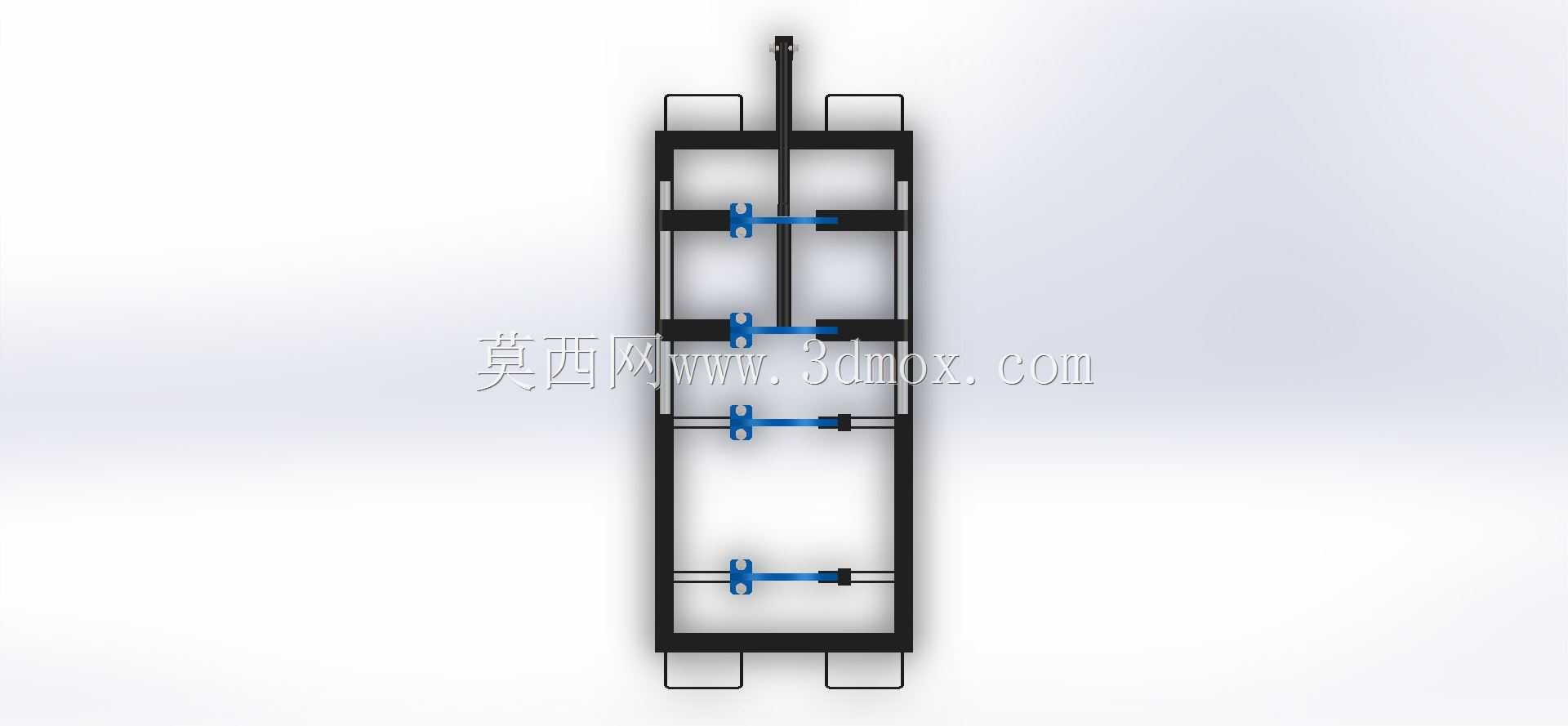

这套结构针对HDPE等热塑性塑料管材的现场热熔对接作业开发，核心适配市政给排水、燃气输送、化工流体输送等场景下的塑料管道连接工序，解决大口径PE管焊接时同轴度难保证、对接压力不稳定的现场痛点。从结构布局来看，设备采用方管焊接成型的框架式底座作为承载基础，底座预留了地脚安装孔位，可直接固定在移动施工推车或者现场硬化地面上，整体安装边界宽度适配常规工程运输车辆的货厢尺寸，转场时无需拆解主体结构，仅需拆卸配套的加热端、铣削端附件即可完成装车。机架上设置了两组同轴布置的管材夹持组件，每组夹持组件配备快压式弧形卡箍，可根据待焊管材的外径更换对应规格的卡瓦，夹持范围覆盖常用的中口径HDPE管材，夹持动作通过手动杠杆机构实现锁紧，无需额外气源或电源辅助，适配无外接动力的野外施工场景。两组夹持组件之间设置了双导向光轴，其中一组夹持座可沿光轴做轴向滑动，滑动座的进给端连接手动丝杠施压机构，焊接过程中可通过手轮精准控制对接压力，避免压力过大导致管材熔融层被过度挤出、或是压力不足造成焊接面融合强度不达标的问题。设计时特意将导向轴的安装座做了加高处理，让管材夹持中心与底座台面留出足够的操作空间，方便操作人员在焊接前放入铣削装置修整管材端面、焊接过程中放入加热板完成熔融工序，操作时无需俯身过度，符合现场施工的人机操作习惯。框架的侧方预留了加热板、铣削器的临时挂装位，施工间隙可将高温加热板挂在指定位置，避免直接接触地面造成烫伤或是设备损坏。整体结构没有采用复杂的电控或液压元件，所有动作均可通过手动操作完成，维护成本极低，适合长期在户外复杂工况下使用，结构件的受力部位均做了加强筋处理，反复装夹、施压过程中不会出现机架变形，能长期保证两组夹持端的同轴度公差，避免管材对接错位导致的焊口渗漏、强度不足等质量问题。滑动座的行程经过精准核算，可满足不同壁厚管材焊接时的熔融预留量、冷却保压的位移需求，无需操作人员额外测量进给距离，通过丝杠上的刻度标识即可快速判断进给量是否符合工艺要求。
