单孔手动卷笔刀塑料外壳结构

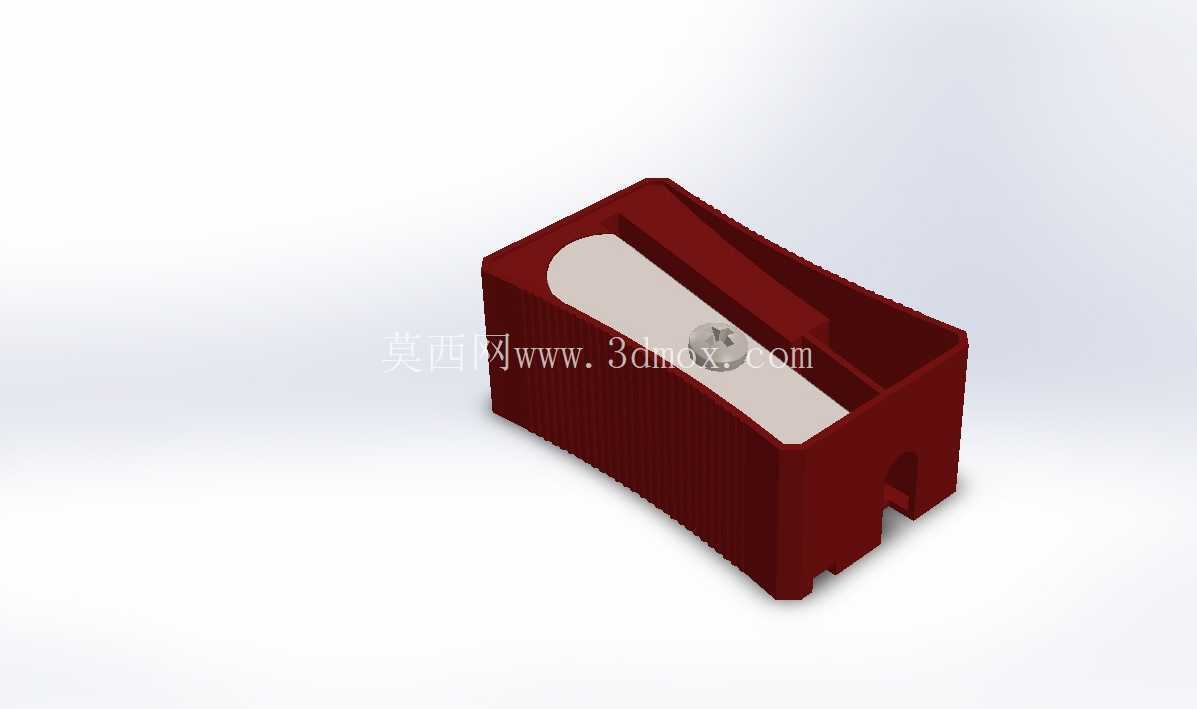

　　该结构呈现的是一款单孔手动卷笔刀的整体造型，主体由红色塑料壳体、浅色刀片压板和中心紧固螺钉组成，属于日常书写、绘图、教学及办公场景中常见的小型文具工具。它的实际用途非常明确：将木质铅笔插入端部锥形孔后，通过手持铅笔旋转，使内部刀片沿铅笔木质层和笔芯进行连续切削，形成适合书写或制图的锥形笔尖。壳体侧面的细密防滑纹理用于增加手指握持时的摩擦力，尤其在手部有汗渍或铅笔切削阻力较大时，能够减少卷笔刀随铅笔一同转动的情况。

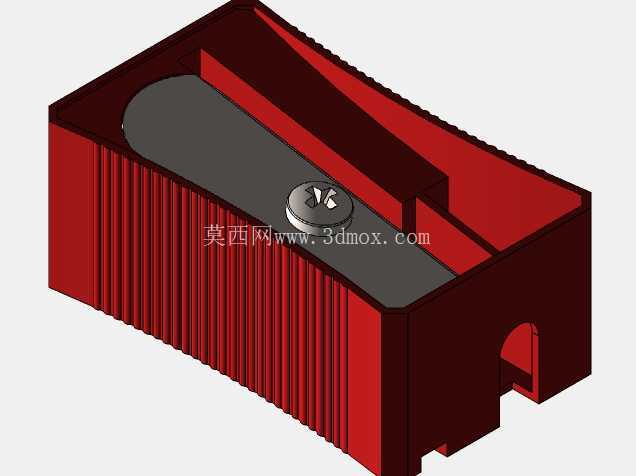

　　从结构设计思路看，这类产品并不追求复杂机构，而是依靠紧凑的注塑壳体、稳定的刀片定位和可靠的螺钉压紧来保证削笔质量。模型中红色外壳采用近似长方体的块状轮廓，顶部开设斜向刀片安装面，刀片沿铅笔插入方向倾斜布置，切削刃与锥形进笔孔相交，形成固定的切削角度。刀片上方的浅色压板覆盖刀片大部分区域，只露出必要刃口，既可以将刀片压紧在壳体定位面上，也能避免使用者直接接触刀片宽面。中心螺钉位于压板中部附近，装配时将刀片和压板锁定在壳体柱位或预埋金属件上，维护时可松开螺钉进行刀片更换或刃口清洁。

　　进笔孔位于壳体一端，内部为与铅笔外径匹配的锥面导向结构。铅笔插入后，锥面承担径向定位，使笔杆轴线与刀片切削位置保持稳定关系；若锥面与刀片角度配合合理，削出的笔尖锥度均匀，笔芯不易因局部过载而断裂。壳体下部留有开口，切削产生的木花和石墨碎屑可直接排出，避免在刀孔内部堆积。对于学生课桌、制图工位、画室以及办公室抽屉等使用环境，这种开放式排屑结构便于轻敲清理，也可配合小型纸屑盒使用。

　　外形尺寸方面，该卷笔刀属于手持小型工具级别，壳体长度、宽度和高度均围绕成人手指捏持与铅笔插入行程设定。块状底部提供基本平放能力，前端和底部的局部缺口可用于成型脱模、排屑或减轻材料用量。安装边界并不涉及设备机架连接，重点在于桌面放置空间和手部操作空间：壳体周围需要留出铅笔插入与旋转的半径，顶部压板和螺钉区域需要保留螺丝刀拆装空间，侧面防滑纹区域则应避免被其他文具遮挡。

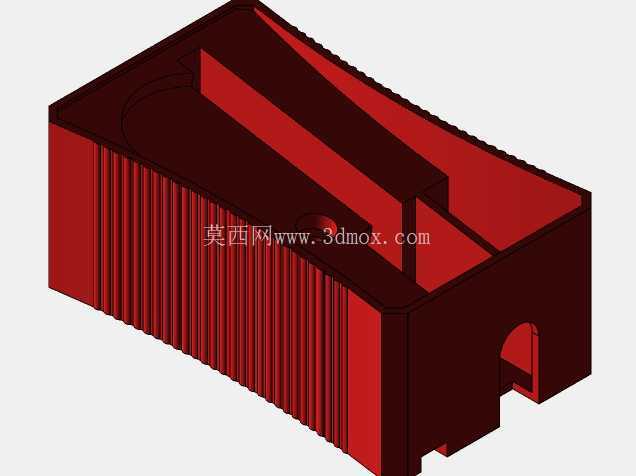

　　在三维建模时，壳体外形可通过基础实体拉伸建立，再对顶部斜面、进笔锥孔、排屑腔和侧边纹理进行切除或阵列处理。防滑纹不宜只作为外观贴图处理，结构设计中应体现为连续或分段的凸起筋位，筋位高度、间距和脱模斜度需要兼顾注塑成型与握持效果。刀片压板应单独建为装配零件，其下表面与刀片、壳体支撑面保持贴合；螺钉位置要与压板孔位、刀片固定孔和壳体紧固柱同轴。锥形孔与刀片相交区域是整个产品的功能核心，建模时需检查刃口暴露长度、切削角和铅笔运动轨迹之间的关系，避免出现刃口遮挡过多或切削深度过大的问题。

　　从材料与工艺角度看，红色壳体适合采用韧性较好的热塑性塑料注塑成型，壁厚应尽量保持均匀，转角处设置圆角以降低应力集中。刀片通常采用薄金属片，依靠壳体斜面和压板实现定位，不建议让塑料壳体单独承受过大的切削弯矩。螺钉压紧点附近需要有足够的支撑壁厚，防止反复拆装后柱位开裂。对于批量生产，外壳的分模方向、侧边纹脱模斜度、排屑口边缘强度以及压板沉孔深度都应在结构数模中同步考虑。

　　该模型适合用于文具产品结构解析、注塑件造型练习、小型手动工具装配建模以及基础切削原理演示。观察其结构可以看到，功能件虽然简单，但刀片角度、锥孔导向、握持防滑、排屑空间和螺钉固定之间形成了完整的受力与使用闭环。设计时若只关注外壳外形而忽略锥孔与刃口的相对位置，实际削笔时容易出现笔尖偏心、卡笔、断芯或木花排出不畅；反之，将这些边界条件在三维结构中逐一落实，才能得到握持稳定、切削顺畅、维护方便的卷笔刀产品。
