车间用带水浴结构氧燃料火焰切割设备

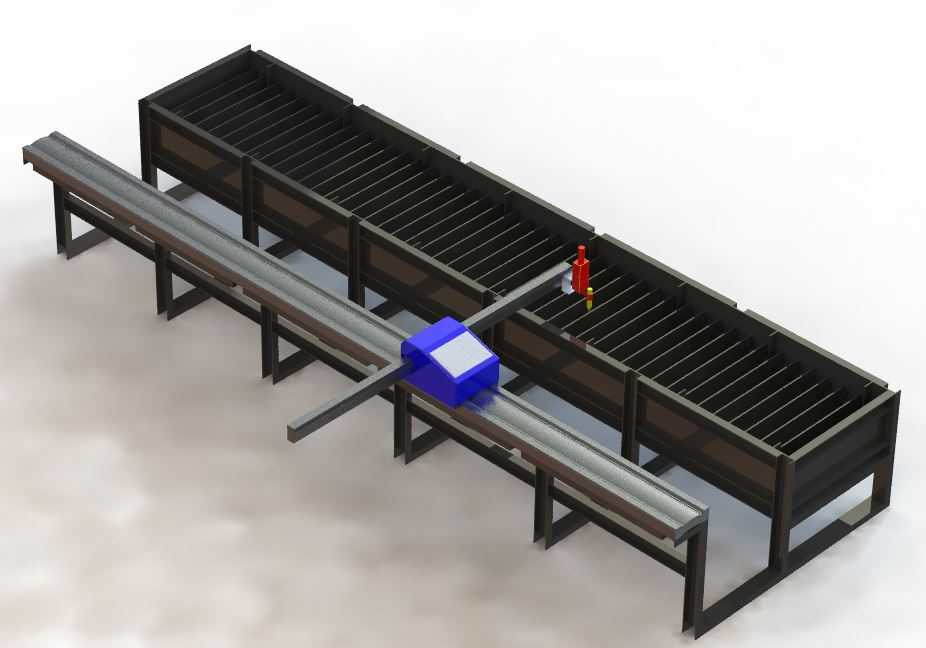

该设备主要面向钢结构加工车间的长条形钢材下料场景，针对传统火焰切割作业中熔渣飞溅、烟尘扩散快、作业区域温度过高的痛点设计，配套水浴槽结构承接切割过程中产生的高温熔渣，避免熔渣堆积粘结在车间地面或支撑结构上，同时可通过水浴的降温作用抑制切割烟尘的无组织扩散，改善车间作业环境。设备整体采用长条形卧式布局，主体由纵向输送导轨、横向移动切割滑台、长槽形水浴接渣仓、机架支撑结构几部分组成，纵向导轨采用双梁平行布置形式，跨距匹配常规型钢、长条钢板的下料宽度需求，导轨安装面预留水平调节余量，可适配车间现有硬化地面的安装条件，无需额外做大规模基础浇筑，降低现场安装的施工成本。横向滑台搭载氧燃料割炬组件，滑台的移动副采用耐磨导向结构，可保证割炬行走的直线度，满足板材、型材切割的尺寸精度要求，割炬位置预留上下调节行程，可适配不同厚度钢材的切割焦距调整需求。水浴接渣仓采用分段式模块化结构设计，单段仓体可单独拆卸清理，仓体深度满足熔渣落入后充分浸没降温的要求，同时仓体边缘设置挡边结构，避免水浴用水在作业过程中溅出到导轨或滑台传动部件上，降低传动件的锈蚀风险。设备的机架采用型钢焊接成型，关键受力位置做加劲肋补强，保证长跨度布局下的结构刚性，避免设备运行过程中因结构形变影响切割精度，导轨与机架的连接位置设置可调垫块，可在安装时校准导轨的平行度与水平度，控制滑台运行的卡滞风险。设计过程中重点考虑了长尺寸工件的下料兼容性，纵向导轨的有效行程覆盖常规6米、9米定尺钢材的切割长度需求，滑台的横向移动行程覆盖常见板材的下料宽度，设备整体的安装边界预留了两侧的操作维护通道，方便作业人员调整割炬参数、清理仓内积渣。水浴结构的进水、排水接口设置在仓体端部，可直接对接车间现有供排水管路，无需额外增设复杂的水处理配套设施，日常维护仅需定期清理仓内沉积的氧化渣、补充蒸发损耗的水体即可，运维难度较低。切割作业时，待加工钢材放置在水浴仓上方的格栅支撑结构上，格栅采用耐高温铸钢材质，可承受高温熔渣的长期灼烧，格栅条的间隙尺寸兼顾支撑稳定性与熔渣下落的通畅性，避免小尺寸切割料掉落至水浴仓内。滑台的传动结构采用防尘设计，可阻挡切割过程中产生的氧化粉尘进入传动副，延长部件的使用寿命，割炬的管路走线采用拖链防护，避免管路在往复移动过程中出现磨损、弯折漏气的问题，提升设备运行的安全性。
