适用于3D打印的径流式涡轮叶轮结构

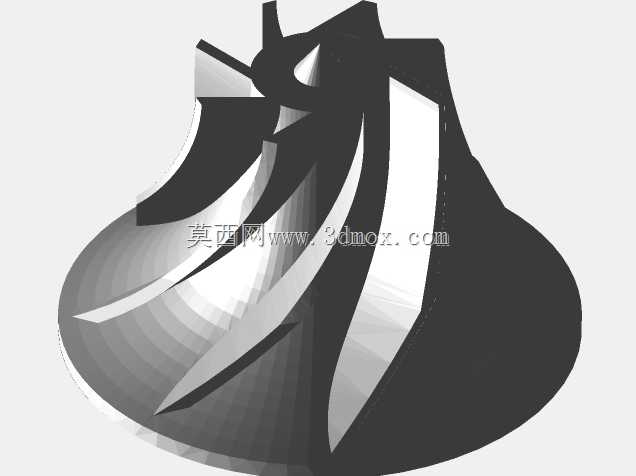

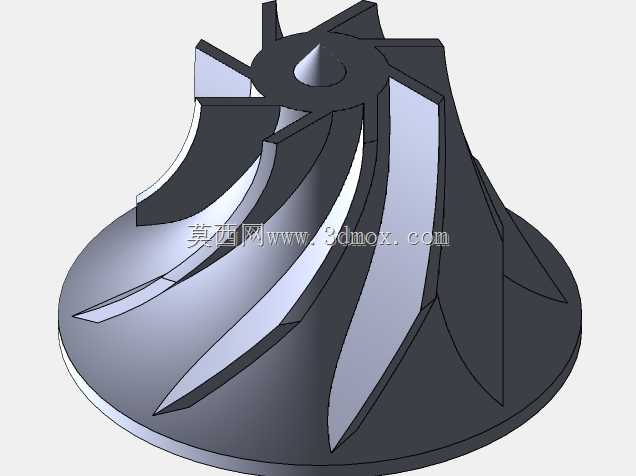

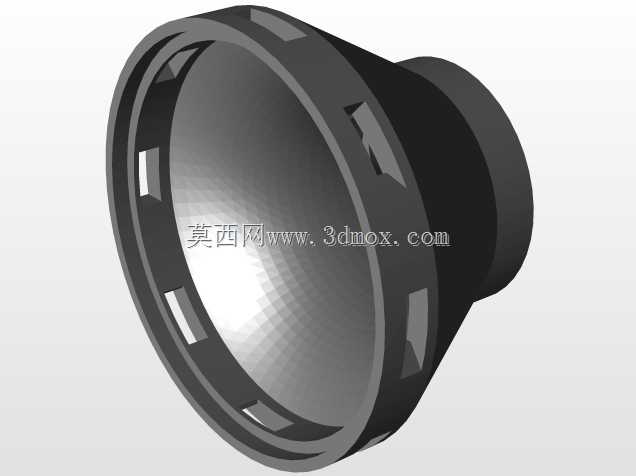

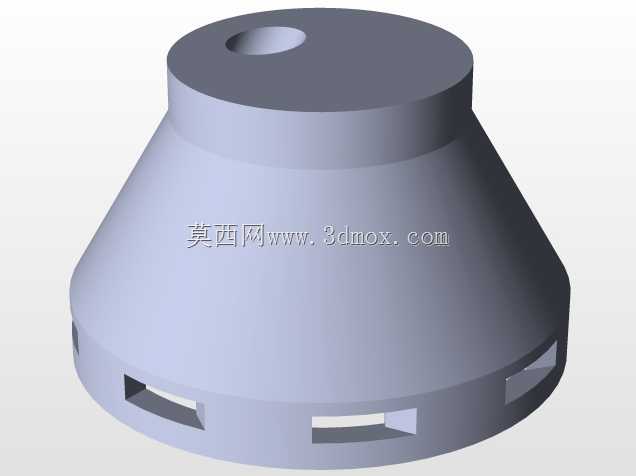

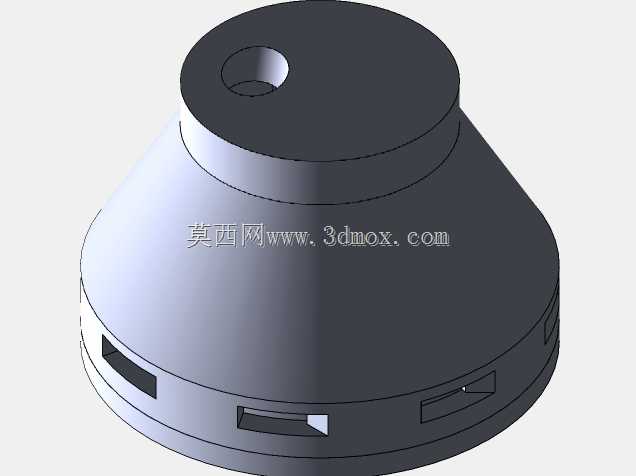

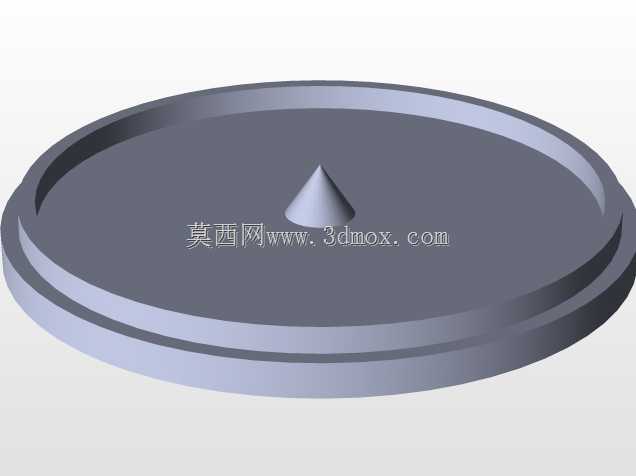

这类涡轮叶轮属于径流式流体做功部件，核心应用场景覆盖小型气动演示装置、微型涡轮动力试验台、低功率废气能量回收单元，也可作为3D打印工艺验证的典型复杂曲面测试件，用来校验FDM或光固化设备的曲面成型精度、无支撑打印能力。实际使用中，当气流从叶轮上部中心进气口沿轴向冲入，会顺着叶片间的流道转向径向流出，过程中气流的动能与压力能会推动叶轮绕中心轴旋转，以此实现流体能量向旋转机械能的转换，可直接带动微型发电机、小型负载轮完成动力输出，也可作为教学演示件直观展示径流式涡轮的工作原理。设计阶段优先考虑了3D打印的工艺适配性，整体采用下大上小的锥台形轮廓，底部为完整的圆形平面，打印时可直接将该平面作为贴合打印平台的接触面，全程无需额外添加支撑结构，既避免了支撑拆除带来的表面损伤，也减少了打印耗材的额外消耗，打印层高适配0.1mm的常规精度设置，成型后叶片表面粗糙度可直接满足气动试验的基本要求，无需二次打磨处理。叶片采用长短复合的三元扭曲构型，长叶片从底部圆盘外缘一直延伸至顶部轮毂位置，短叶片仅分布在流道中后段，这种布局既可以减少叶片入口处的气流阻塞，提升进气流量上限，也能有效约束流道内的气流附面层发展，降低二次流损失，提升能量转换效率。中心轮毂顶部设计为锥形导流凸台，可对轴向冲入的气流起到预导流作用，避免气流在轮毂中心形成滞止区造成能量损耗，中心预留的轴孔可直接适配标准直径的微型转轴，安装时无需额外加工定位结构，轴孔与轮毂的同轴度公差控制在打印工艺可实现的范围内，装配后可有效降低高速旋转时的动不平衡量。整体安装边界以底部圆盘为定位基准，外轮廓无突出的倒扣结构，安装时可直接将底部平面固定在基座的定位面上，通过中心轴孔与转轴配合完成周向固定，整体轴向尺寸紧凑，径向尺寸可根据实际使用需求等比例缩放，适配不同功率等级的微型涡轮装置需求。叶片的厚度从根部到顶部逐渐减薄，既保证了根部与轮毂、底盘连接的结构强度，可承受气流冲击带来的交变载荷，也控制了叶片顶部的重量，降低旋转时的离心力负载，避免长时间运转出现叶片变形问题。
