手动螺旋顶升承重支撑工具结构

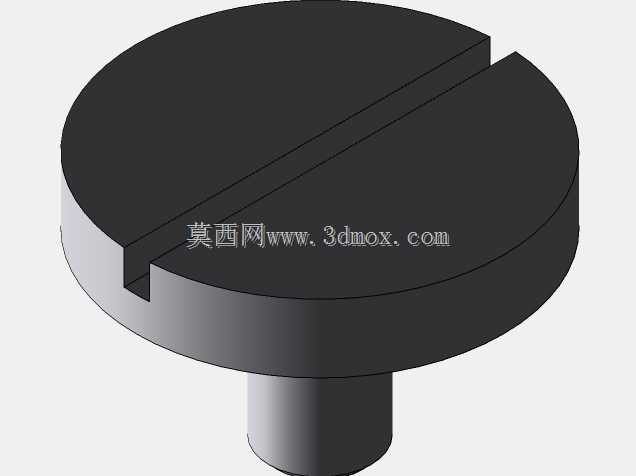

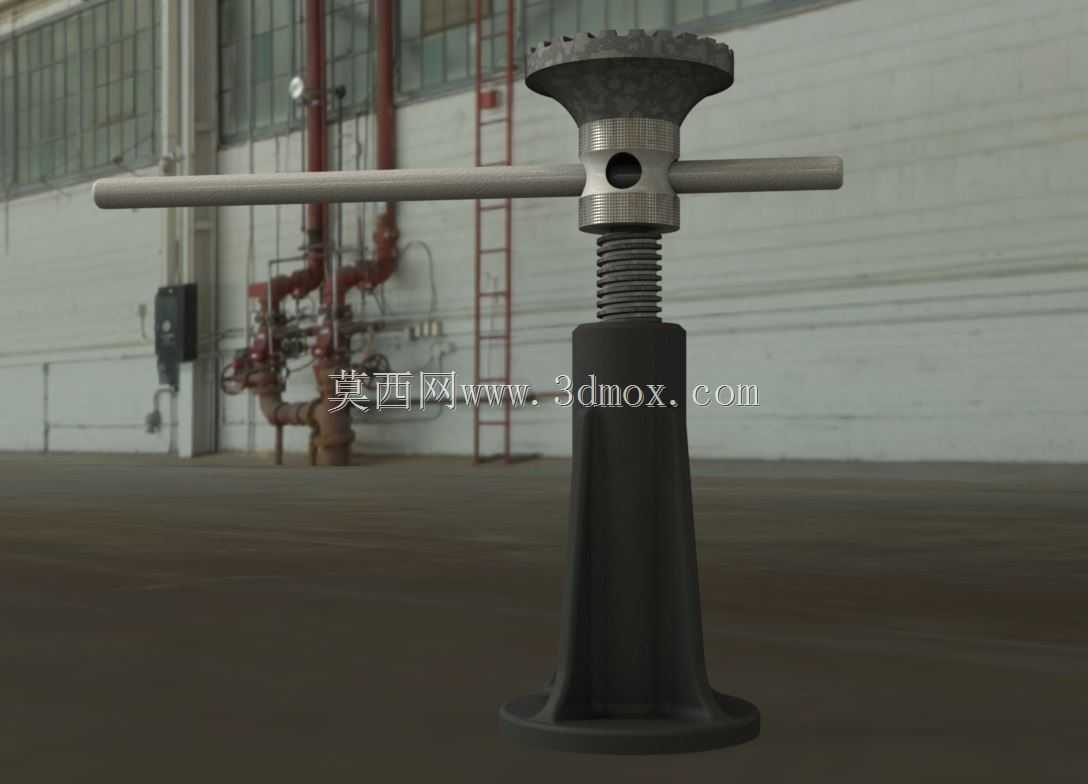

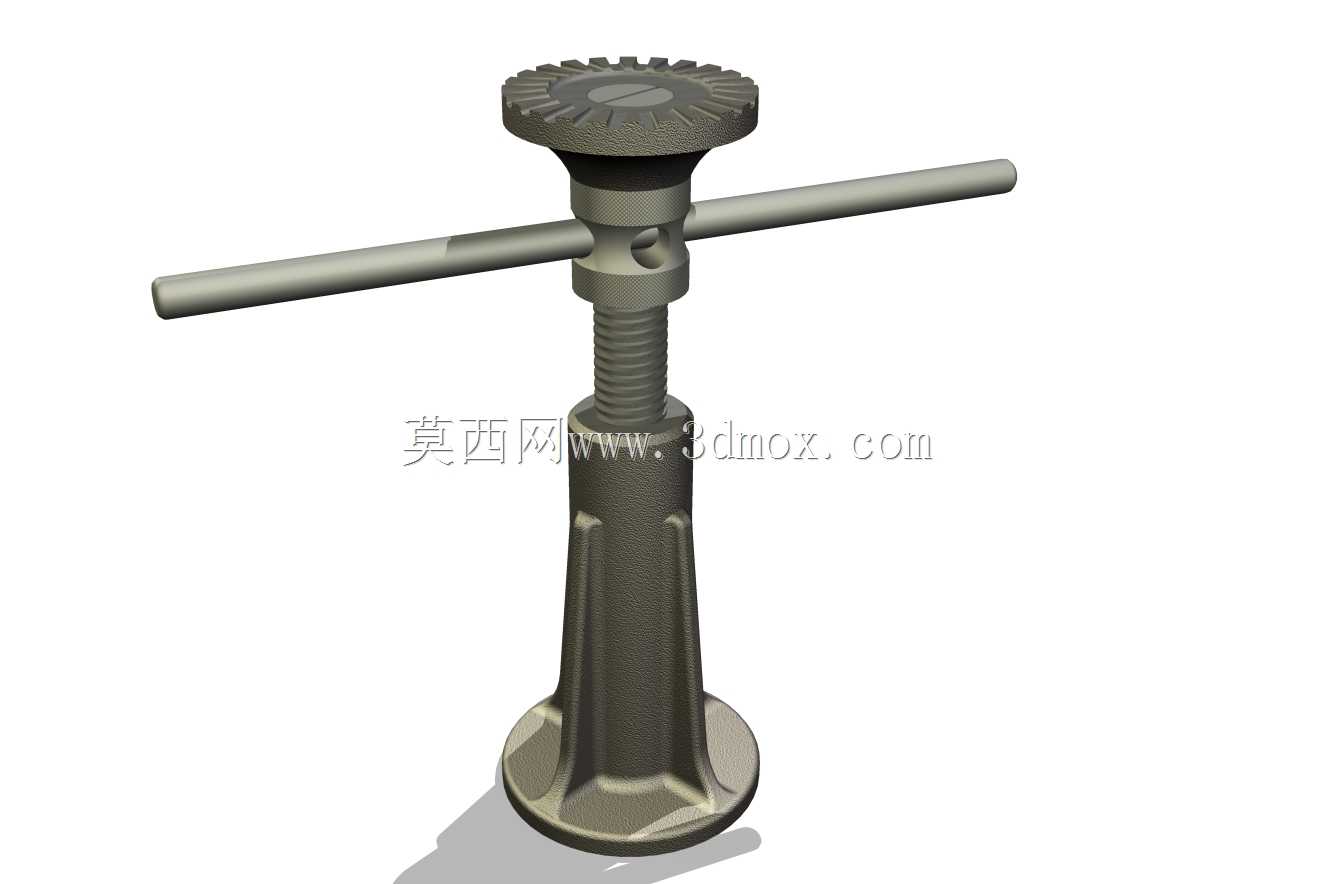

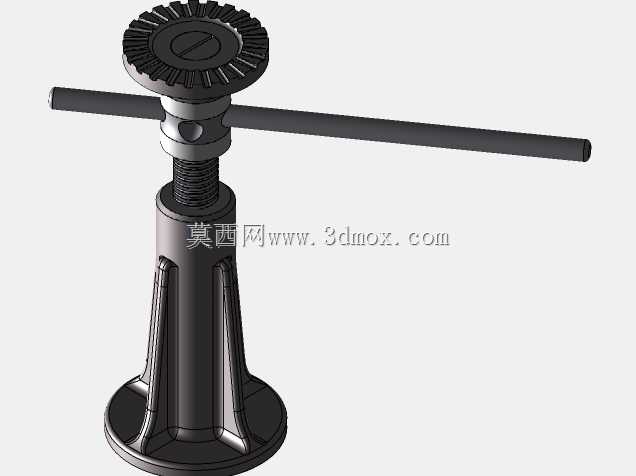

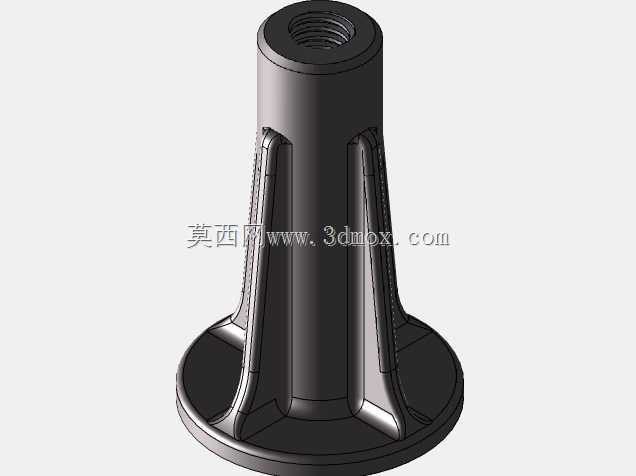

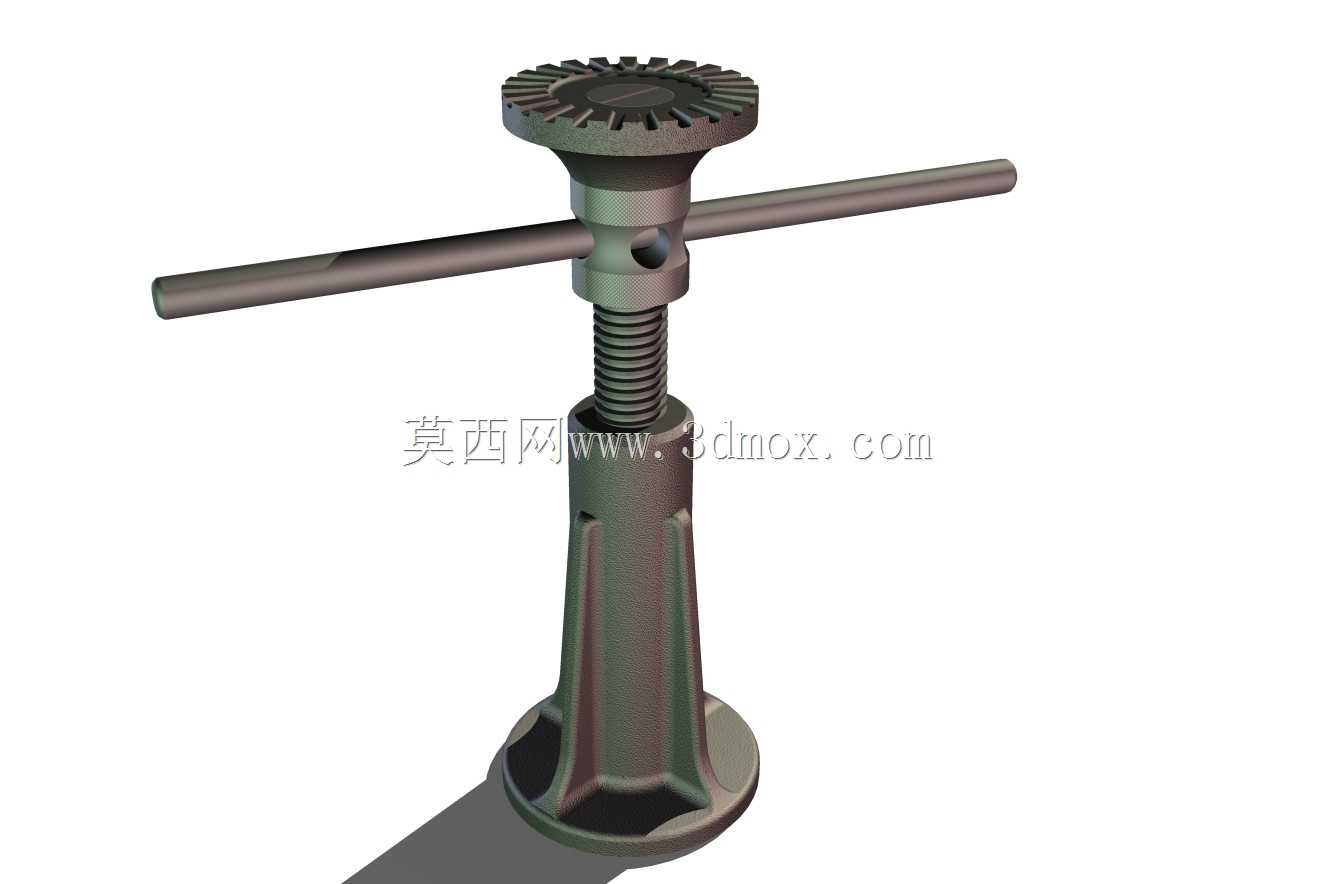

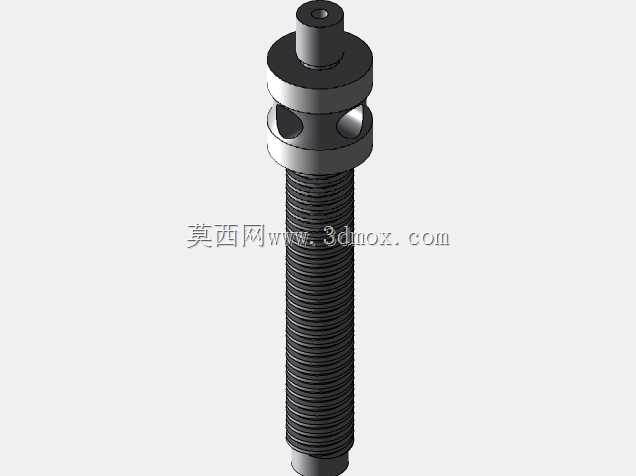

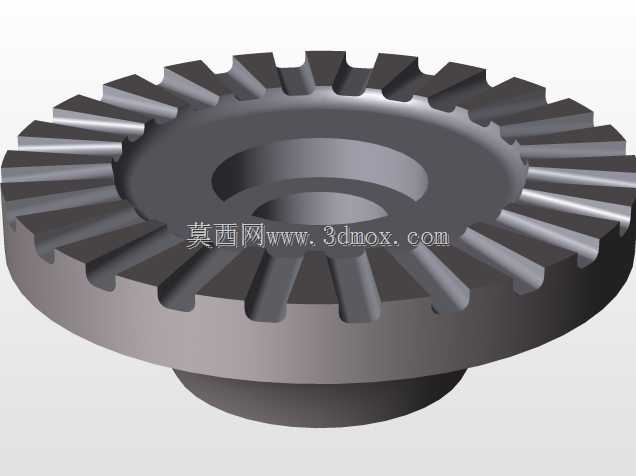

在设备检修、小型构件安装、工装调平的作业场景里，这类手动螺旋顶升构件是一线作业人员最常接触的基础工装，不同于液压类顶升设备依赖密封件、液压介质的特性，纯机械螺旋传动的结构不存在泄漏泄压风险，哪怕在高温、多粉尘、无外接动力源的野外或狭小作业空间内，也能稳定保持支撑状态，不会出现负载缓慢沉降的问题，尤其适合长时间定点承重的工位需求。从结构设计逻辑来看，整个构件的传力路径完全沿轴向布置，底部的喇叭形支撑底座做了加宽加厚处理，接触支撑面时能分散单位面积压力，避免在较软的地面或工件表面压出凹痕，底座与立式套筒之间做了圆弧过渡加强，杜绝顶升过程中根部应力集中导致的开裂变形。中间的传动螺杆采用梯形螺纹传动，这类螺纹的牙型强度高，自锁性能可靠，当顶升作业到达指定高度后，无需额外锁止结构就能依靠螺纹副的摩擦力保持位置，不会因为负载作用出现反向回转下落的问题，螺杆的行程设计覆盖了常规作业的高度调节区间，既不会因为行程过短无法满足顶升需求，也不会因为螺杆伸出过长导致失稳弯折。顶部的支撑托面做了齿状防滑纹路，接触被支撑工件的底面时能增大摩擦力，避免顶升过程中工件滑移偏载，横穿螺杆上部的操作杆采用长杆设计，利用杠杆原理降低操作力矩，作业人员无需施加过大的力就能转动螺杆实现升降，操作杆与螺杆的配合孔做了贯通设计，操作时可以根据作业空间的大小调整杆的插入方向，在狭窄工位也能完成回转操作。整个构件的外形轮廓没有多余的外凸结构，立式套筒的外表面做了竖向加强筋，既提升了套筒的抗弯强度，也能在搬运时提供防滑握持的位置，整体尺寸适配单人手持搬运的需求，不需要额外辅助设备就能完成工位转移。安装使用时不需要额外的固定基础，只要将底座平稳放置在坚实的支撑平面上，调整托面与被顶升工件对中即可作业，支撑边界的容错率较高，哪怕底座放置面存在小角度的倾斜，也能通过调整螺杆伸出量保证托面与工件贴合受力，不会出现偏载受力的情况。这类结构的设计核心是在保证承重能力的前提下，尽可能简化传动环节，减少易损部件，让设备在缺乏维护的作业环境下也能长期可靠使用，螺纹副的配合间隙控制在合理范围，既保证转动操作顺畅，也不会因为间隙过大导致顶升过程中出现晃动，所有受力截面的尺寸都经过承重校核，在额定负载范围内不会出现塑性变形，完全满足日常小型设备顶升、构件调平、重物临时支撑的作业需求。
