1马力旋转式空调制冷压缩机结构设计

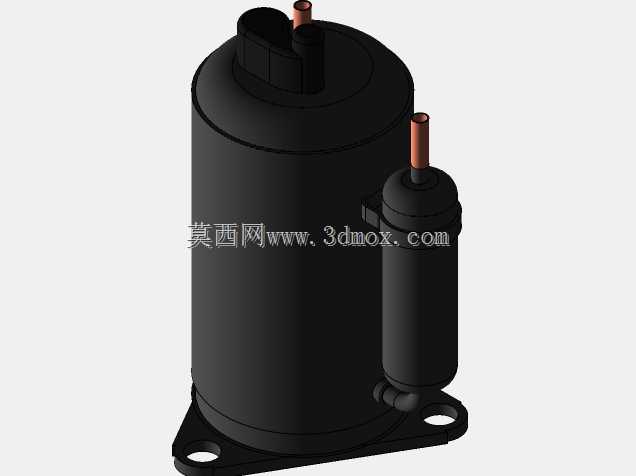

这款1马力规格的旋转式压缩机，是家用分体式空调、小型柜式空调、移动式制冷机组的核心做功部件，主要承担制冷回路中制冷剂蒸汽的压缩升压职能，将蒸发器侧回流的低温低压气态制冷剂压缩为高温高压状态，为整个制冷循环提供动力源，适配1匹额定制冷量的家用空调系统，也可拓展用于小型恒温恒湿试验箱、机柜散热制冷单元等场景。从结构设计来看，模型还原了旋转式压缩机的典型布局，主体为立式密封钢制壳体，侧置储液气液分离器，顶部与侧部分别预留排气、吸气接口，接口采用铜质管路伸出结构，匹配常规空调制冷管路的钎焊连接工艺，底部设置带安装孔的冲压固定支座，可直接通过螺栓固定在空调室外机的底盘安装位上，安装孔位间距符合家用1匹压缩机的通用安装规范，支座的减震垫安装位也做了结构还原，方便设计阶段匹配橡胶减震垫的选型布置。设计过程中，主体壳体采用等壁厚回转体结构建模，兼顾密封承压要求与加工工艺性，侧置储液器通过支架与主壳体刚性连接，储液器内部的气液分离空间、滤网安装位在模型中做了实体简化，保留外部安装与接口尺寸，满足整机布置阶段的干涉检查需求。吸气接口从储液器顶部引出，排气接口设置在主壳体顶部端盖位置，两个接口的伸出长度、管径尺寸均参考行业通用1匹旋转式压缩机的实测参数设置，方便设计人员直接对接制冷管路的走向布置，避免管路弯折半径不足、接口对接错位的问题。在实际工程应用中，这类旋转式压缩机相比同功率往复式压缩机，零部件数量更少、运行震动更小、整机体积更紧凑，非常适合家用空调这类对安装空间、运行噪音有严格要求的场景，建模时特意还原了主壳体与储液器的相对位置关系、接线端子的凸起结构、底部支座的轮廓尺寸，方便结构设计人员在做空调室外机整体布置时，准确预留压缩机的安装空间，校核与周边冷凝器、风机、管路件的安全间隙，避免运行过程中出现管路碰擦、部件干涉的问题。模型为实体结构，未做内部泵体的精细拆分，主要面向暖通空调产品的整机结构设计、管路布置、安装校核场景使用，能够满足方案设计阶段的三维布局、干涉检查、装配模拟需求，不需要额外调整尺寸即可直接导入整机装配体中使用。
