对置活塞式小型立式压缩设备结构

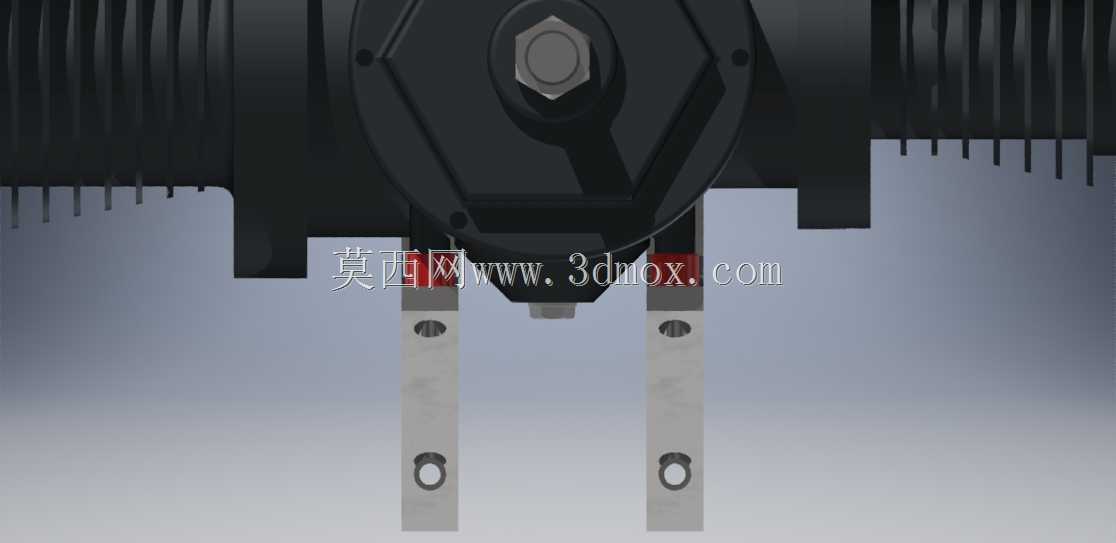

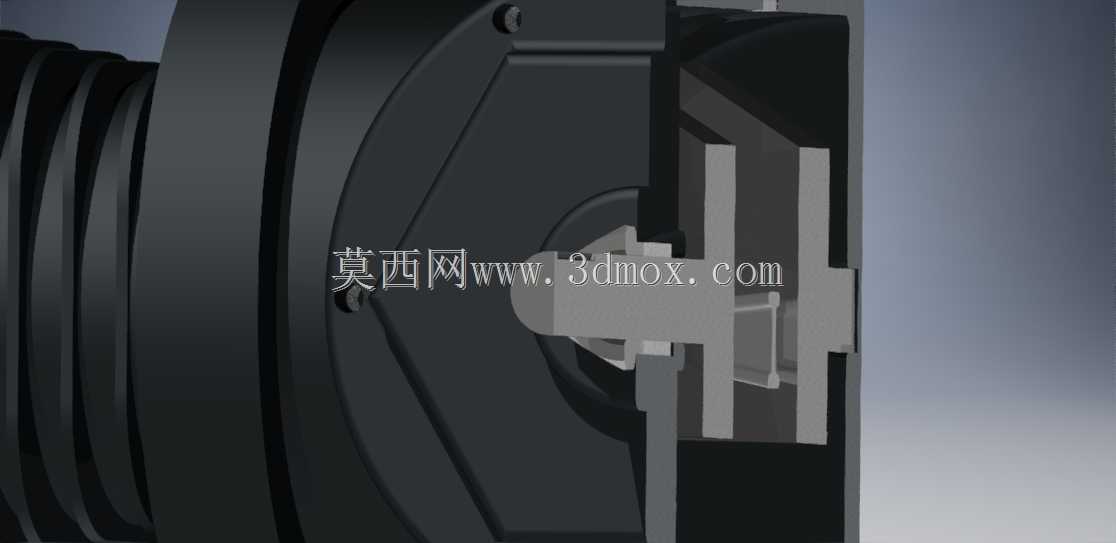

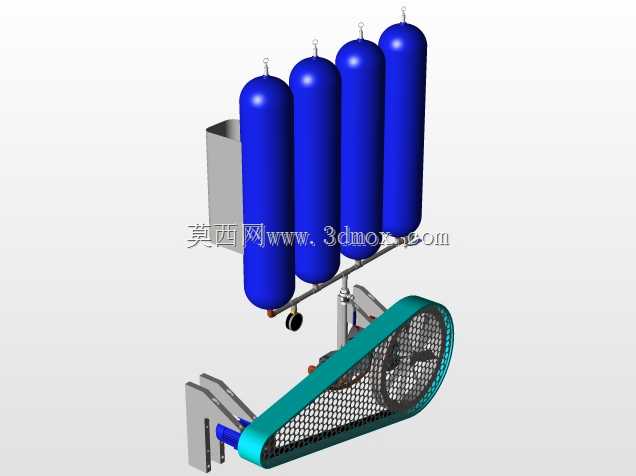

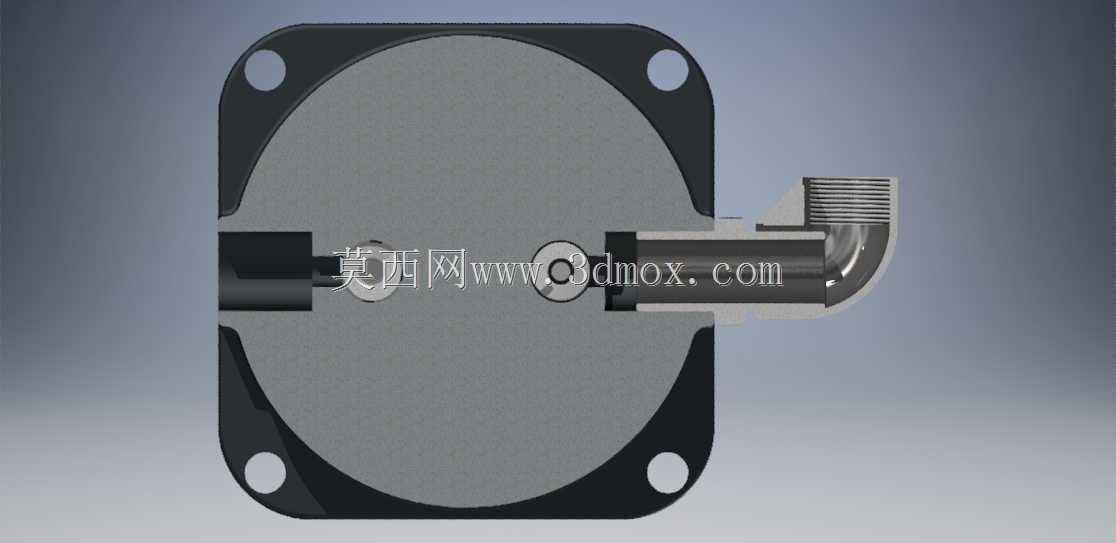

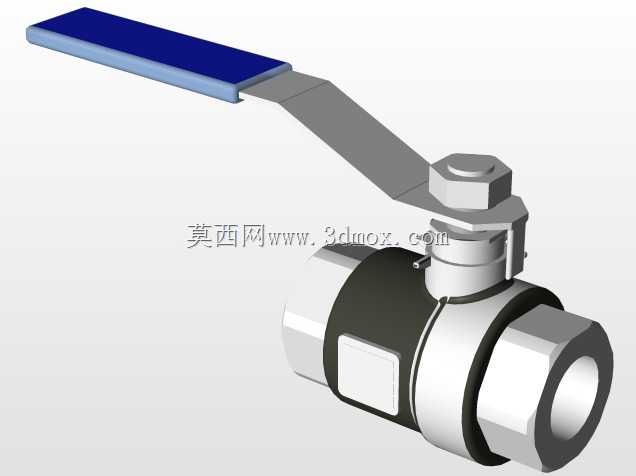

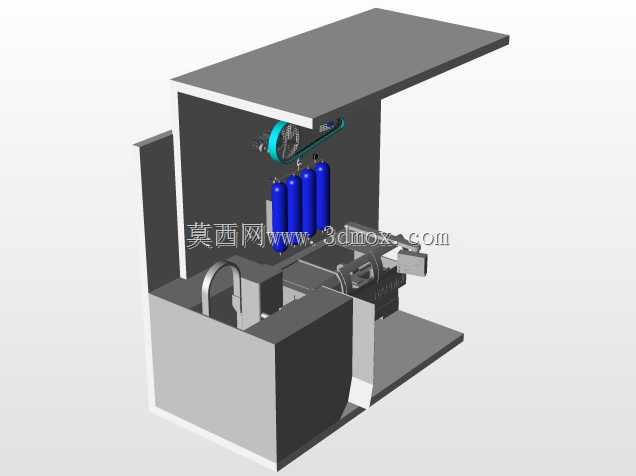

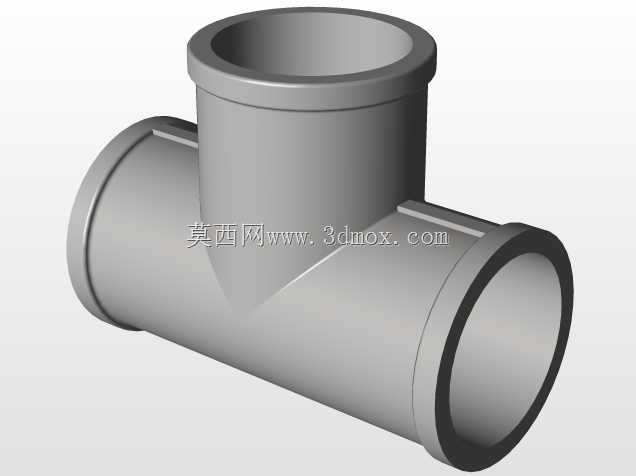

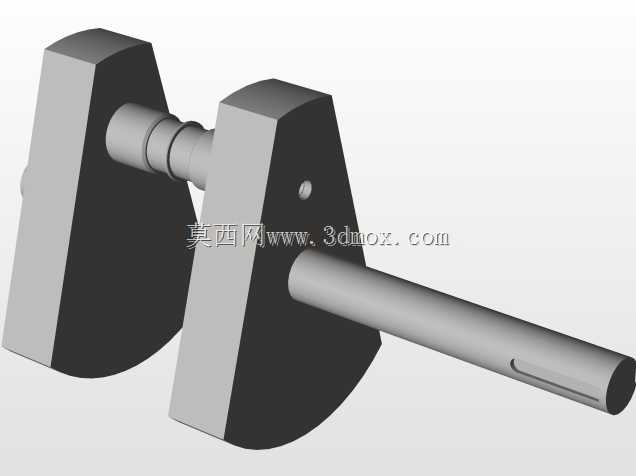

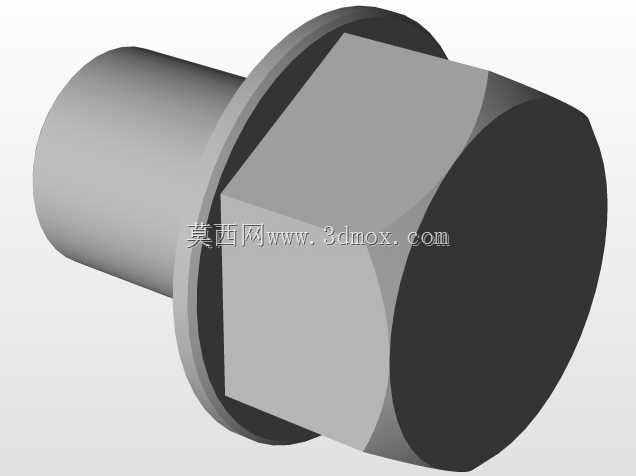

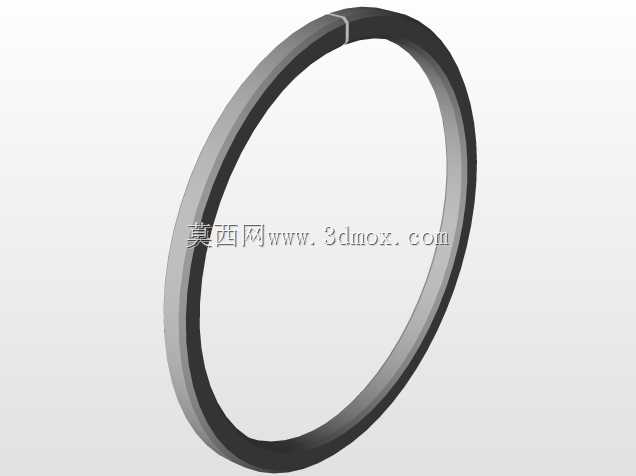

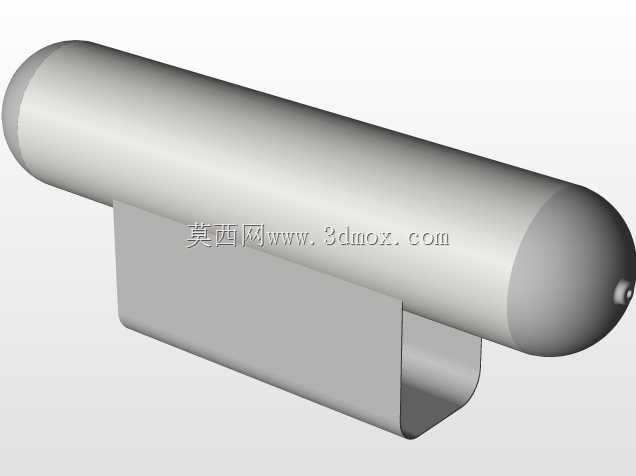

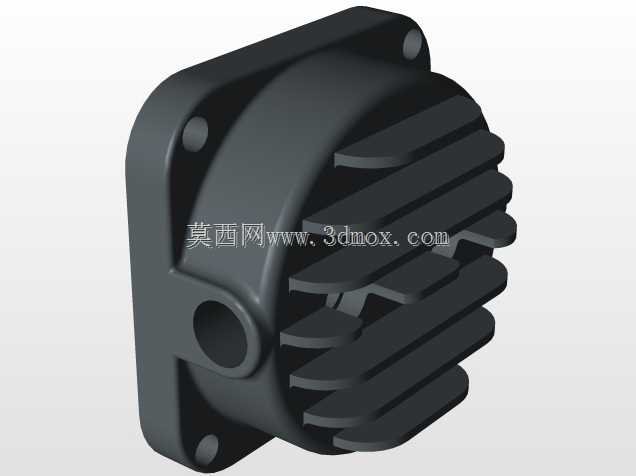

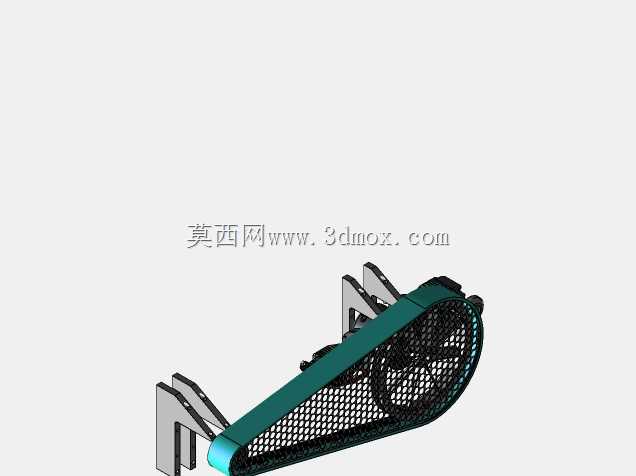

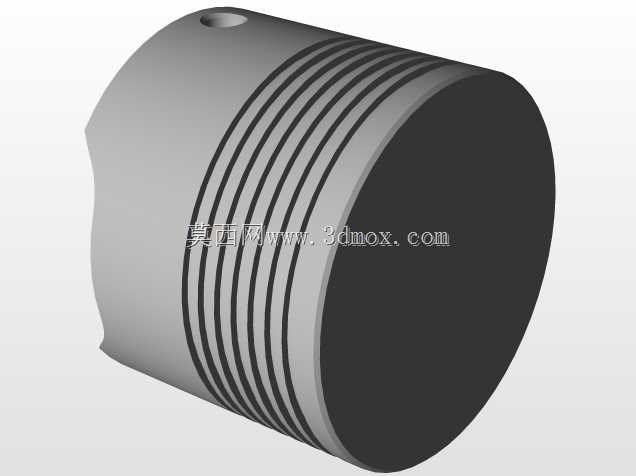

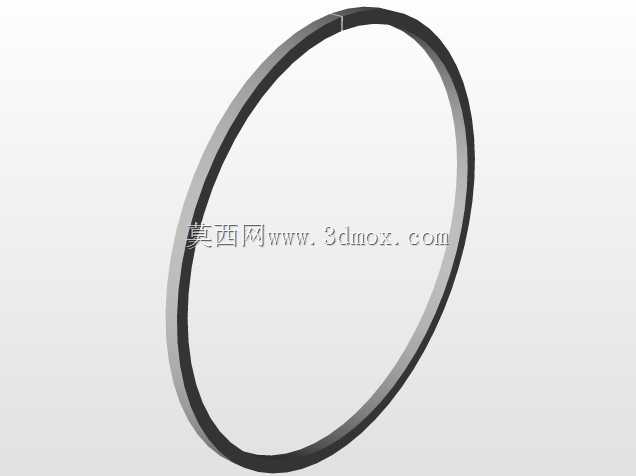

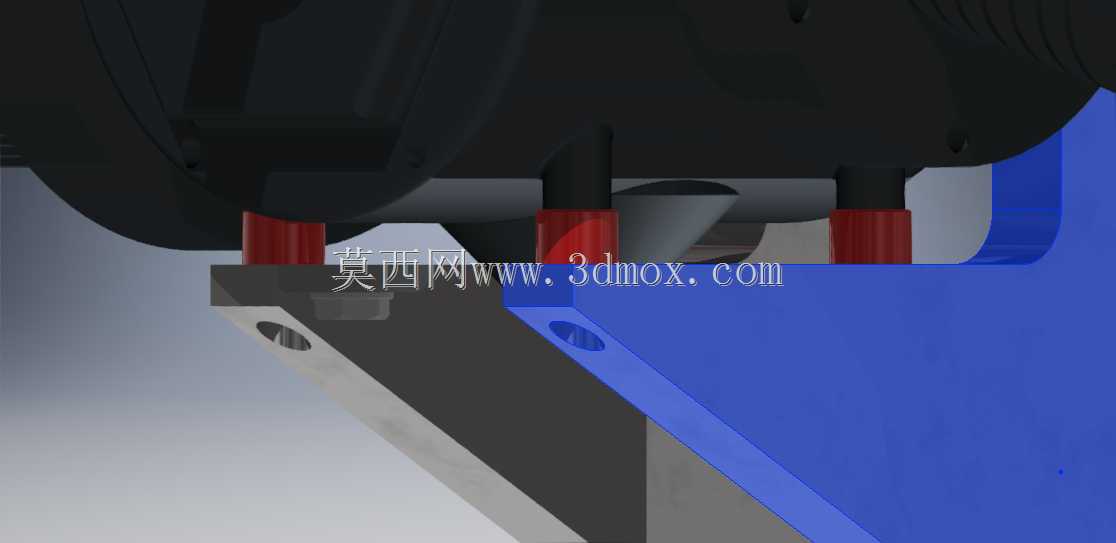

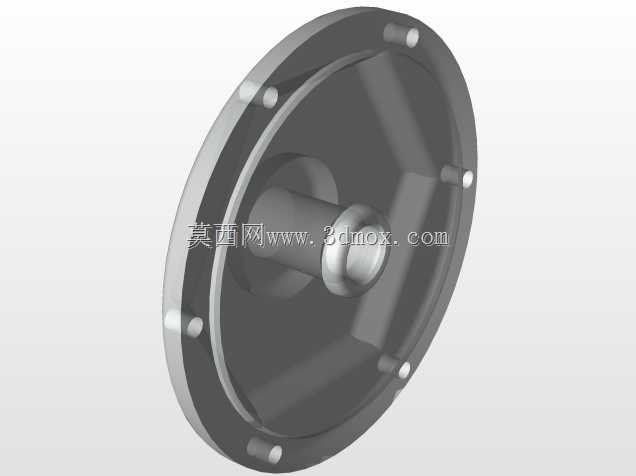

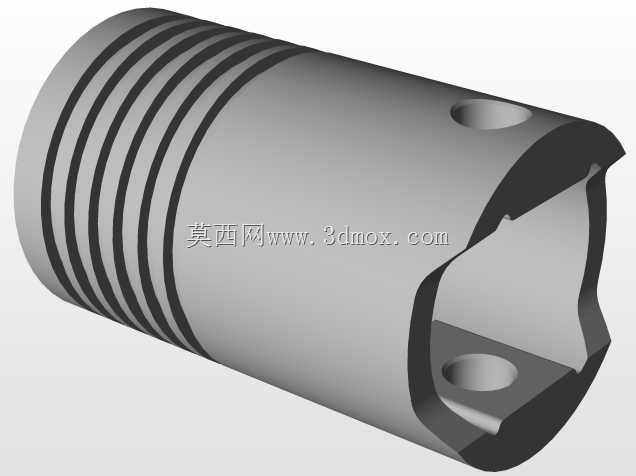

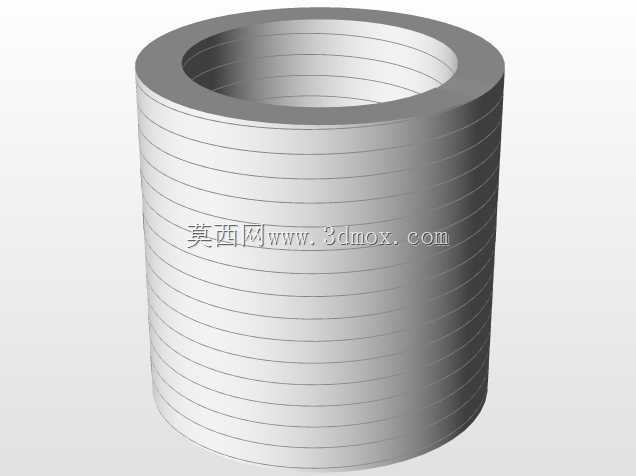

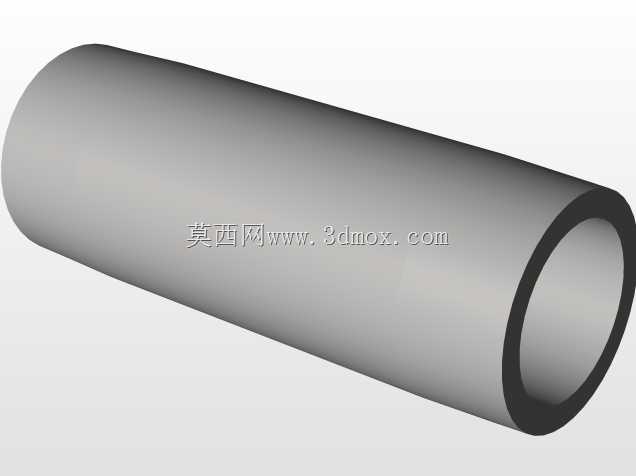

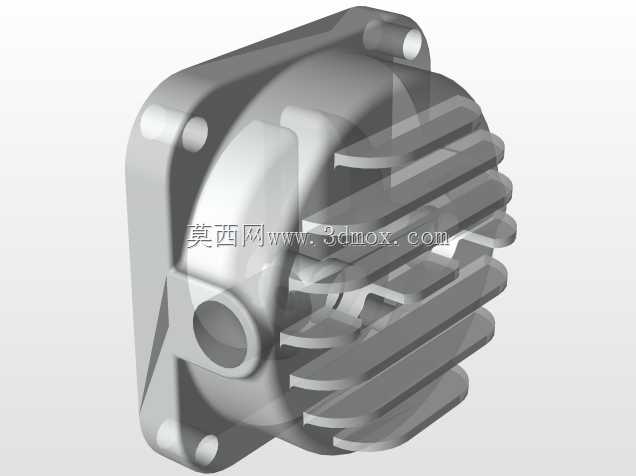

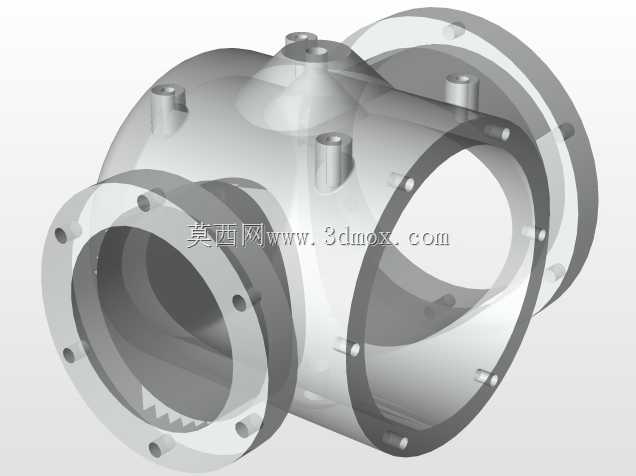

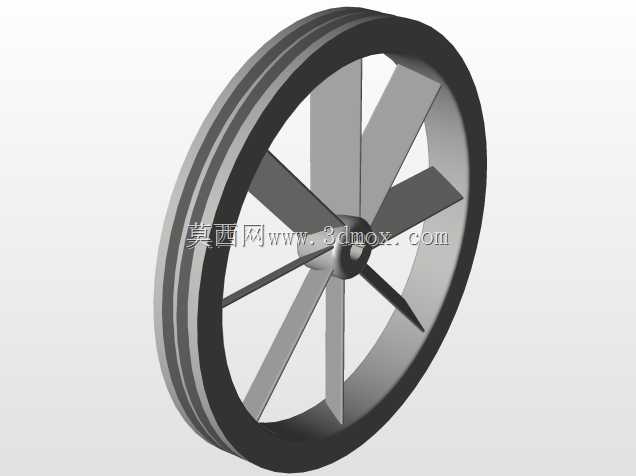

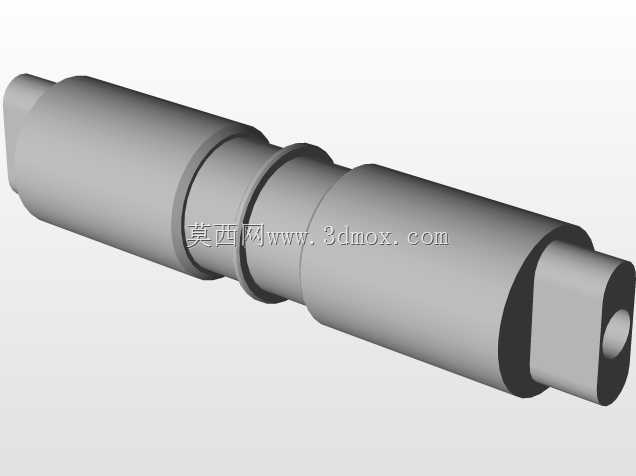

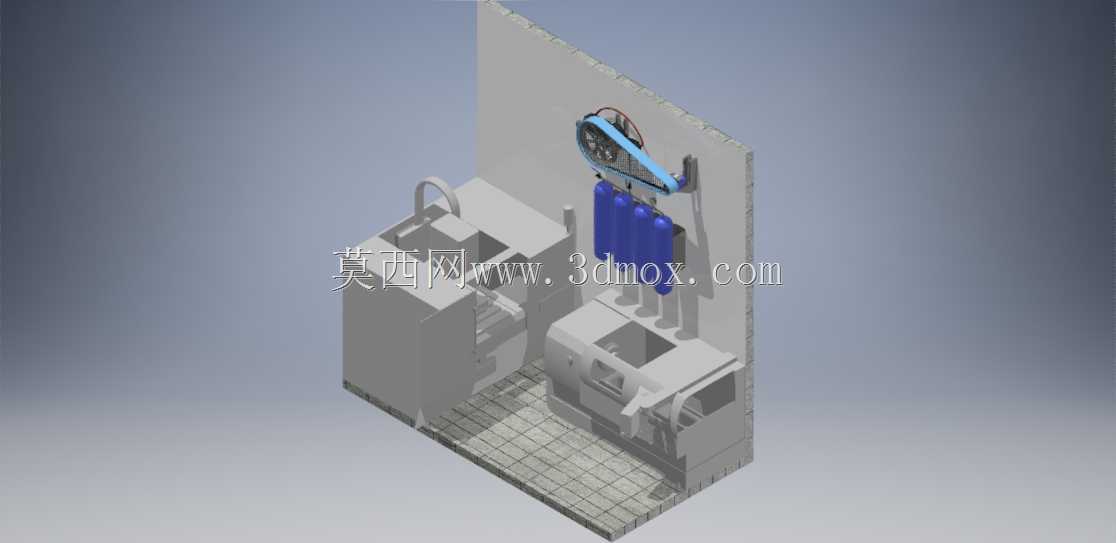

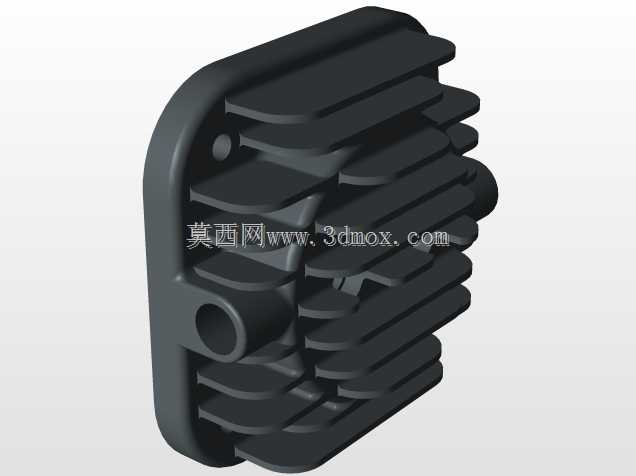

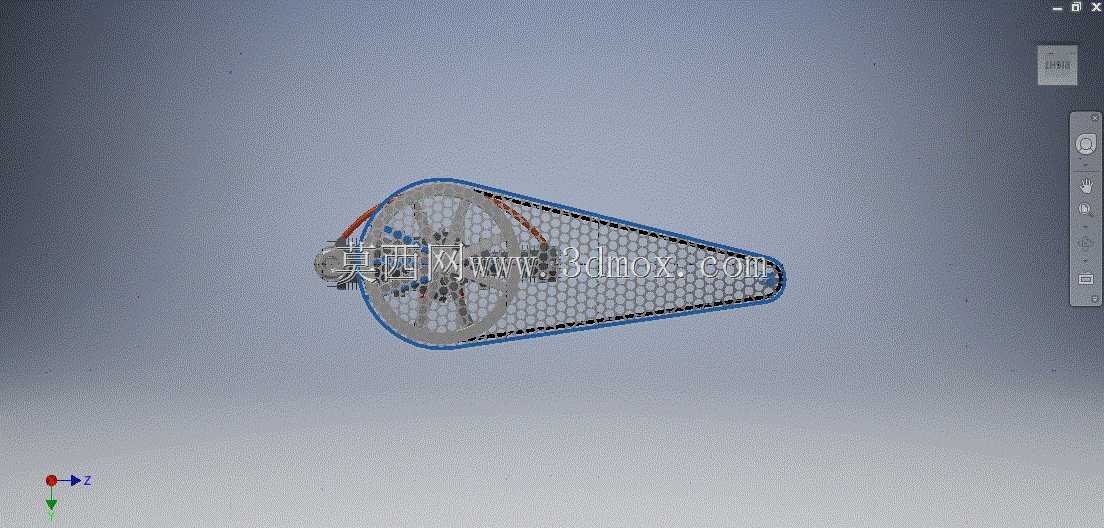

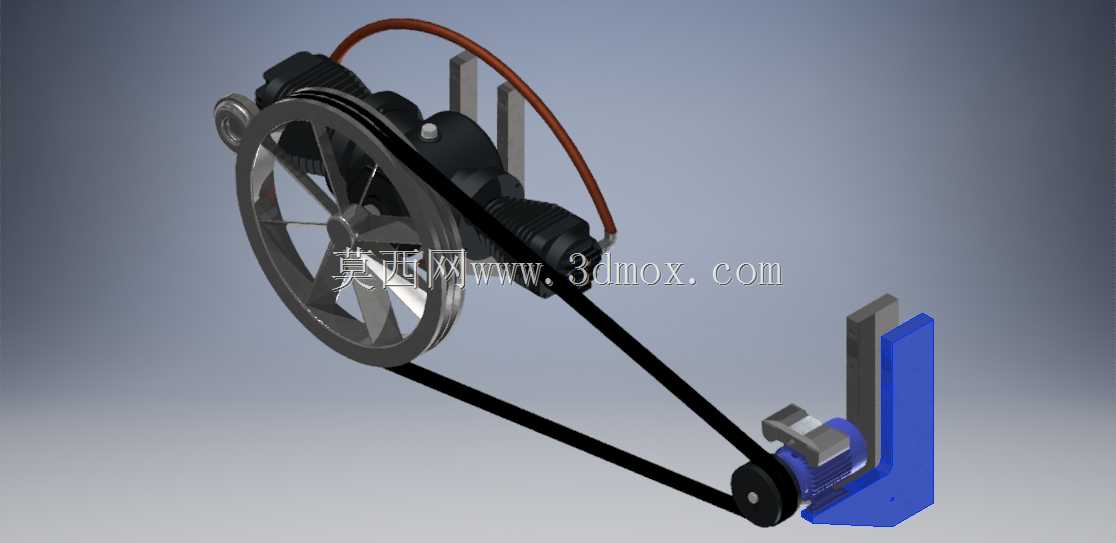

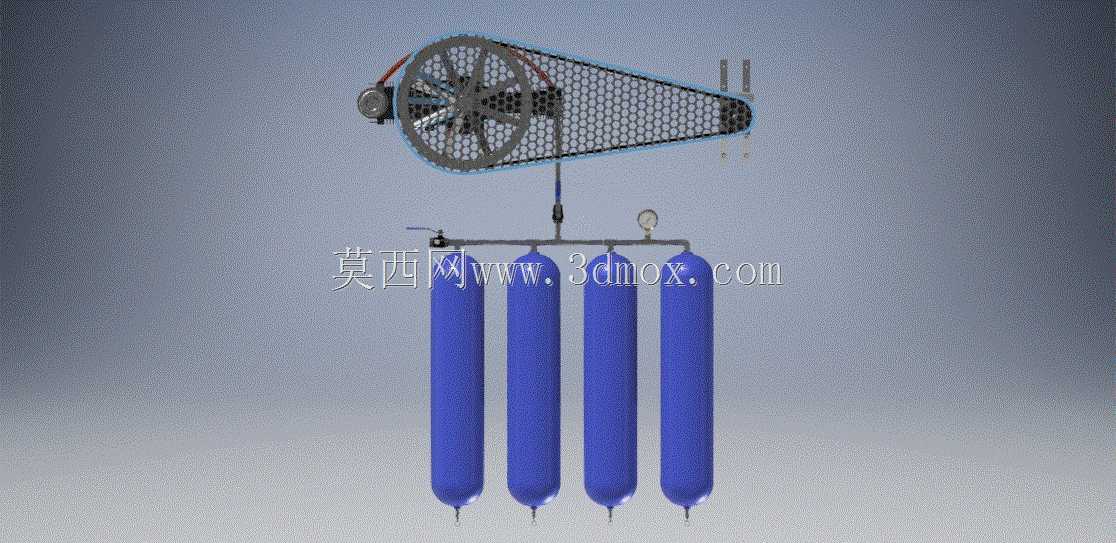

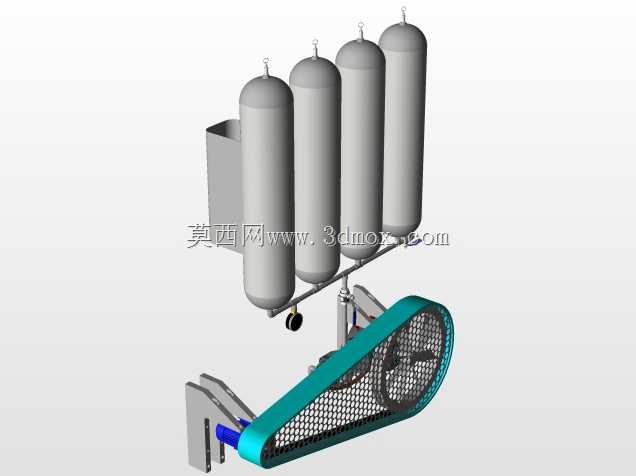

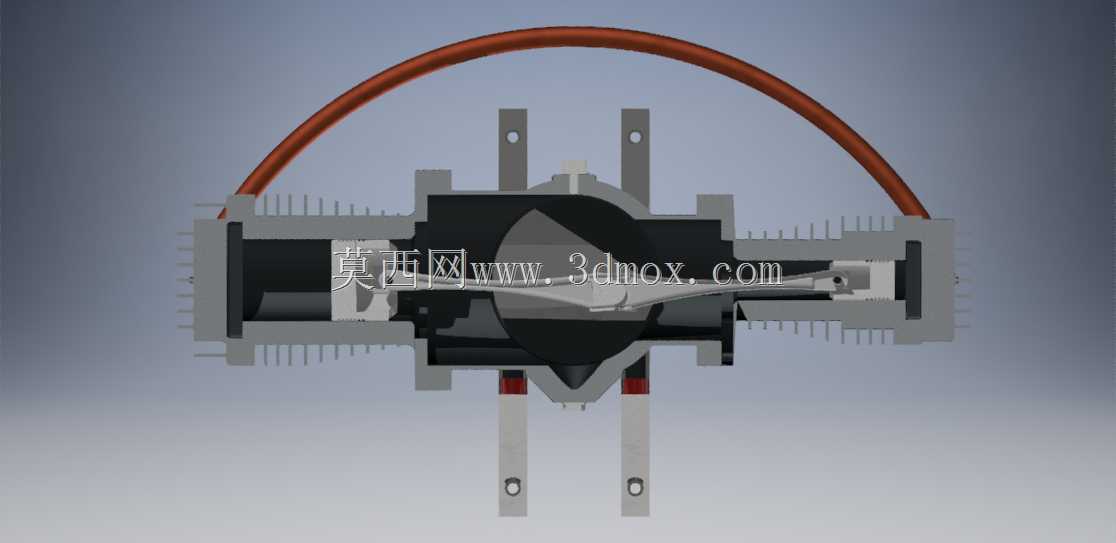

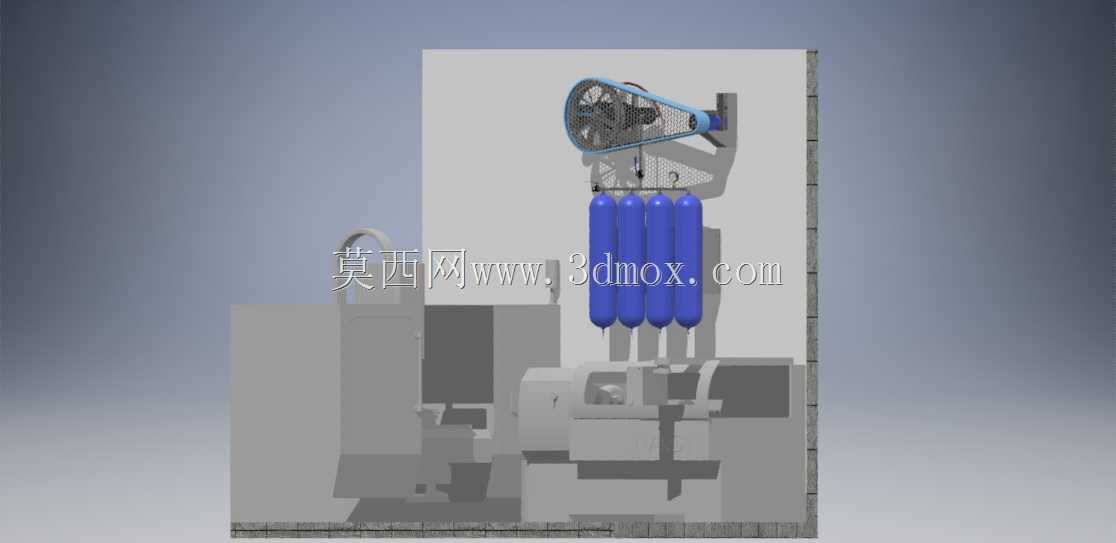

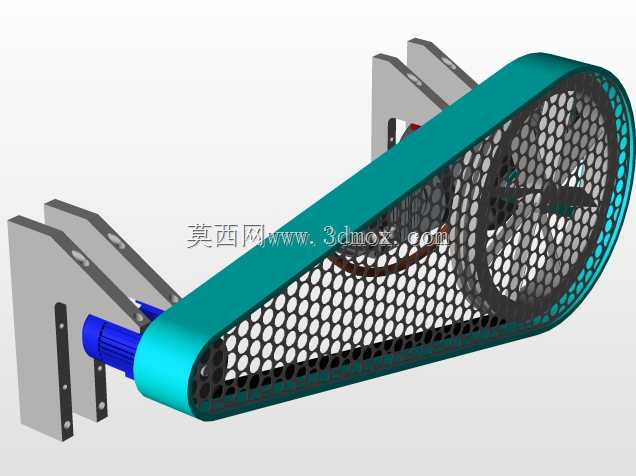

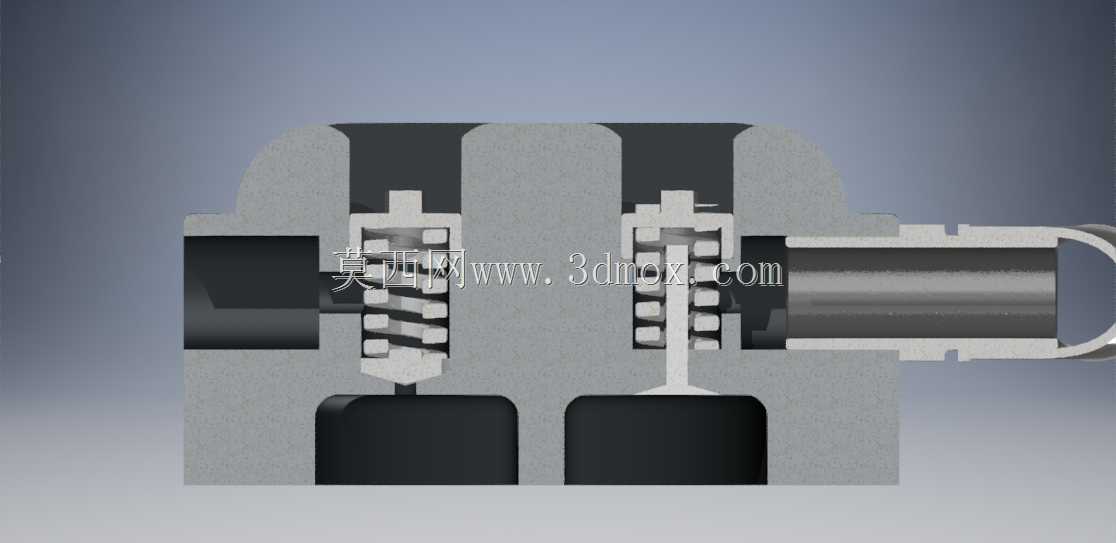

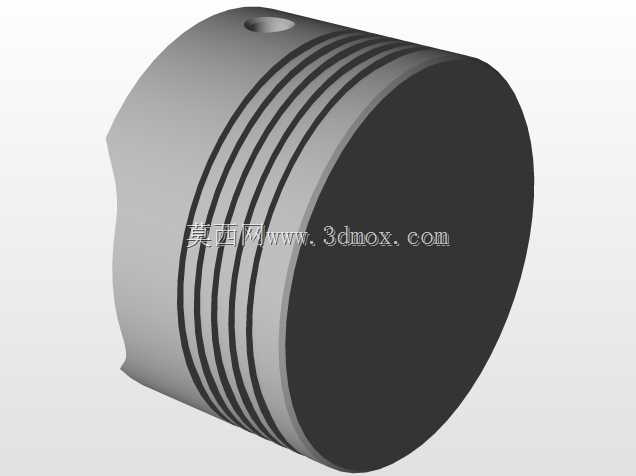

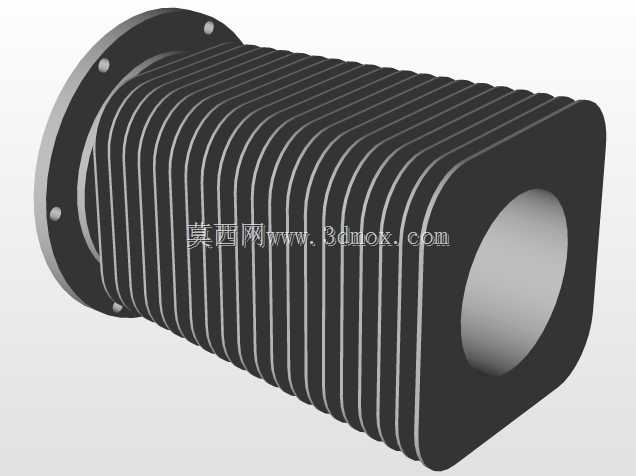

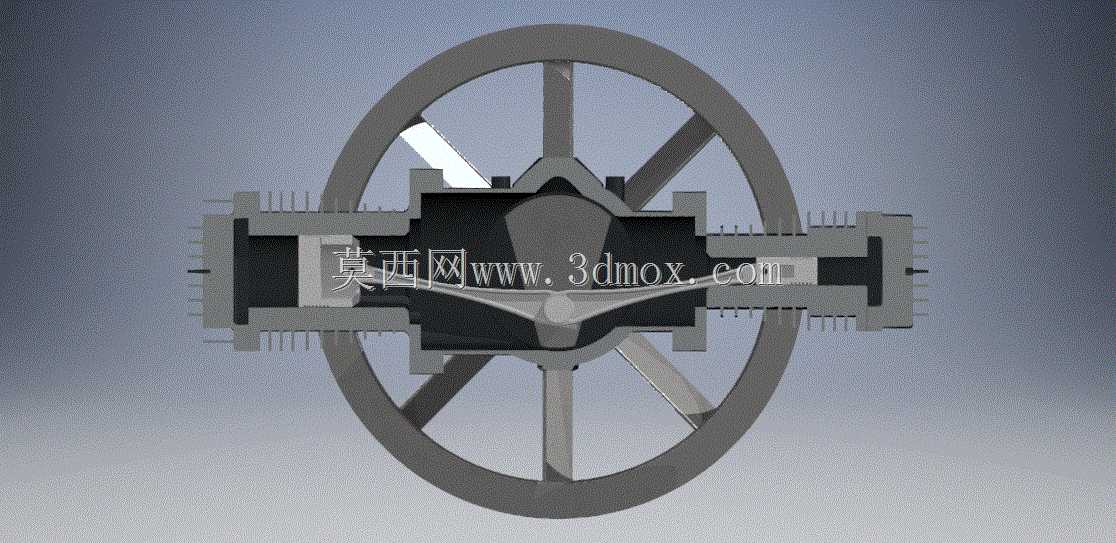

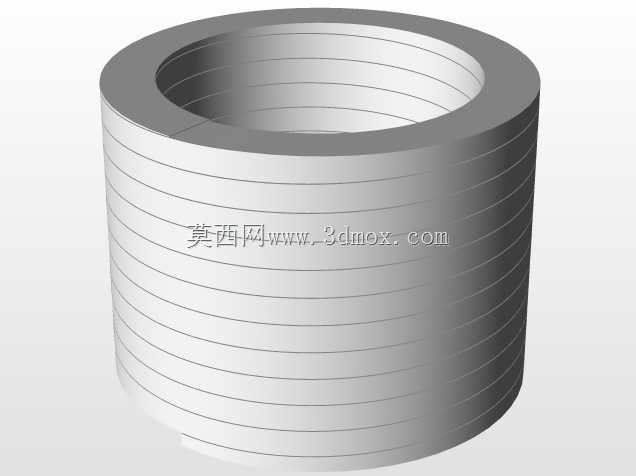

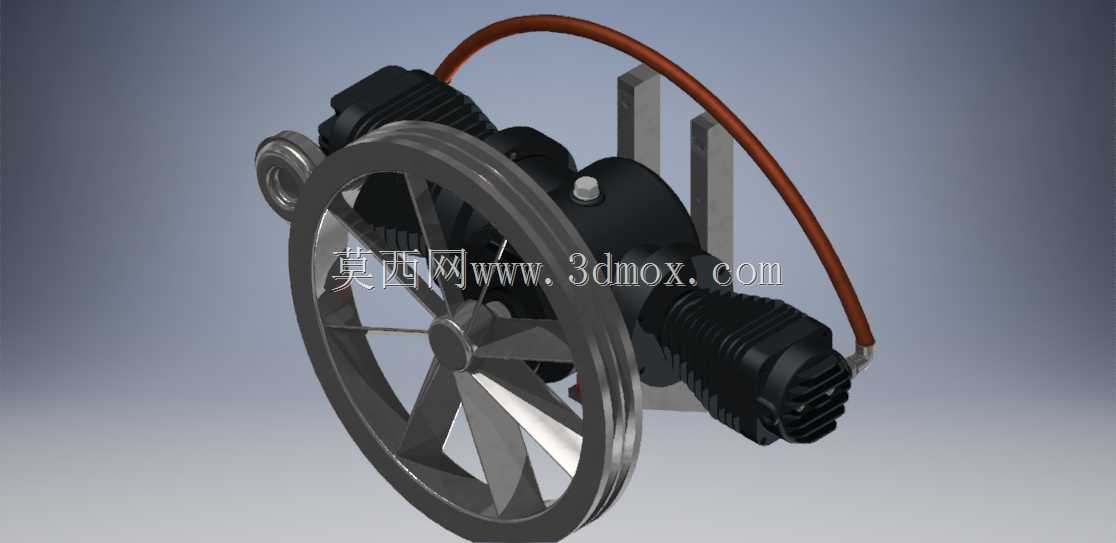

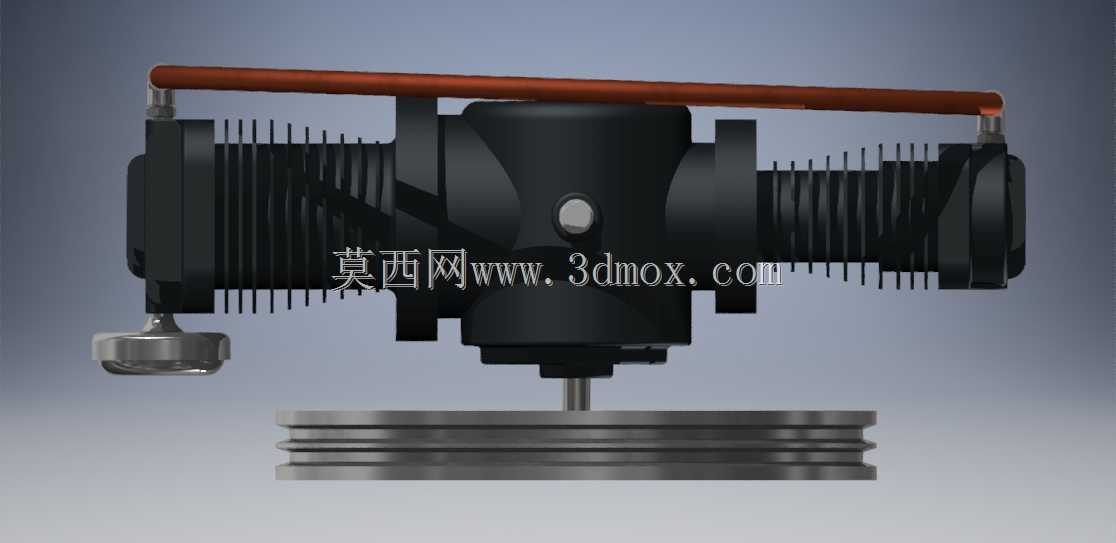

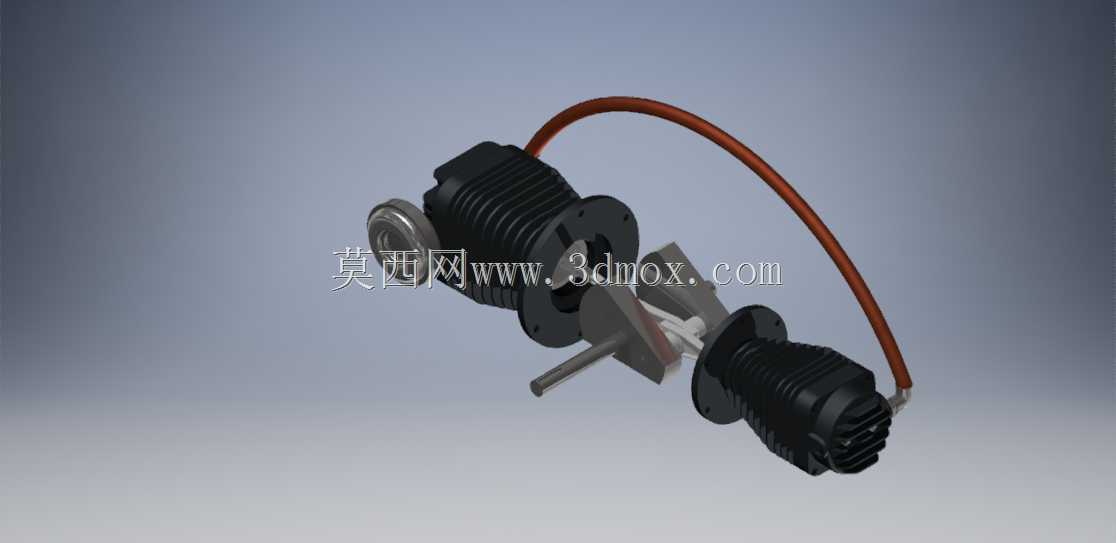

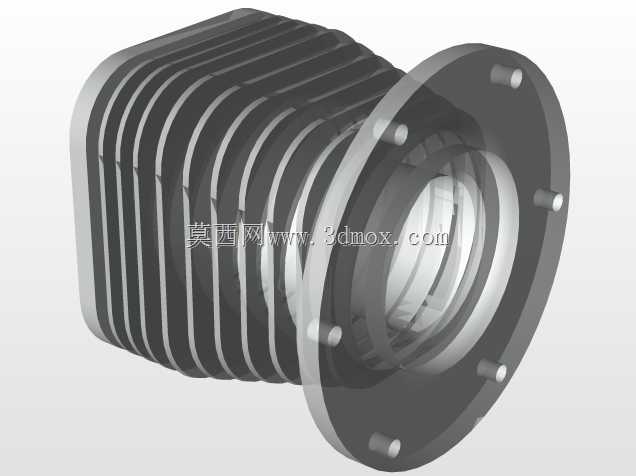

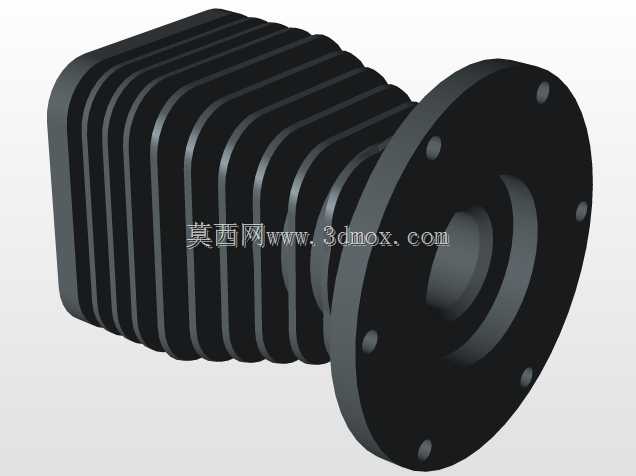

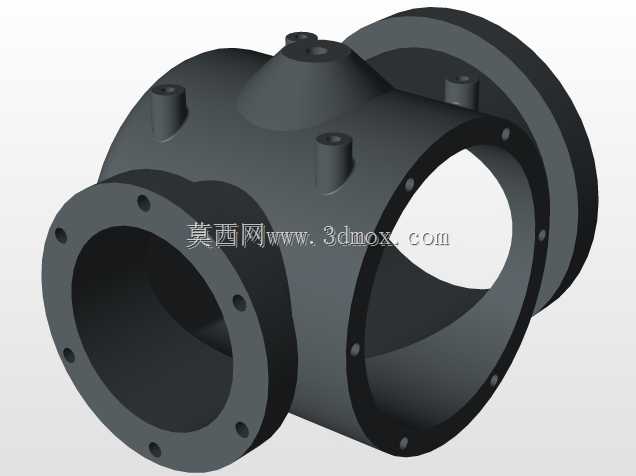

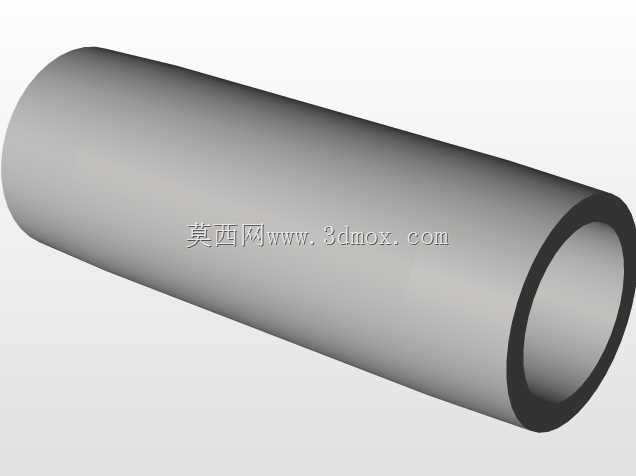

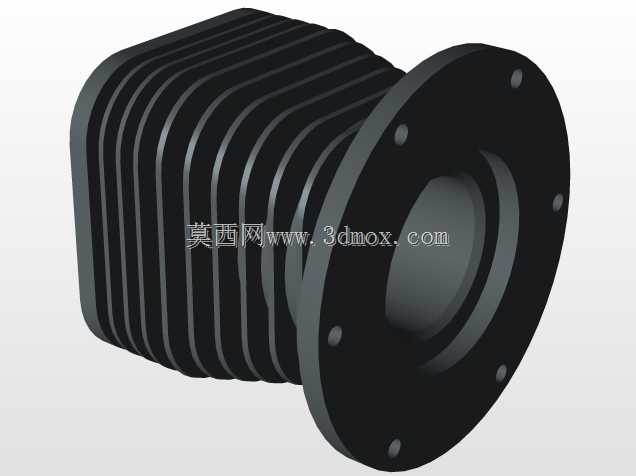

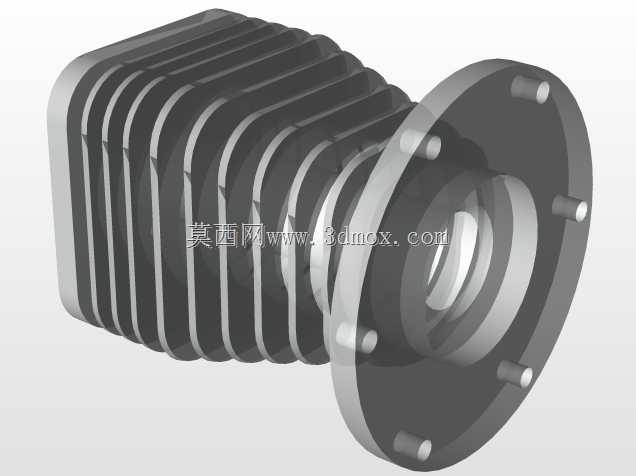

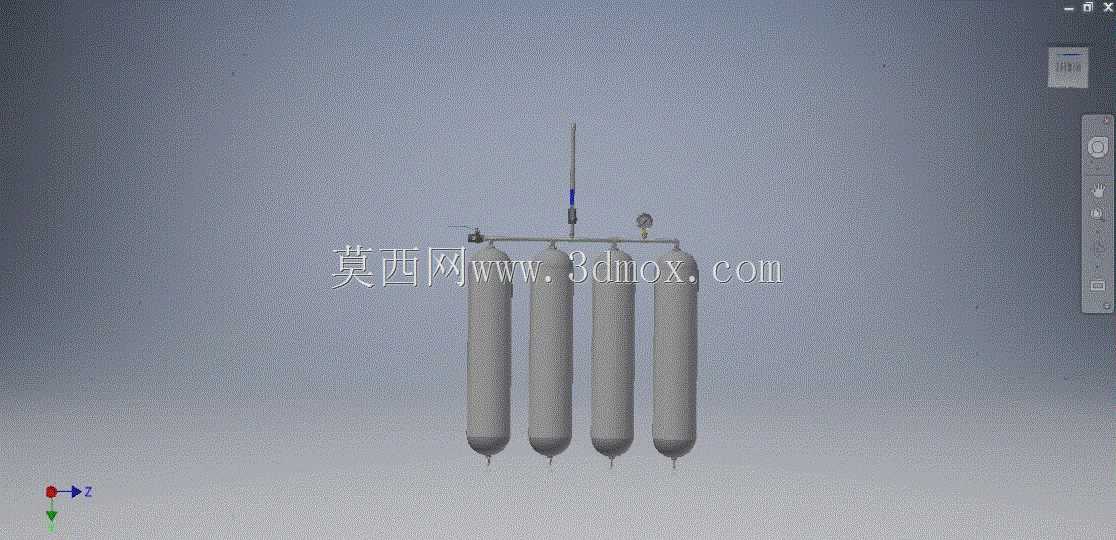

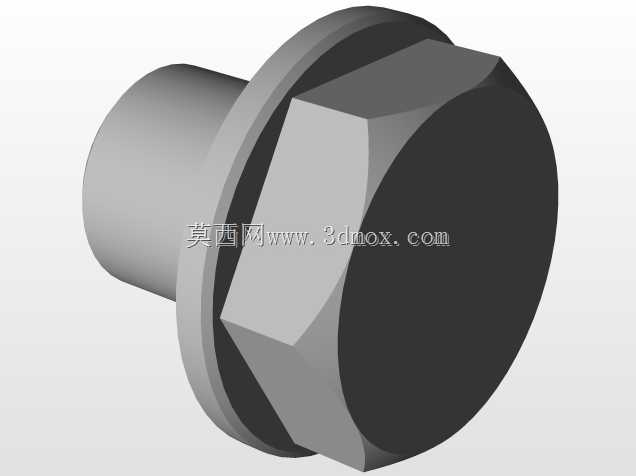

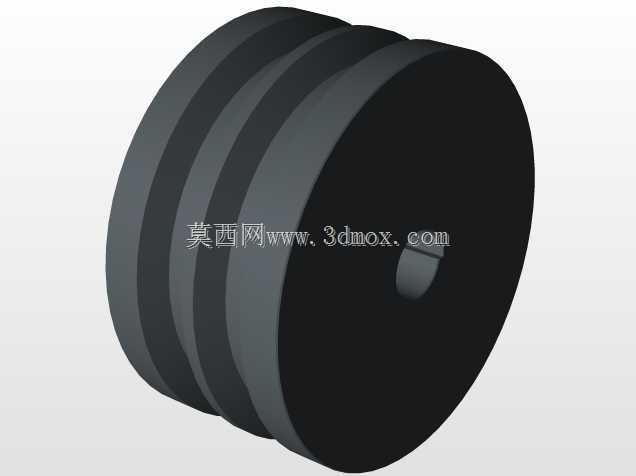

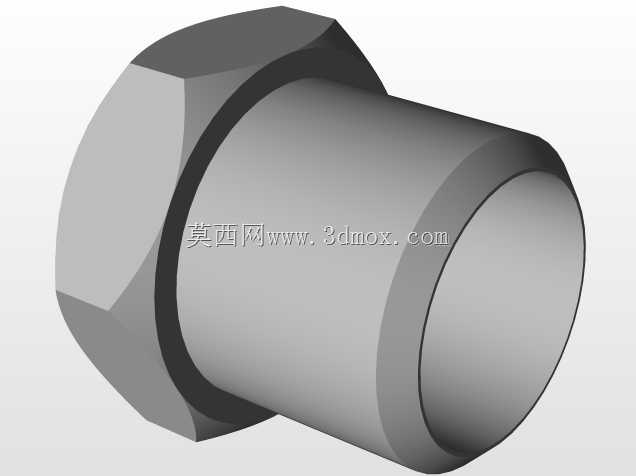

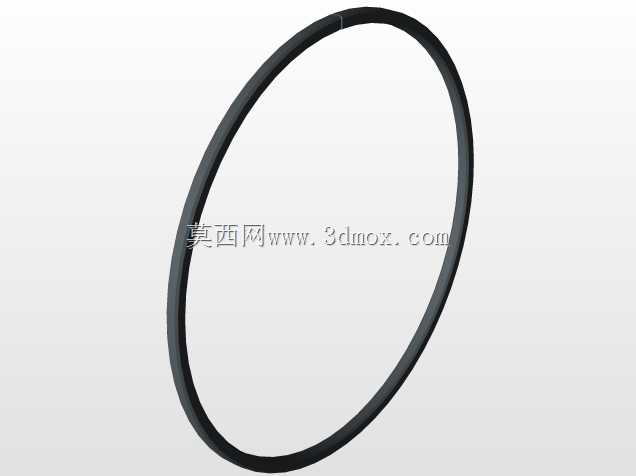

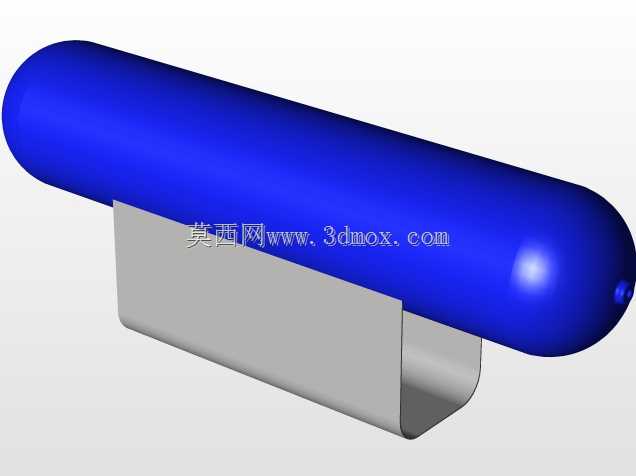

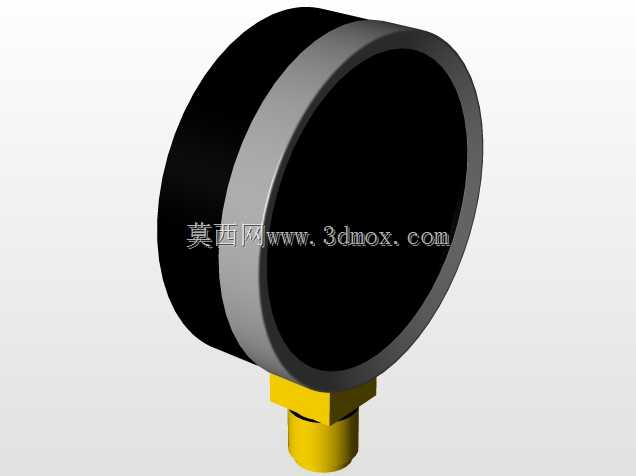

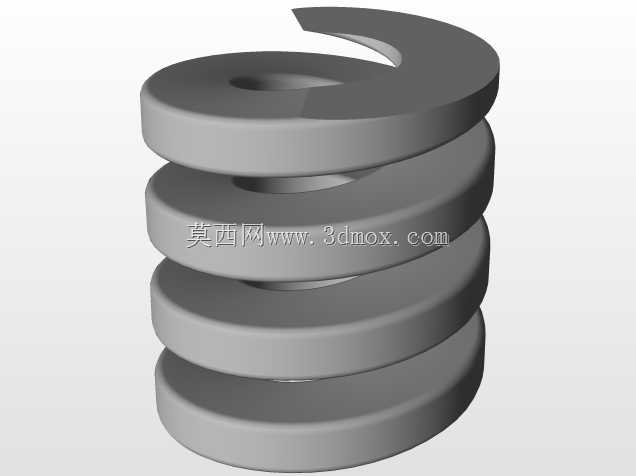

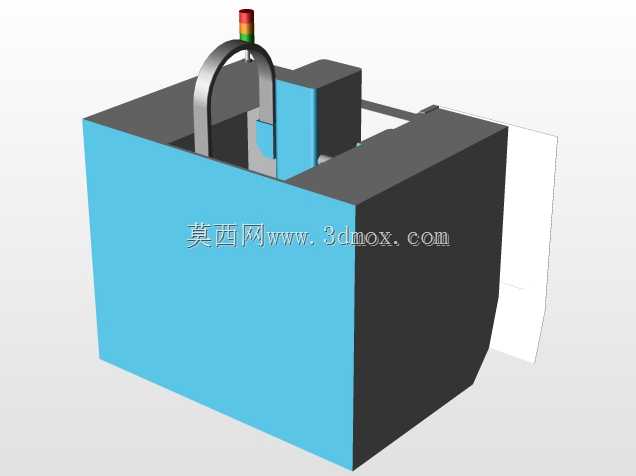

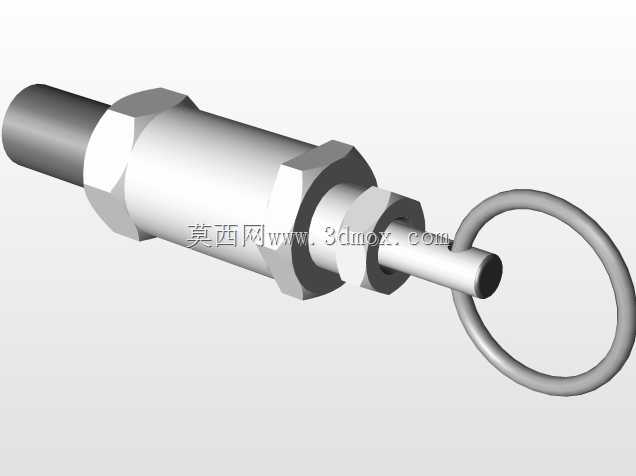

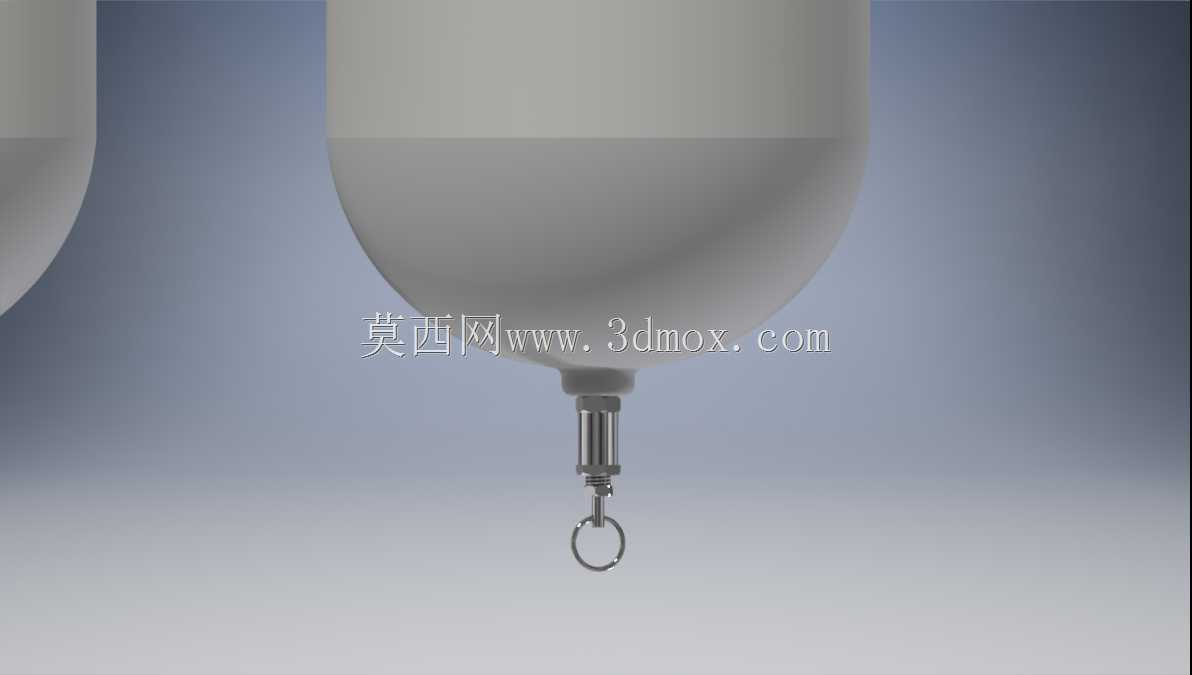

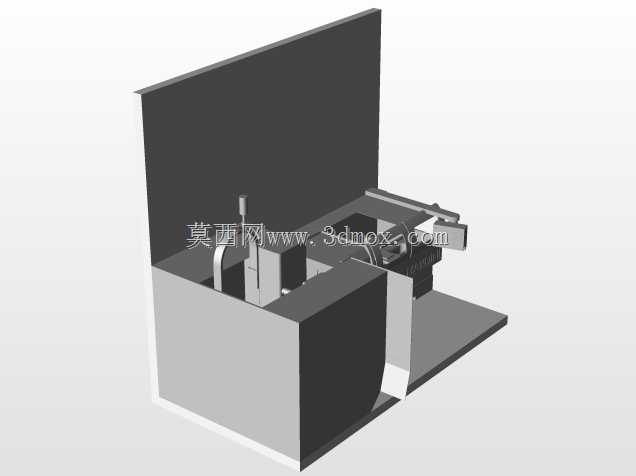

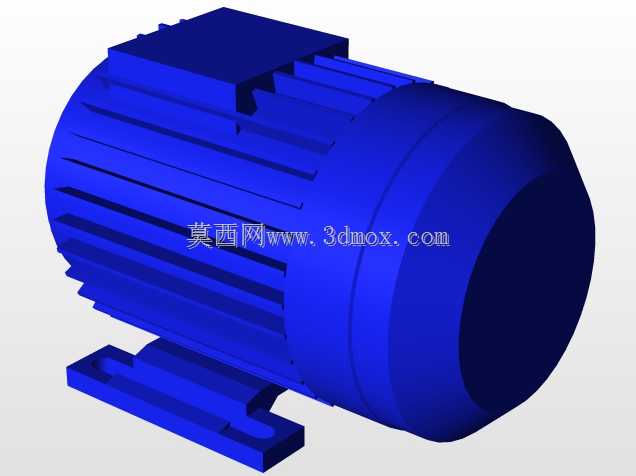

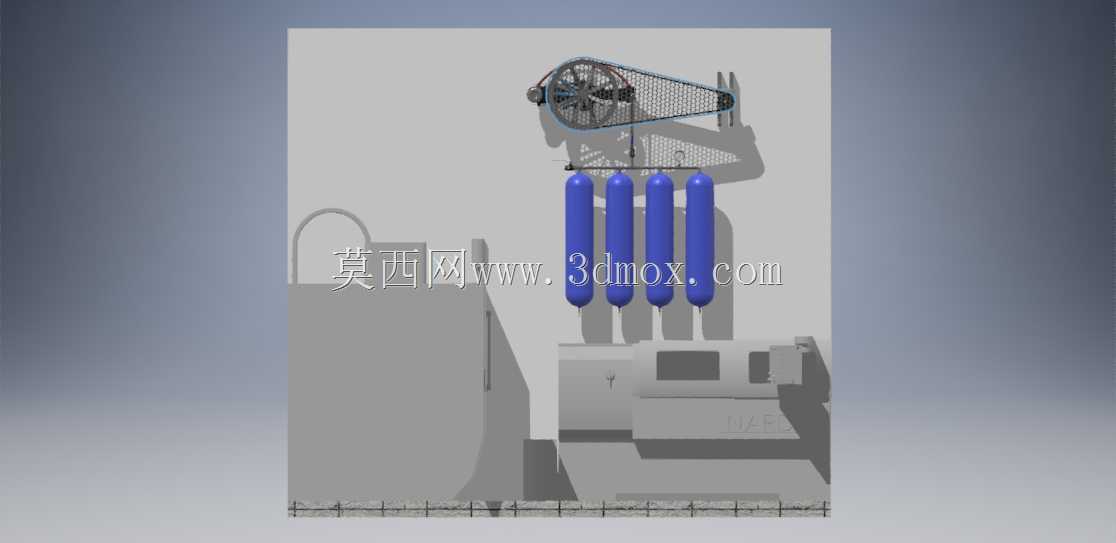

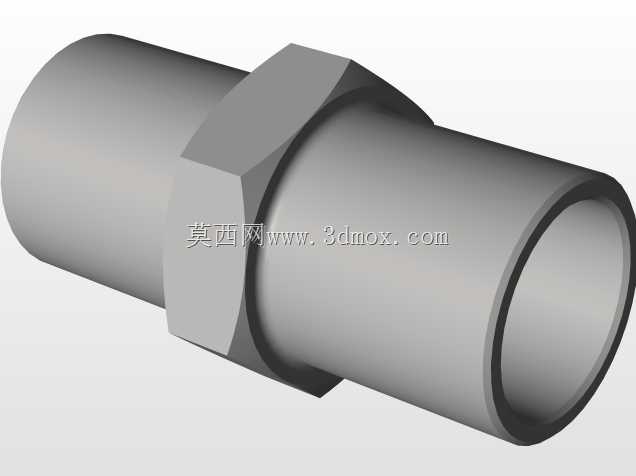

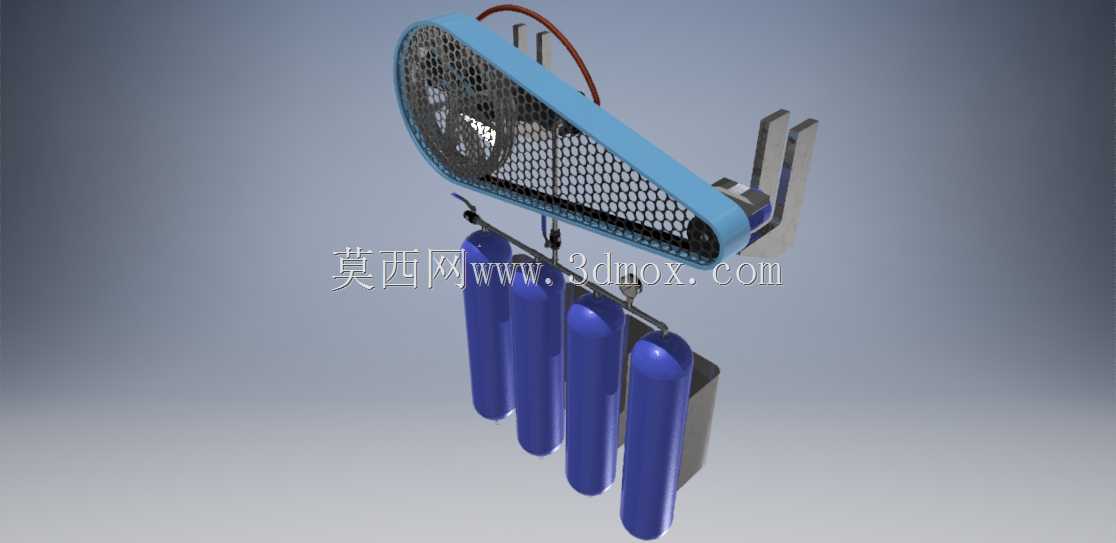

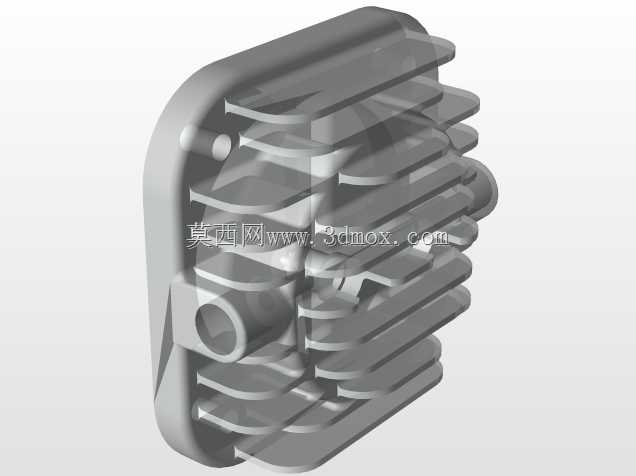

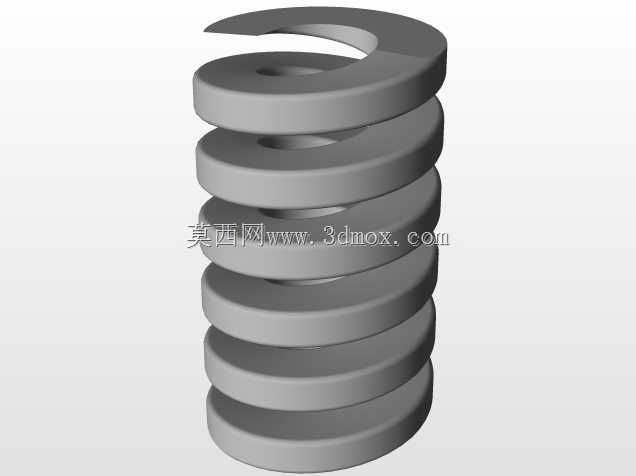

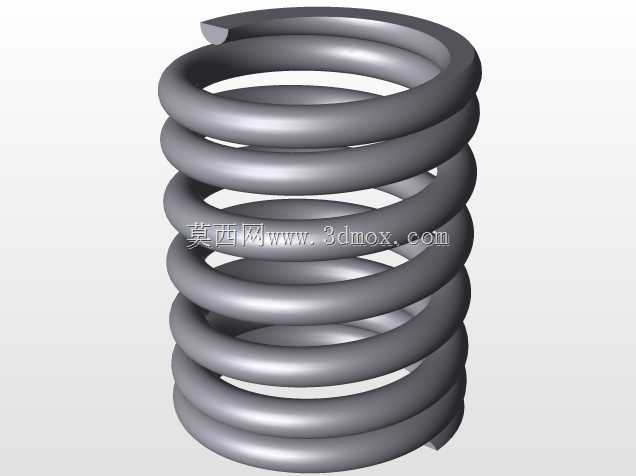

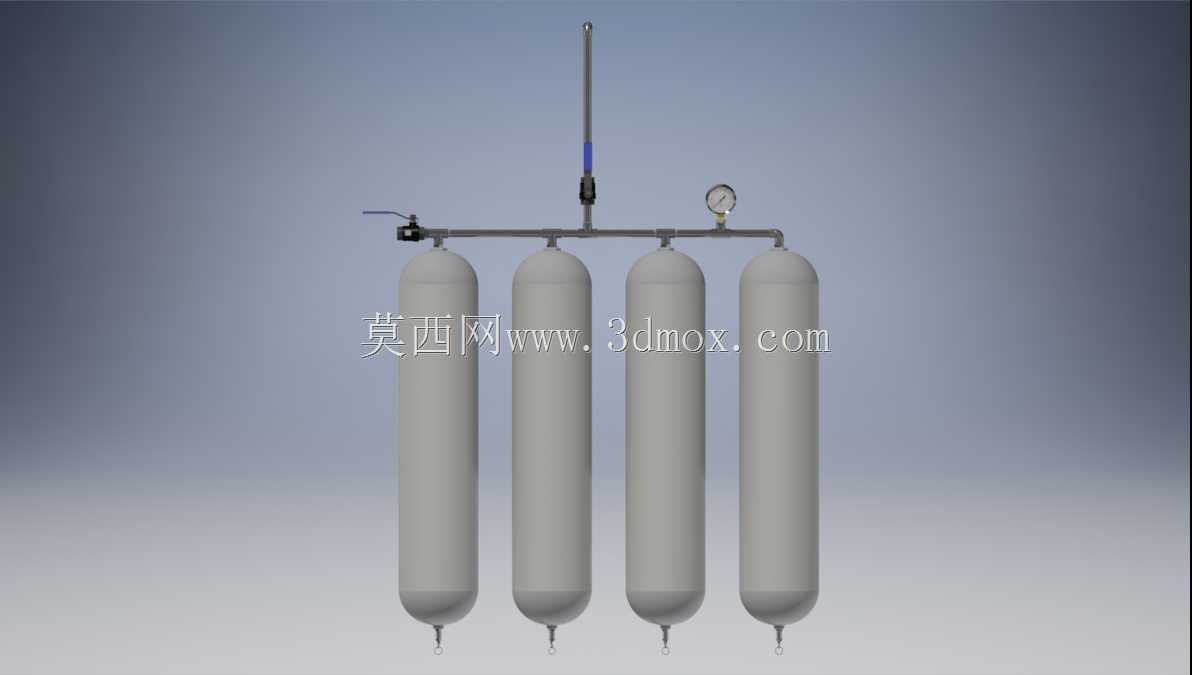

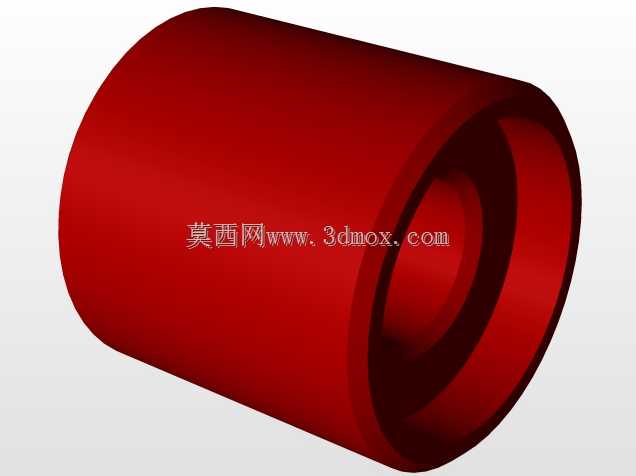

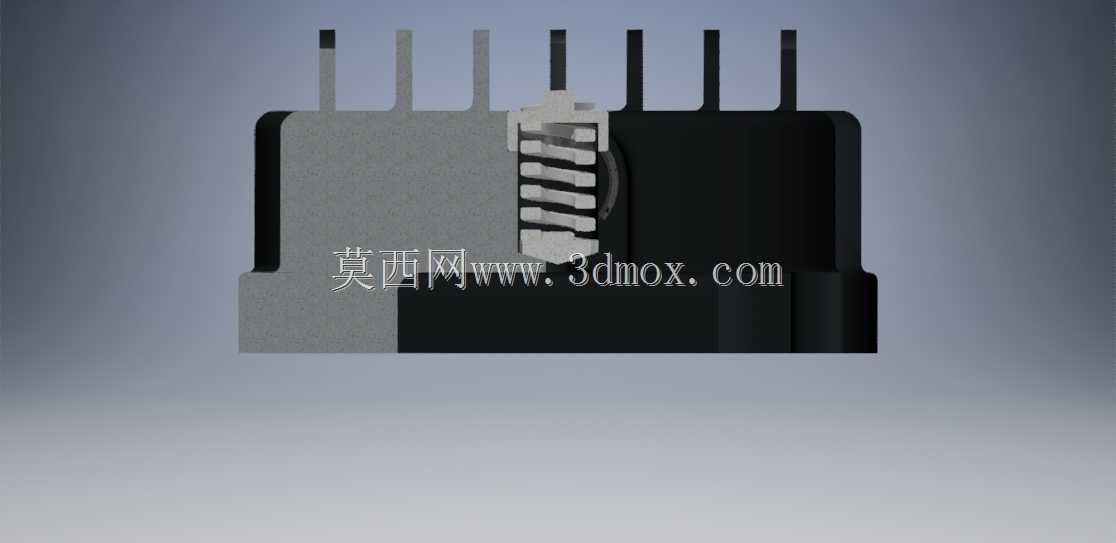

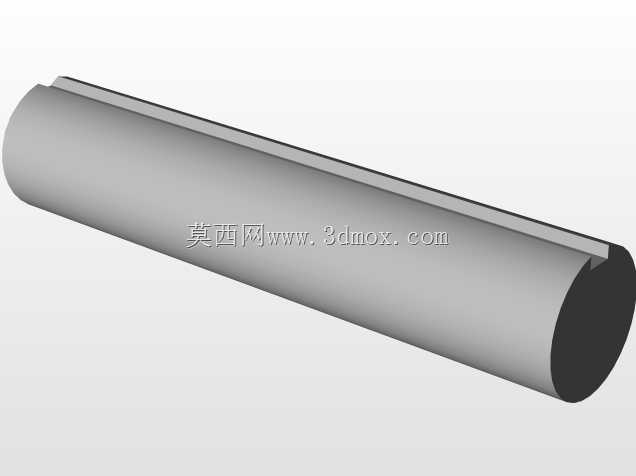

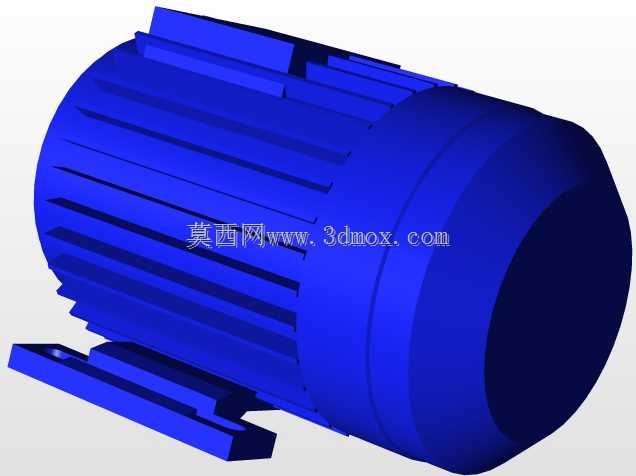

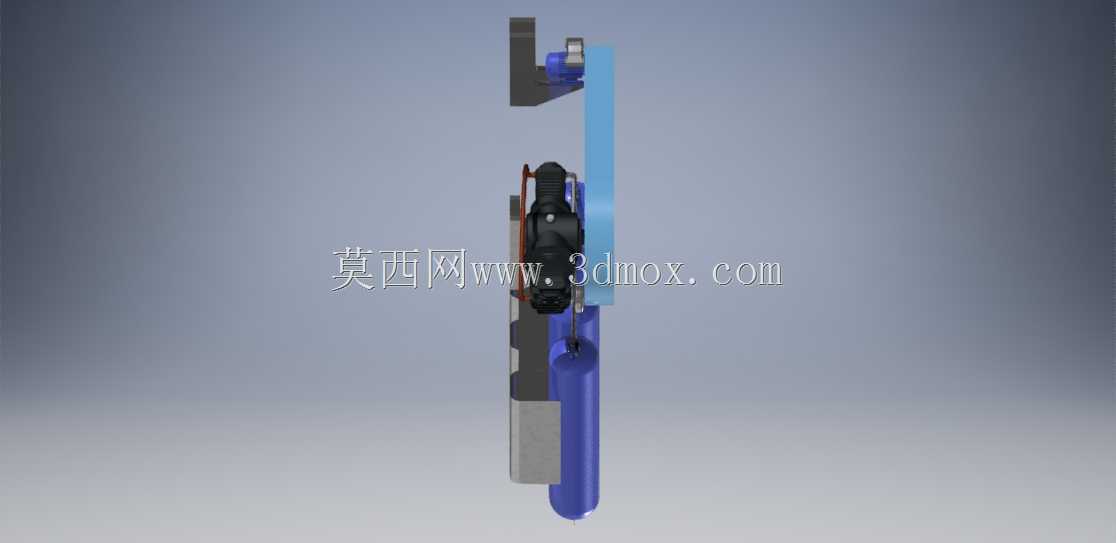

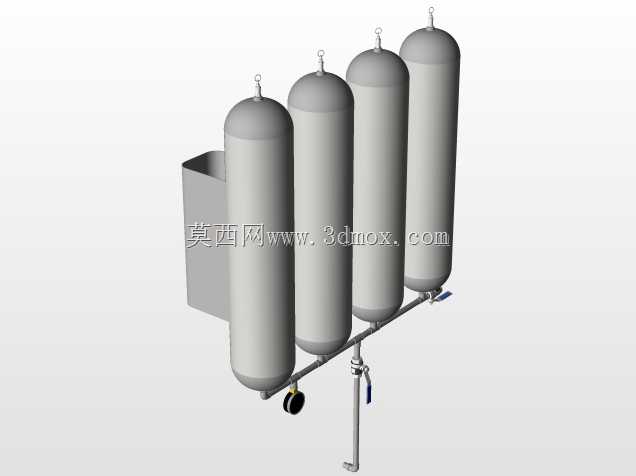

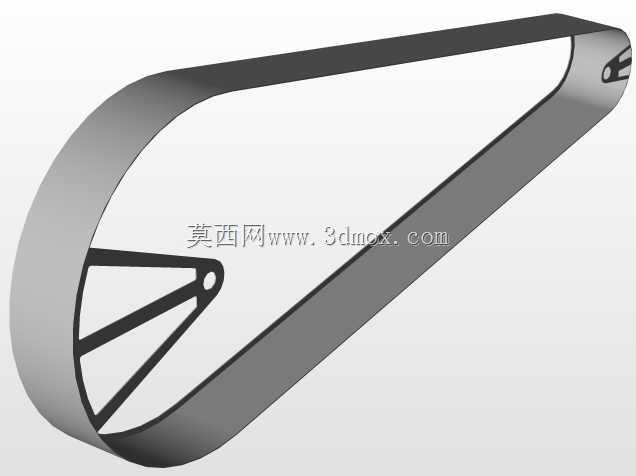

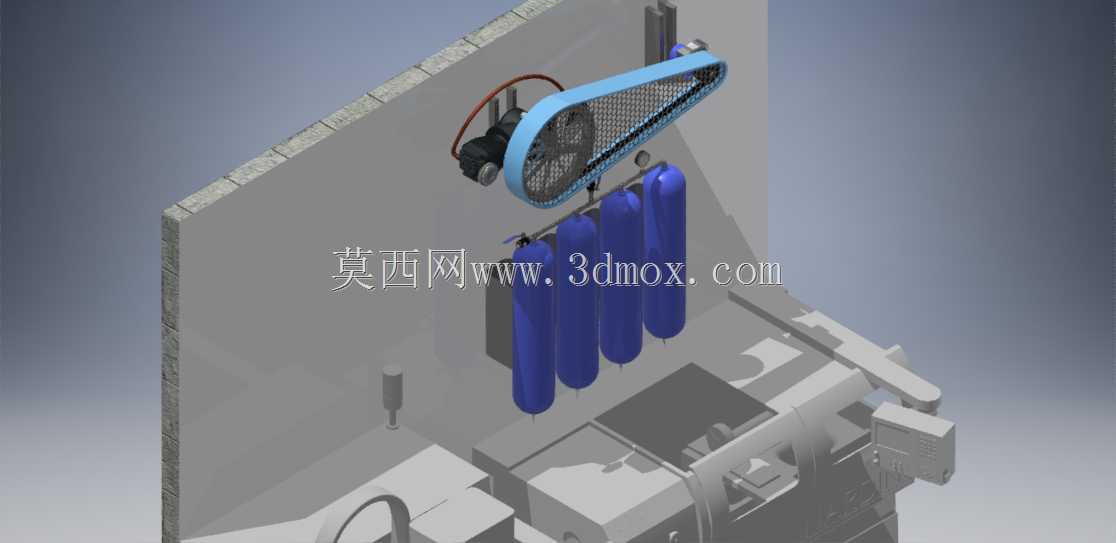

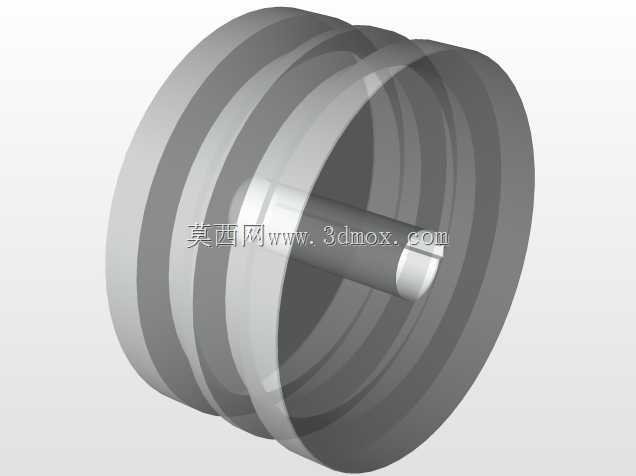

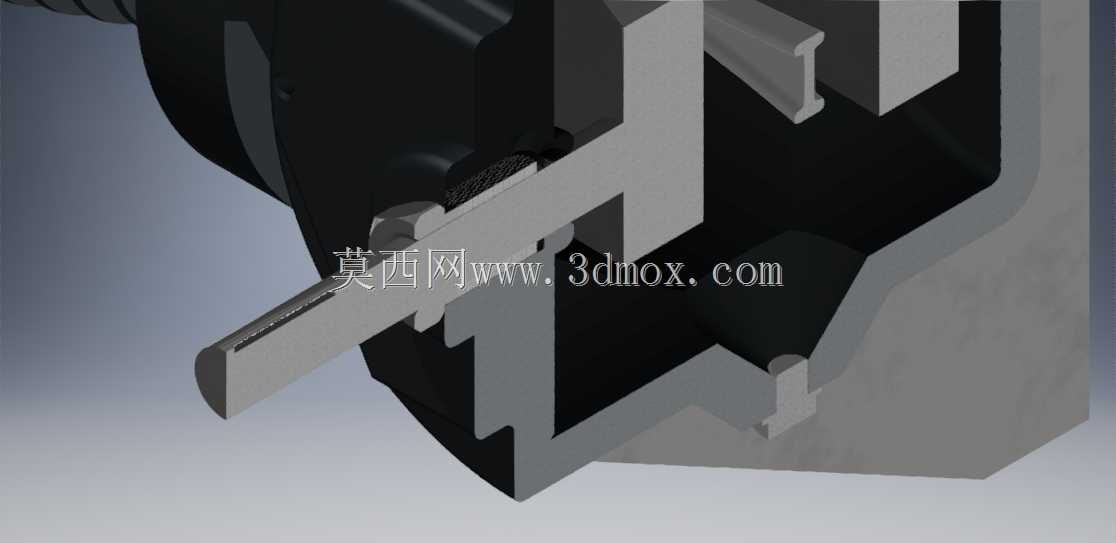

这款对置布局的立式压缩结构，最初的设计出发点是适配小占地空间的食品加工车间气源供给场景，在欧洲小型食品生产作业场所里，车间可用安装面积极其有限，常规卧式压缩机的横向延展尺寸往往难以塞进设备夹层或者墙角预留机位，因此整体结构采用立式中置飞轮、两侧对称布置气缸的对置形式，将整机的横向安装边界压缩到常规同排量卧式机型的六成左右，同时竖向尺寸也控制在常规立式单缸机型的高度范围内，不需要额外加高设备安装基础。从实际功能实现来看，两侧对置的活塞组件在飞轮带动下做反向同步往复运动，能够抵消单活塞运动产生的一阶往复惯性力，整机运行时的振动幅度比同排量单缸结构降低四成以上，不需要额外浇筑厚重的混凝土减震基础，直接通过底部螺栓固定在普通钢制设备机架上即可稳定运行，非常适合配套小型食品生产线的气动执行元件、气动控制阀、无菌吹气工位的压缩空气供给。结构设计上，飞轮采用轮辐式铸钢结构，轮缘厚度经过配重计算，刚好匹配两侧活塞组件的往复运动惯量，保证运转时转速波动控制在允许范围内，不需要额外加装大尺寸的外置飞轮。气缸部分采用分体式缸套结构，缸套与缸体之间预留有微小的冷却间隙，可接入车间现有循环冷却水回路带走压缩过程产生的热量，避免连续运行时缸内温度过高导致润滑油碳化、气阀密封件过早老化。两侧气缸的进排气阀采用舌簧阀结构，阀片厚度经过反复校核，在小排量工况下的启闭延迟比传统网状阀更低，容积效率能够提升八个百分点左右。安装边界方面，整机的外接接口全部布置在缸体顶部位置，包括进气口、排气口、冷却水进出口，管路排布时不需要绕到设备底部或者侧方，在狭小安装空间里也能方便完成管路对接，日常维护时拆开侧方盖板即可直接检查气阀、更换活塞环，不需要将整机从安装位拆解吊出。曲轴的支撑点采用双列深沟球轴承，两侧轴承座与缸体一体铸造成型，装配时同轴度更容易保证，长期运行也不会出现轴承偏磨导致的异响问题。这种对置立式结构的压缩设备，除了食品车间场景外，也可配套小型实验室气动测试台、移动式气源站使用，在有限空间内能够提供稳定的压缩空气输出，同时兼顾运行稳定性与维护便捷性。
