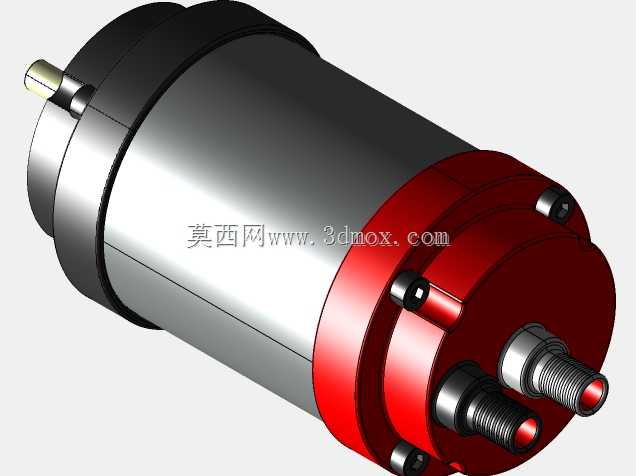

斜盘式固定排量制冷压缩机内部结构展示

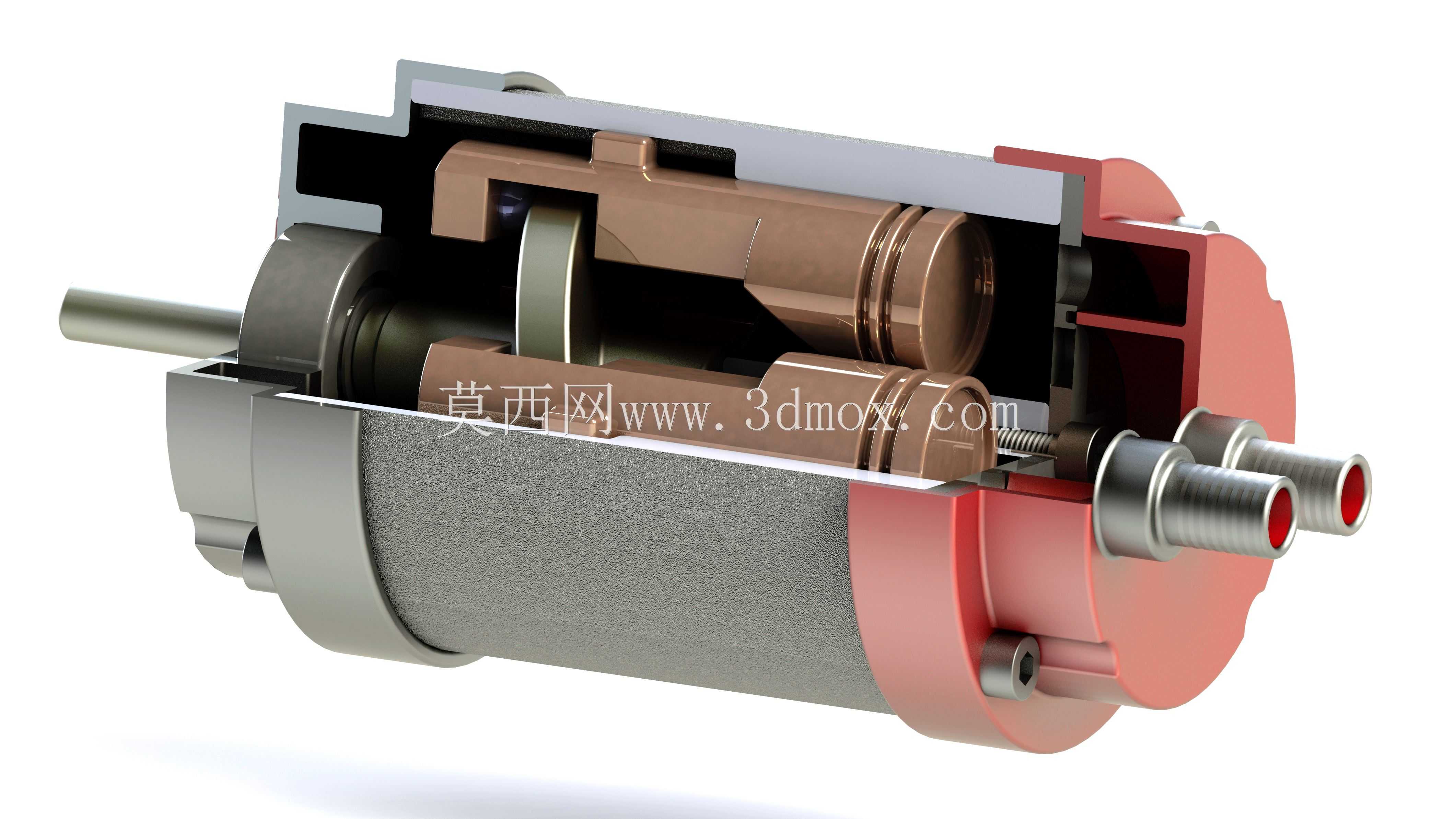

这款斜盘结构的定排量压缩部件，目前在乘用车空调系统、小型固定式制冷机组中应用占比极高，尤其是非变排量配置的经济型燃油车空调回路，几乎都采用这类结构的压缩单元做冷媒增压核心。从结构剖面能清晰看到，主轴贯穿整个壳体腔体，斜盘通过花键与主轴刚性连接，随主轴同步旋转，周向均匀布置的活塞通过滑靴与斜盘端面贴合，将斜盘的旋转运动直接转化为活塞的轴向往复运动，不需要额外的曲柄连杆转换结构，整体轴向尺寸更紧凑，非常适合发动机舱内狭小的安装空间布局。设计阶段首先要匹配安装边界，这类压缩机的壳体采用分段式压装结构，主体缸筒段为金属压铸壳体，端盖集成进排气阀组与管路接口，两个外伸的管路接口分别对应冷媒的高低压回路，接口采用标准外螺纹连接形式，安装时需要预留至少15mm的管路插拔操作空间，主轴输入端的轴伸长度需要匹配电磁离合器的安装尺寸，轴端的密封结构采用双唇口油封，能在主轴高速旋转时阻断腔体内部冷媒与外界的连通，避免冷媒泄漏问题。功能层面，固定排量的特性决定了它的排气量随主轴转速线性变化，不需要额外的排量调节控制阀组，结构可靠性比变排量机型更高，故障点主要集中在斜盘与滑靴的磨损面、活塞与缸孔的配合间隙上，建模时需要严格控制活塞与缸孔的配合公差，通常预留0.02-0.03mm的间隙保证往复运动顺畅，同时不会出现冷媒内漏。斜盘的倾斜角度直接决定了活塞的行程长短，也就是单转排气量的大小，设计时会根据目标制冷量需求反推斜盘倾角，倾角过大会导致滑靴接触应力超标，加速磨损，倾角过小则会让整机轴向尺寸不必要的增加，平衡性能与尺寸是这类结构设计的核心要点。壳体外部的安装支耳采用三点式布局，对应整车或机组上的安装支架位置，安装时需要在支耳与支架之间加装橡胶减震垫，阻隔压缩机工作时的往复振动传递到安装基体上，避免产生共振异响。进排气阀片采用薄弹簧钢片制作，建模时需要还原阀片的开启升程限制结构，保证阀片在活塞往复运动时能及时开启关闭，不会出现阀片断裂或滞后开闭导致的效率下降问题。
