双层结构工业带式输送设备三维设计

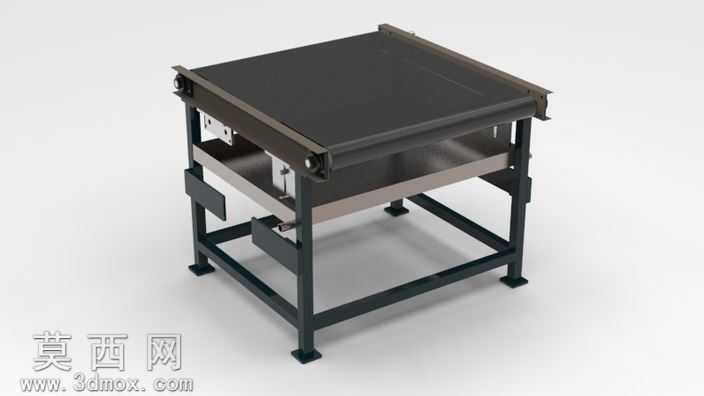

本作品为工业场景使用的带式输送设备三维模型，采用Solid Edge完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配关系与结构细节。模型渲染阶段采用工业级写实材质方案，输送带表面赋予哑光黑色橡胶材质，还原橡胶带的防滑纹理与哑光质感，清晰表现带面的平整张力状态；机架主体采用哑光黑色喷塑金属材质，精准还原型钢焊接机架的厚重质感与表面细微颗粒质感，中层置物平台赋予拉丝不锈钢材质，通过材质参数调整表现金属表面的细微反光与拉丝纹理，底部支撑脚座采用硬质工程塑料材质，区分不同部件的材质属性差异，提升模型的真实感。结构设计上，该设备采用双层功能布局，上层为核心输送作业面，两端设置传动辊筒结构，辊筒与机架通过轴承座实现转动连接，机架两侧设置导向挡边结构，避免物料输送过程中出现跑偏掉落问题；中层设置平整置物平台，可用于放置作业工具、待转运物料或配套检测元件，拓展设备的现场使用功能；底部采用方管焊接的框架式机架结构，四条支腿底部设置可调式脚座，可根据现场地面平整度调整设备水平度，保障输送带运行平稳，机架侧面设置有驱动电机安装位与张紧调节结构，预留了驱动组件的装配空间，符合实际设备的安装逻辑。设计思路围绕中小型物料的短距离转运需求展开，整体结构紧凑占地面积小，双层设计在不增加设备占地面积的前提下拓展了使用功能，框架式机架在保证结构强度的同时控制了整体重量，便于设备的移位与安装；建模过程中对所有焊接位置、连接孔位、安装基准面都做了精准还原，各零部件之间无干涉问题，可直接用于工程出图、虚拟装配验证、产线布局仿真等场景，模型的结构细节完全贴合实际工业带式输送机的生产制造标准，能够直观展现该类输送设备的构造特点与工作原理。
