JVL步进电机高精度三维结构模型

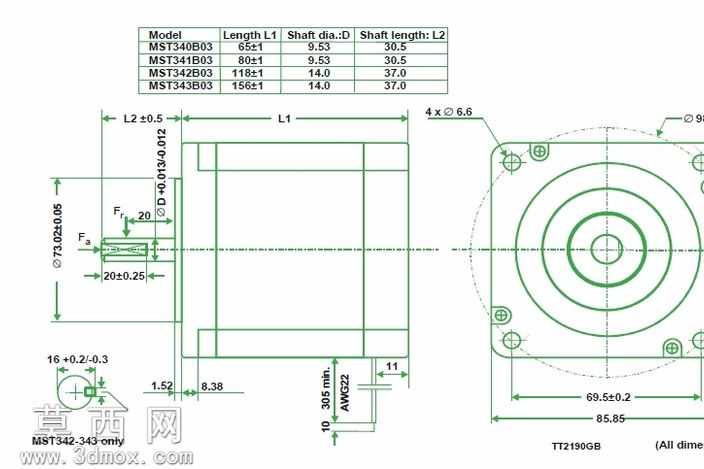

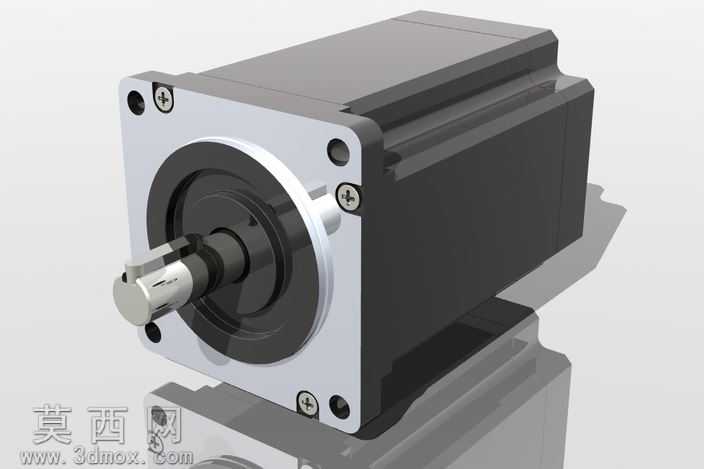

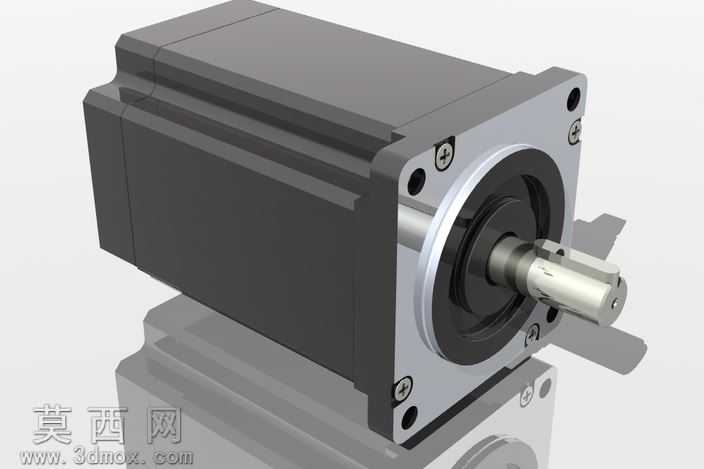

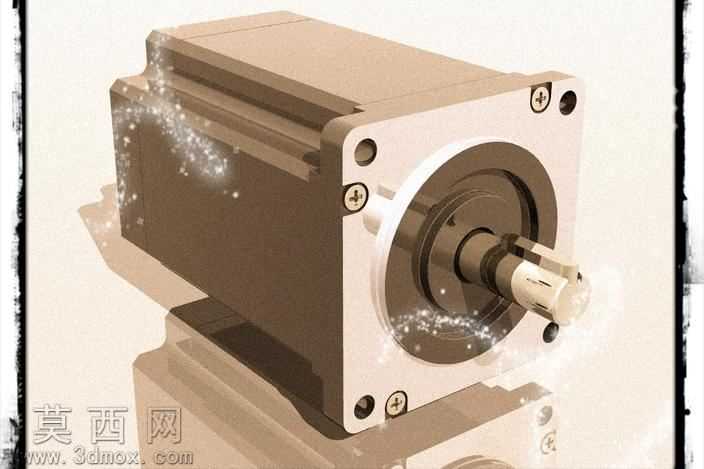

本模型为JVL步进电机的高精度三维建模成果，建模过程严格遵循步进电机的实际生产尺寸规范，完整还原了该款步进电机的全部结构细节。建模阶段首先依据步进电机的通用结构逻辑搭建基础框架，先构建电机的方形安装端盖主体，精准定位端盖上的四个安装螺丝孔位，还原端盖与电机主体壳体的装配契合结构，保证端盖止口与壳体的配合公差符合实际工业装配要求。随后构建电机的圆柱形主体壳体，还原壳体表面的散热筋结构细节，壳体壁厚按照实际步进电机的壳体厚度进行参数化设置，保证模型的结构比例完全贴合实物。接下来完成输出轴部分的建模，精准还原输出轴的轴径、键槽结构、轴伸长度，以及输出轴与前端轴承位的配合结构，同时还原端盖上固定用的十字螺丝细节，螺丝的头部槽型、螺纹段长度都按照标准紧固件尺寸进行建模，保证细节还原度。材质与渲染阶段，为电机主体壳体赋予哑光深棕金属材质，模拟电机壳体的喷塑金属质感，调整材质的粗糙度参数还原实物表面的微磨砂质感；前端安装端盖赋予银白金属材质，模拟铸铝端盖的金属光泽，调整材质的反射参数避免过度反光；输出轴部分赋予亮面金属材质，还原转轴的机加工金属光泽，固定螺丝赋予镀锌金属材质，还原标准紧固件的表面质感。渲染阶段采用柔和的侧方主光源搭配补光，突出电机的结构轮廓与材质质感，在电机的转轴、端盖边缘位置添加适当的辉光效果，提升渲染图的视觉表现力，同时通过光影层次区分不同部件的结构边界，让装配关系更加清晰直观。设计思路上，本模型以还原实物的装配逻辑为核心，所有部件均为可拆分的独立建模实体，能够清晰展示步进电机的外部装配结构，可用于机电设备的装配模拟、传动结构演示、工业产品展示等场景，模型的尺寸参数完全符合JVL对应型号步进电机的实际规格，可直接导入各类三维装配场景中使用，无需额外调整比例即可完成与其他传动部件的装配对接，模型的结构细节完整，既可以用于工业设计方案的展示渲染，也可以作为机械结构教学的演示素材，帮助学习者直观理解步进电机的外部结构与安装方式。
