汽车交流发电机前端盖三维结构设计

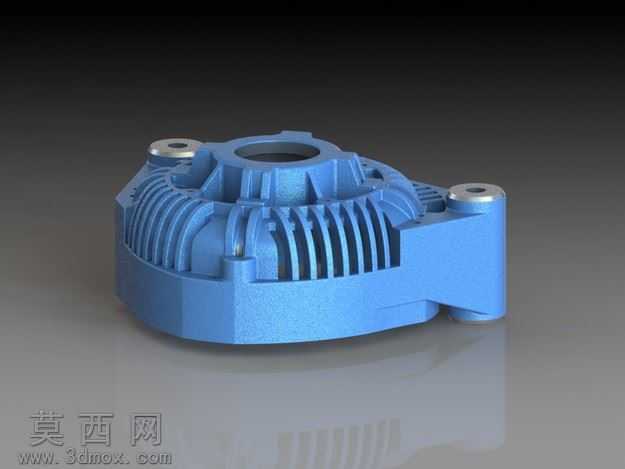

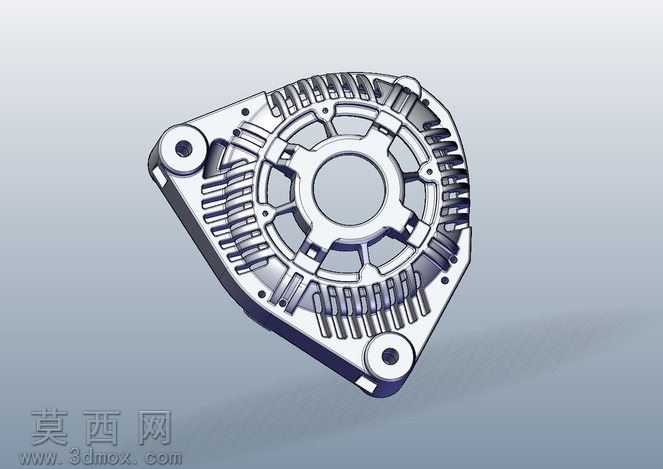

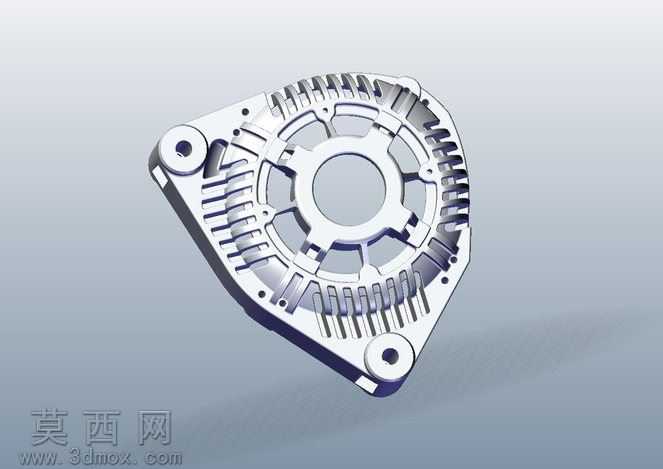

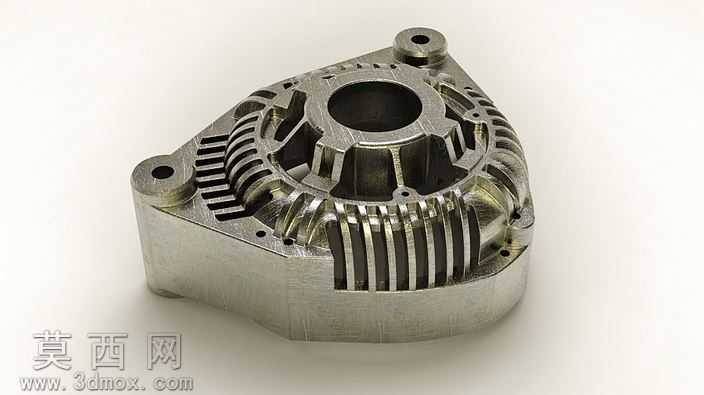

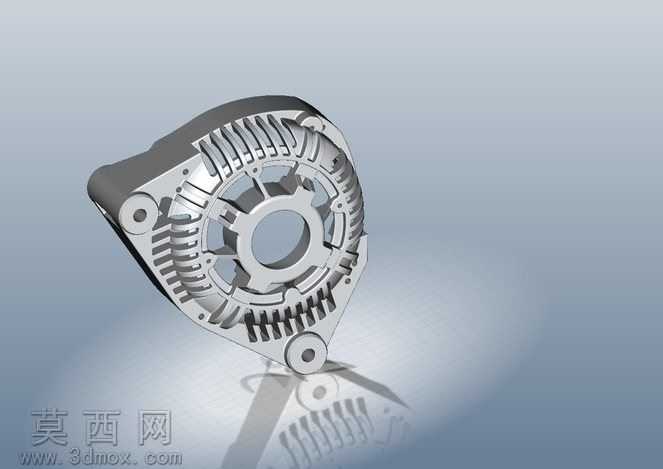

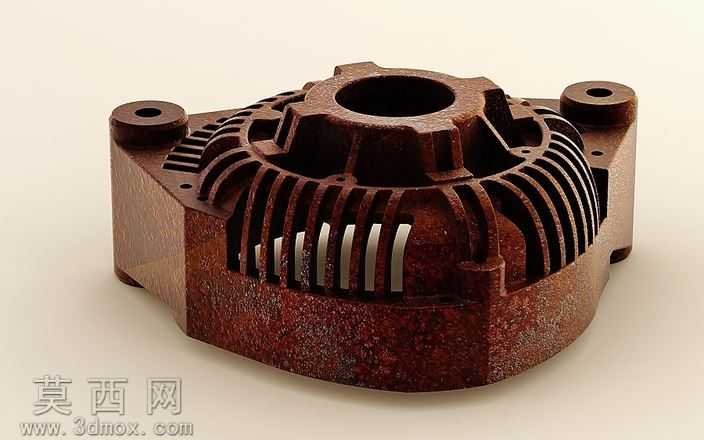

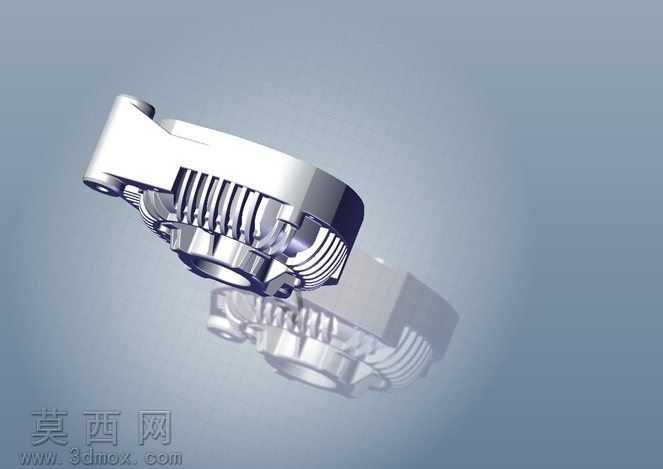

本作品为汽车交流发电机前端盖的三维参数化建模成果，建模过程严格遵循车用发电机端盖的实际生产设计规范，以SolidWorks为核心建模工具完成全特征构建。建模初期先梳理端盖的功能定位：作为发电机的前端防护与支撑构件，需要同时满足轴承定位、壳体连接、通风散热、安装固定四大核心功能，因此先绘制基准草图确定三个安装孔的中心距与定位基准，保证安装点位与发电机壳体、发动机安装位的尺寸匹配度。主体结构采用拉伸凸台构建基础轮廓，针对端盖的异形三角外形，通过多段样条曲线拟合外轮廓边界，保证外形与量产端盖的曲面流畅度一致；散热鳍片部分采用阵列特征完成等距排布，每一片鳍片的厚度、倾斜角度都经过参数化调整，既保证足够的散热通风面积，又避免鳍片过薄导致的结构强度不足，鳍片与端盖主体的衔接处做了R0.8-R1.5的圆角过渡，消除应力集中隐患，符合压铸成型的工艺要求。中心轴承座位置采用同轴心凸台设计，预留轴承安装的配合公差带，轴承座外圈与端盖主体之间通过放射状加强筋连接，加强筋的厚度从根部到端部做渐变处理，在不额外增加壁厚的前提下提升轴承座的抗振动能力，适配车用场景下的复杂工况。三个安装凸台位置做了局部加厚处理，内嵌安装孔的沉头结构，保证螺栓安装后端面平整无凸起；端盖表面的镂空通风槽采用拉伸切除配合圆周阵列完成，通风槽的开孔方向与发电机内部风叶的气流方向匹配，能够引导冷却气流顺利流经发电机定子、转子组件，提升整机散热效率。材质配置环节，针对端盖常用的压铸铝合金材料，调整材质球的金属粗糙度、反光度参数，还原铝合金压铸件的亚光金属质感，渲染阶段采用环境光配合定向补光，清晰呈现散热鳍片的排布层次、加强筋的结构细节以及安装孔位的位置关系，所有特征均保留参数化建模历史，可根据不同功率发电机的尺寸需求快速调整孔径、鳍片密度、安装孔位等参数，适配不同型号的交流发电机设计需求，建模过程中所有倒角、圆角、拔模斜度都符合压铸件的生产工艺要求，可直接导出工程图用于模具开模与生产加工。
