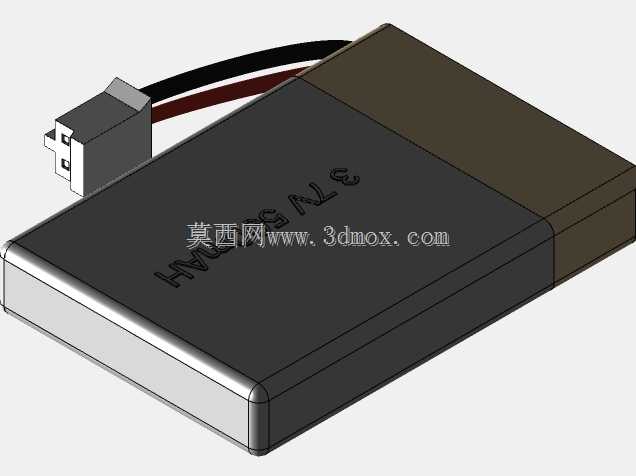

小型带出线接插件聚合物储能电芯结构

这类软包锂离子电芯常被嵌入各类小型便携电子设备、低功耗传感终端、小型工控手持模块内部作为独立供电单元，相比同容量圆柱电芯，软包封装的形态可以更好适配设备内部的异形安装空间，不会因固定电芯外形挤占主板布线、结构加强筋的排布位置。从结构设计来看，电芯本体采用铝塑膜热封封装，边缘做了圆弧过渡处理，避免组装过程中尖锐边角刮伤设备内部的排线、绝缘层，顶部引出的红黑动力线直接压接标准接插件，接插件的防呆卡扣结构可以避免产线组装时插反正负极，省去一线操作人员额外核对线序的步骤，也能降低设备使用过程中受振动出现接插件松脱的概率。设计阶段需要先匹配目标设备的供电续航需求，确定电芯容量对应的本体厚度，再结合设备内部的安装仓边界调整电芯的长宽尺寸，预留出接插件弯折、走线的空间，接插件出线位置的应力缓冲段需要做长度冗余，避免设备组装时拉扯导线导致电芯内部极耳断裂。实际应用中，这类电芯不需要额外搭配独立的电池仓固定结构，可以直接通过背胶粘贴在设备壳体内壁的平整区域，接插件直接对插在主板的供电座上，组装工序十分简便，适合小批量定制化电子设备的供电方案选型。建模过程中需要准确还原电芯本体的圆角尺寸、接插件的插接口公差、导线的出线角度，确保结构干涉检查时可以准确判断电芯与周边主板、壳体、其他元器件的安全间隙，尤其是电芯与发热元件之间需要预留足够的隔热距离，避免长期高温环境影响电芯循环寿命。软包电芯的外表面没有硬质金属外壳，建模时还需要标注出表面绝缘层的厚度范围，提醒结构设计人员在做固定压片设计时不要施加过大的局部压力，防止电芯内部受损出现鼓胀、漏液的风险。接插件的引脚定义、插拔力参数也需要在模型装配属性中对应标注，方便后续硬件设计人员匹配主板端的插座选型，不用反复核对实物样品的尺寸参数。
