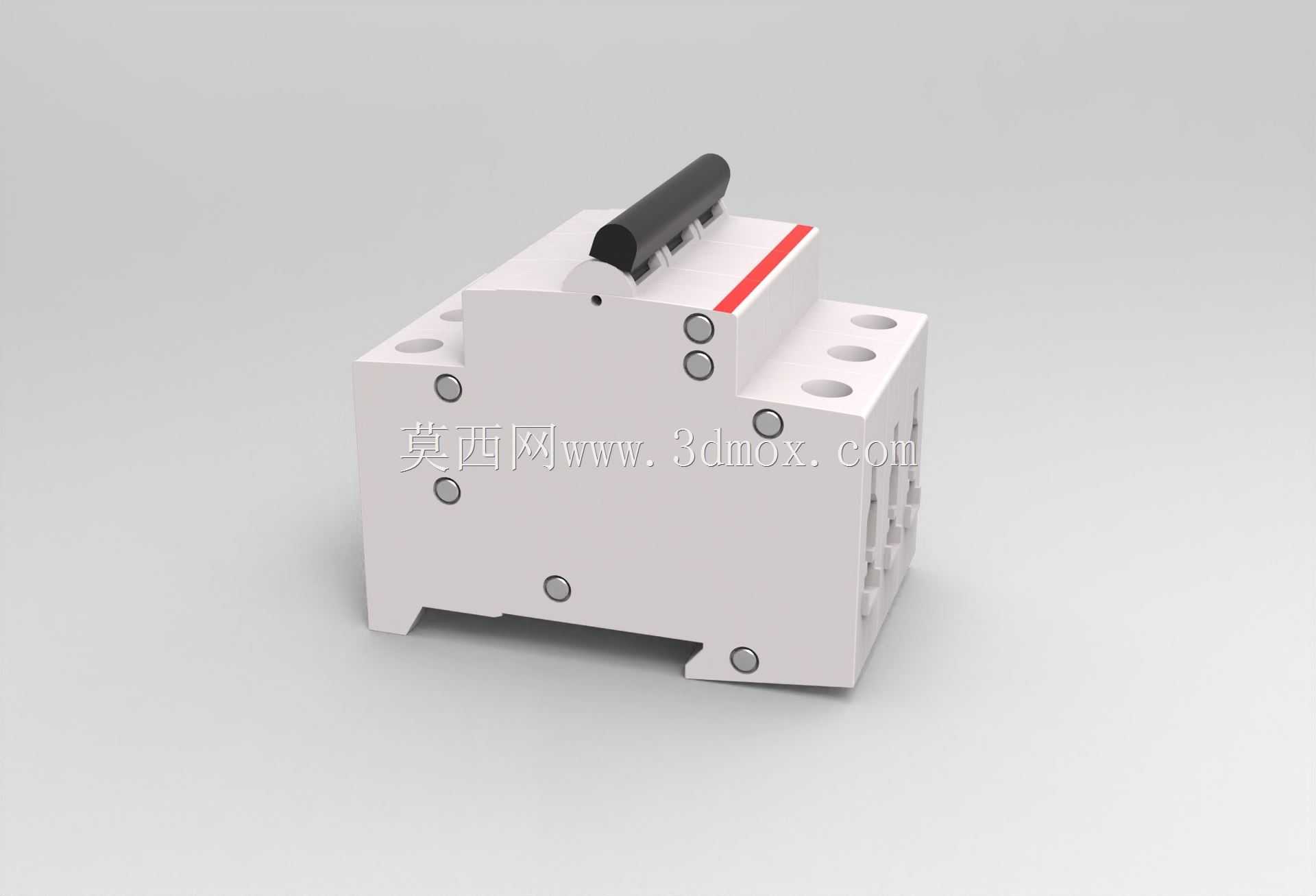

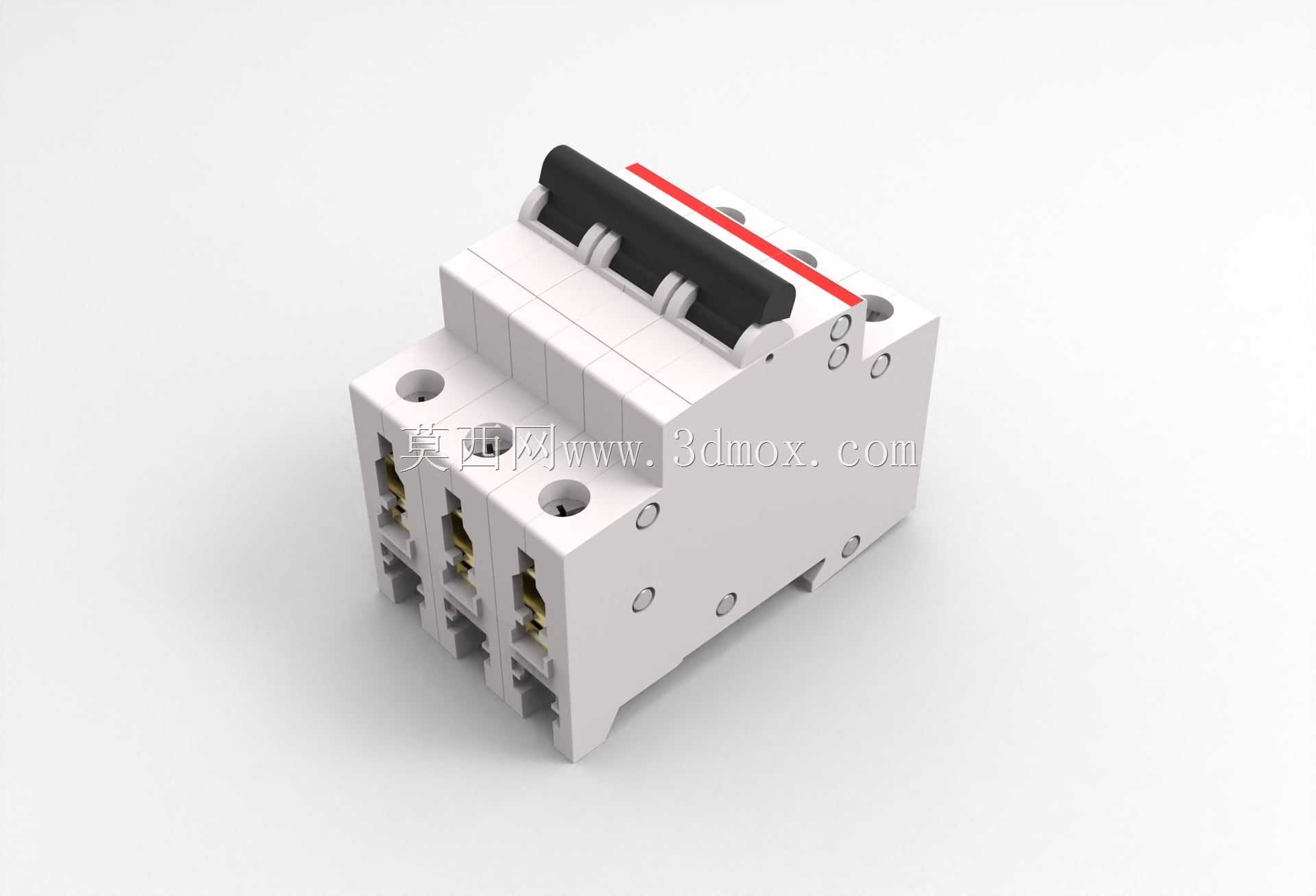

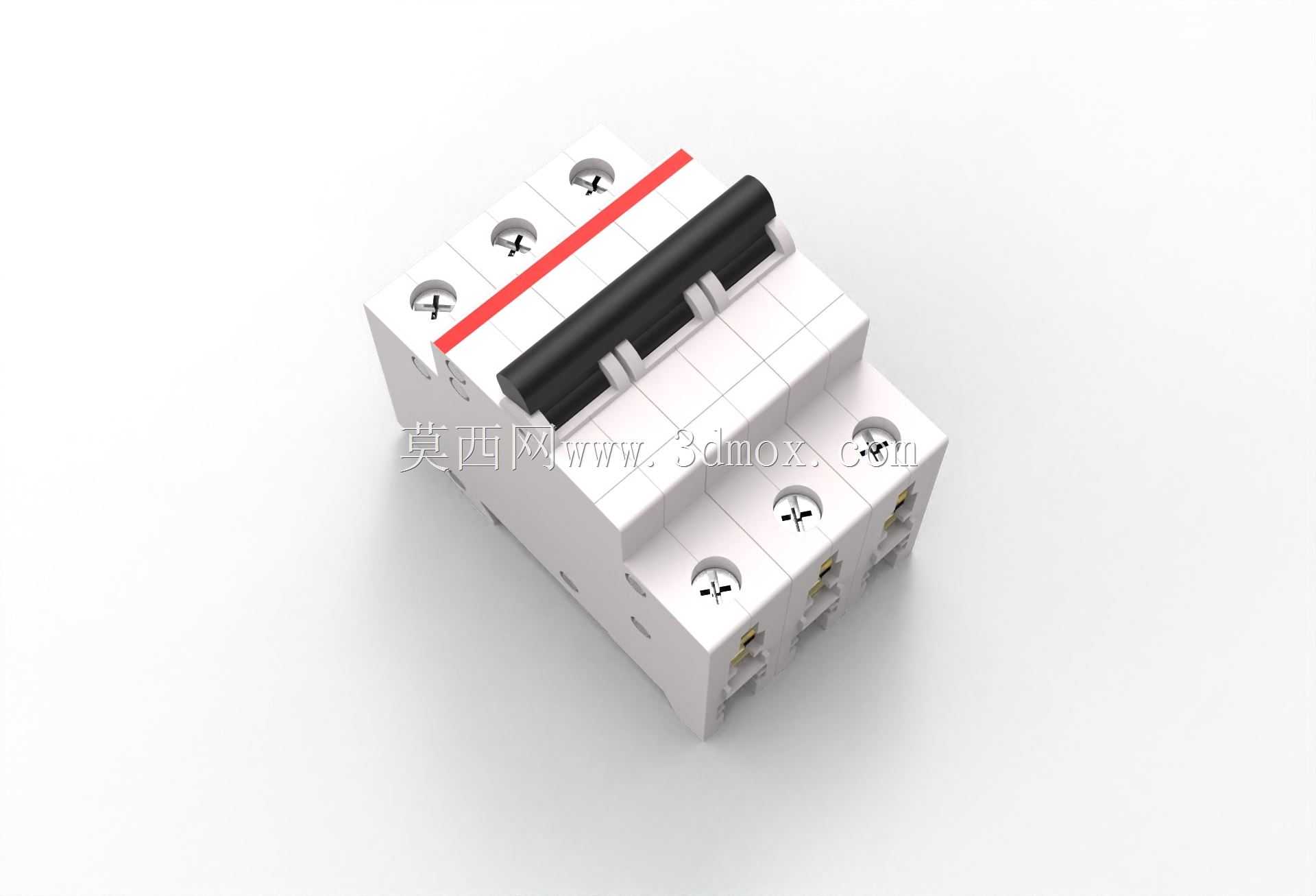

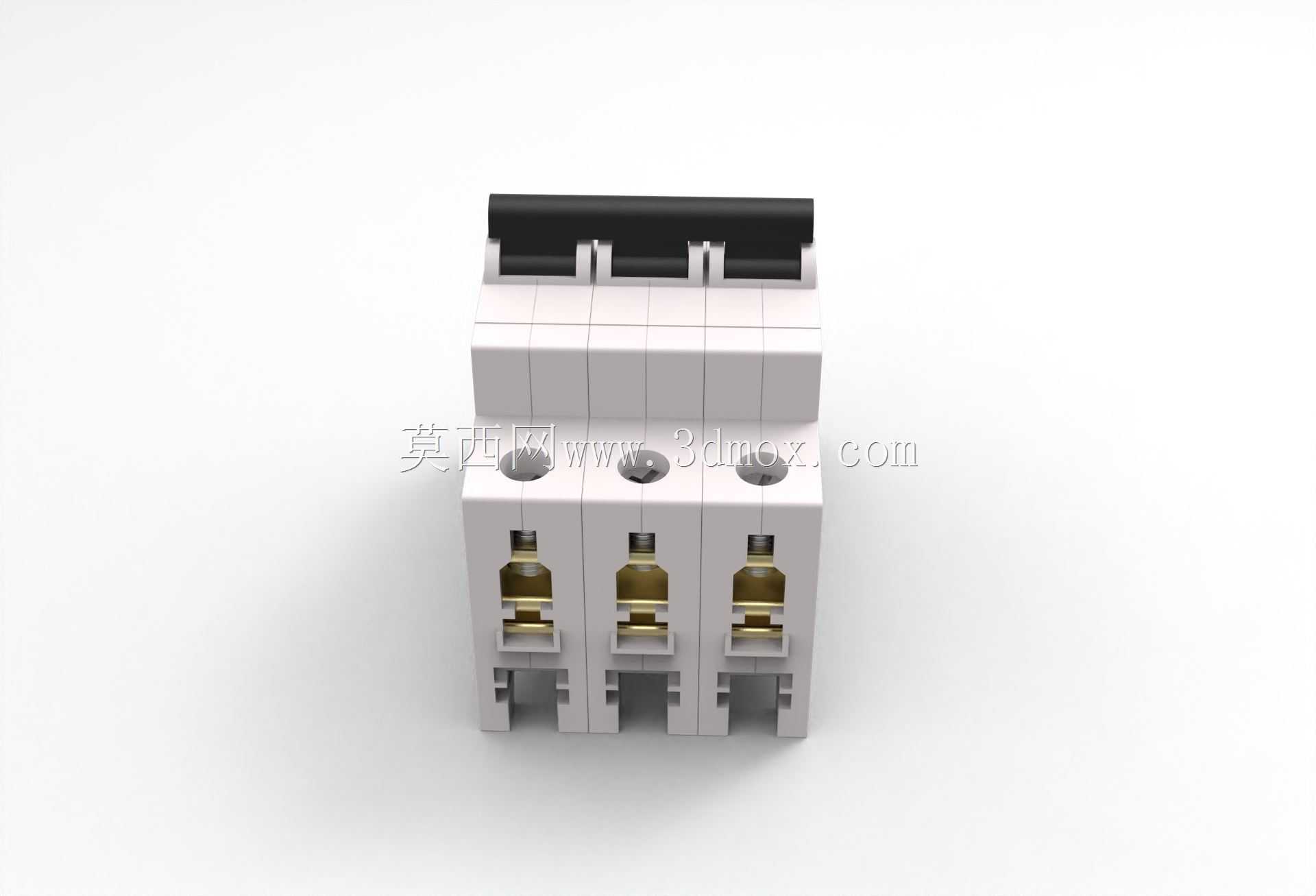

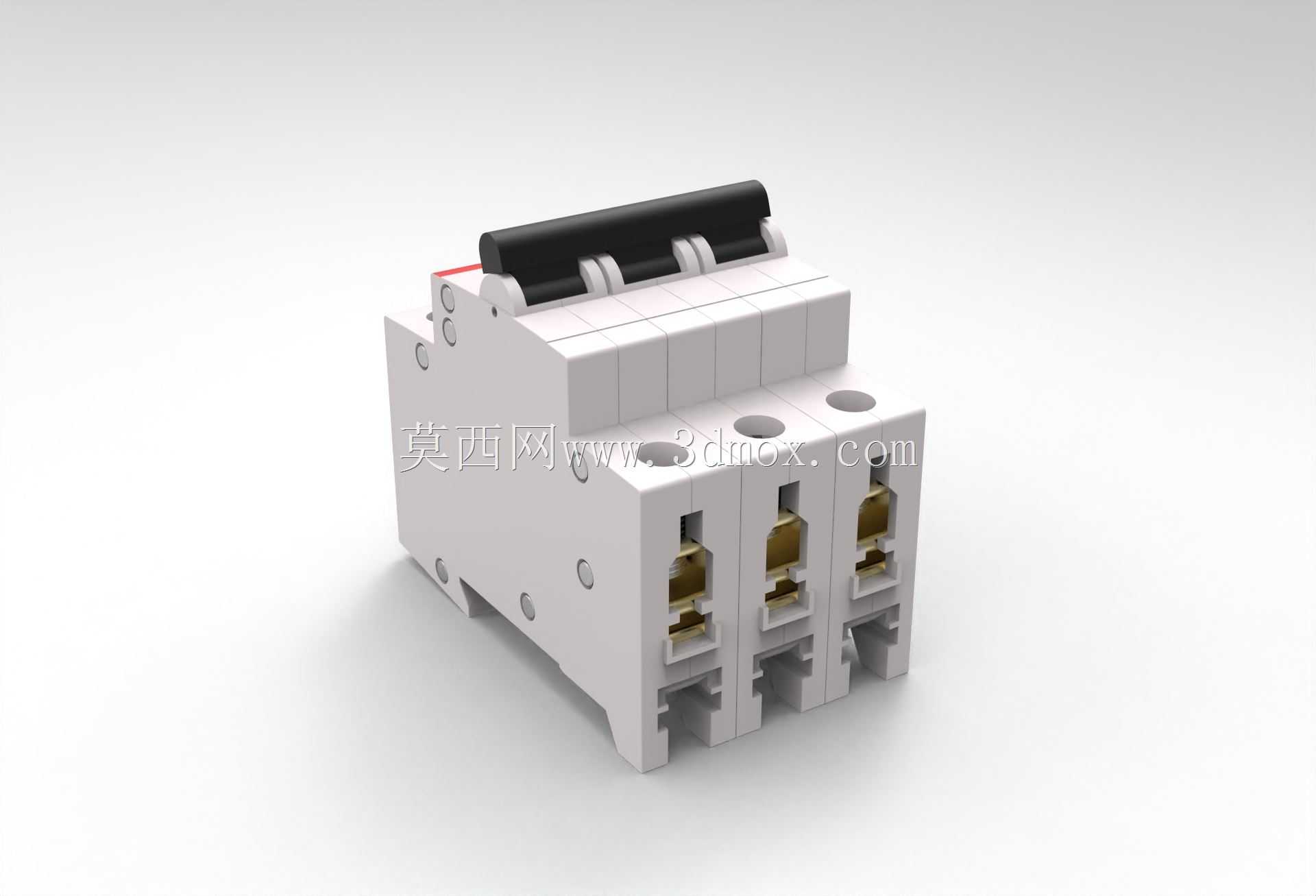

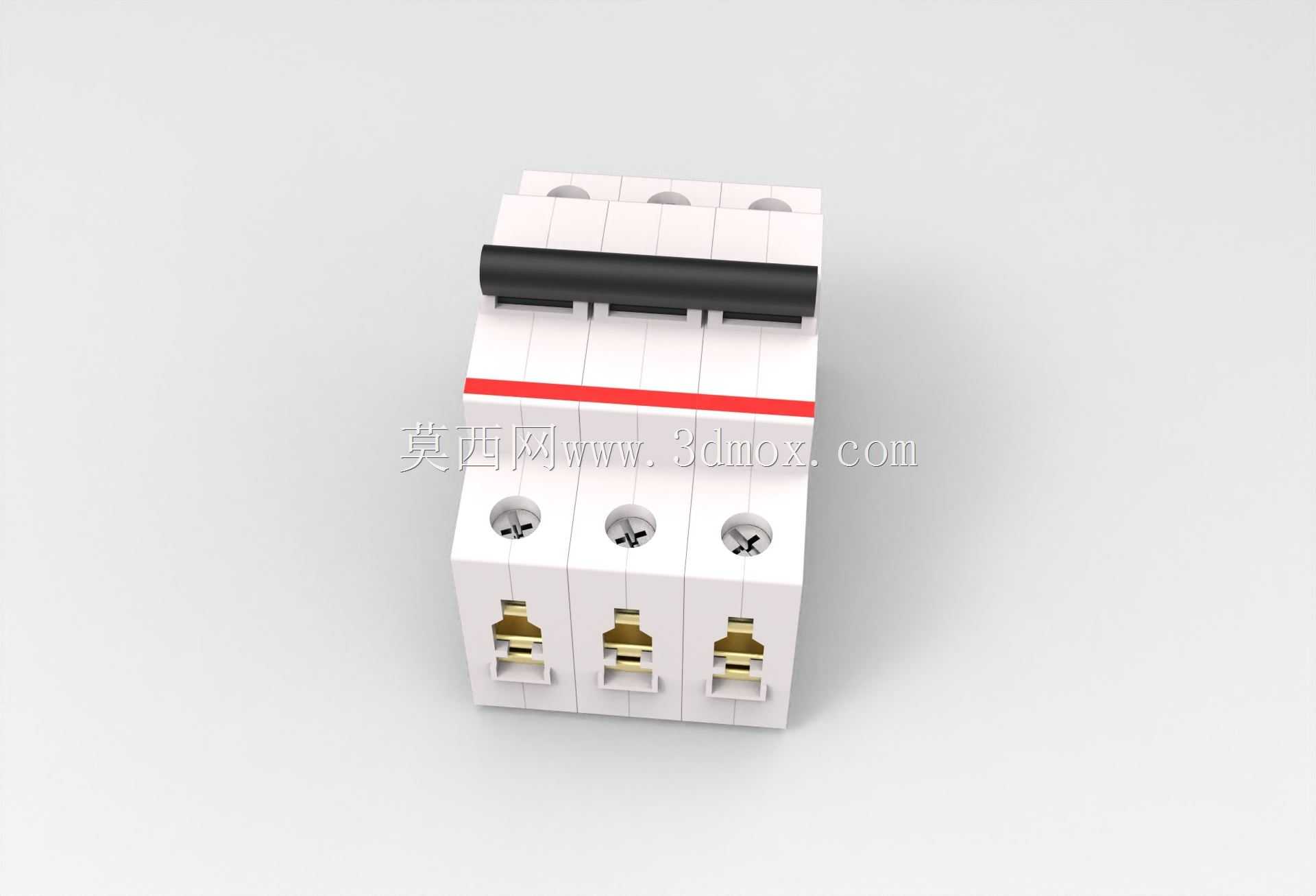

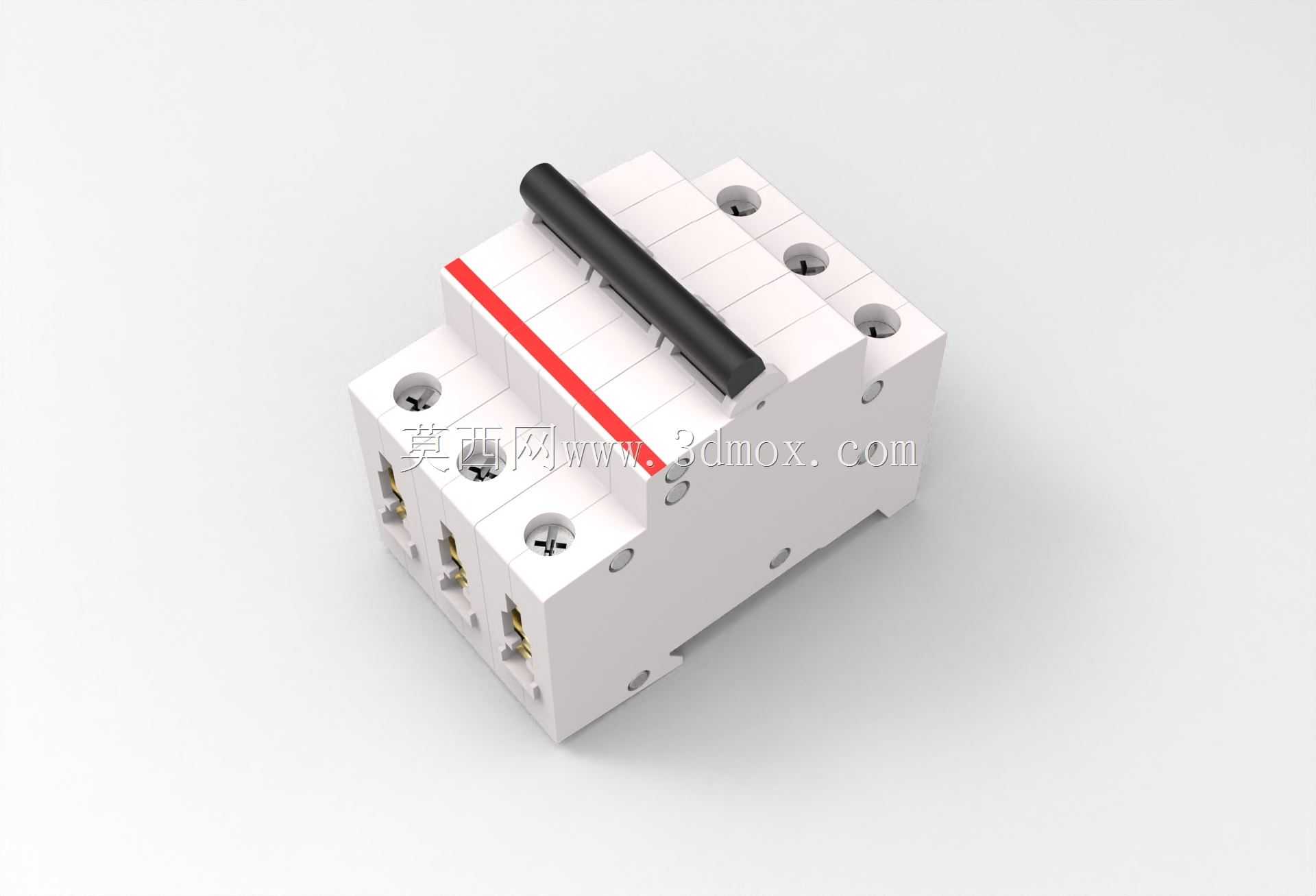

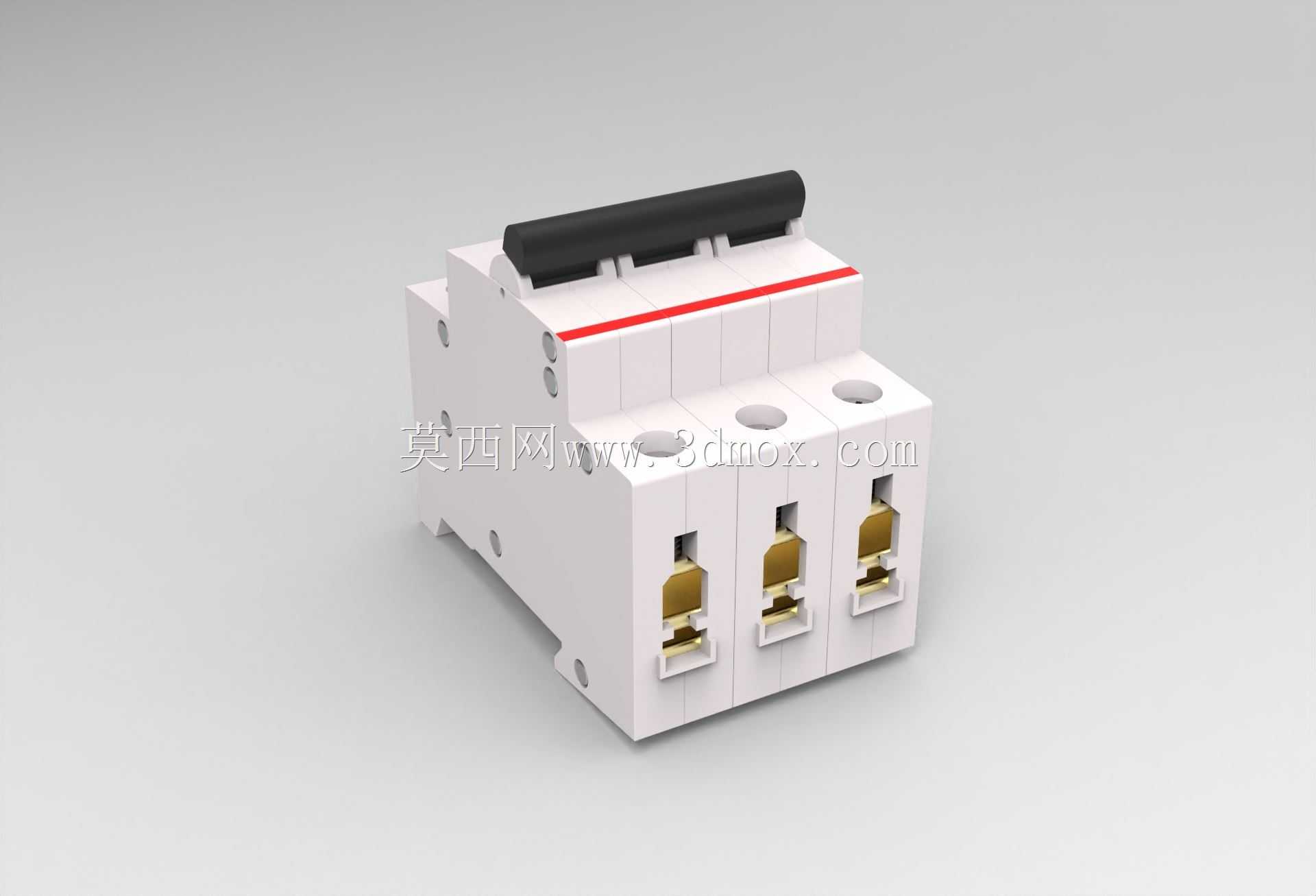

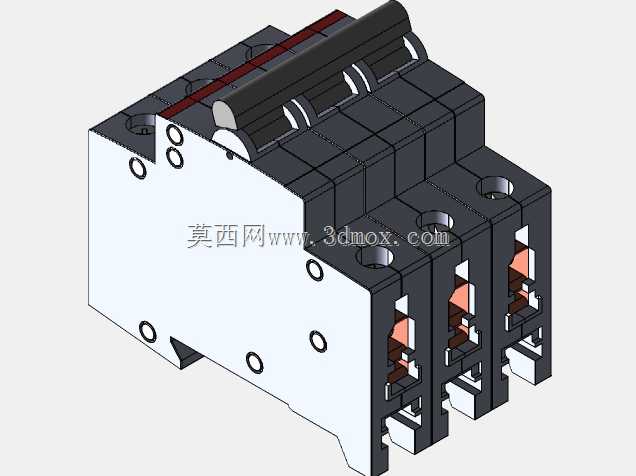

ABB三极微型断路器结构设计

这款三极微型断路器主要应用于低压终端配电场景，在工业控制柜、楼宇配电竖井、民用住宅入户配电箱、设备配套电控箱内都能见到这类元件的身影，核心作用是对末端三相回路做过载与短路保护，避免线路过流发热引发绝缘老化、电气起火等风险，同时可作为回路隔离开关使用，在设备检修时提供明显的电路断开点，保障运维人员作业安全。从功能设计上看，三个进线端与出线端分别对应三相交流线路的三个相线，内部集成了热脱扣与磁脱扣两套机构：热脱扣依靠双金属片受热形变的特性，匹配线路长期过载的电流特性，当回路电流持续超过额定值一定时长后，双金属片形变推动脱扣机构动作切断电路；磁脱扣则依靠电磁线圈的瞬时吸力，在回路出现短路大电流时瞬间触发脱扣，分断时间控制在毫秒级，能够快速切断故障电流，避免故障范围扩大。操作手柄采用联动设计，三极触点同步分合，不会出现单极断开导致的设备缺相运行问题，手柄位置有明确的合分闸标识，运维人员可直观判断回路通断状态。从结构设计思路来看，外壳采用高强度阻燃热固性塑料压制，具备良好的绝缘性能与耐冲击能力，能够承受分断短路电流时产生的内部电弧冲击与气压波动，不会出现外壳碎裂、飞弧外露的风险。进出线端采用压线框式接线结构，适配不同线径的铜导线，接线螺丝做了防脱落设计，避免安装时螺丝掉落遗失，接线端子处设计有防触电挡板，仅在导线插入时才会压开挡板接触导电件，降低安装过程中误触带电部位的风险。安装结构采用标准35mmDIN导轨卡扣设计，无需额外打孔固定，直接卡装在配电柜体的标准导轨上即可，卡扣自带弹性锁止结构，安装到位后会自动卡紧，不会因为柜体振动出现松脱移位，拆卸时仅需用螺丝刀撬动卡扣锁舌即可快速取下，方便后期回路调整与元件更换。外形尺寸完全遵循终端配电元件的模数化设计标准，单极宽度为标准18mm模数，三极总宽度为三个模数尺寸，能够和同系列的漏电附件、辅助触点、过欠压附件完美拼接，无需额外调整安装空间，在配电箱内排布时可与其他模数化元件整齐对齐，充分利用柜内安装空间。进出线端的接线空间做了优化设计，即使接入最大线径的导线，也不会出现导线挤压外壳、相邻端子安全距离不足的问题，端子的导电件采用镀铜锌合金材质，导电性能良好，长期运行不会出现氧化锈蚀导致的接头发热问题。灭弧室采用多栅格金属片结构，分断故障电流产生的电弧进入灭弧室后会被金属栅格分割成多段短弧，快速冷却熄灭，避免电弧持续烧蚀触点，有效延长元件的使用寿命，灭弧室的排气通道做了定向设计，分断时的高温气体只会向元件下方的安全区域排出，不会影响相邻安装的其他电气元件。
