六组联动凸轮传动执行机构结构

项目分类:3D模型 发布时间:2021-08-31 ID:256716

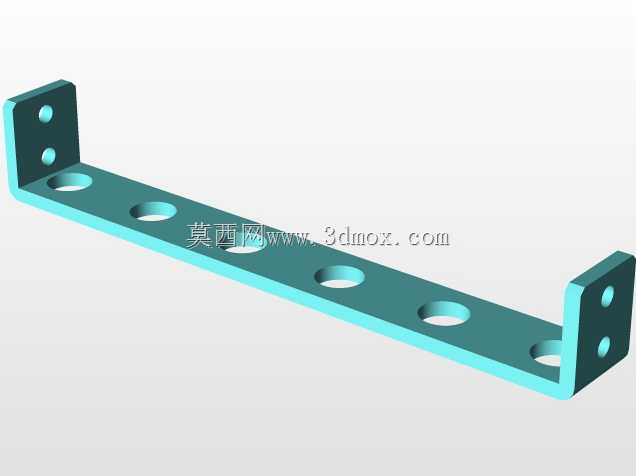

  • 六组联动凸轮传动执行机构结构

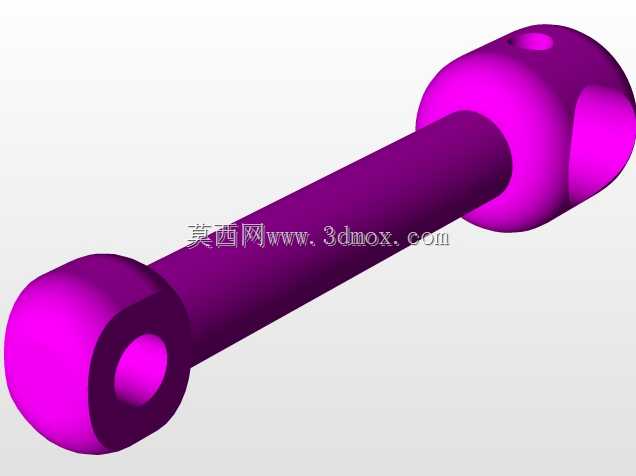

  • 六组联动凸轮传动执行机构结构

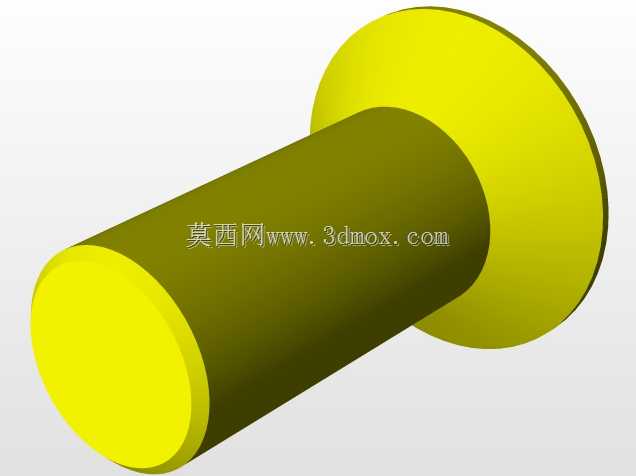

  • 六组联动凸轮传动执行机构结构

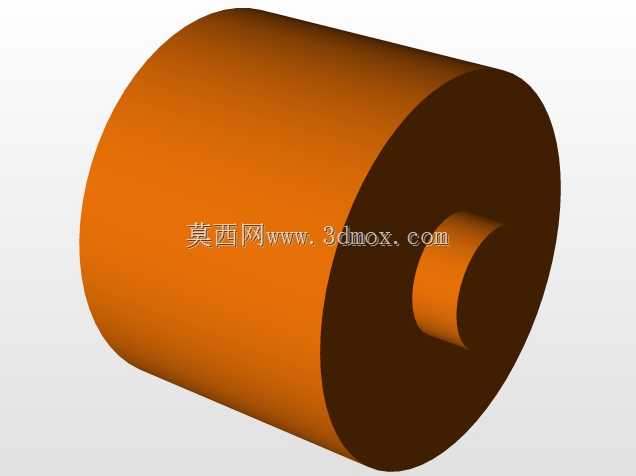

  • 六组联动凸轮传动执行机构结构

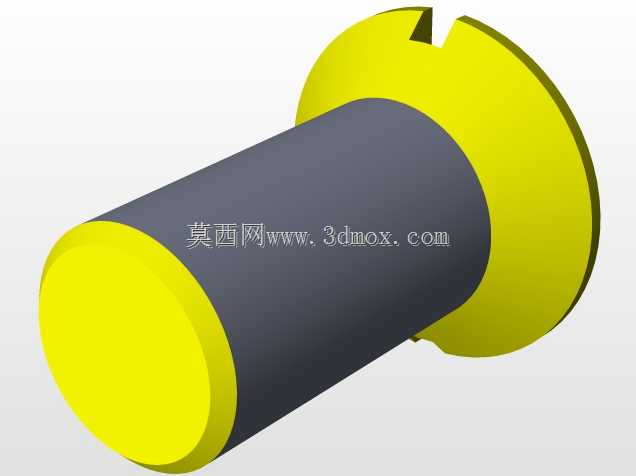

  • 六组联动凸轮传动执行机构结构

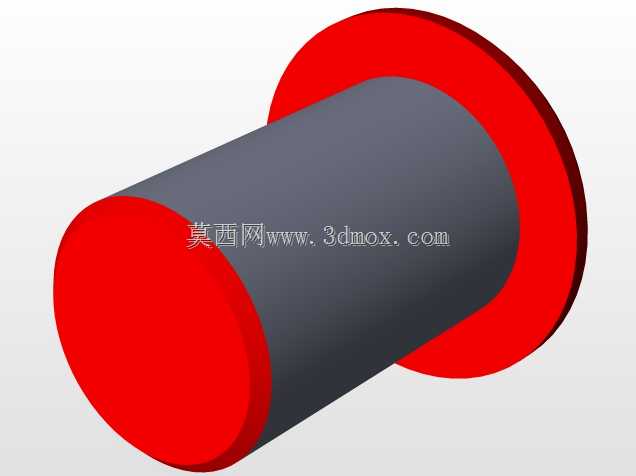

  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构
  • 六组联动凸轮传动执行机构结构

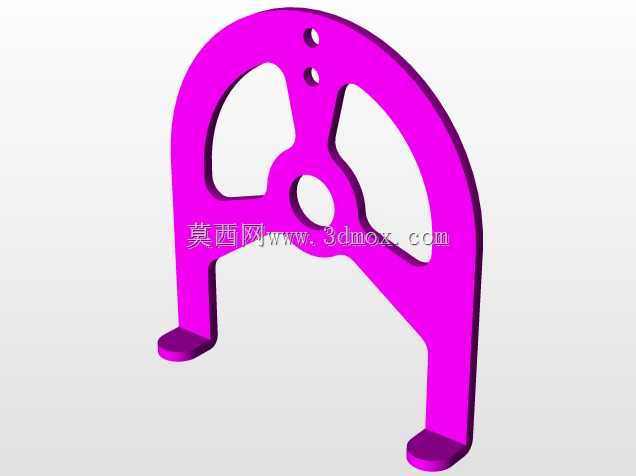

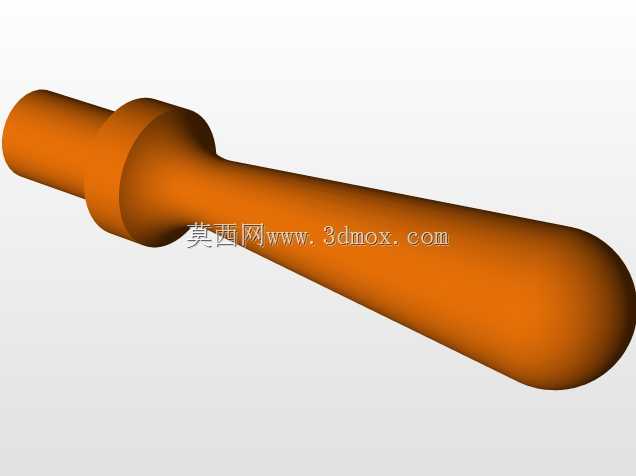

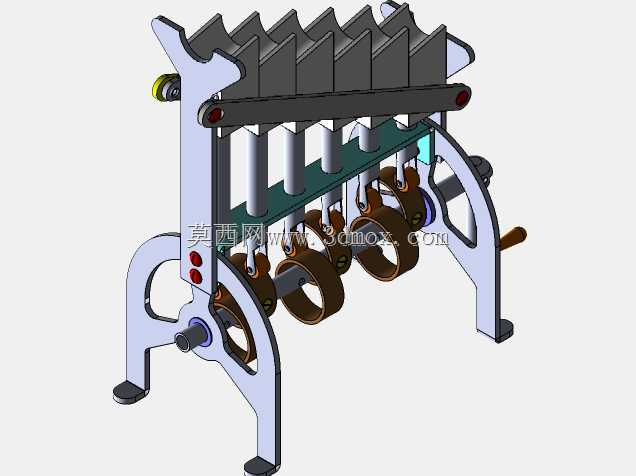

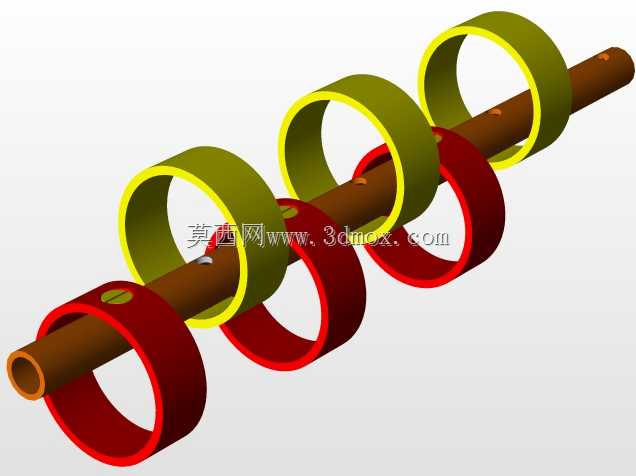

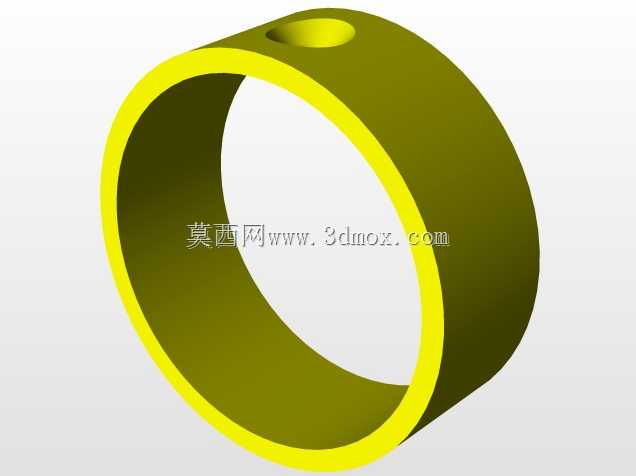

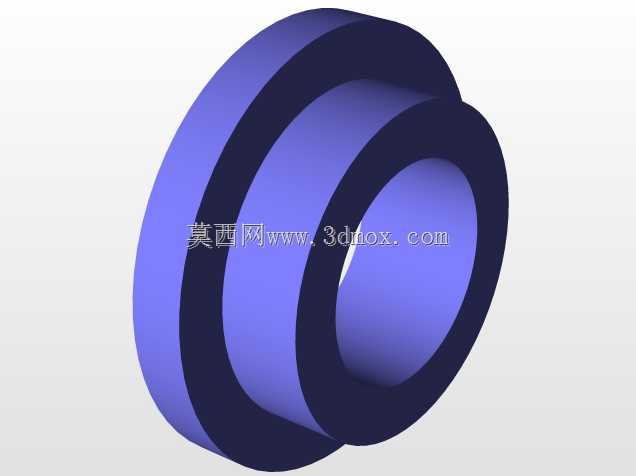

该组凸轮传动结构采用六组凸轮同轴布置的设计方案,核心应用场景覆盖轻工包装、纺织机械、小型自动化专机的周期性往复动作工位,可实现多工位同步顺序动作输出,替代多组独立驱动单元的复杂排布,大幅缩减执行端的驱动元件数量与控制逻辑复杂度。从实际用途来看,这套结构可直接适配需要多组推杆同步完成顶升、横移、压合等固定节拍动作的设备,比如小规格零件的顺序上料、多工位同步压装、纸品加工的分页递纸等工位,依靠凸轮轮廓的精准型线设计,能保证各执行端的动作时序完全匹配设备运行节拍,不存在气动元件常见的响应延迟、动作不同步问题,运行稳定性远高于分散驱动的执行方案。功能特性上,六组凸轮与下方的环形从动件一一对应,从动件搭配导向竖杆完成竖直方向的动作限位,上方的摆臂组件可将凸轮的转动行程转化为摆杆的往复摆动,整套机构仅需单侧输入转动动力,即可同时驱动六组执行端完成预设的动作循环,手动转动输入侧的摇柄即可直观验证所有动作的时序匹配度,方便前期调试阶段的动作校验。设计思路上,整体采用双侧立式支撑板作为承载基体,凸轮轴两端通过轴承座固定在支撑板上,保证轴系转动的同轴度,避免长轴转动出现的挠曲变形问题;从动件与凸轮接触的位置采用耐磨铜套结构,减少长期往复运行的磨损量,导向竖杆与安装板之间加装直线衬套,降低推杆往复运动的卡滞风险;所有支撑件均做等强度减重处理,在保证结构刚性的前提下控制整体重量,降低驱动端的负载。安装边界方面,双侧支撑板的底部支脚预留了标准安装孔位,可直接固定在设备的安装台面上,输入轴端伸出支撑板外侧,可通过联轴器连接减速电机或者手动摇柄,整体横向占用空间适配多数中小型专机的内部安装尺寸,竖向高度可根据实际推杆行程需求调整导向杆的长度,不需要改动核心的凸轮轴系结构,拓展适配性较强。整套结构的动作时序完全由凸轮轮廓决定,一旦加工完成即可长期保持稳定的动作节拍,不需要频繁调整参数,非常适合固定节拍的大批量生产工位使用。
