小型水下遥控探测航行器结构组件

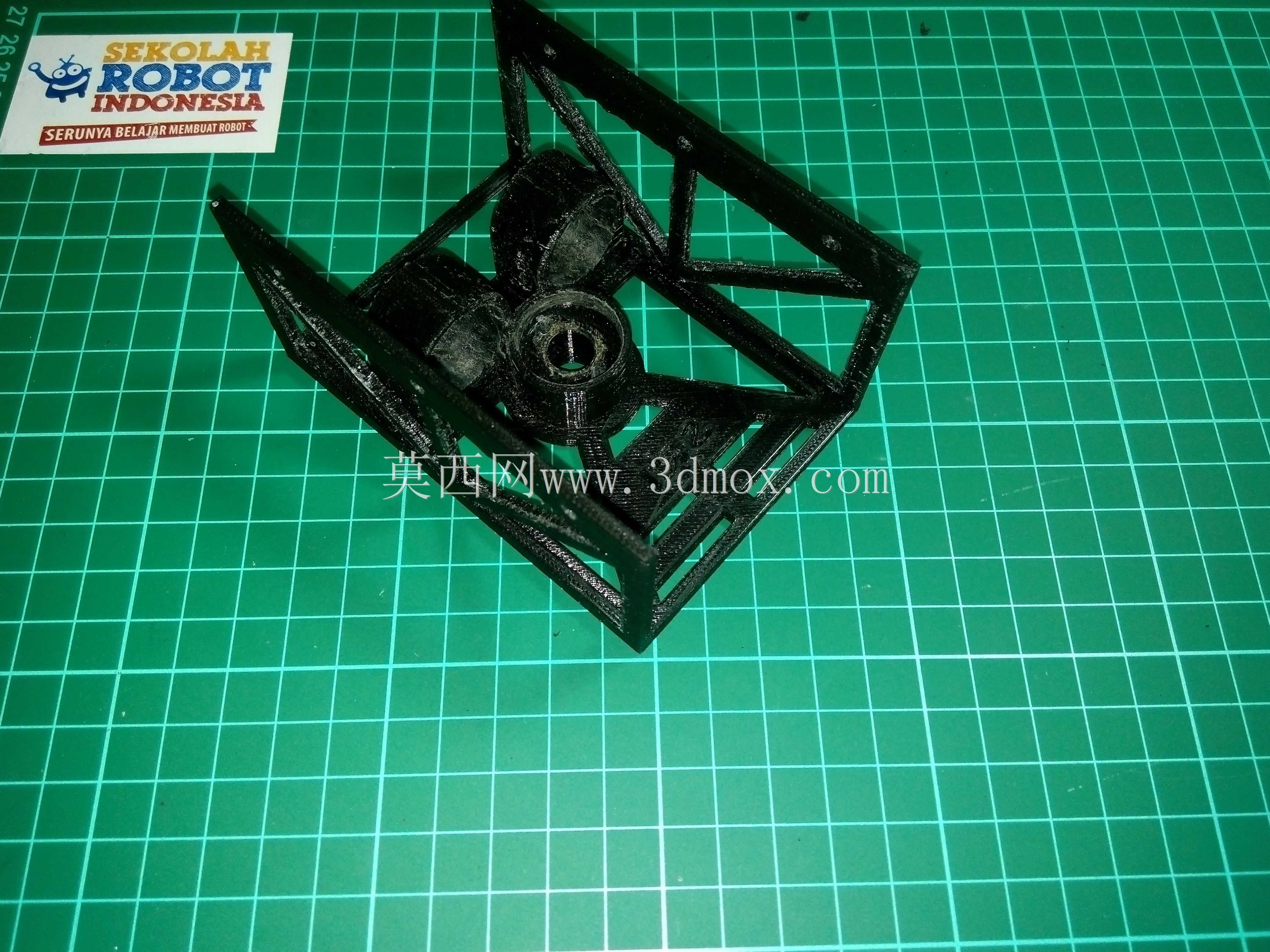

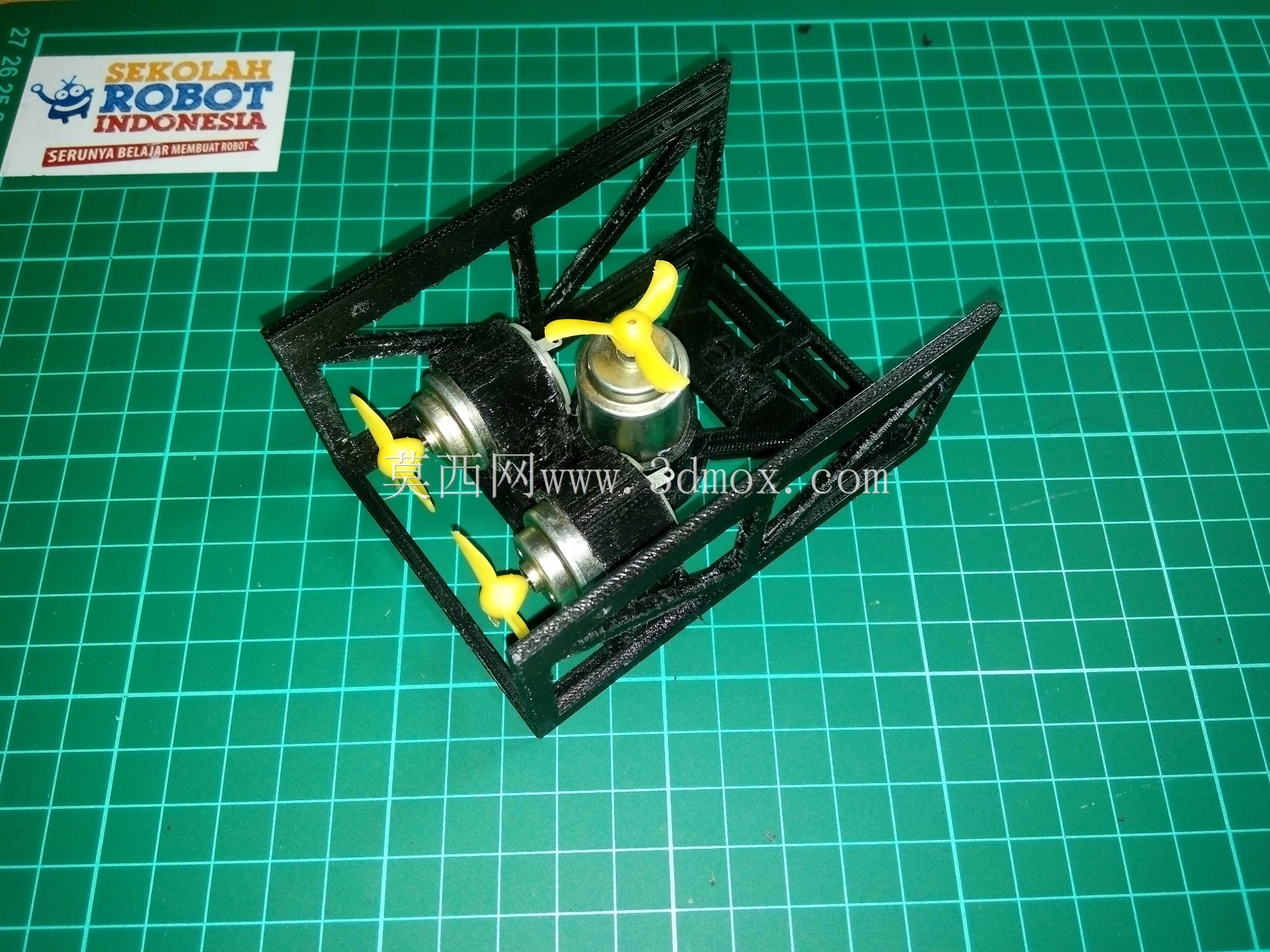

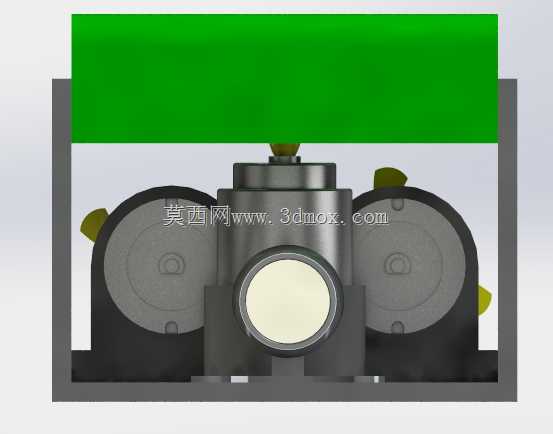

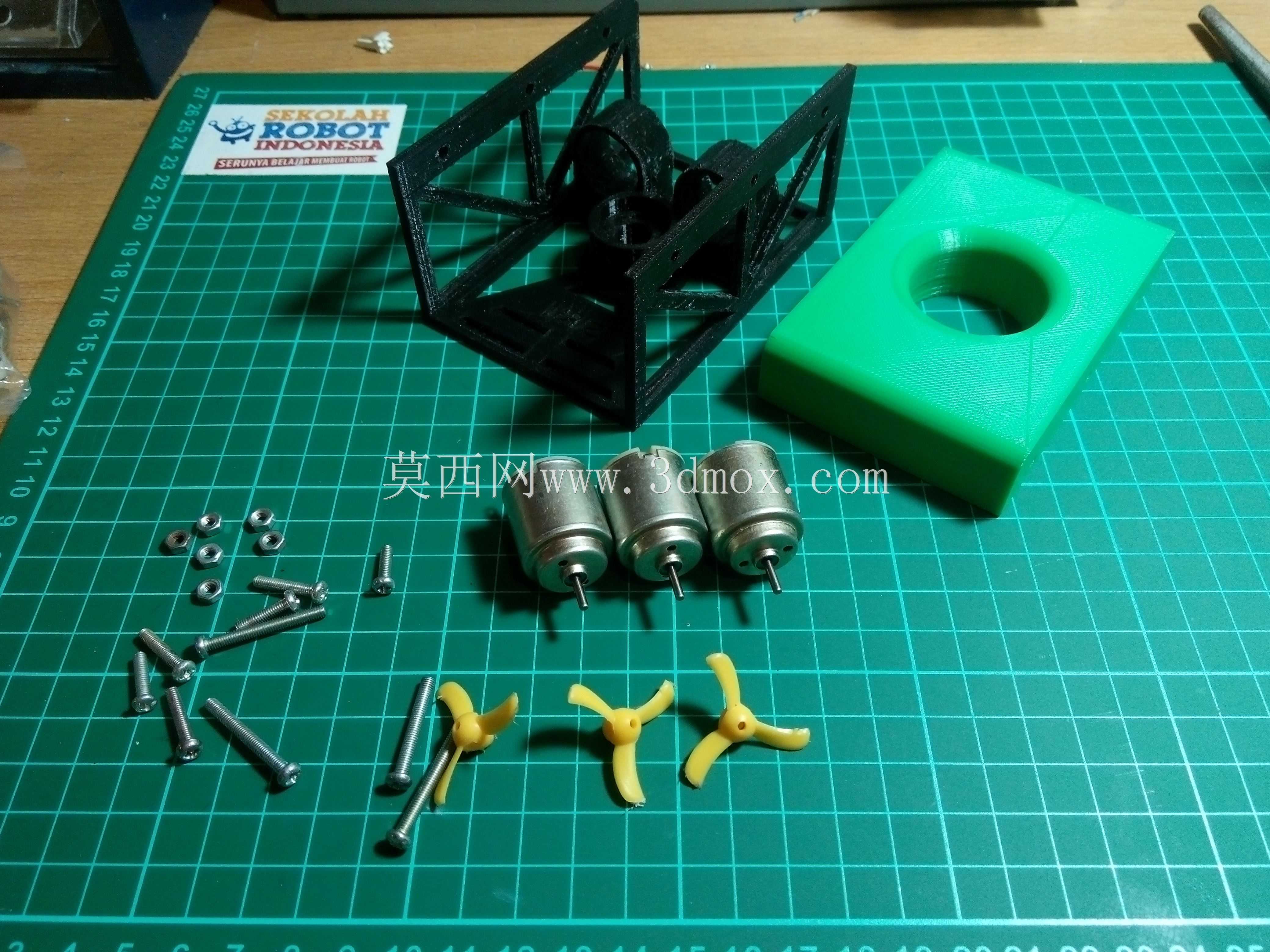

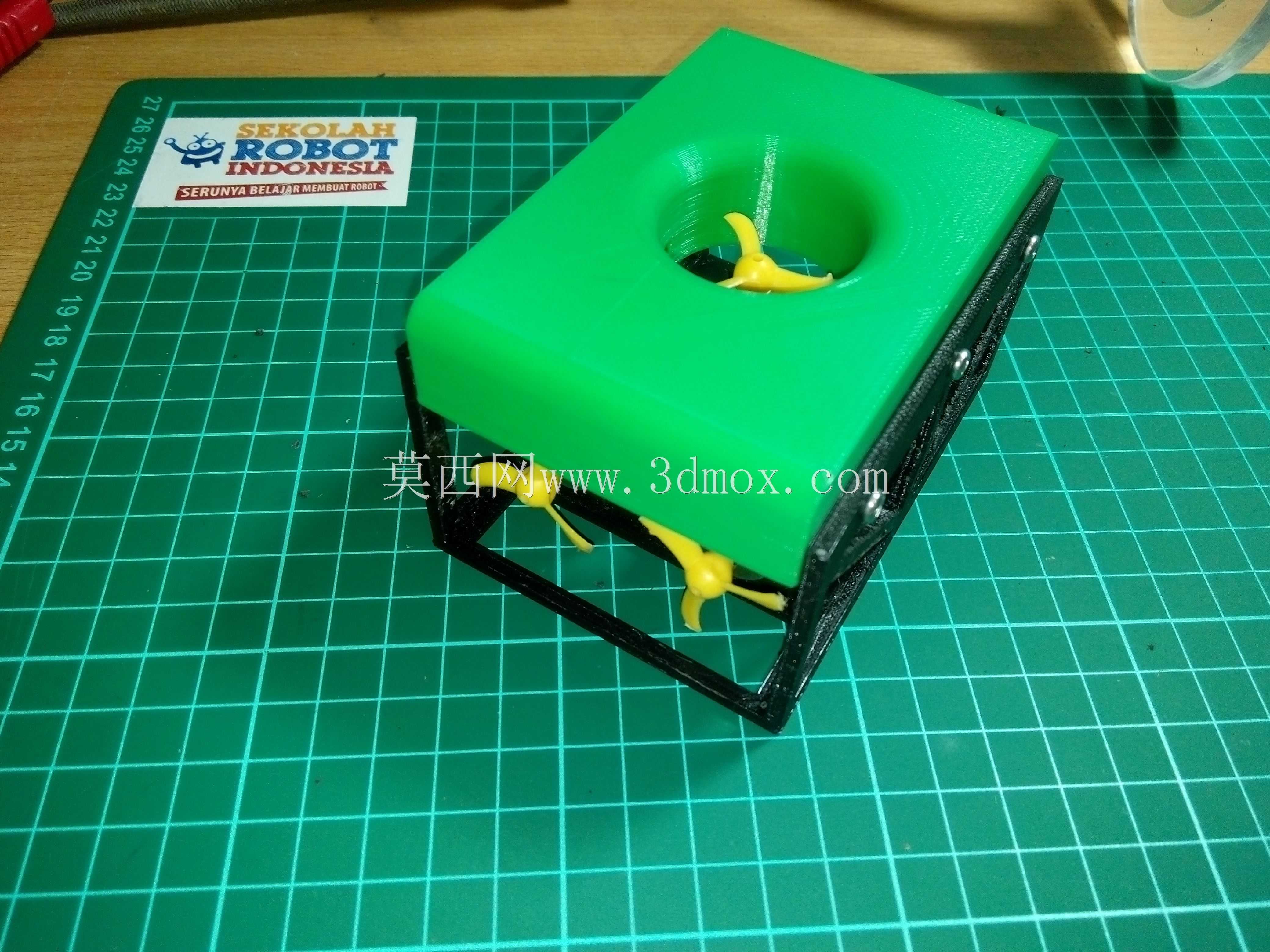

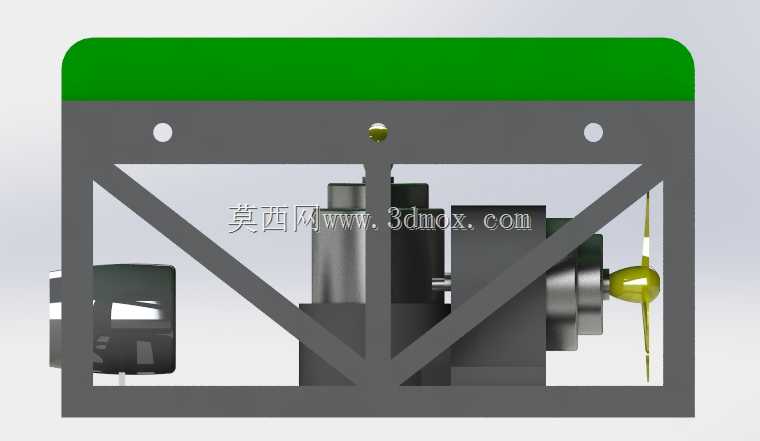

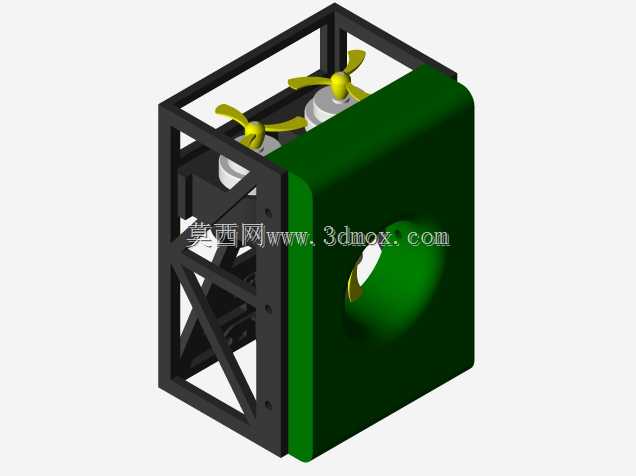

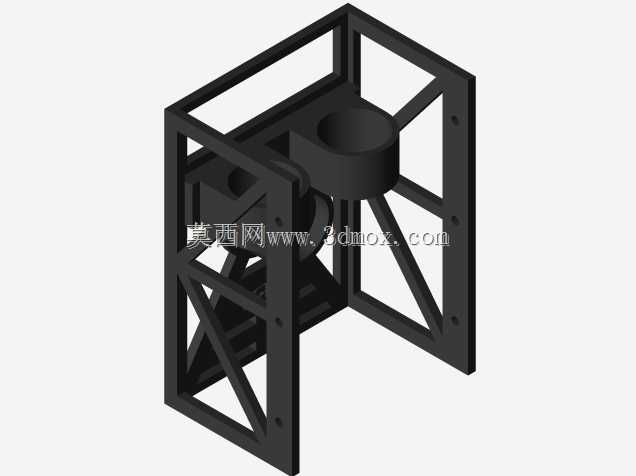

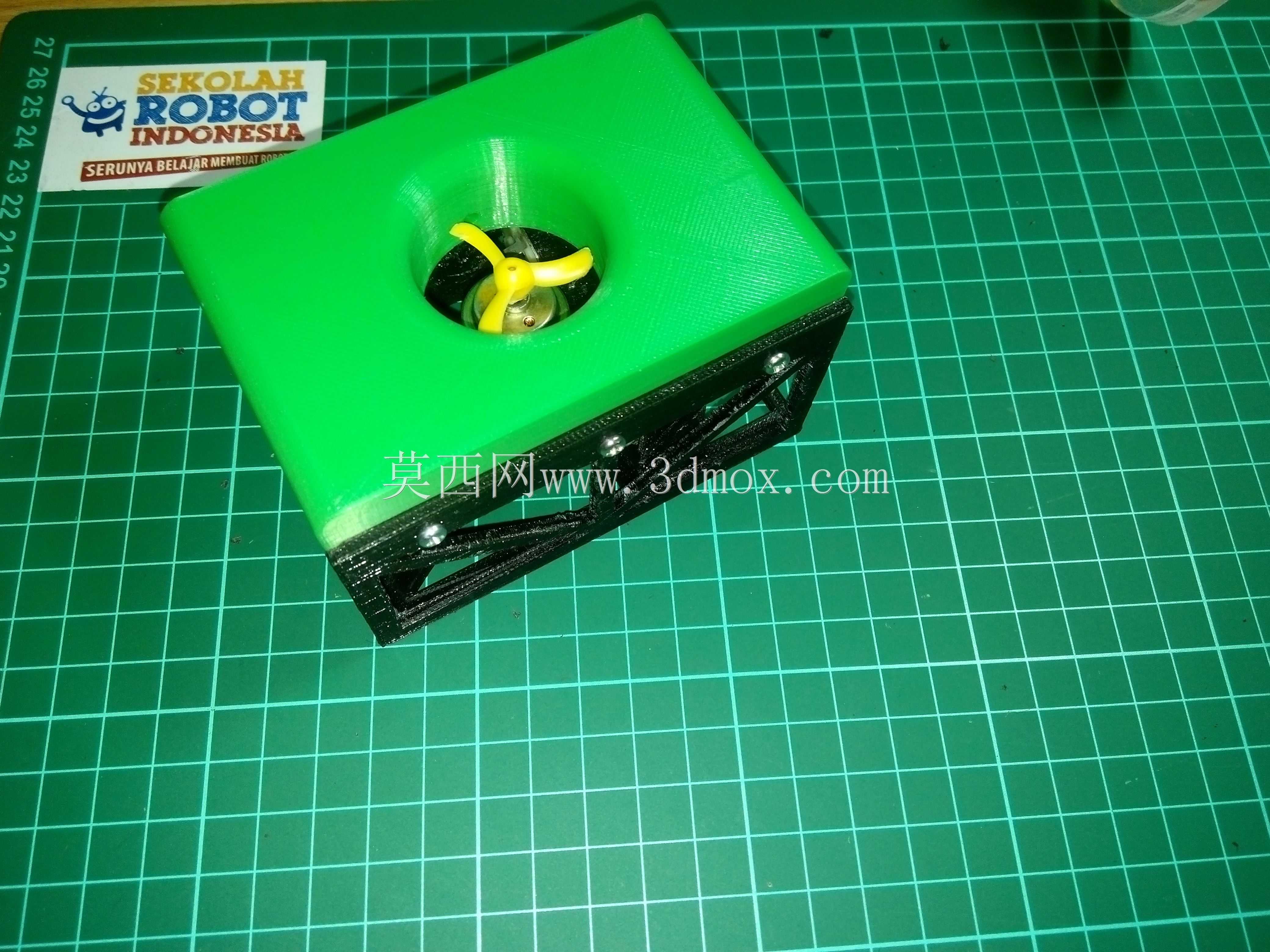

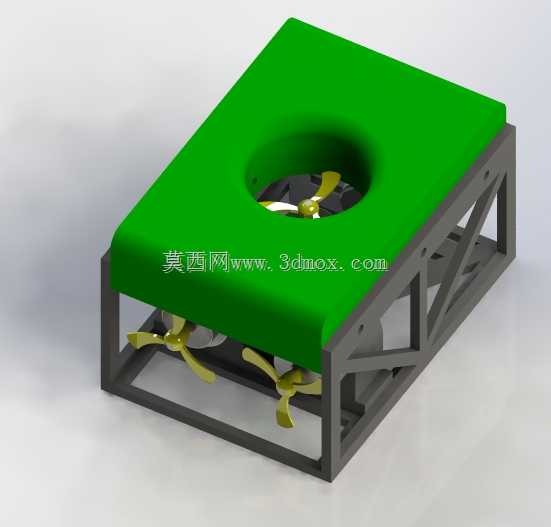

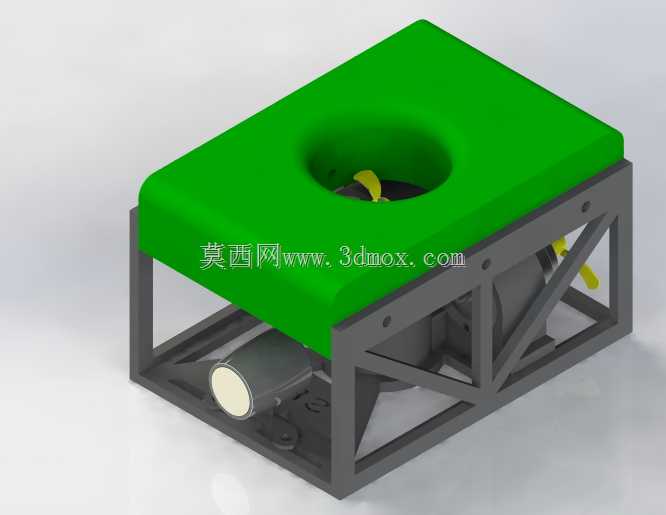

这套小型水下遥控航行器的结构组件，面向浅水域近距离探查、水下管线巡检、教学实验演示这类场景设计，整套结构拆分后可清晰看到承载机架、浮力调节块、动力单元、传动紧固件、推进螺旋桨几个核心部分。从结构设计逻辑来看，承载机架采用镂空桁架式构型，在保证整体结构刚性的前提下尽可能削减冗余壁厚，既能够降低整体自重，也能减少水下航行时的迎流阻力，桁架的预留安装位完全匹配微型驱动电机的安装孔距，电机嵌入后无需额外加装固定压块即可完成锁紧，避免了多余连接件带来的流场扰动。浮力调节块采用实心块体结构，中心预留的通孔用于穿接线缆或者安装配重调节件，块体的外形做了圆角导边处理，边缘无尖锐棱角，可降低航行时的水流紊流，同时块体的安装面与机架侧面对位贴合，通过侧面紧固件即可完成固定，安装后整体重心与浮心的纵向偏差控制在合理区间，保证水下航行时的姿态稳定。动力部分选用的微型直流电机输出轴直接对接三叶螺旋桨，省去了中间传动环节，减少了传动损耗与密封节点，螺旋桨的叶型做了小角度扭角优化，在低转速下即可提供足够的推进力，适配小型潜水器的低速巡航需求。配套的紧固件全部采用标准规格，涵盖了机架拼接、电机固定、浮力块安装的全部连接需求，不同长度的螺丝对应不同的连接厚度，安装时无需额外裁切加工，螺母与螺丝的配合公差控制在合理范围，既不会出现装配卡顿，也能保证连接后无松动间隙。从安装边界来看，整套组件装配完成后整体尺寸适配小型容器内的测试需求，机架的最大外轮廓尺寸预留了足够的密封舱安装空间，后续拓展密封电子舱、摄像头模块时无需对现有结构做破坏性修改，各部件的安装位都预留了0.2mm左右的装配公差，适配3D打印工艺的成型精度，打印完成后仅需简单去除支撑即可完成装配，无需二次精加工。在实际使用场景中，这套结构可搭载小型摄像头完成水族箱观察、近岸浅水区的水下异物探查、中小学科创教学的水下机器人实验等任务，结构的模块化设计也方便使用者根据需求调整电机数量、更换不同螺距的螺旋桨，或是调整浮力块的安装位置来改变航行姿态，整体结构没有复杂的异形曲面，加工门槛低，装配逻辑清晰，即使是初次接触水下航行器制作的爱好者，也能对照结构关系快速完成整机搭建。
