工业生产用90度模具翻转承载装置

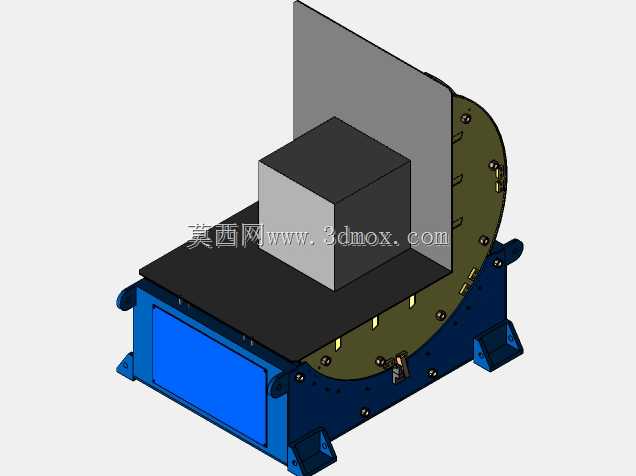

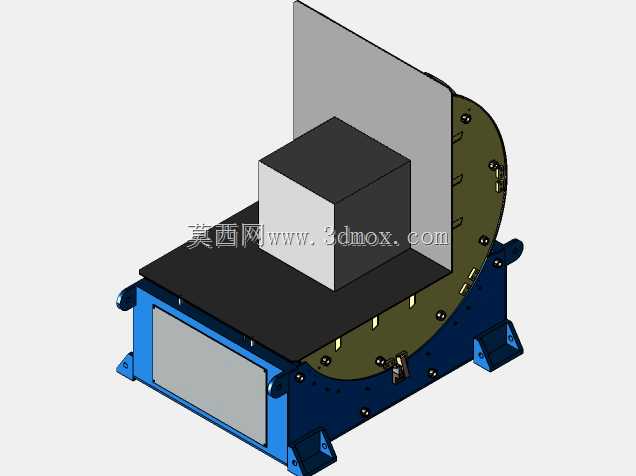

在冲压、注塑、模具修配等生产场景中，重型模具的工位角度转换一直是车间作业的痛点，人工撬动配合行车吊装的传统作业方式不仅效率低下，还容易因受力不均造成模具磕碰损伤，甚至引发吊装安全事故，这款90度旋转承载装置正是针对这类场景开发的专用工装。从结构设计来看，装置底部采用一体式焊接箱型基座，基座底部预留了标准地脚螺栓安装孔，可直接固定在车间硬化地面或者流水线旁的预留工位上，基座内部预留了驱动组件的安装空间，外侧的盖板可快速拆卸，方便后期对内部传动部件做润滑、检修维护。承载翻转部分采用L型支撑结构，垂直支撑板与水平承载台通过高强度螺栓组连接成刚性整体，接触面做了铣平加工保证平面度，避免模具放置后出现倾斜偏移；翻转支撑侧采用大直径弧形齿圈传动结构，相比传统的转轴铰接结构，弧形齿圈的受力接触面积更大，承载重型模具时的应力分布更均匀，不会出现局部应力集中导致的结构变形，齿圈外侧的护板可阻挡车间内的切削碎屑、油污进入传动啮合面，降低传动件的磨损速率。水平承载台表面预留了多组T型槽，作业人员可根据不同尺寸的模具底座，快速搭配压板、定位块完成模具装夹固定，无需额外焊接临时定位件，适配不同规格的模具装夹需求。在实际作业中，该装置可将水平放置的模具平稳翻转90度至垂直状态，也可将垂直起吊放置的模具翻转至水平作业工位，全程传动平稳无冲击，不会对模具内部的精密型腔、镶件造成震动损伤。设计过程中充分考虑了安装边界的适配性，基座的整体宽度控制在常规车间通道的允许范围内，翻转过程中装置的最大外伸轮廓不会超出基座侧边的安全警示范围，不会与周边的设备、物料架发生干涉；驱动端可根据车间的动力配置，选择液压驱动或者伺服电机驱动，不同驱动方案的安装接口在基座设计时做了统一预留，方便用户根据自身作业频次、承载吨位需求灵活选配。垂直支撑板的表面同样做了防滑处理并预留了安装孔位，当模具翻转至垂直状态时，可配合侧面的锁紧机构完成位置锁定，方便作业人员对模具的侧立面进行修模、检测、清理作业，无需额外搭设支撑工装。
