数控加工台面工件定位夹紧工装结构

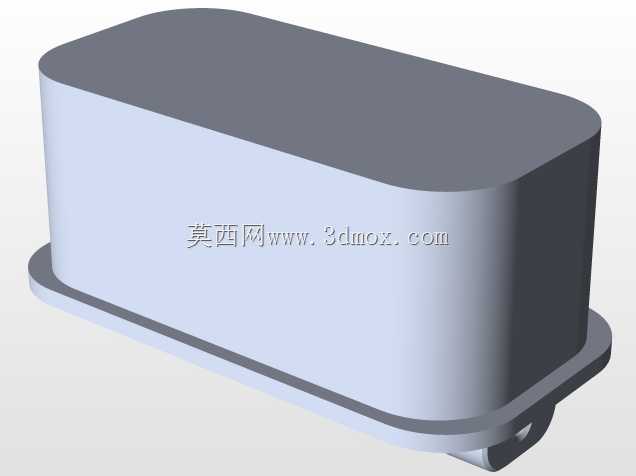

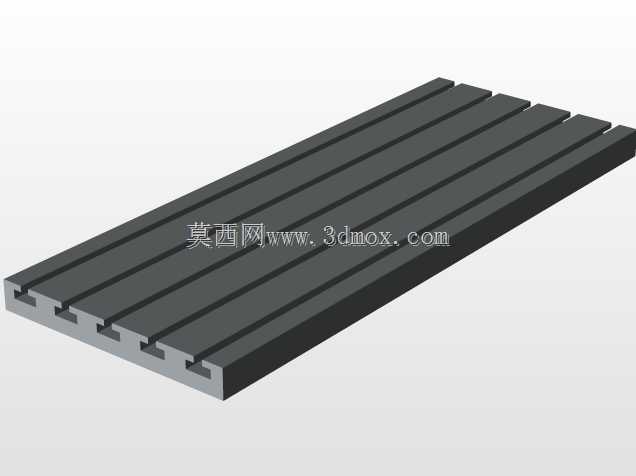

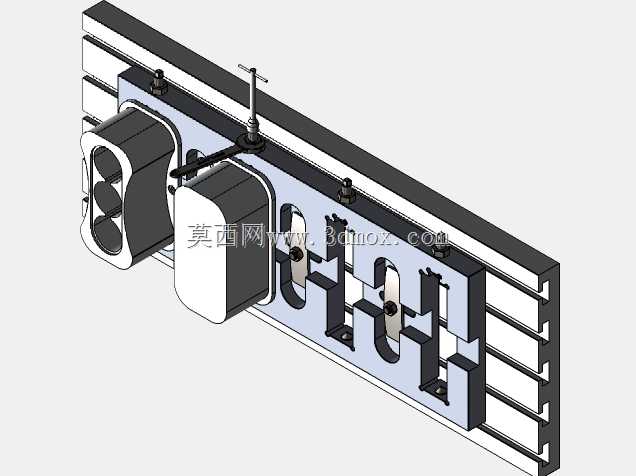

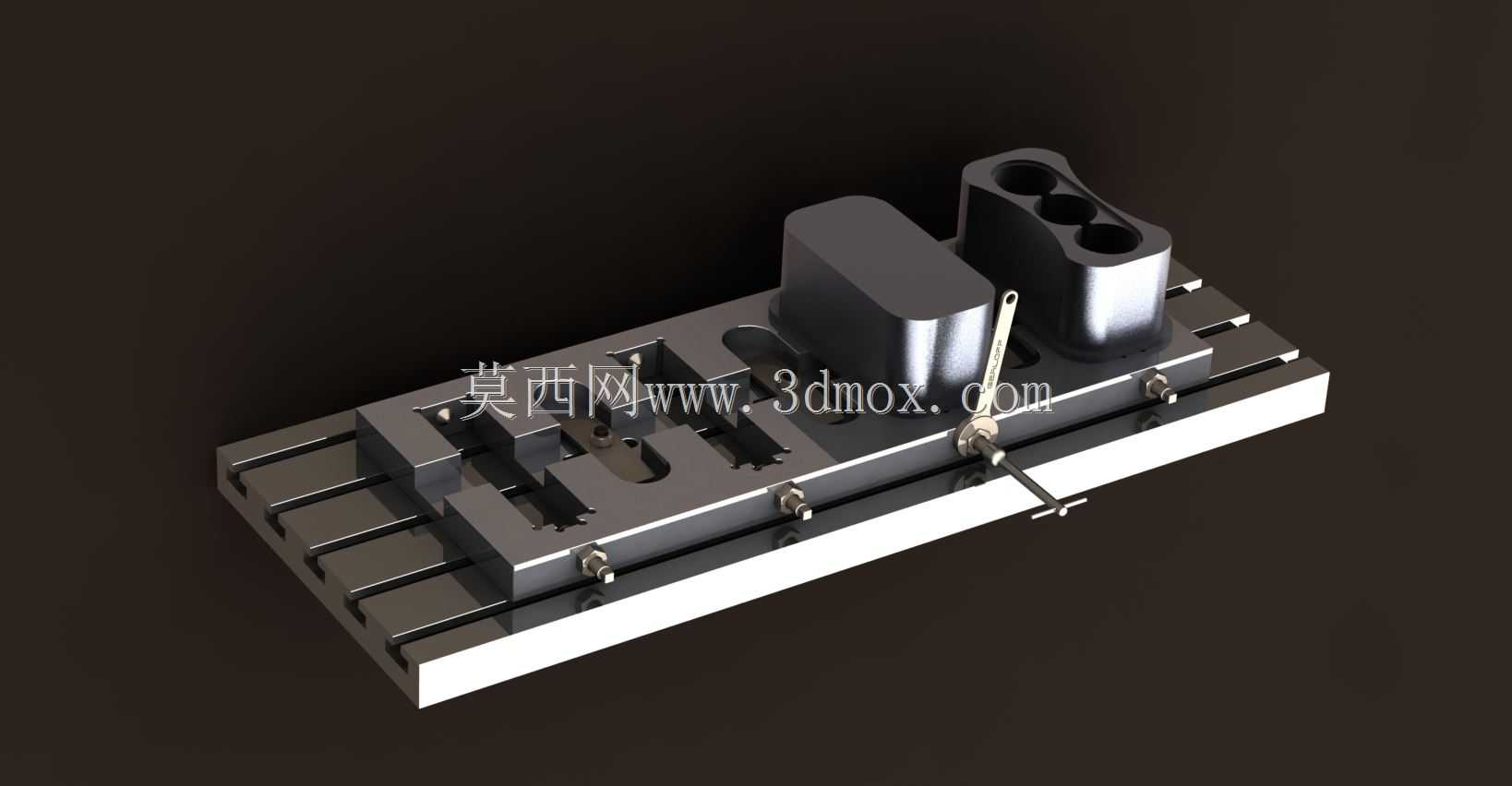

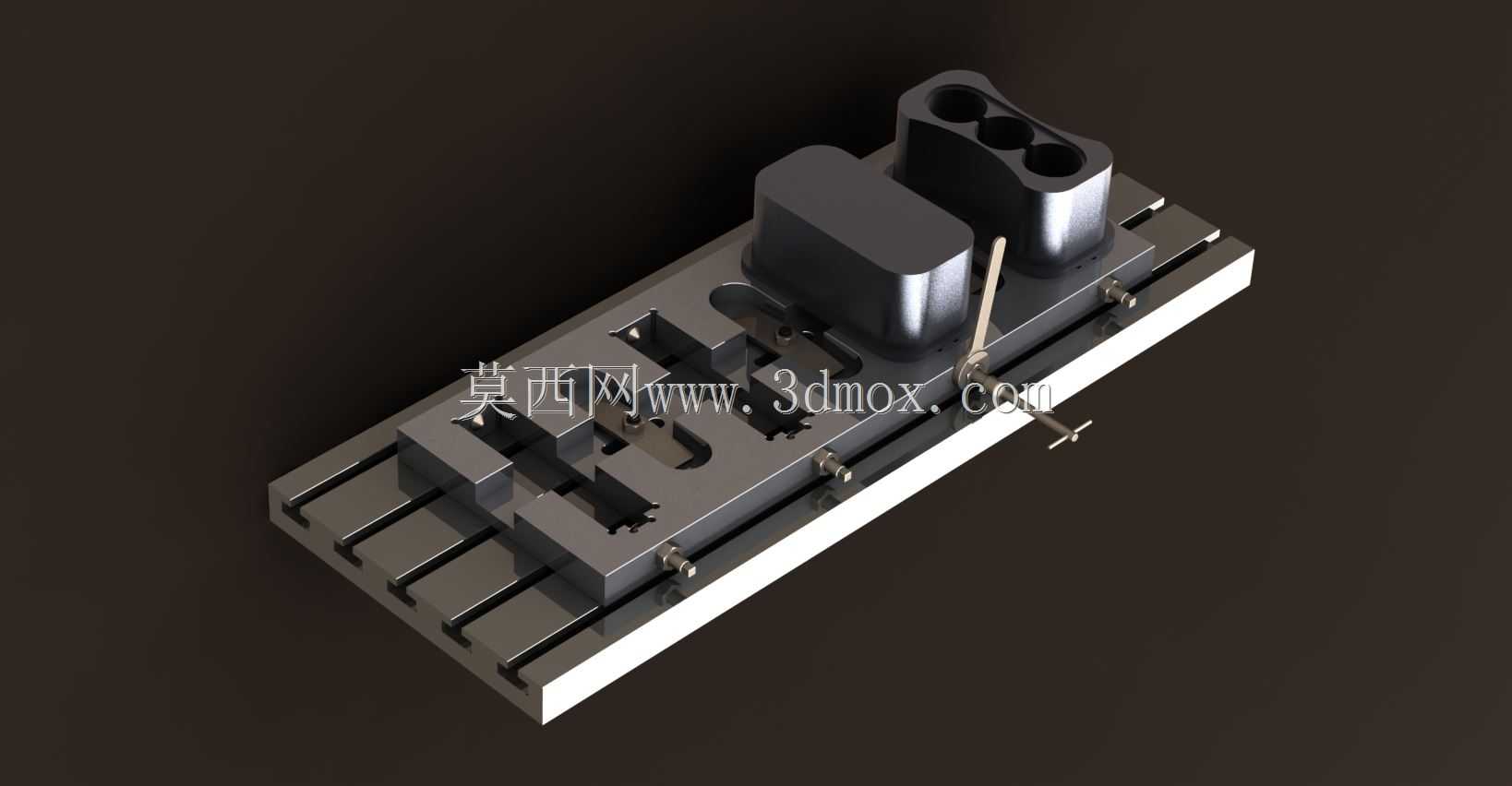

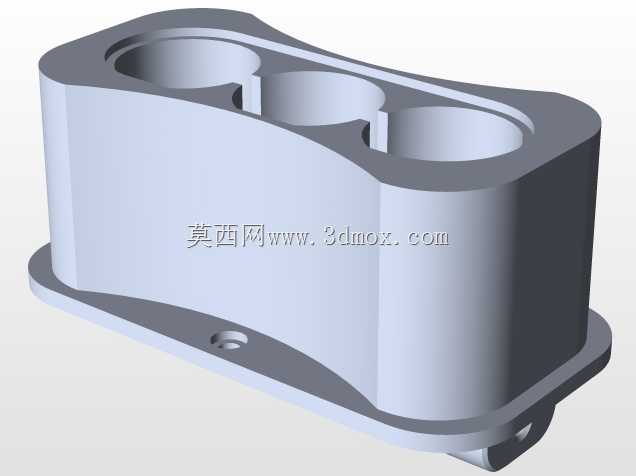

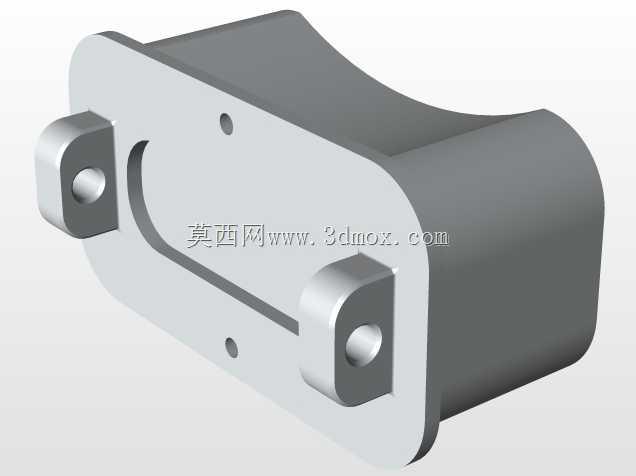

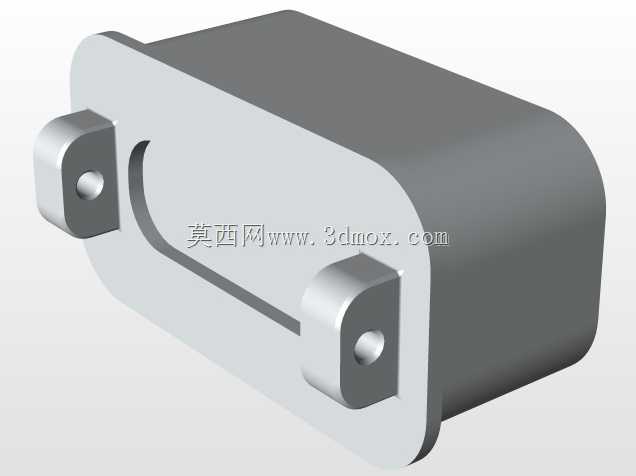

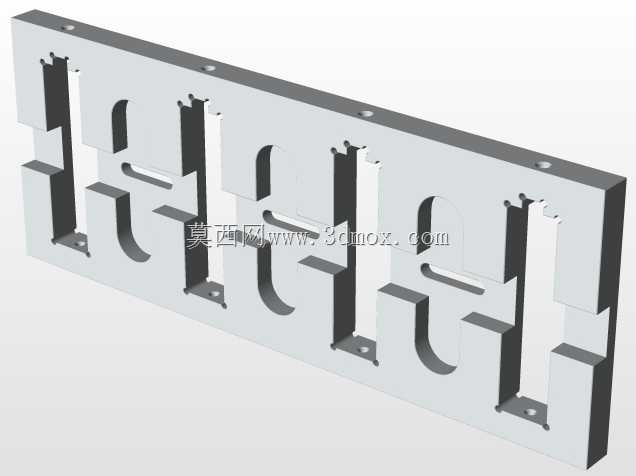

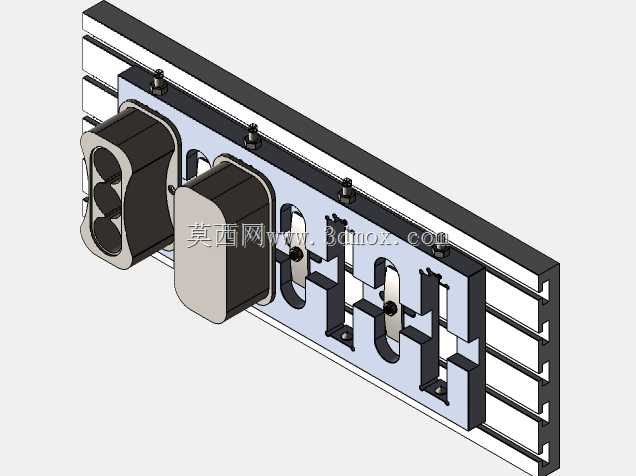

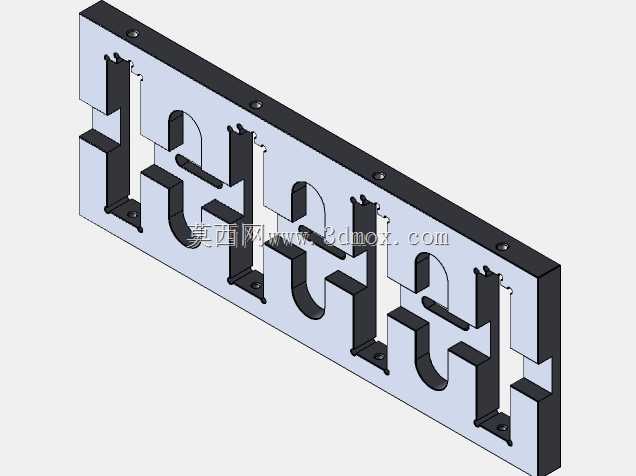

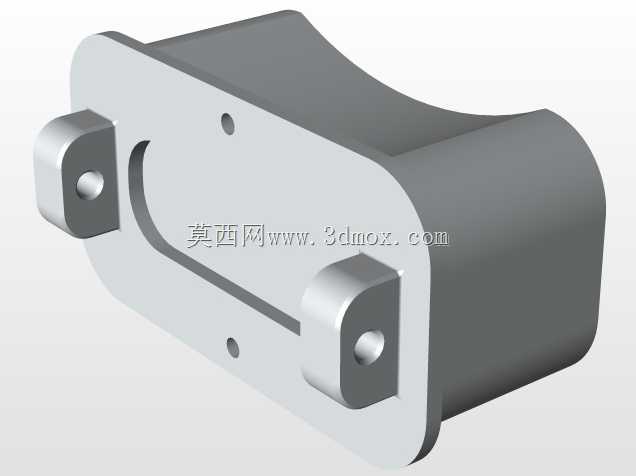

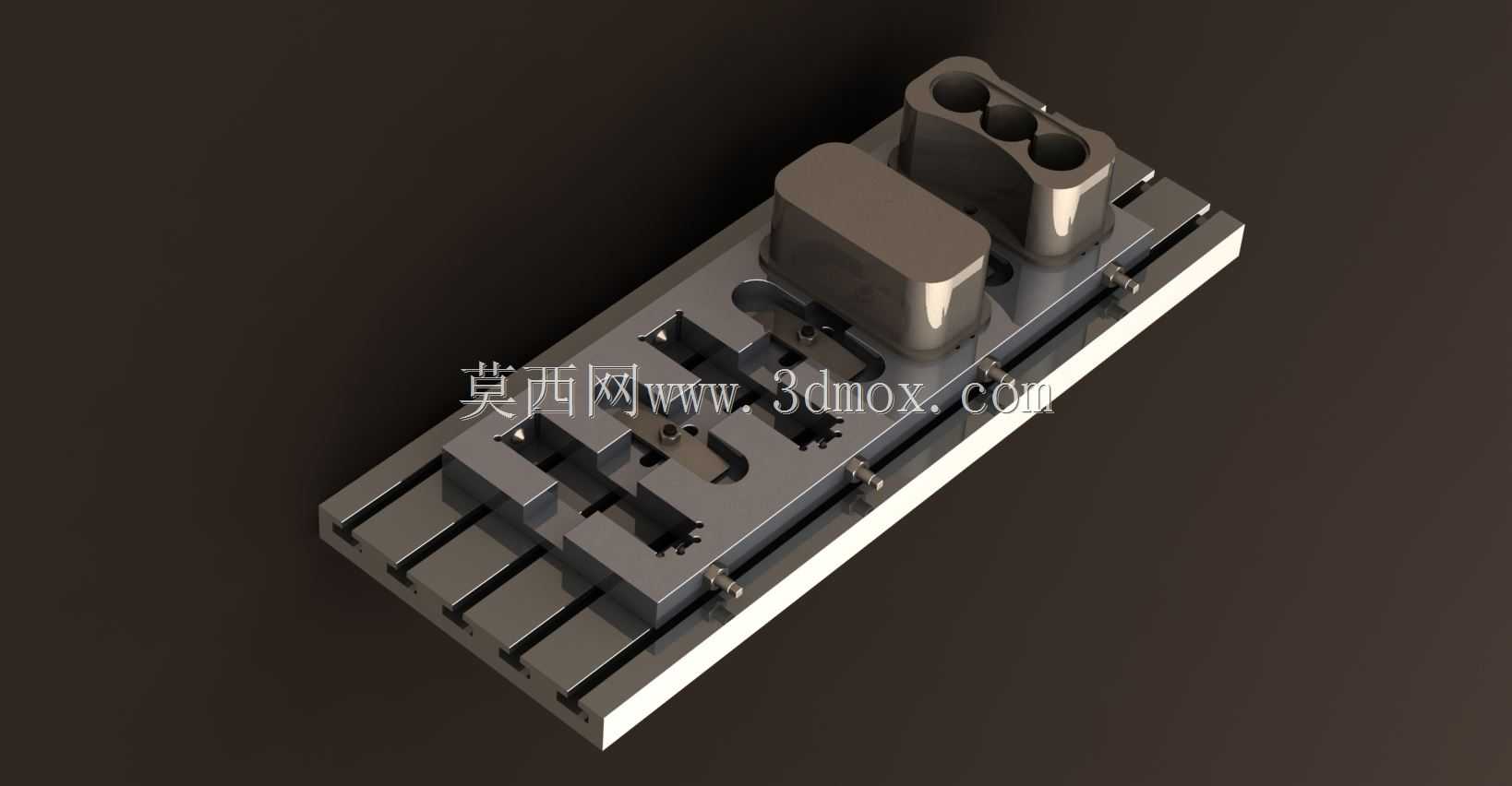

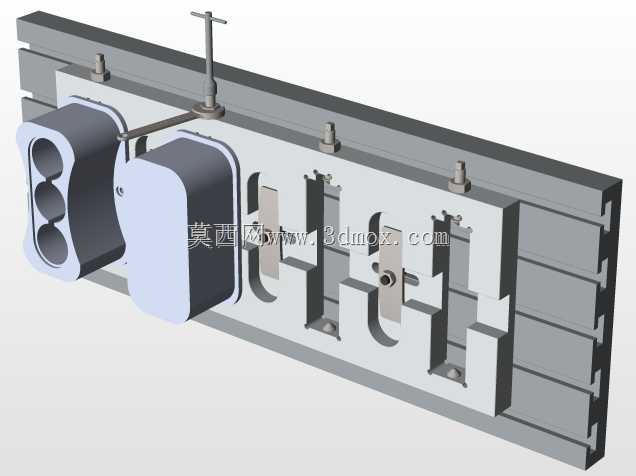

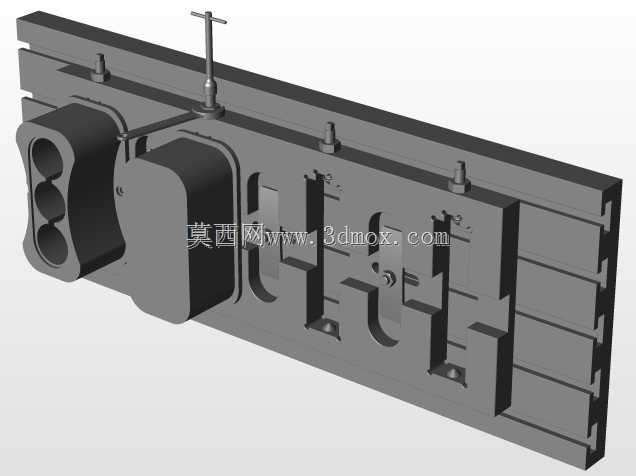

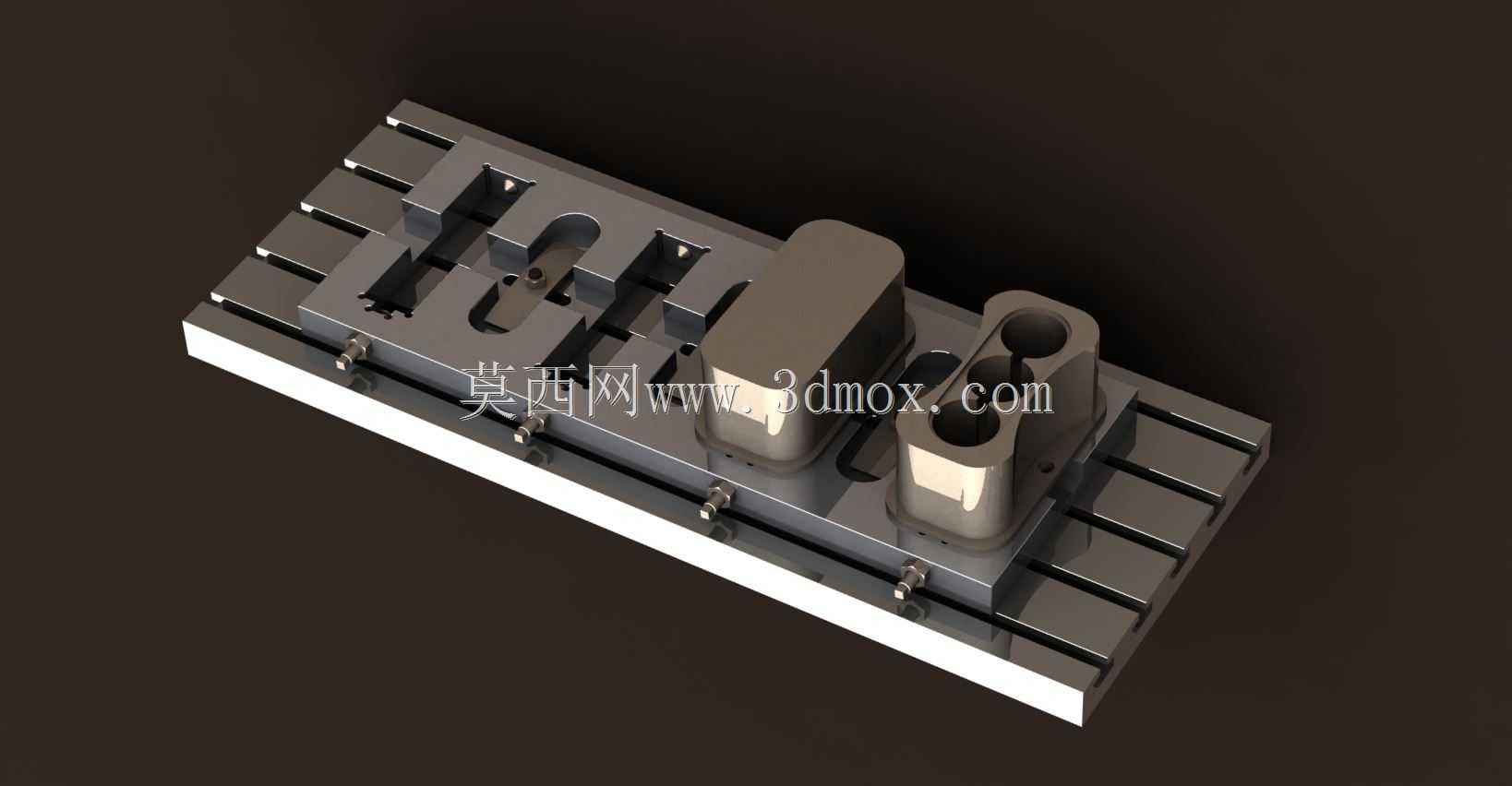

在数控铣削、加工中心批量零件生产场景中，这类台面夹紧装置是机加工序里保障工件定位精度、规避加工位移偏差的核心工装载体，区别于通用平口钳的夹持局限性，该结构适配多工位同序加工的装夹需求，可直接安装在带标准T型槽的机床工作台上，无需额外改造工作台面接口。从结构设计逻辑来看，底座采用带等距T型槽定位的板式结构，槽位间距匹配主流数控加工台面的T槽标准，安装时可通过T型螺栓快速调整整体固定位置，适配不同行程机床的台面安装边界，底座整体平面度控制在0.02mm以内，为上部装夹模块提供稳定的基准支撑。上部的定位块采用分体式组合设计，不同轮廓的定位挡块可根据待加工材料块的外形尺寸快速更换位置，通过侧面的锁紧螺钉实现定位块的位置固定，针对规则矩形料块、带异形轮廓的坯料都能实现可靠的侧向定位，限制工件X、Y方向的自由度，避免加工过程中工件受铣削力作用出现窜动。装置配套的快速夹紧压头采用偏心锁紧结构，操作时仅需扳动压杆即可完成工件的压紧与松脱，相比传统螺栓压板的装夹方式，单工件装夹耗时可缩短60%以上，压头的接触端采用软质金属垫片，避免压紧过程中在工件已加工表面留下压痕，适配半精加工、精加工工序的装夹要求。在实际生产应用中，该夹紧装置可同时装夹多件同规格坯料，一次走刀即可完成多件工件的同序加工，大幅减少机床换刀、空行程的等待时间，提升批量加工的生产效率。设计过程中充分考虑了切削液冲刷、切屑堆积的工况，所有定位槽、锁紧结构都预留了排屑间隙，日常清理时仅需通过压缩空气即可吹走残留切屑，不会出现切屑卡滞导致定位失准的问题。夹紧力的传递路径经过优化，锁紧力直接作用在工件与底座的贴合面处，不会出现工件翘起的情况，保障工件装夹后与底座基准面完全贴合，控制加工过程中的尺寸公差波动。
