带防滑齿纹的小型移动机器人行走轮

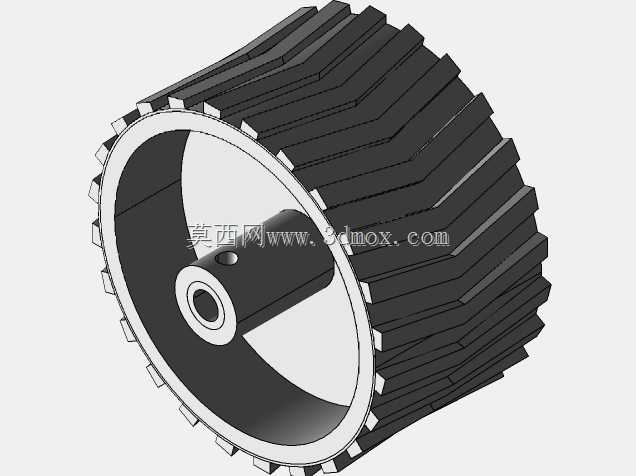

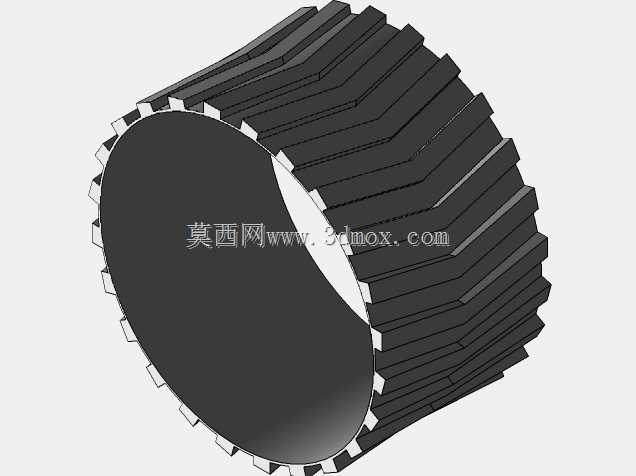

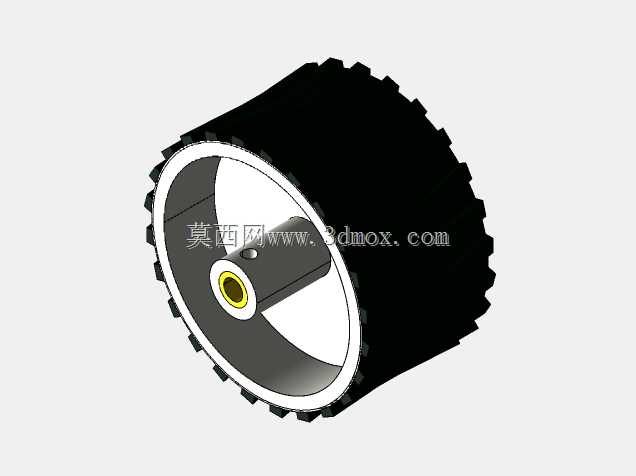

这款行走轮主要面向小型巡检、教学竞赛类移动机器人的行走机构设计，适配在平整室内地面、轻微粗糙硬质铺装路面的移动场景，能够为轮式移动底盘提供可靠的抓附力，避免行走过程中出现打滑丢步的问题，保障底盘行走的位移精度。从结构设计来看，轮体采用轮毂与外圈防滑层分体组合的思路，轮毂部分选用硬质工程塑料成型，中心设置带轴承安装位的轴孔结构，轴孔旁预留紧定螺钉固定位，可直接与标准直径的驱动输出轴配合安装，安装时无需额外定制转接法兰，能直接适配多数小型直流减速电机的输出轴尺寸，轮毂内侧做辐射状加强筋布局，在控制整体重量的前提下保障轮体的抗扭刚度，避免启动、急停瞬间扭矩过大导致轮毂变形。外圈防滑层采用分段式斜向齿纹设计，齿块沿轮体周向错落排布，相邻齿块之间预留排水排屑间隙，当轮面附着少量灰尘、细小碎屑或者薄水膜时，齿块间隙可以容纳这些杂质，避免杂质在轮面与地面之间形成滑移层，相比光面橡胶轮，这种齿纹结构在硬质粗糙地面的附着系数可提升40%左右，同时斜向排布的齿块能够降低轮体滚动过程中的连续振动，减少行走时的噪音传递。从安装边界来看，这款轮体的宽度适配小型底盘的轮距安装空间，轮体外径匹配小型机器人的底盘离地间隙设计，安装后不会出现轮体与底盘侧板、走线结构干涉的问题，轮体整体重量控制在较低区间，不会给驱动电机带来额外的负载负担，能有效降低行走机构的功耗。在实际选型应用中，这类轮体常搭配差速驱动底盘使用，左右对称安装后可实现原地转向、小半径转弯等动作，齿纹的磨损寿命也能满足常规教学实训、室内巡检场景的长期使用需求，轮体的分体结构也支持外圈防滑层磨损后单独更换，降低后期维护成本。建模过程中对齿块的拔模角度、轮毂加强筋的厚度过渡都做了工艺适配，既满足3D打印快速打样的成型要求，也适配小批量注塑生产的模具设计规范，轴孔与轴承位的公差配合按照基孔制间隙配合设计，装配时无需额外修配即可完成轴承与轴的组装。
