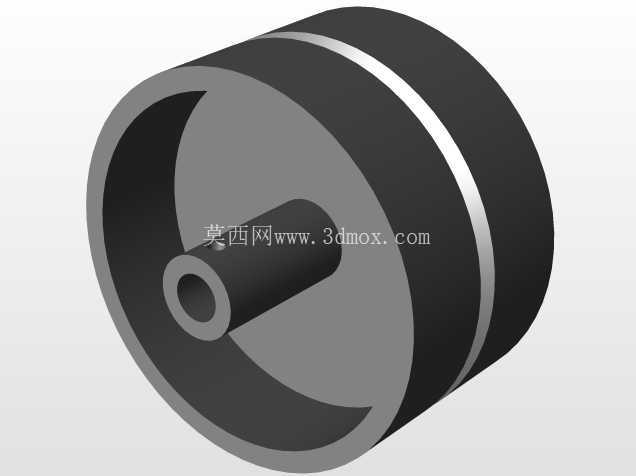

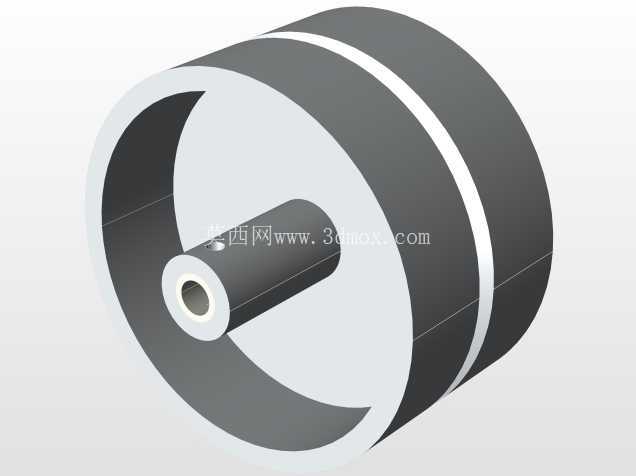

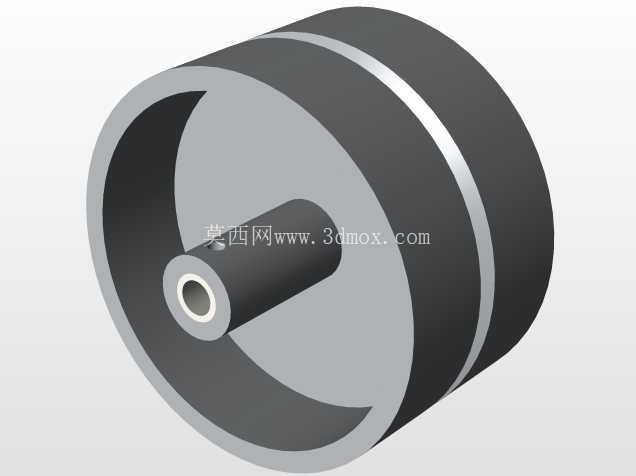

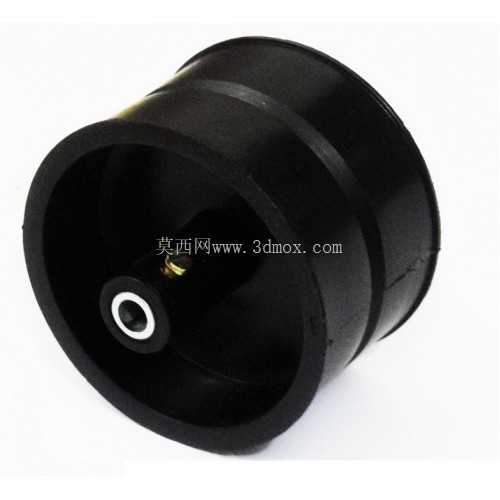

7X4规格内嵌轴承式传动滑轮结构设计

　　在轻载传动、导向输送类设备的结构设计中，这类小规格内嵌轴承滑轮的应用场景覆盖范围极广，从桌面级小型自动化送料机构的线材导向，到小型家电内部的传动带张紧，再到DIY小型移动载具的从动轮组、3D打印设备的皮带导向轮、小型传送带的端部托轮，都能见到这类结构的身影。不同于大载荷起重滑轮的厚重结构，7X4规格的小尺寸滑轮主打紧凑安装空间下的低阻力传动需求，很多设备内部留给导向轮的安装空间往往只有厘米级，过大的轮体尺寸会挤占其他传动部件的布置空间，过小的轮径又会导致传动带弯折半径不足产生疲劳损耗，这个尺寸的轮体刚好适配宽度4mm以内的同步带、圆皮带或者尼龙拉线，轮槽的深度经过反复校核，既能够保证传动件在轮槽内不发生滑脱，又不会因为槽深过大导致轮体壁厚不足影响结构强度。

　　从结构设计思路来看，这款滑轮采用了内嵌微型轴承的核心结构，没有采用一体注塑的轴孔直接配合销轴的方案，核心考量是降低转动阻力，同时减少长期转动带来的轴孔磨损。很多低成本的小滑轮直接在塑料轮体上开出轴孔，配合金属销轴使用，初期转动阻力尚可，但在长期往复转动、尤其是存在一定径向载荷的工况下，塑料轴孔很容易出现磨损失圆，导致轮体转动卡滞、传动精度下降，甚至出现传动带跳动的问题。内嵌的微型轴承外圈和轮体中心的安装孔采用过盈配合，压装到位后轴承外圈和轮体完全同步转动，轴承内圈和固定销轴采用间隙配合，销轴穿过内圈后两端通过卡簧或者轴肩限位，整个转动副的摩擦阻力全部由轴承的滚动体承担，不仅转动顺滑，而且长期使用的磨损量极小，能够长时间保持稳定的传动精度。轮体的主体材质选用耐磨工程塑料，一方面是为了控制整体重量，在高速转动时不会因为轮体自重过大产生额外的转动惯量，另一方面工程塑料和橡胶传动带、尼龙拉线接触时不会产生金属轮体那样的尖锐摩擦噪音，同时塑料本身的自润滑特性也能减少传动带的磨损，延长传动件的使用寿命。轮体的外轮廓做了双侧挡边设计，挡边的高度略高于传动带的安装面，能够在传动带出现小幅偏摆的时候起到限位作用，避免传动带从轮槽中脱出，很多小型设备的传动机构没有额外的导带结构，全靠滑轮自身的挡边完成皮带限位，这部分的尺寸设计如果不合理，很容易出现皮带爬坡掉带的故障。

　　从安装边界尺寸来看，这款滑轮的轮体总宽度为7mm，轮槽的有效宽度为4mm，适配的销轴直径和内嵌轴承的内孔尺寸完全匹配，安装时只需要在对应的安装支架上开出对应直径的销轴孔，保证销轴的同轴度即可，不需要额外设计复杂的安装座。轮体的最大外径经过优化，在保证轮槽深度足够的前提下尽可能控制外径尺寸，既能够满足传动带最小弯折半径的要求，避免皮带因为弯折半径过小出现内部纤维断裂，又不会因为外径过大导致传动比出现偏差。轮体的两侧端面做了轻微的倒角处理，一方面是压装轴承时能够起到导向作用，方便轴承快速对准安装孔压入，避免压装过程中出现塑料孔边缘崩裂的问题，另一方面也能去除注塑成型产生的飞边毛刺，避免轮体转动时毛刺刮擦旁边的安装支架产生额外阻力。在实际选型使用时，需要注意这款滑轮的额定径向载荷，因为轮体主体为工程塑料材质，内嵌的也是微型轴承，不适合大载荷的起重或者重载输送场景，只适合轻载的传动、导向场景，如果径向载荷超出设计阈值，很容易出现轮体开裂或者轴承提前失效的问题。另外安装时要注意销轴的固定方式，不能让销轴随轮体一起转动，要保证销轴和安装支架相对固定，让轴承内圈保持静止、外圈随轮体转动，否则会失去轴承的减磨作用，加速轴孔的磨损。轮体表面的粗糙度也经过设计，既不会因为过于光滑导致传动带和轮面之间打滑，也不会因为过于粗糙加速传动带的磨损，在张紧力合适的情况下，能够保证传动过程无滑差，动力传递稳定。很多做小型自动化设备、桌面级机器人、DIY传动结构的工程师在选型时，往往会忽略小滑轮的结构细节，觉得只要尺寸差不多就能用，但实际上这类基础传动件的结构合理性，直接影响整个设备的长期运行稳定性，一个转动卡滞的导向轮，可能会导致整个传动机构出现异响、皮带过早磨损、传动精度下降等一系列连锁问题，这款滑轮的结构设计正是针对这些常见的工程痛点，在紧凑的尺寸范围内，通过内嵌轴承、合理的轮槽设计、挡边结构，解决了小尺寸滑轮易磨损、易掉带、转动阻力大的常见问题，能够适配绝大多数轻载传动场景的安装和使用需求。
