直插式PS连接器母头结构设计

　　在各类低压电源回路、信号转接板的PCB装配场景里，这类直插式PS连接器母头是板端连接的常用元件，常配套对应公头实现线束与电路板的可拆卸式连接，省去直接焊接导线的繁琐工序，也方便后期设备维护时的线束拆装替换，在消费类电源适配器、小型工控电源模块、实验测试电路板的电源输入输出端口都有大量应用。从实际装配的角度看，这类母头的设计首先要考虑焊盘的匹配性，底部伸出的直插引脚采用等间距排布，引脚间距严格对应常规PCB板的标准孔位网格，引脚直径适配常规0.8mm金属化安装孔，插装后引脚穿过PCB板面的焊孔，波峰焊或者手工焊接都能实现可靠的电气连接与机械固定，不会出现引脚过粗插不进、过细焊接后虚焊松动的问题。

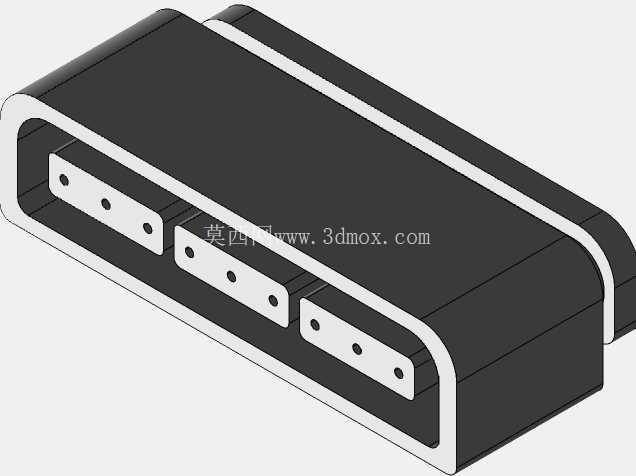

　　外壳部分采用黑色绝缘阻燃工程塑料注塑成型，外壳的壁厚均匀，既保证插合时的结构强度，不会因为多次插拔出现外壳开裂变形，也能在引脚之间形成足够的绝缘隔离，避免相邻引脚因为积尘、凝露出现爬电短路的问题，外壳表面的定位凸台在插装时可以和PCB板上的丝印定位框对齐，方便生产线上的操作人员快速对位，减少装反、装偏的不良率。接触端的内部腔体尺寸和配套公头的插片公差做了匹配设计，插拔力控制在合理区间，既不会因为插拔过松导致接触不良、通电时出现压降过大或者信号中断，也不会因为插拔过紧导致操作人员装配困难、甚至拔插时损坏板上的其他元件。

　　内部的导电接触件采用铜合金基材冲压成型，表面做镀锡处理，兼顾导电性能与抗氧化能力，长期在常规工作温度环境下使用也不会出现接触件氧化导致的接触电阻升高问题，接触件的尾部和直插引脚是一体化结构，减少了内部连接的接触节点，降低了回路的连接电阻，在通过额定工作电流时不会出现局部过热的情况。从安装边界来看，这类母头在PCB板上占用的横向、纵向空间都做了紧凑化设计，本体的高度控制在常规板载元件的高度范围内，不会和板上的其他 tall 元件出现空间干涉，本体两侧没有突出的固定卡扣，不需要额外在PCB上开固定孔，仅靠引脚焊接就能实现足够的固定强度，适合在空间紧凑的小型电源板、转接板上使用。

　　在建模过程中，需要重点关注引脚的共面度，所有引脚的末端要处于同一平面，保证插件时所有引脚都能顺利穿过焊孔，不会出现个别引脚顶在PCB表面无法插装的问题；外壳的插拔导向斜面也要做合理的倒角处理，公头插入时可以顺着斜面自动对位，不需要精确对准就能顺利插合，提升现场装配的效率。另外，外壳上的防呆结构设计也很关键，不对称的外形轮廓可以避免公头反插，从根源上杜绝电源正负极接反、信号引脚错位导致的后端电路烧毁问题，防呆凸台的尺寸公差要控制在合理范围，既能起到防呆作用，也不会因为公差过小导致正常插合时出现卡滞。这类接插件虽然属于小型基础电子元件，但在整个电源回路里的作用不可忽视，建模时每一处尺寸的偏差都可能导致实际生产时出现装配问题，比如引脚间距偏差0.2mm就可能导致批量插件时无法顺利过波峰焊，内部腔体尺寸偏差会导致公头插不进或者插拔过松，所以在三维建模阶段就要把装配公差、工艺可行性都考虑进去，还原真实生产中的尺寸要求，而不是只做外观的形似。
