双轮起重滑车结构设计三维作品

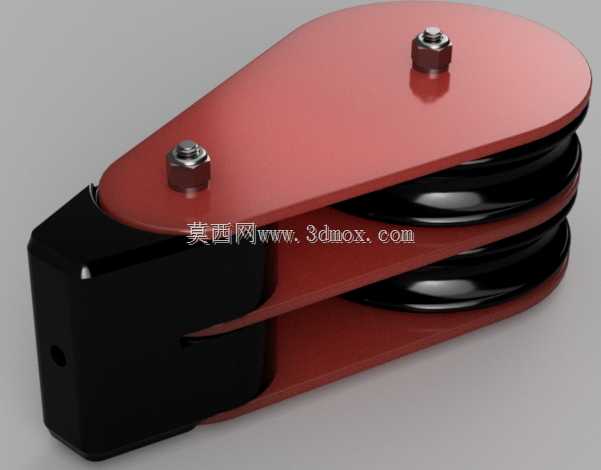

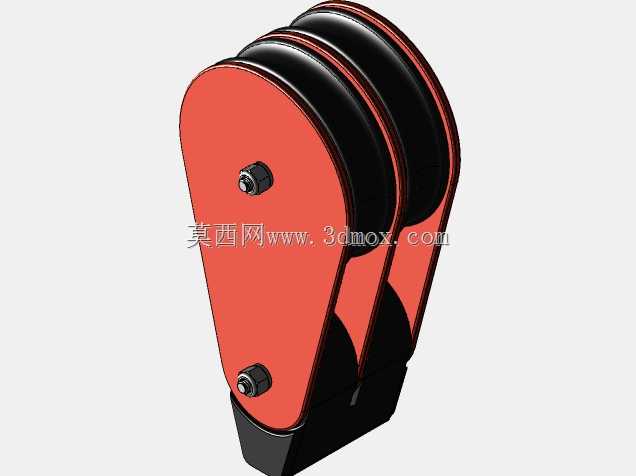

这款双轮滑车主要应用在小型起重作业、户外临时牵引、索道物料输送以及学生机械结构实训场景中，在轻型设备吊装、线缆展放牵引、小型工地物料转运环节都能见到这类结构的身影，它的核心作用是通过滑轮组的倍率转换，降低牵引端所需的拉力，同时改变施力方向，让作业人员可以在更安全的站位完成重物移位操作。从结构设计来看，这款滑车采用夹板式分体结构，两片红色冲压钢板作为主体支撑侧板，侧板上端通过带锁紧螺母的螺栓完成紧固，下端预留了挂接吊具的连接孔位，黑色的挡块结构集成在侧板一端，既可以对滑轮上的绳索起到防脱限位作用，也能作为安装时的定位基准面，避免绳索在受力偏移时从滑轮绳槽中脱出引发作业风险。两个滑轮采用上下叠装的布局，相比单轮滑车，它可以实现两倍的牵引省力比，同时绳索的穿绕路径更顺畅，在额定载荷范围内不会出现绳索过度弯折的情况，滑轮的绳槽弧度经过匹配设计，适配常规直径的纤维绳或者细钢丝绳，绳槽表面做了圆滑过渡处理，减少绳索长期往复运动产生的磨损，延长配套索具的使用寿命。在安装边界方面，这款滑车的整体外形为水滴状流线结构，上端的圆弧过渡可以避免在狭窄空间吊装时剐蹭周边障碍物，侧板之间的间隙刚好容纳两个滑轮的转动空间，没有多余的冗余结构，整体重量控制在轻型吊具的适用范围内，单人即可完成搬运与挂装操作。设计时特意将连接螺栓的螺母做了防松处理，采用六角厚螺母配合止动结构，避免在长期往复受力、振动的工况下出现螺栓松动的问题，侧板的开孔位置经过受力校核，主要承力点的板材厚度做了加强，不会在额定载荷下出现侧板变形、滑轮卡滞的问题。这类滑车在实际使用时，既可以单独作为定滑轮改变牵引方向，也可以搭配动滑轮组成简易滑轮组，在没有大型起重设备的野外作业、小型维修场景中实用性很强，结构上没有复杂的传动部件，后期维护只需要定期清理滑轮转轴处的泥沙、加注润滑脂即可，维护成本极低，也很适合作为机械专业学生做结构设计、受力分析的实训参考案例，能直观展示滑轮组的力传递路径、夹板类吊具的受力分布特点。
