标准118度尖刃圆柱柄麻花钻结构设计

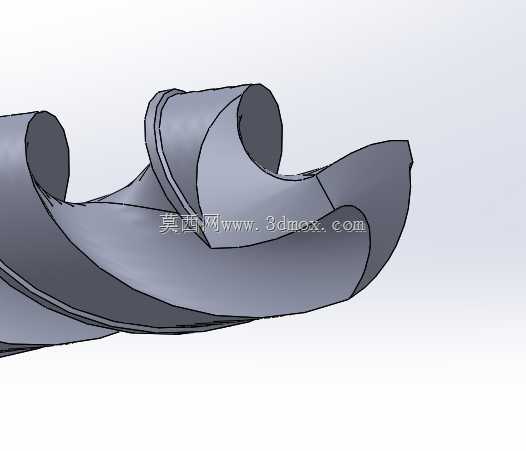

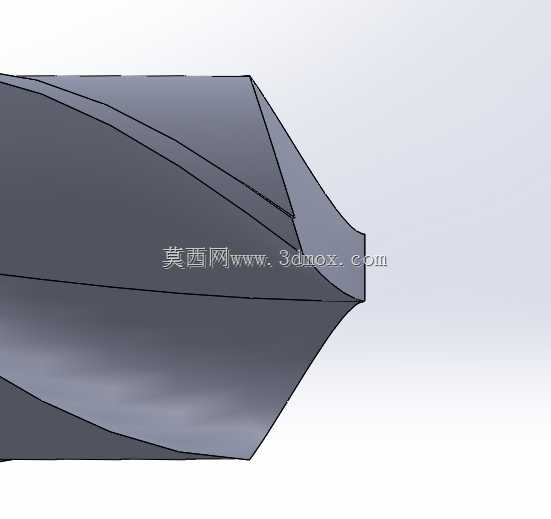

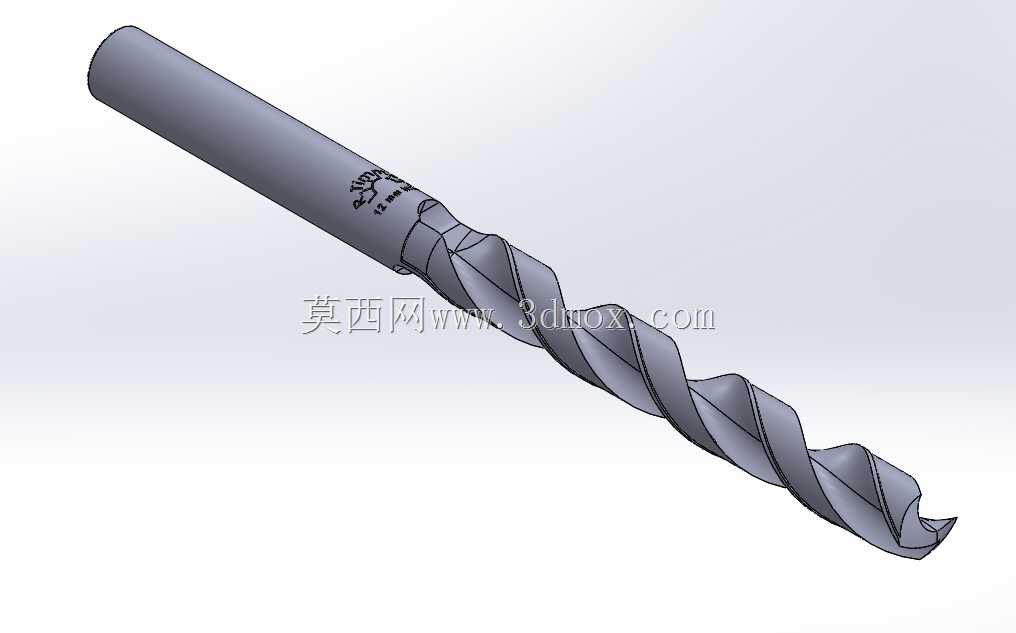

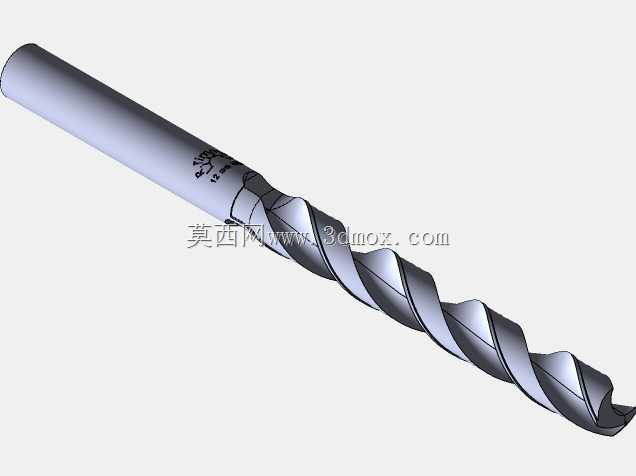

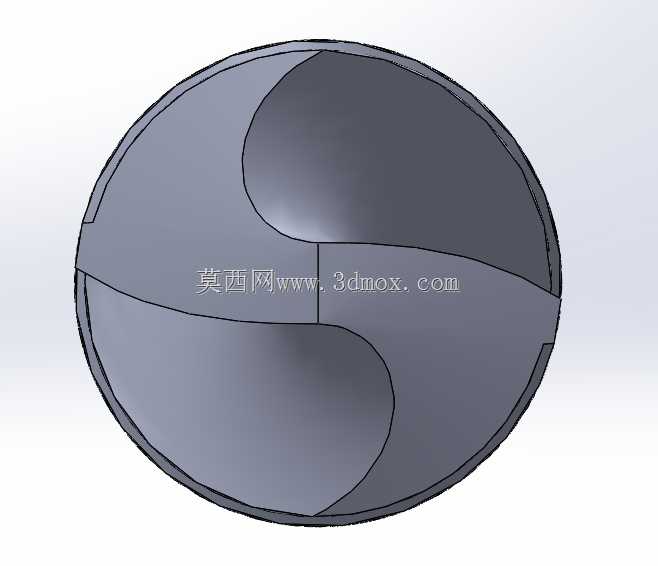

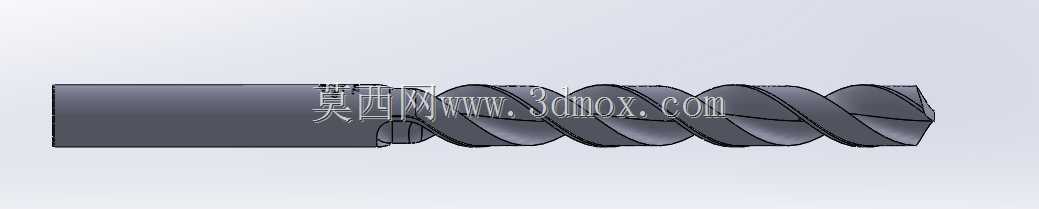

这款圆柱柄麻花钻的建模完全贴合实际金属切削加工的使用需求，没有做多余的装饰性结构，所有几何特征都服务于钻削作业的实际工况。日常在普通台钻、手持电钻、立式钻床的钻孔作业里，这类圆柱柄钻头是应用最广泛的孔加工刀具，不管是普通碳钢件的粗钻、铝合金型材的预制孔加工，还是非金属板材的开孔作业，只要匹配对应转速进给参数，都能稳定完成切削作业。设计时首先确定了钻尖的118度顶角，这个角度是通用加工场景下的最优选择，既不会因为顶角过尖导致钻尖刚性不足、钻削时容易崩刃，也不会因为顶角过大造成轴向进给阻力飙升，加重设备主轴负载。钻尖部分的横刃做了标准的修磨几何处理，横刃斜角控制在合理区间，能有效降低钻孔初始阶段的轴向抗力，避免入钻时钻头滑移导致孔位偏移，这一点对于划线定位后的精准钻孔尤其重要，能减少后续扩孔、铰孔的余量修正工作量。螺旋槽的导程参数经过反复校核，槽型的螺旋角度匹配常规切屑的排出路径，钻削钢材时产生的带状切屑能顺着螺旋槽顺畅排出孔外，不会因为切屑堵塞在槽内刮伤已加工孔壁，也能避免切屑缠绕钻杆造成的加工安全隐患。圆柱柄部分的直径和钻身工作直径保持一致，柄部的圆柱度公差控制在装夹允许的范围内，能直接适配标准钻夹头的装夹范围，不需要额外加装转换套，装夹后夹持力均匀，高速旋转时的径向跳动量能控制在合理区间，保证钻孔的孔径精度和孔壁粗糙度。刃带部分的设计保留了标准钻头的窄刃带结构，既能在钻削过程中起到导向作用，减少孔的偏斜，又能最大限度降低刃带和孔壁的摩擦，减少钻头工作时的发热，延长刀具的单次刃磨使用寿命。排屑槽的根部做了圆弧过渡处理，没有应力集中的直角结构，在大进给量钻削时能避免槽根位置因为应力集中出现钻杆断裂的问题，尤其是在深孔加工场景下，钻杆本身的长径比偏大，这个过渡结构能有效提升钻杆的抗扭刚性。整个模型的几何特征完全还原了量产刀具的真实结构，没有简化掉影响加工性能的关键细节，不管是用于刀具结构的教学演示，还是做钻削加工的运动仿真，或者是装配到设备模型里做刀具库的标准件调用，都能完全匹配实际的尺寸边界，不会出现装配干涉或者结构失真的问题。
