电缆剥除回转拆卸工具结构设计

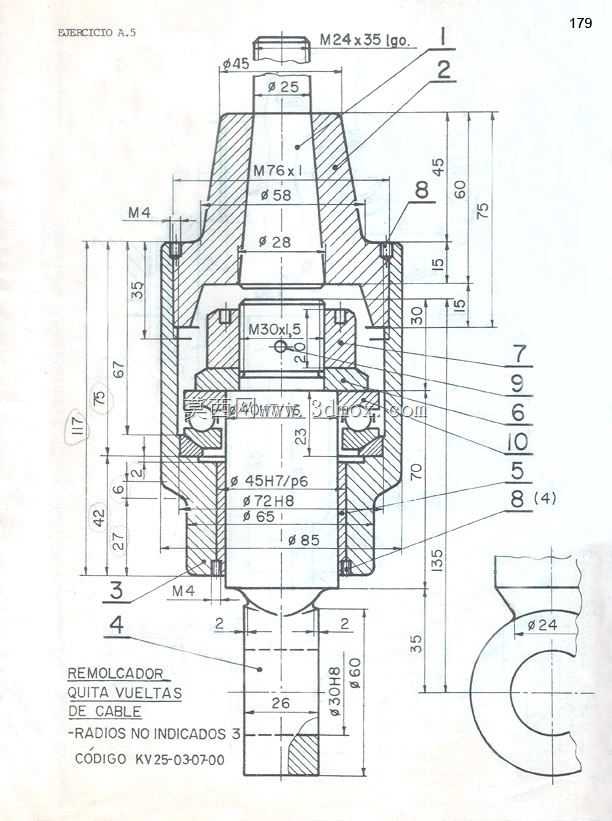

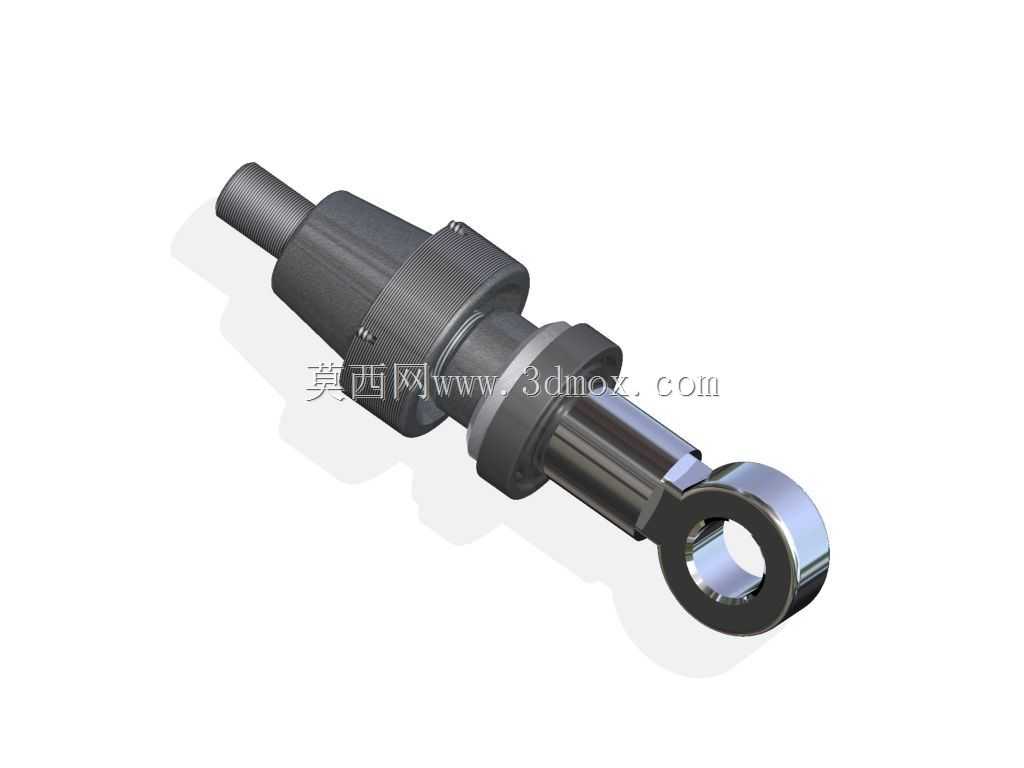

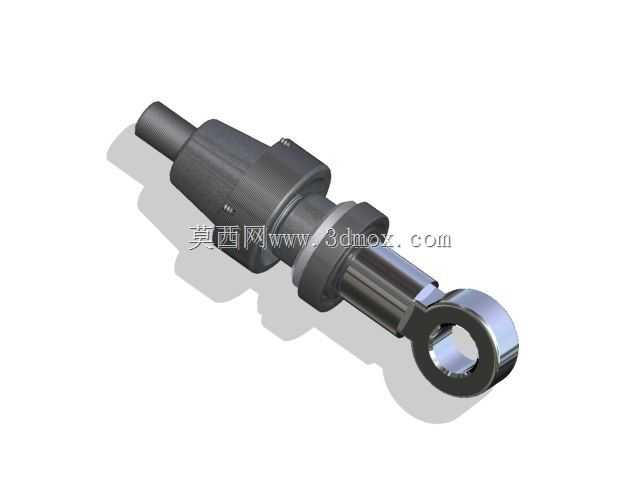

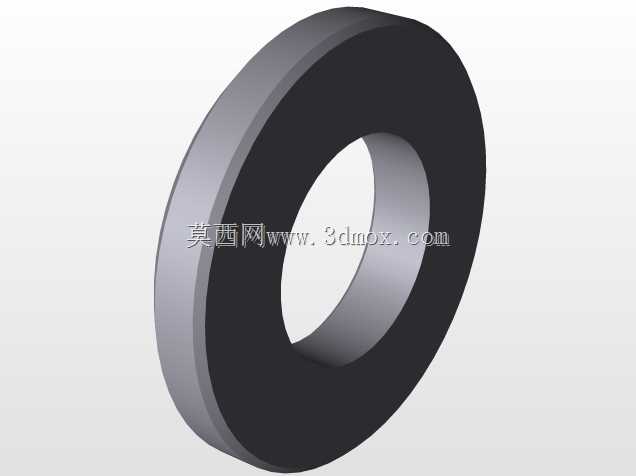

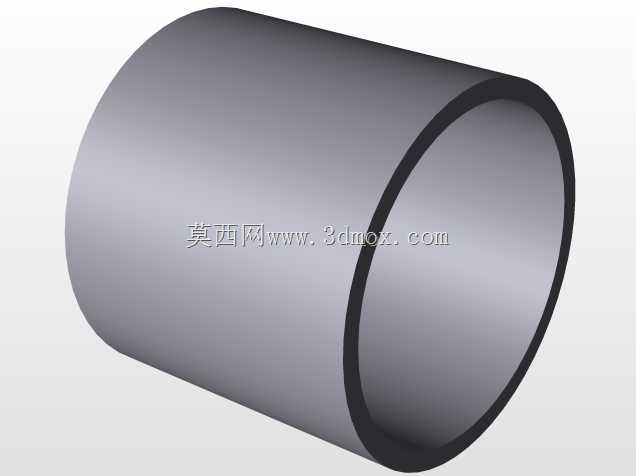

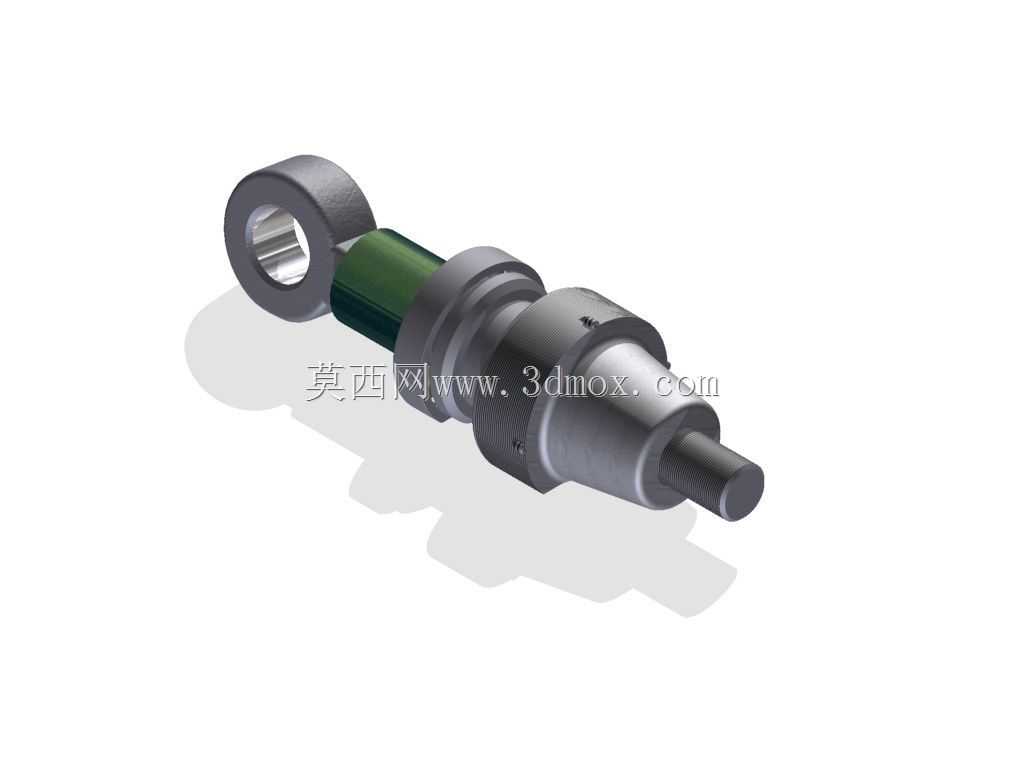

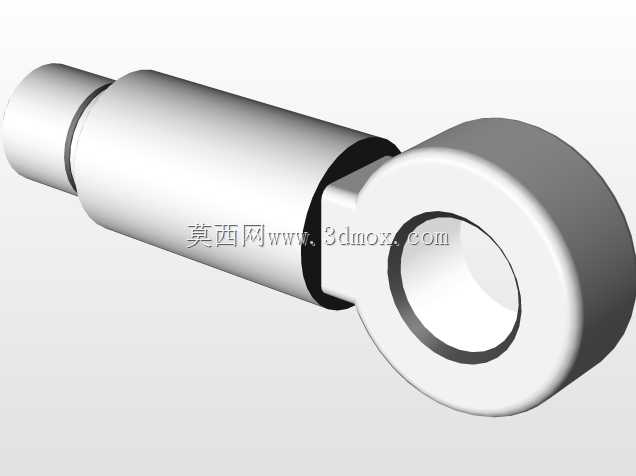

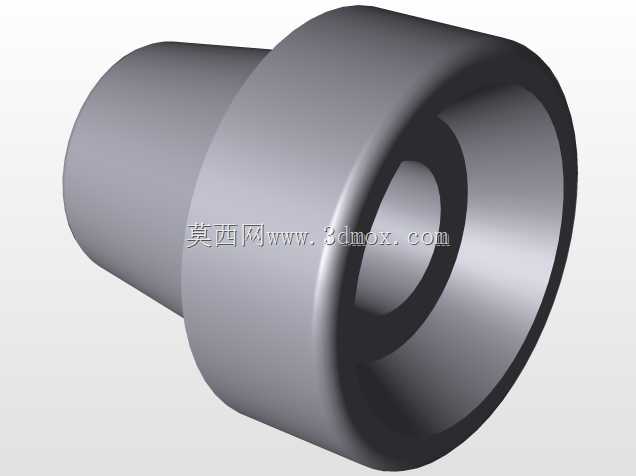

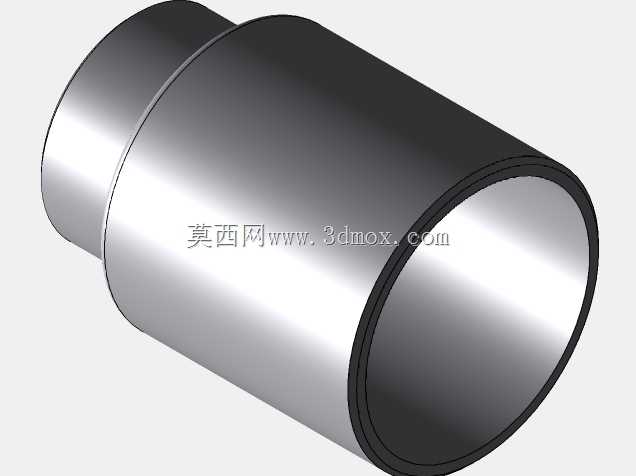

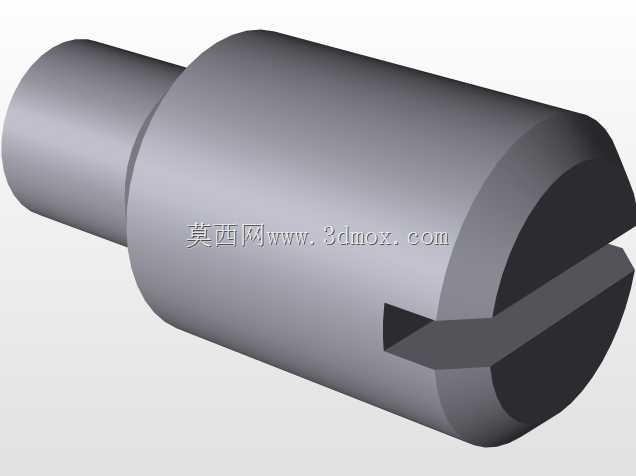

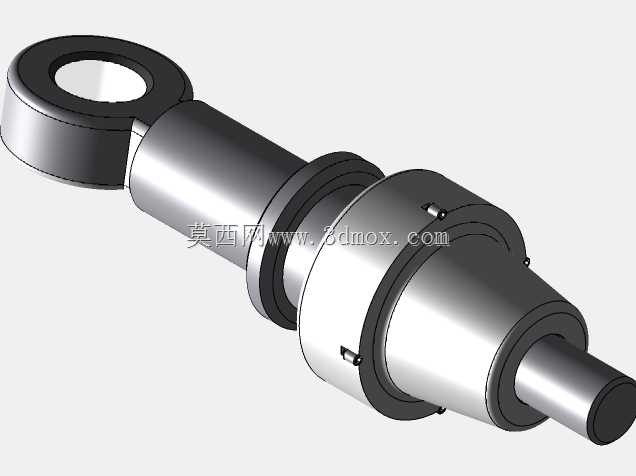

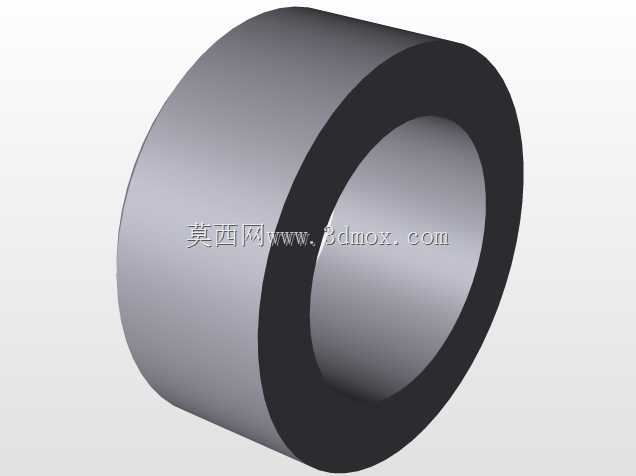

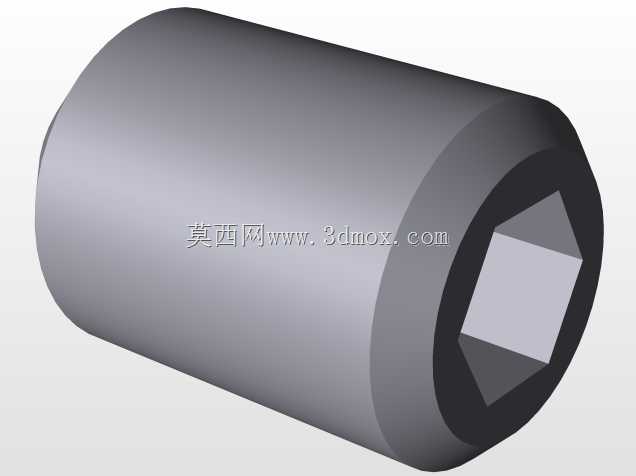

这款工具主要面向电力施工、线缆运维场景，用于完成带铠装层电缆的外层剥除、接线端子拆卸作业，替代传统手工敲击、撬剥的粗放操作方式，能有效避免线缆芯线损伤，同时降低现场作业的劳动强度，适配多规格常规电力电缆的端头处理工序，在配电房改造、电缆接续、设备接线等现场作业环节都能适配。从结构设计逻辑来看，整体采用同轴回转式布局，主体为上下对合的锥形夹套结构，通过顶部的细牙螺纹段施加轴向锁紧力，让内锥面与电缆外护套、铠装层形成均匀抱紧，不会出现局部应力集中压伤线芯的问题；中部设置的回转支承结构配合侧向操作手柄，可带动切削刀架绕电缆轴线做整周回转，刀架上的进给调节结构能精准控制切削深度，适配不同厚度的电缆外护层、铠装钢带的剥除需求，不会切伤内部绝缘层与铜芯。从安装边界与尺寸参数来看，主体最大外轮廓直径为85mm，总轴向长度135mm，顶部连接螺纹规格为M24×35，可适配标准配套的扭力操作手柄；中部夹持段的内孔适配范围覆盖直径28mm到58mm的常规电缆，下部的导向套段设置了直径60mm的定位止口，作业时可与电缆端头定位面贴合，保证切削过程的同轴度，避免剥除断面出现歪斜。结构细节上，各连接部位均采用细牙螺纹配合，保证锁紧状态下的自锁性能，不会在回转切削过程中出现松脱；刀架位置设置了刻度标识，现场作业人员可根据电缆护层厚度直接调整进刀量，不需要反复试切调整；分体式的夹套结构设计，可在不剪断电缆的状态下完成中段电缆的护层剥除作业，适配更多现场施工的特殊工况。各配合面的公差选用上，回转部位采用H7/h6的间隙配合，保证转动顺滑无卡滞，夹持部位采用锥面过盈贴合，保证抱紧力足够的同时不会损伤电缆表层，外露的金属部件均做了发黑防锈处理，适配户外潮湿、多尘的作业环境，长期使用也不会出现锈蚀卡滞的问题。
