管式金属马车座椅骨架结构设计

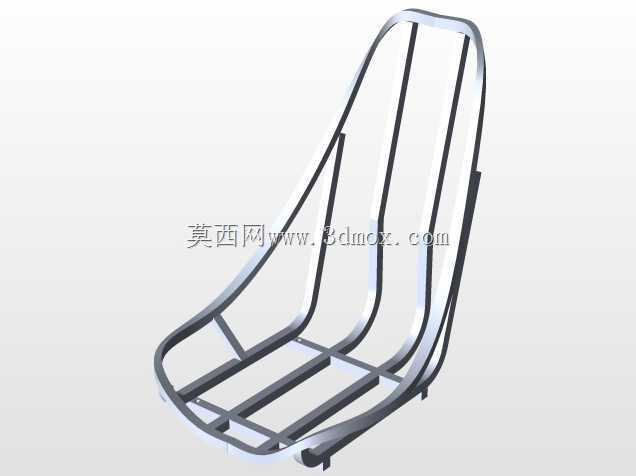

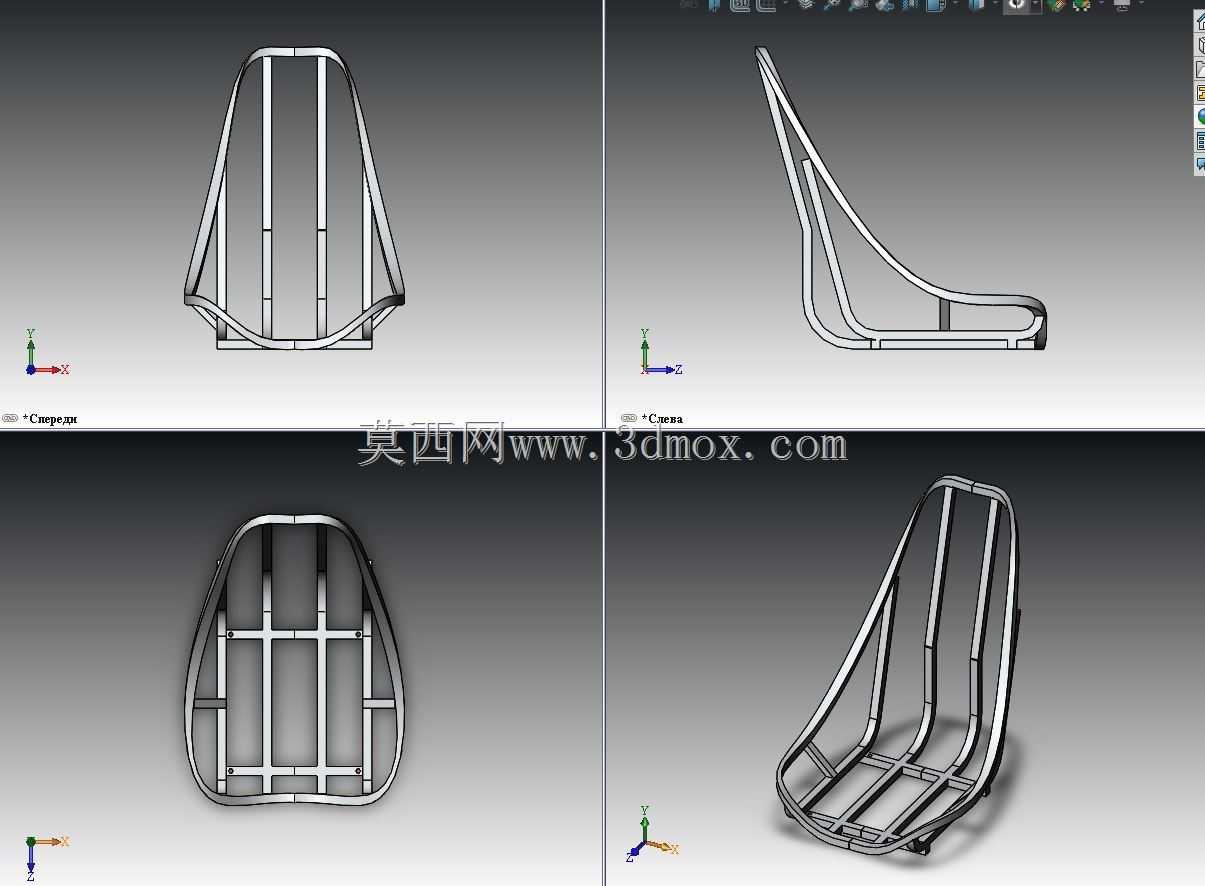

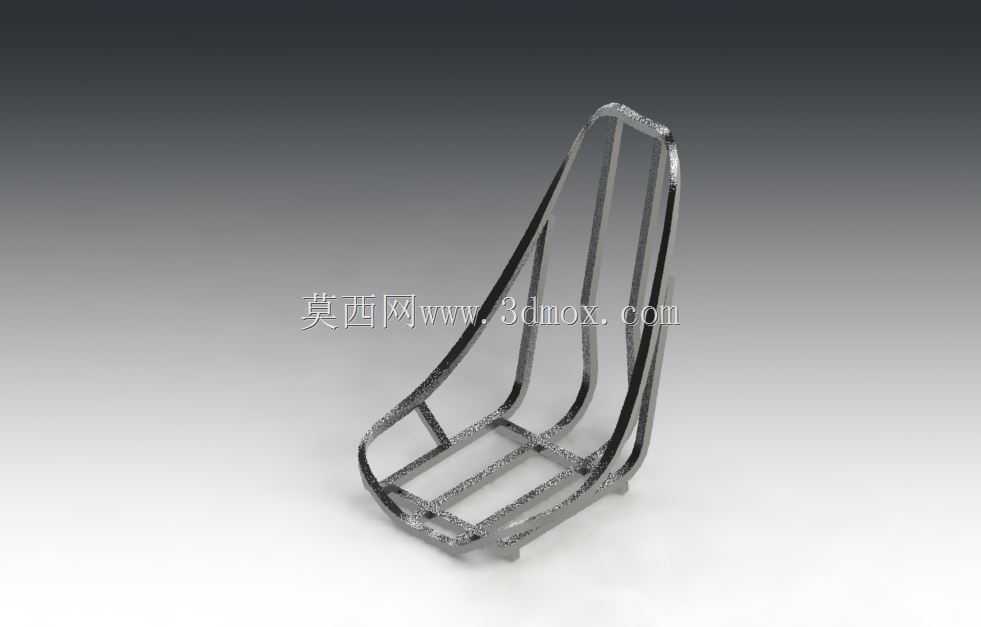

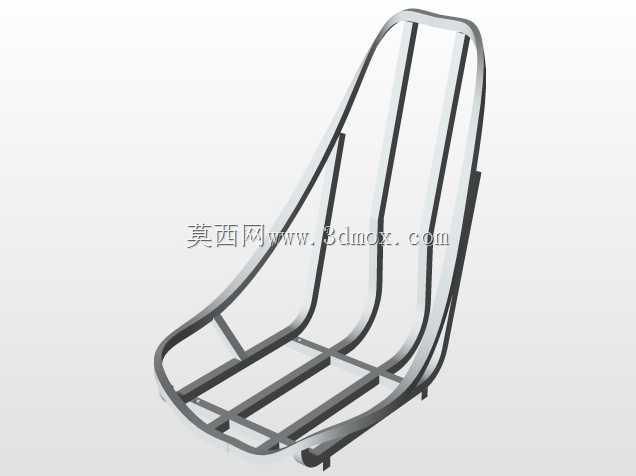

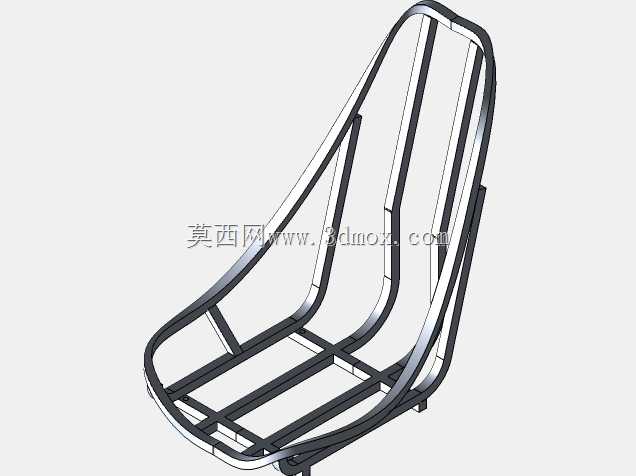

该管式金属框架为观光马车配套的乘坐支撑骨架，主要应用于景区观光马车、复古礼仪马车的乘员乘坐部位，承担乘员体重承载、座椅包覆安装基准的核心作用。整体采用连续弯管拼接成型工艺，主体受力管沿乘坐者的背部、臀部、腿部支撑轮廓做顺滑弯曲，完全贴合人体坐姿下的体表曲线，避免硬质棱边对乘坐舒适度的影响，同时连续弯管的结构形式能将乘员施加的垂直载荷、颠簸工况下的冲击载荷沿管身均匀分散，减少局部应力集中带来的结构失效风险。从安装边界来看，骨架底部设置有三处平直安装支脚，支脚端面预留与马车底盘横梁连接的安装孔位，可直接通过螺栓紧固在底盘的型钢支撑梁上，安装时无需额外做适配性裁切，支脚的排布间距匹配常规观光马车底盘的横梁标准间距，适配多数同类型复古马车的底盘安装尺寸。骨架的背部支撑段做了12度的后倾设计，匹配人体放松坐姿下的背部倚靠角度，两侧的竖向管同时承担侧向防护作用，防止车辆转向时乘员侧滑脱出座椅支撑范围，座面部分的横向管排布间距控制在80mm，既保证座面支撑的刚度，避免包覆软垫后出现局部塌陷，也能为后续的软垫包覆、皮革蒙皮安装提供足够的固定点位，安装蒙皮时可直接用卡条将面料固定在管身间隙处，无需额外焊接附属安装片。设计过程中优先考虑了弯管工艺的可行性，所有弯曲段的弯曲半径均大于管材直径的2.5倍，避免弯管过程中出现管壁皱折、开裂的问题，管身拼接处采用满焊焊接，焊后打磨平整无焊瘤，既保证整体结构的连接强度，也不会在后续包覆软垫时出现尖锐凸起硌破面料的问题。整体框架无多余的冗余结构，在保证承载强度满足120kg额定载荷的前提下尽可能降低自重，减少马车行驶过程中的无效载荷，管身的轮廓走向完全规避了马车周边的护栏、脚踏等相邻部件的运动干涉范围，安装后不会出现部件磕碰的问题。
