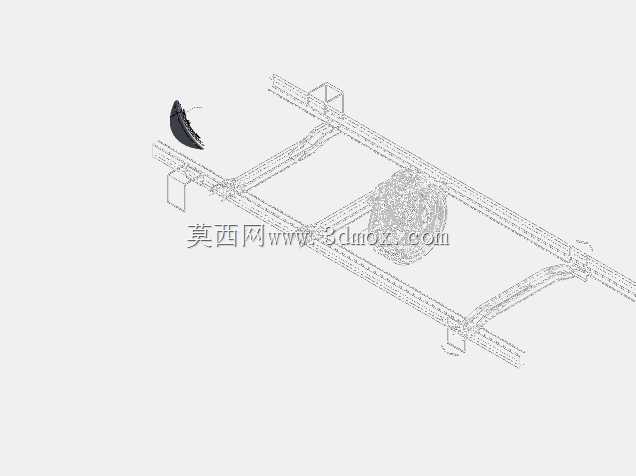

四轮车辆带转向功能的底盘结构设计

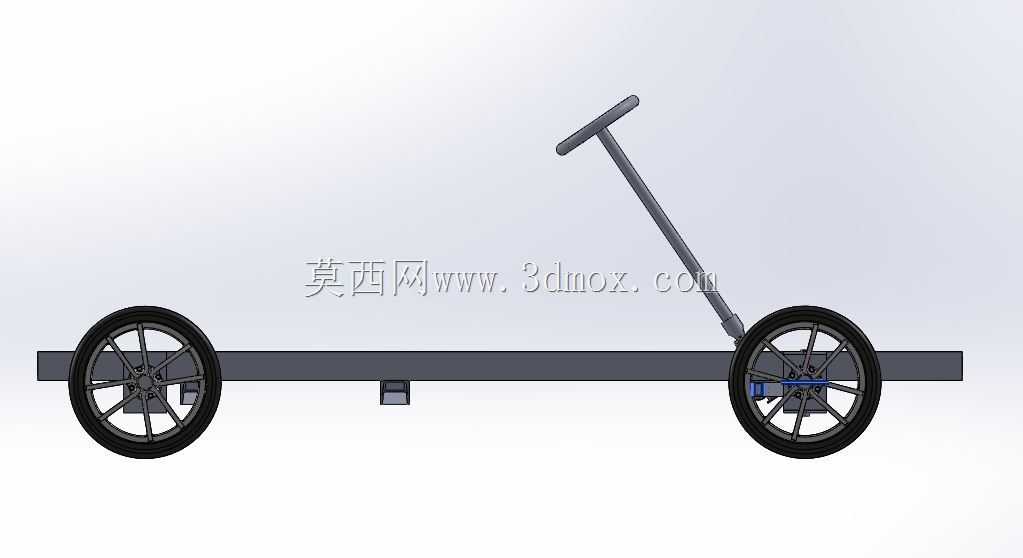

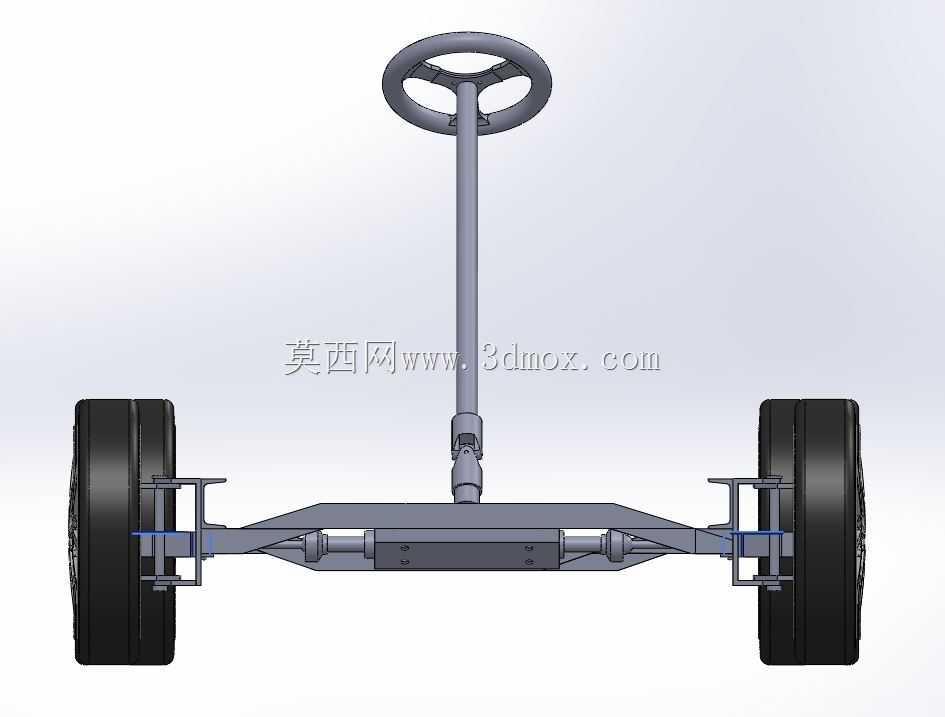

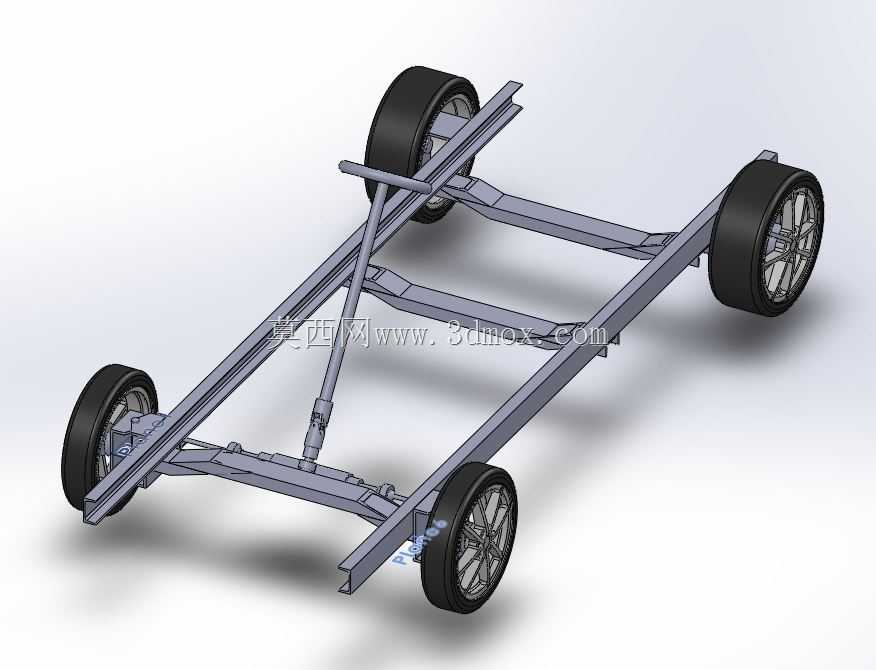

这套底盘结构主要面向低速四轮作业车辆、小型场地转运载具的开发场景，可直接作为非道路小型车辆的行走承载基底，适配厂区物料转运车、园区观光代步车、小型农用作业机具的底盘改装需求，省去从零搭建行走转向系统的重复设计工作。从实际使用场景来看，这类底盘需要兼顾承载稳定性与转向灵活性，整体采用双纵梁作为核心承载框架，纵梁沿车辆前后方向贯通布置，可根据后续上装的安装需求预留不同位置的固定孔位，适配货厢、作业机具、驾乘座舱等不同上装模块的安装固定。转向系统布置在底盘前端，通过转向拉杆连接两侧前轮的转向节，转动转向操纵杆时可同步带动两侧前轮偏转，实现车辆转向动作，转向传动杆件的铰接位置均预留了润滑与间隙调整空间，可在长期使用后调整转向虚位，避免转向卡滞或跑偏问题。四轮均采用独立的轮轴安装结构，车轮与车架的连接位置可根据载荷需求调整轮距参数，当前结构的轮距设定兼顾了窄通道通行能力与行驶稳定性，可在1.2米宽度的狭窄通道内完成转向动作，适配厂区内部巷道、田间窄路等复杂通行场景。设计过程中优先考虑了结构的易加工性，所有车架杆件均采用标准型材焊接成型，无需复杂的异形曲面加工，普通机加工车间即可完成样机制作，转向机构的铰接点均采用通用销轴连接，易损件更换维护成本较低。从安装边界来看，底盘整体离地间隙满足非铺装路面的通行需求，可应对厂区内的减速带、田间浅沟等起伏路面，纵梁上平面为统一的安装基准面，上装部件可直接贴合梁面固定，无需额外做基准转换，前后悬的长度设定预留了动力单元、制动系统的安装空间，后续可根据动力选型需求加装电机、传动桥等部件，也可直接适配人力驱动、小型内燃机驱动等不同动力方案。底盘的载荷传递路径清晰，上装载荷通过纵梁直接传递到前后轮轴，转向机构不参与主要承载，避免转向杆件长期受载出现变形，保障转向动作的可靠性，车轮的安装位置经过运动校核，转向过程中轮胎与车架、纵梁之间无运动干涉，最大转向角度下的转弯半径可满足小型场地内的调头需求，无需额外拓宽通行空间。
