垂直轴阻力差型立式风能转换装置

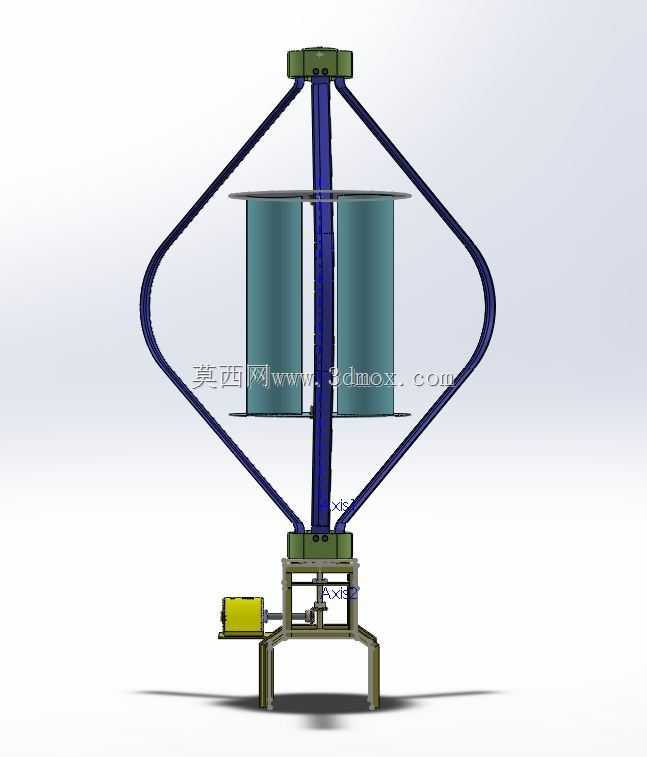

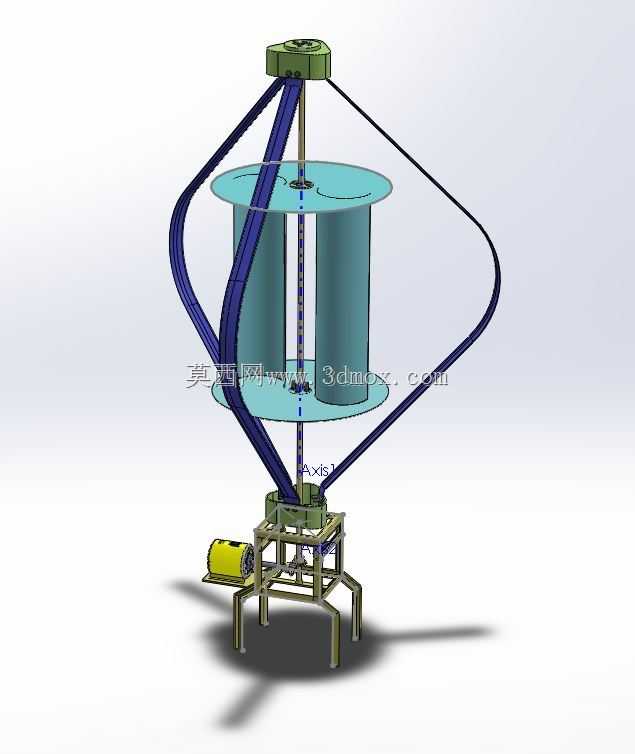

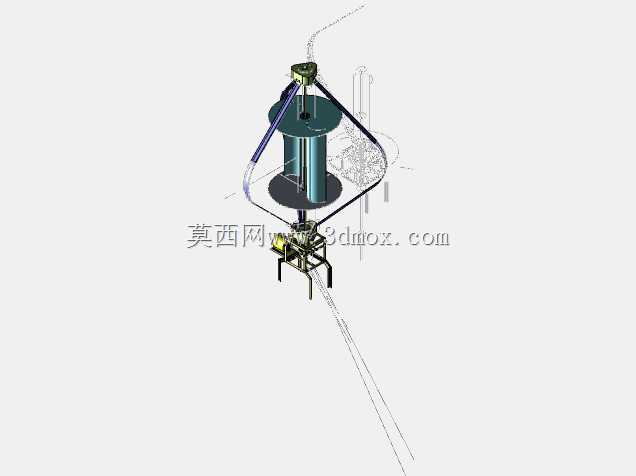

这款立式风能转换装置采用垂直轴布局设计，区别于传统水平轴风机的对风要求，可接收任意方向来流风能，在风向多变的城郊、山地、近岸零散风能利用场景中无需加装偏航对风结构，能降低运维复杂度与结构冗余。设备下部采用方管焊接成型的四脚支撑机架，机架预留了动力输出组件的安装位，可直接匹配小型发电机、提水机构等负载，机架支脚底部预留地脚安装孔，可适配混凝土基础、钢结构平台等不同安装基面，安装边界需预留半径不小于1.2米的无遮挡空间，避免周边构筑物遮挡来流影响做功效率。中部设置两层圆形导流承托板，板间固定两组对称布置的半圆柱型阻力叶片，叶片曲面朝向来流方向时可获得较大风阻，背风面回转时风阻显著降低，依靠两侧阻力差驱动中心立轴旋转，这种结构启动风速阈值较低，在每秒2.5米左右的低风速环境下即可启动做功，适配低风速区域的分布式能源供给需求。中心立轴采用上下两点支撑结构，上部支撑点位于顶部端盖位置，下部支撑点集成在机架上部的轴承座内，可抵消立轴旋转过程中的径向跳动，保证传动稳定性。立轴下部通过带传动结构将扭矩传递至侧置的输出端，带传动具备一定过载缓冲能力，可在突发强风时通过打滑保护后端负载结构不受冲击损坏。外围设置三根对称布置的弧形张紧拉条，连接顶部端盖与下部机架，形成稳定的三角支撑结构，抵消叶片旋转过程中产生的侧向倾覆力矩，提升整机结构抗风能力，可抵御每秒18米以内的阵风载荷。设计过程中优先考虑了易加工性，所有结构件均可采用常规板材、型材切割焊接成型，无需定制复杂曲面模具，叶片采用薄壁曲面结构，在保证受风面积的前提下降低整体自重，减少立轴支撑的载荷负担。顶部端盖集成了上部轴承的密封结构，可阻挡雨水、沙尘进入轴承配合面，延长转动部件的维护周期，适配户外长期露天使用场景。这类装置可应用于偏远地区离网供电、小型农田提水灌溉、景观风能互动装置等场景，结构简单易维护，对安装场地的平整度要求不高，无需高耸塔架即可完成部署，适合分布式小功率风能利用场景的选型参考。
