森特里富卡尔结构离心流体输送泵

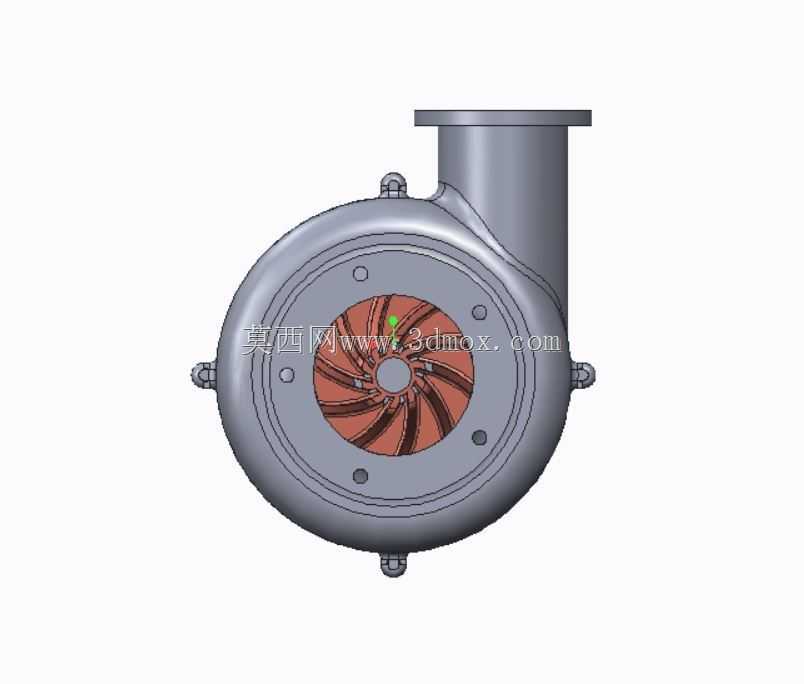

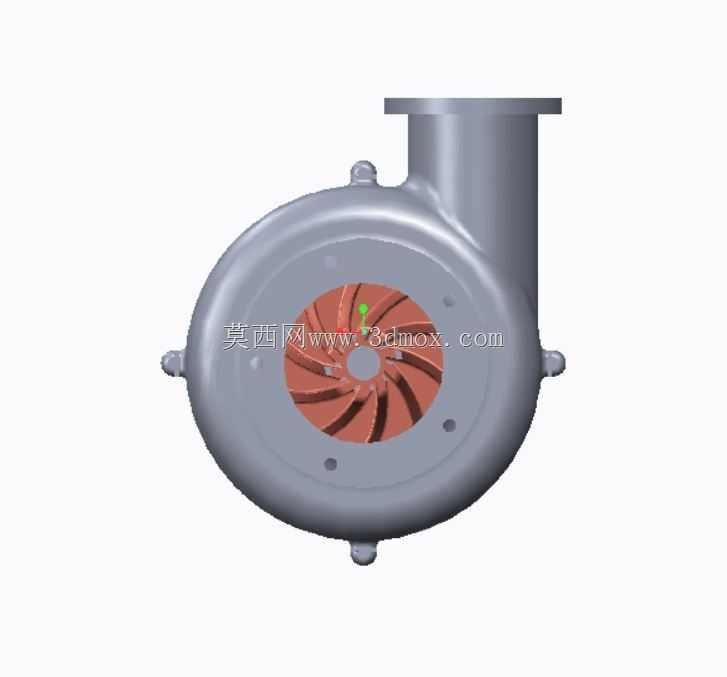

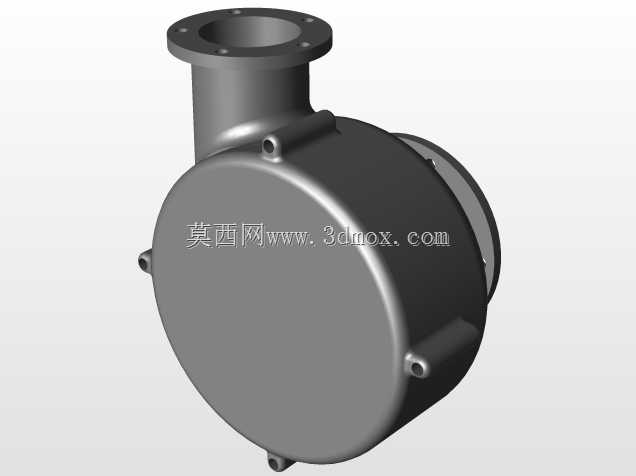

这款离心式流体输送泵的三维结构，在做方案选型阶段可直接参考其安装边界与接口尺寸，顶部垂直向上的法兰接口为流体出口，正面圆形端盖侧预留的同轴接口为流体入口，进出口的法兰螺栓孔位、中心距尺寸均按照常规管路对接标准做了匹配设计，安装时可直接对接同通径的工业管路，无需额外做转接结构调整。泵体外壳采用蜗壳式流道设计，建模时特意还原了内部流道的渐扩截面结构，这种结构能将叶轮高速旋转带出的流体动能逐步转化为压力能，降低流道内的紊流损耗，提升流体输送的效率，外壳周向均匀布置的螺栓凸台，是用于连接泵壳与前端盖的安装位，凸台的高度、螺栓孔深度都做了等比例还原，能直观体现装配时的螺栓穿装空间，避免实际安装时出现工具操作空间不足的问题。内部的叶轮采用后弯式叶片结构，叶片数量与弧度匹配中低扬程、大流量的输送工况，可用于清水、低粘度工业流体的输送场景，覆盖工业循环供水、设备冷却系统供液、中小型水处理管路增压等常见应用场景，叶轮与泵轴的连接位做了轴孔与键槽的结构还原，能清晰展示动力输入的装配关系。做结构设计时，这款模型可直接复用其蜗壳流道的曲率参数、叶轮叶片的安装角度参考，也可根据实际输送介质的特性，调整叶片数量、流道截面尺寸来适配不同的扬程流量需求；安装边界上，泵体底部的三个支脚位置做了安装孔位的还原，支脚的高度、孔距可直接作为安装基座的设计参考，预留的检修空间也在模型结构上有直观体现，前端盖拆卸后即可直接更换叶轮或者清理流道内的杂物，日常维护的操作空间无需额外做冗余设计。建模过程中对各部件的装配间隙做了符合工程实际的还原，比如叶轮与泵壳内壁的间隙、端盖密封位的槽体结构，都对应实际产品的密封件安装尺寸，能直接用于装配干涉检查、管路布局模拟等前期设计验证工作，避免二维图纸选型时容易忽略的空间干涉问题。
