材料扭转弯曲复合性能试验台结构

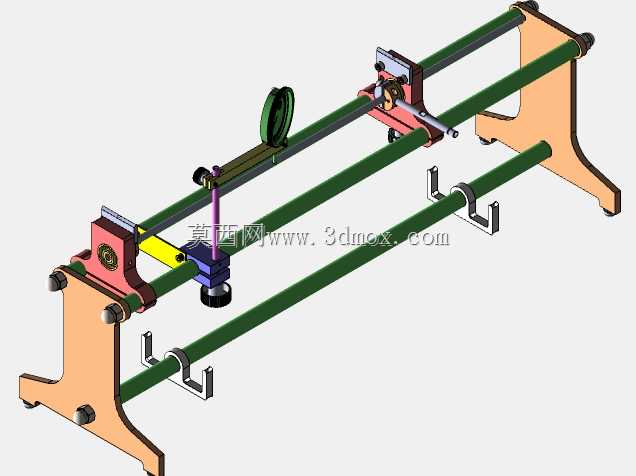

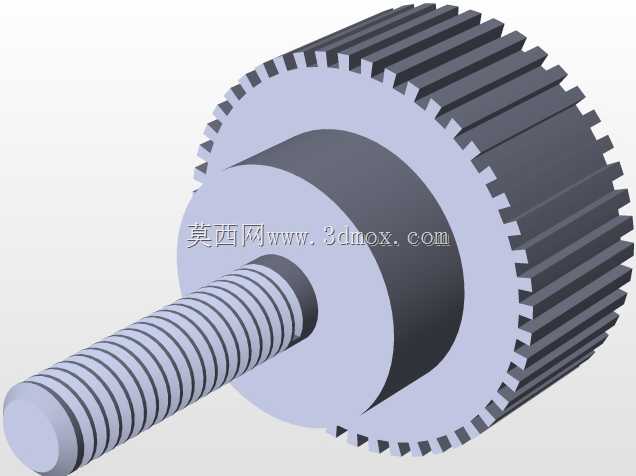

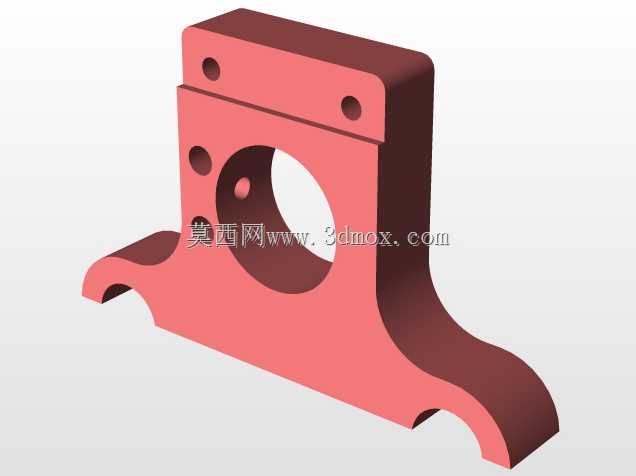

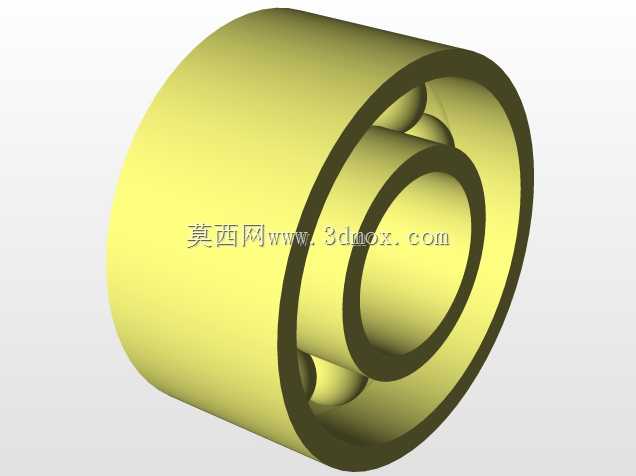

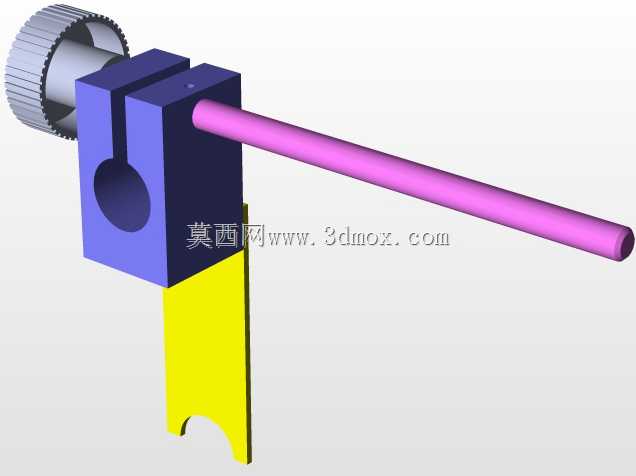

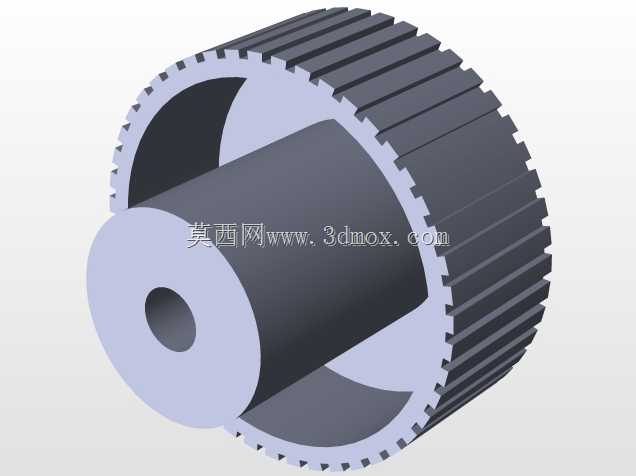

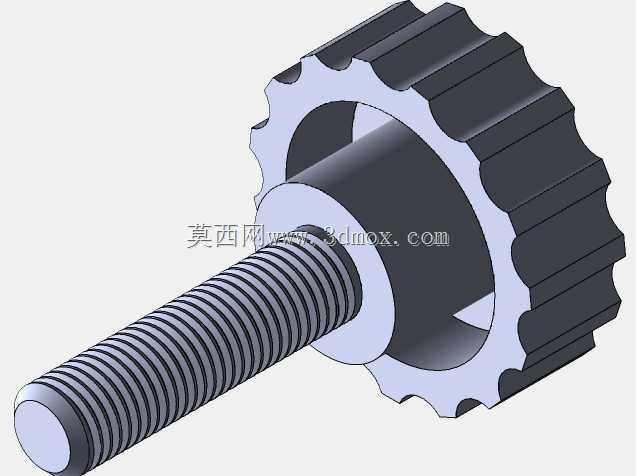

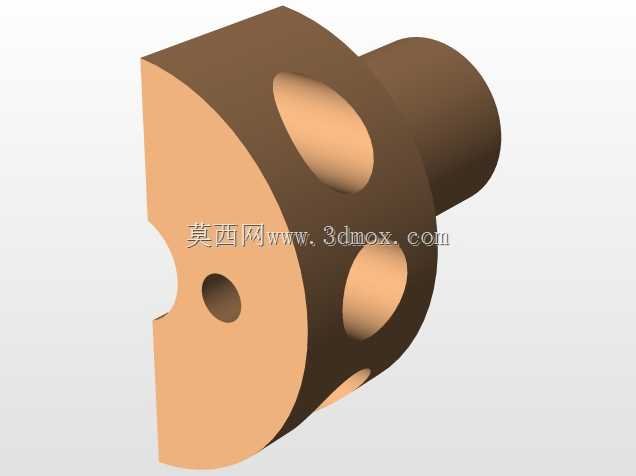

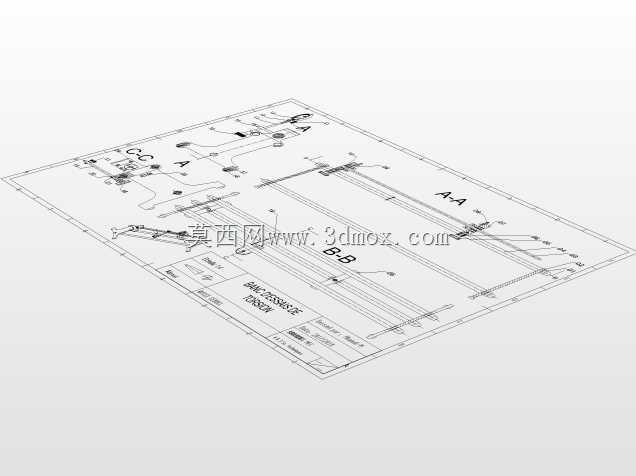

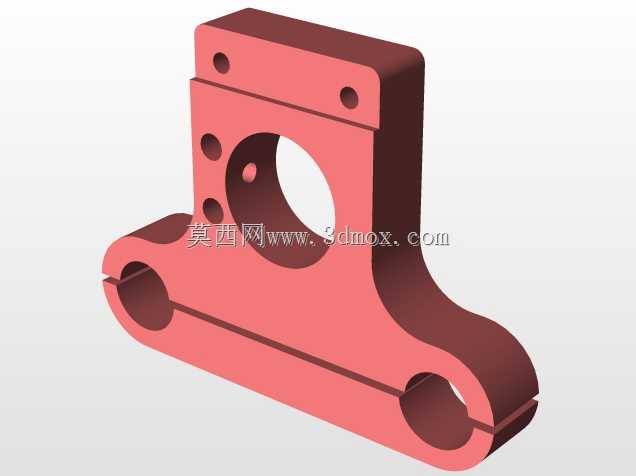

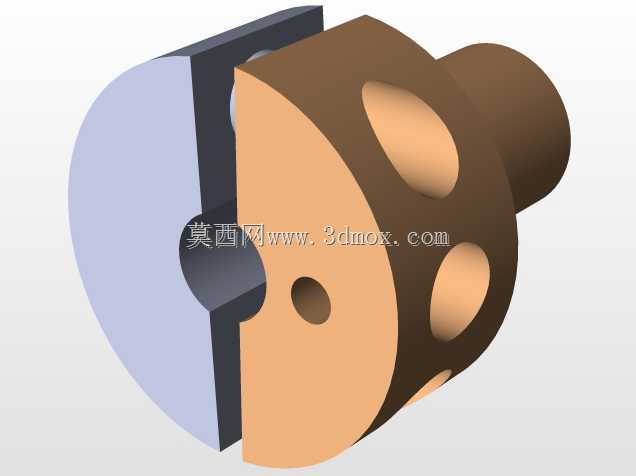

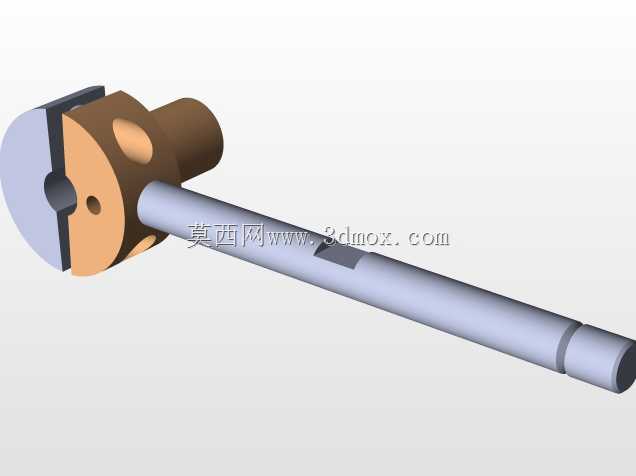

在材料力学性能检测环节，这类复合试验装置主要面向金属棒材、工程塑料试样、小型结构件的力学性能验证场景，覆盖高校材料实验室、五金制品质检环节、小型零部件生产企业的来料检测工位，可在同一台架上完成扭转力学性能测试与三点弯曲性能测试，无需额外更换台架主体结构，减少多台检测设备的场地占用与采购投入。从结构设计逻辑来看，台架采用双平行光轴作为主体支撑导向结构，两端立式支撑脚采用宽底地脚结构，底部预留安装孔位，可直接固定在混凝土试验台或钢制工作平台上，整体安装边界长度适配常规1.8米长度的标准试验工作台，宽度控制在0.6米范围内，不会占用过多实验室操作空间，支撑脚底部设置可调垫铁，可快速调整台架水平度，避免光轴倾斜导致的试样装夹同轴度误差。台架上的扭转装夹端采用三爪式定心夹头，可适配直径3mm到20mm的圆形截面试样，夹头后端连接扭矩传递结构，配合台架上的手轮加载机构，可实现匀速手动扭转加载，加载端旁设置刻度标识，可直接读取扭转角度数值，满足常规教学与基础质检的精度需求。弯曲测试工位集成在台架中段位置，采用可滑动支座结构，两个支撑块可沿光轴调整跨距，适配不同长度试样的弯曲测试要求，加载压头安装在可横向移动的滑座上，滑座与光轴之间采用直线轴承配合，移动阻力小，定位后可通过锁紧手柄固定位置，保证加载点位置准确。设计过程中充分考虑了操作便利性，所有锁紧手柄、加载手轮都设置在操作人员站立时的顺手操作高度，无需弯腰或抬手过度操作，试样装夹位置预留足够操作空间，可快速完成试样的装卸。台架上的所有受力部件都做了强度校核，两端支撑脚采用铸铁材质，减震性能好，光轴采用调质处理的45号钢制作，刚性充足，满负载加载时不会出现明显形变，保证测试数据的准确性。这类台架没有配置复杂的电控加载系统，结构简单可靠，维护成本极低，适合对测试自动化程度要求不高、预算有限的检测场景使用，日常使用时仅需定期给光轴与直线轴承接触面涂抹润滑脂，检查夹头的锁紧可靠性即可，无需复杂的校准维护流程。
