挖掘机工作装置运动包络参数化设计方案

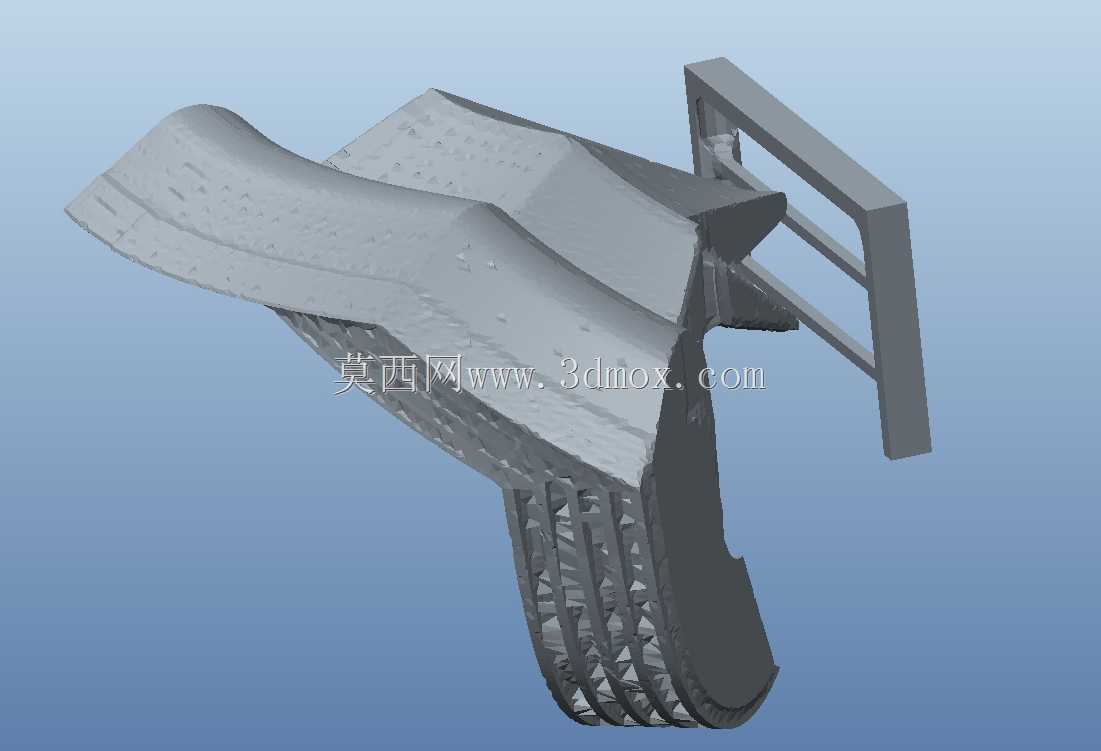

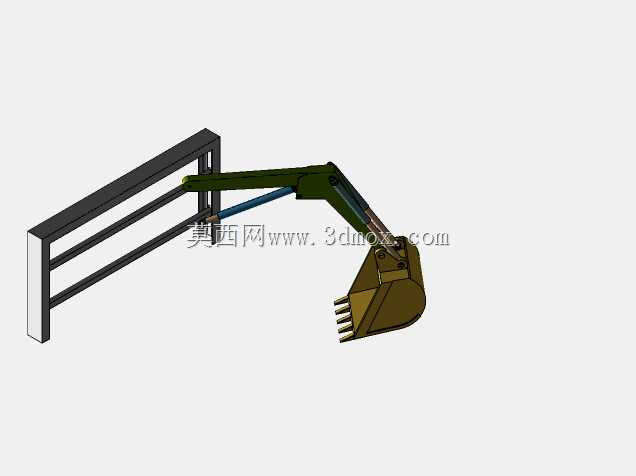

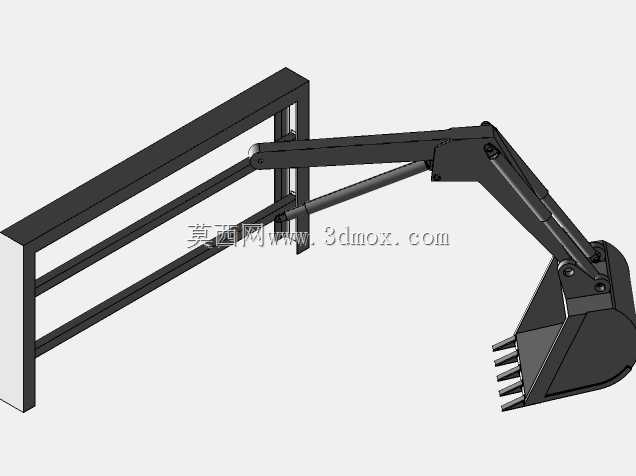

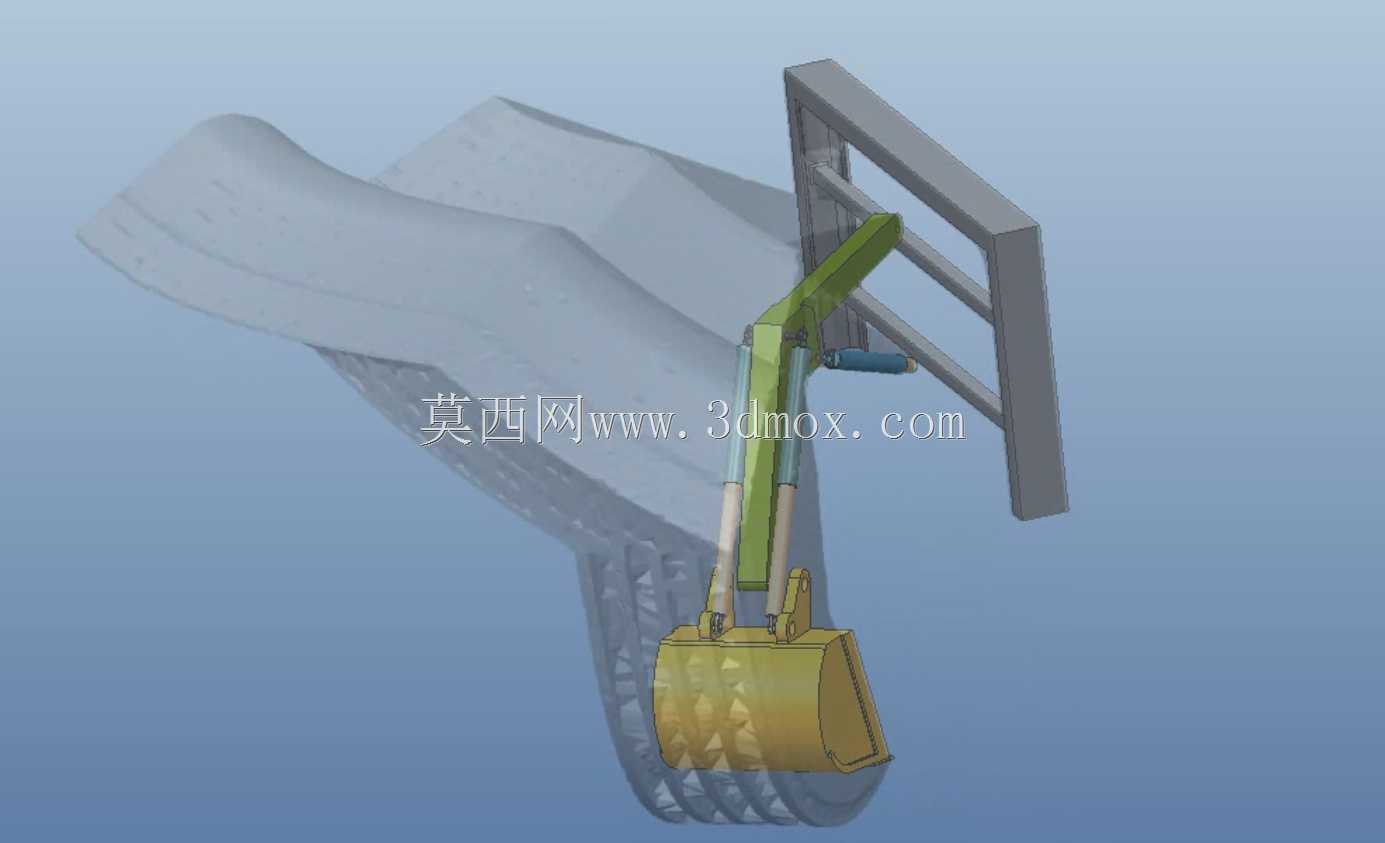

在土石方施工、矿山剥离、场地平整等工程场景中，挖掘机工作装置的作业覆盖范围直接决定设备的施工适配性，传统设计中常通过静态尺寸推算作业边界，容易忽略机构运动过程中各部件的干涉风险，也难以精准预判不同姿态下的实际作业极限。这套参数化机构模型围绕动臂、斗杆、铲斗以及连接机架的铰接关系搭建，核心是通过参数驱动各铰接点的位置变量，自动生成全行程运动过程中的实体包络，无需反复调整装配约束即可快速校验不同臂长配比下的作业范围。从实际工程应用来看，运动包络模型可直接用于校核工作装置与机身、回转平台的动态间隙，避免举升、挖掘、卸料全动作循环中出现结构磕碰，同时也能为作业现场的安全距离划定、障碍物规避方案提供直观的三维依据。设计过程中，各部件的铰接轴线严格对齐实际销轴的安装基准，动臂的弯板角度、斗杆的截面变化、铲斗的切削刃轮廓都按照常规中型液压挖掘机的结构比例还原，液压油缸的伸缩行程与铰接点位置做了关联约束，调整油缸安装距参数时，整个工作装置会同步更新姿态，对应的运动包络面也会实时重构。在安装边界层面，模型预留了工作装置与回转平台连接的铰接座安装位，包络范围覆盖了动臂举升到最高卸料位、下放到最大挖掘深度位、以及回转侧摆极限位置的所有空间轮廓，可直接用于指导机罩、驾驶室、走台板等周边部件的外形轮廓设计，避免后续结构迭代时出现空间干涉。不同于常规的静态装配模型，这套参数化机构的核心价值在于把运动分析的结果转化为可直接参考的实体几何，结构工程师在做改型设计时，无需单独搭建运动仿真流程，调整臂长、铰接点坐标等核心参数后，就能直接得到对应配置下的作业边界包络，大幅缩短工作装置的方案迭代周期。同时包络模型也可用于作业工况的模拟验证，比如核对不同挖掘深度下的地面挖掘轨迹、最高卸料高度时的铲斗位置，确保设计参数满足实际施工的作业需求，减少物理样机阶段的整改工作量。
