高刚性镗孔加工动力单元结构设计

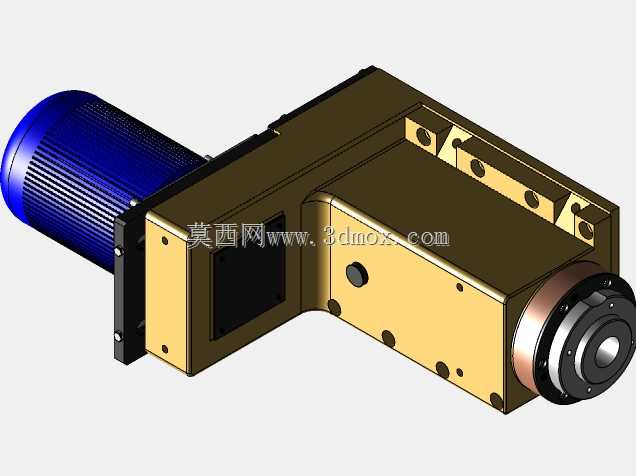

这款镗孔加工单元主要面向批量零件的精密内孔加工场景，常见于汽车零部件、液压阀块、减速机壳体等零件的专机生产线布局中，可直接集成到组合机床、专机工位或者自动化加工线的固定工位上，完成镗削、铰削甚至轻载铣削的端面加工工序，相比传统车床装夹加工的方式，这类单元可以根据工位排布灵活布置，多单元并行加工时能大幅压缩单零件的加工节拍。从结构设计来看，驱动端采用标准卧式电机直连传动的布局，省去了中间皮带传动或者齿轮减速的冗余结构，传动链更短，主轴端的跳动控制更有优势，电机外壳带散热筋结构，长时间连续切削时的散热表现更好，能适配三班倒的连续生产工况。主体箱体采用分体式拼接的箱型结构，安装基准面做了加厚处理，侧面和顶面都预留了成排的安装螺纹孔，不管是卧式水平安装、立式垂直安装还是倾斜角度安装，都能找到对应的锁紧固定点位，安装时不需要额外制作复杂的转接板，直接通过螺栓锁紧在设备机架或者滑台台面上即可，安装边界的适配性较强。主轴输出端采用短锥法兰式的安装接口，刀柄装夹的重复定位精度更高，前端配置了多重密封结构，切削液和金属切屑不容易进入主轴轴承腔，能有效延长主轴轴承的维护周期。箱体内部的传动轴承采用跨距布置的方式，前后轴承的支撑间距经过优化，重切削时的主轴挠度更小，镗削深孔时不容易出现让刀导致的锥度问题。设计时特意将电机与主轴输出端呈直角布局，整体的轴向长度更短，在排布多工位加工线时，相邻工位的单元不会出现电机干涉的问题，能有效压缩整条生产线的占地空间。箱体侧面预留了观察盖板的安装位，后期维护时不需要整体拆解单元，拆开盖板就能检查内部传动件的润滑和磨损情况，日常维保的操作难度更低。主轴端的转速匹配常规硬质合金镗刀的切削线速度，加工钢件时内孔的尺寸公差可以稳定控制在IT7级以内，表面粗糙度能满足常规装配要求，不需要额外安排后续的珩磨或者精铰工序，对于多数通用机械零件的内孔加工来说，精度储备完全足够。
