小型桌面三轴数控雕刻加工设备结构

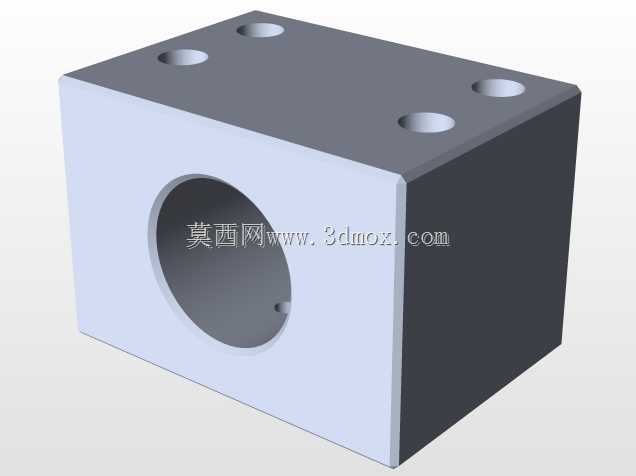

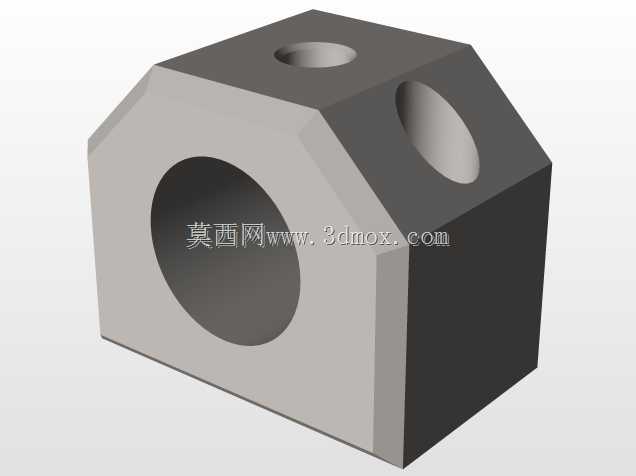

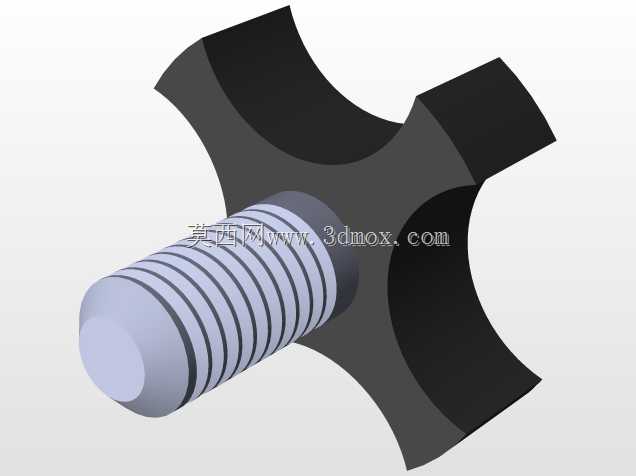

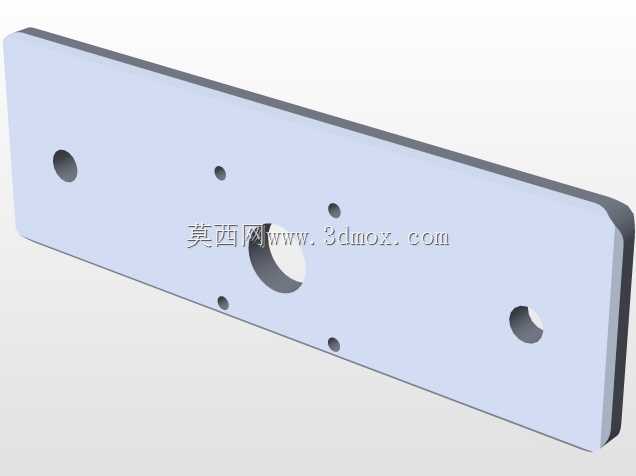

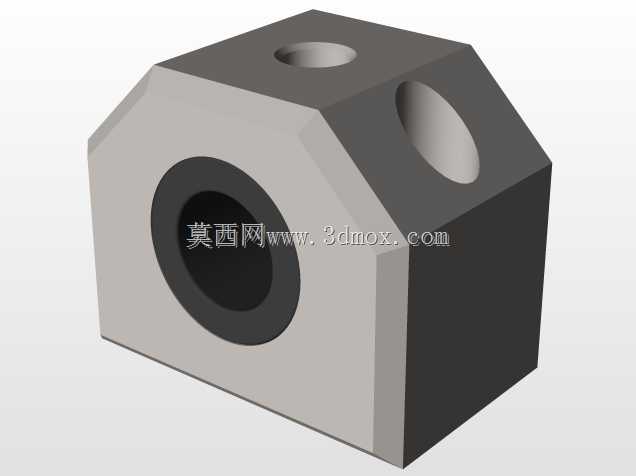

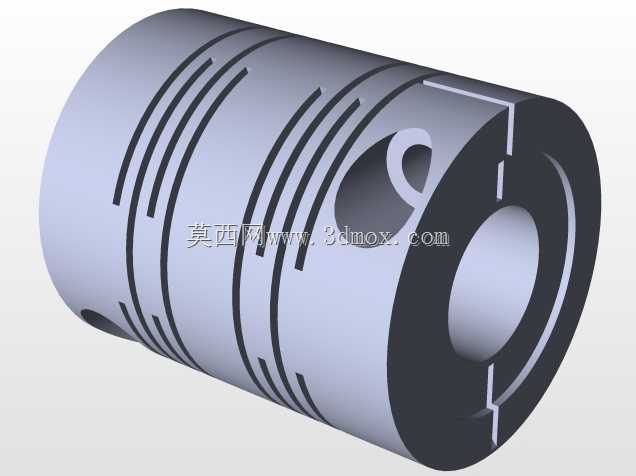

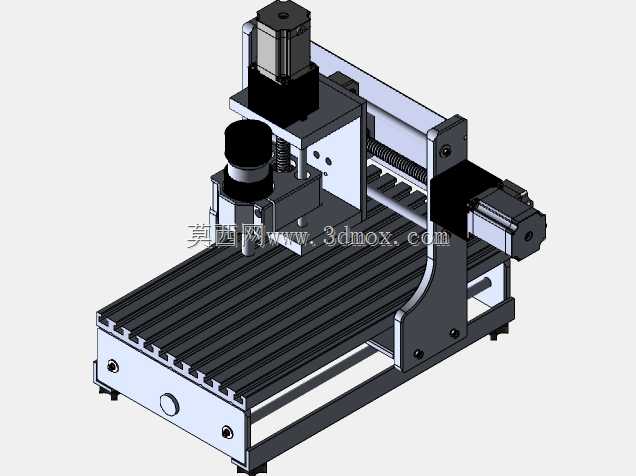

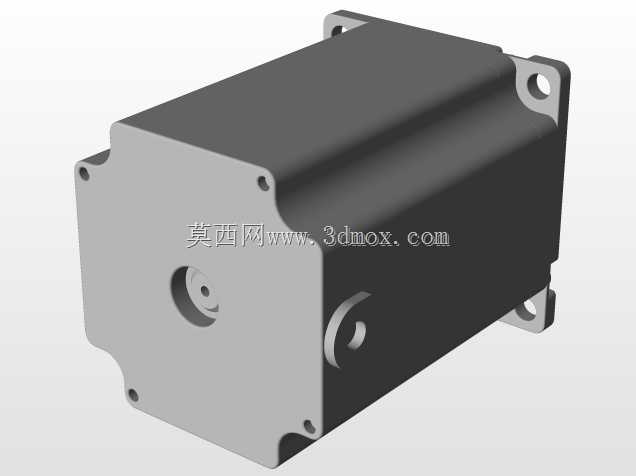

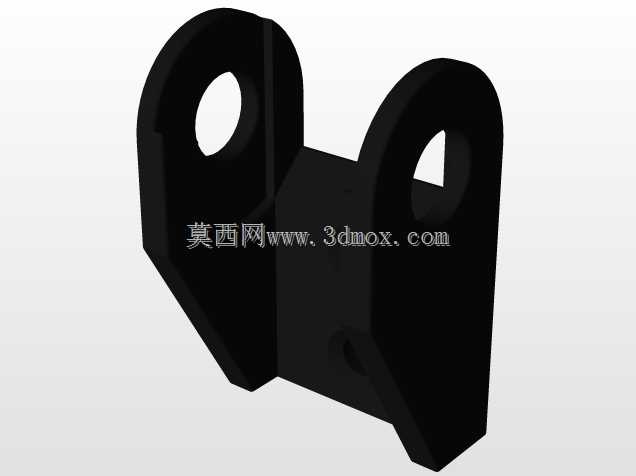

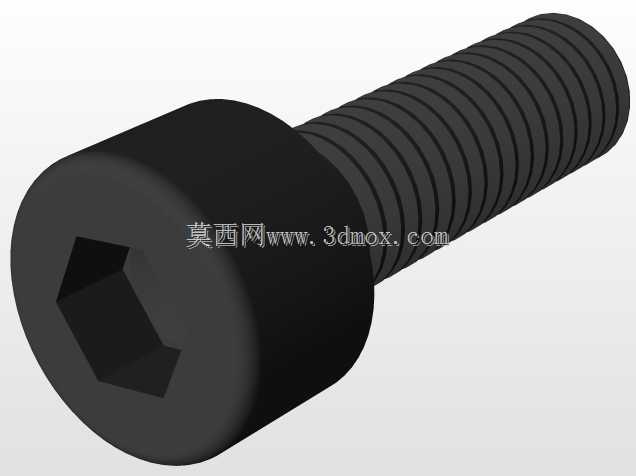

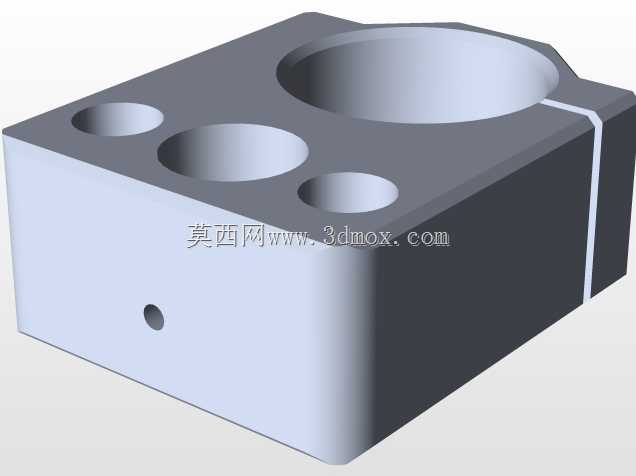

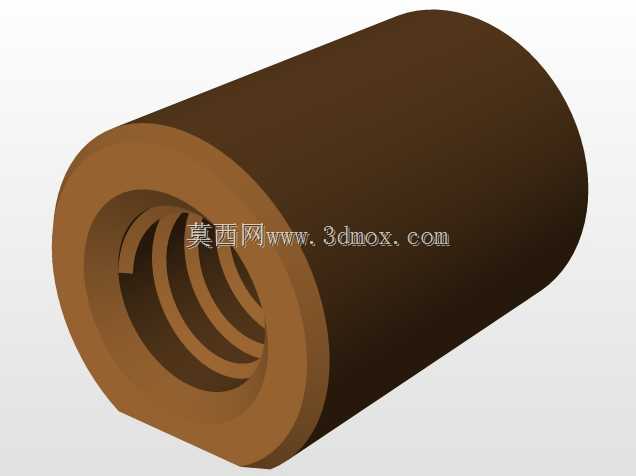

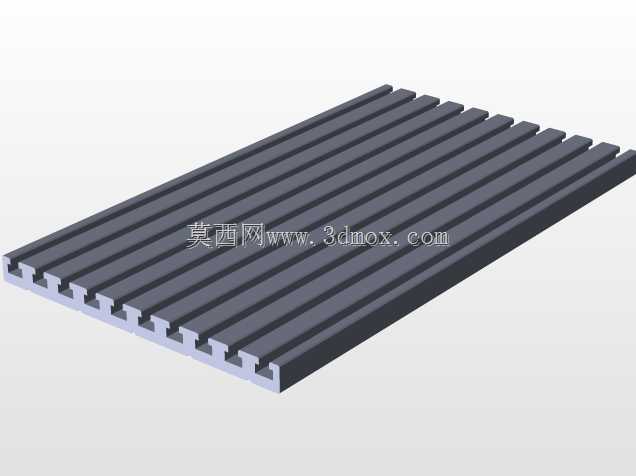

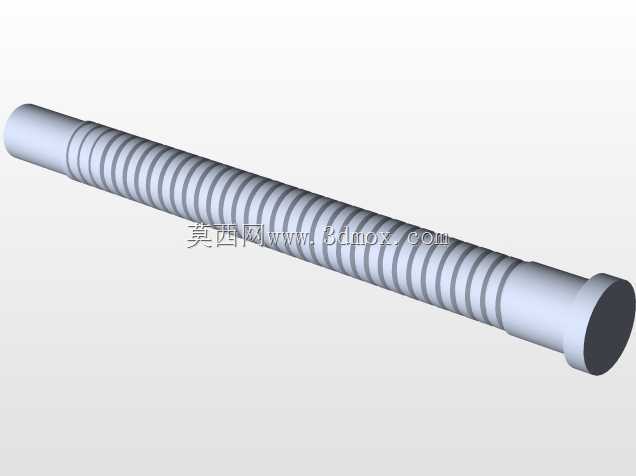

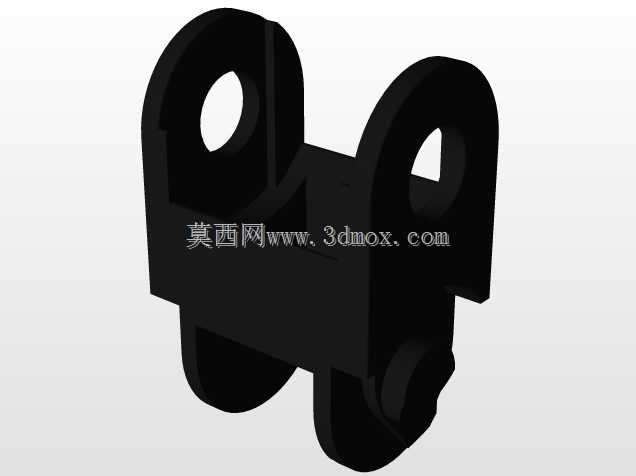

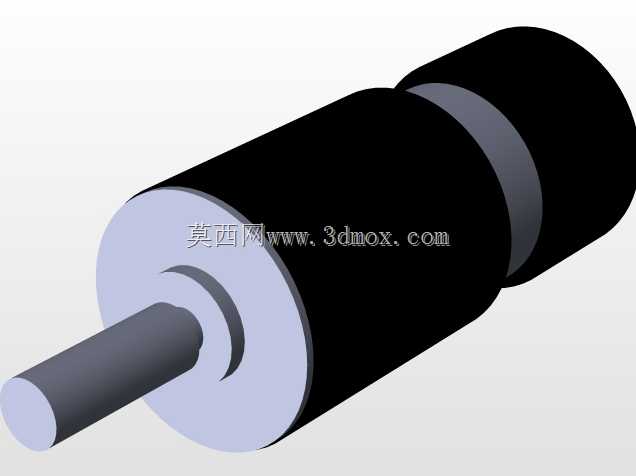

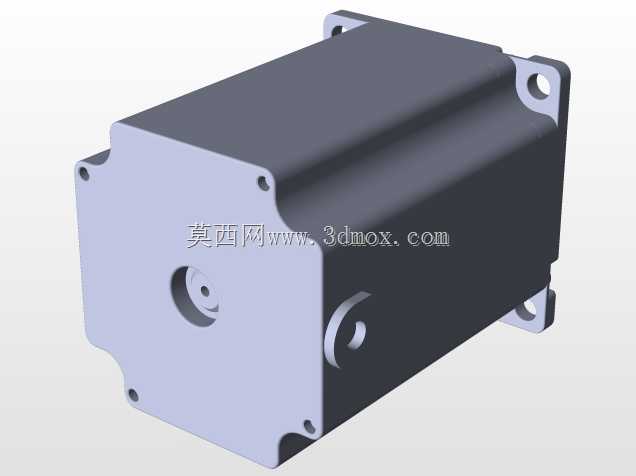

这款小型三轴数控加工设备的结构设计，主要面向小尺寸工件的精密加工作业场景，常见于个人加工工坊、院校实训实验室、小型打样车间的非金属及软金属切削工序，可完成平面雕刻、轮廓铣削、钻孔攻丝等常规机加工动作，适配亚克力、PCB板、软铝、木材等多种常见加工材质。从整体结构布局来看，设备采用龙门式动梁设计，X轴方向依托底部铝型材工作台的平行导轨实现长距离进给，工作台面预留标准T型槽位，可快速适配通用夹具完成工件装夹，装夹区域的边界尺寸经过紧凑化设计，在保证常规小工件加工行程的前提下，尽可能压缩设备整体占地空间，能够直接放置在常规工作台面上使用，无需额外做基础固定。Y轴传动组件集成在龙门横梁两侧，通过同步带搭配直线导轨的传动组合，带动Z轴安装板完成横向进给，传动侧的步进电机安装座做了加强筋结构优化，可降低高速进给过程中的结构共振，保证运动过程的平稳性。Z轴方向采用丝杠传动结构，主轴安装座预留了通用直径的装夹位，可适配不同功率的高速电主轴，满足不同切削负载的加工需求，Z轴的行程限位做了硬限位加软限位的双重设计，可避免超程运动带来的结构碰撞。设计过程中对各轴的运动干涉做了全行程校验，所有走线均预留了拖链安装空间，避免运动过程中出现线缆拉扯磨损的问题，机架主体采用工业铝型材搭配钣金连接件组装，既保证了整体结构的刚性，也降低了整体设备的自重，方便设备的移位与调整。各轴的导轨安装面均做了平面度公差校验，装配时可通过调整垫片微调导轨平行度，保证传动过程的顺畅度，底部支撑脚采用可调式橡胶脚杯，可根据放置台面的平整度调整设备水平，减少加工过程中的震动传导。
