双工位台式发动机磨床结构设计

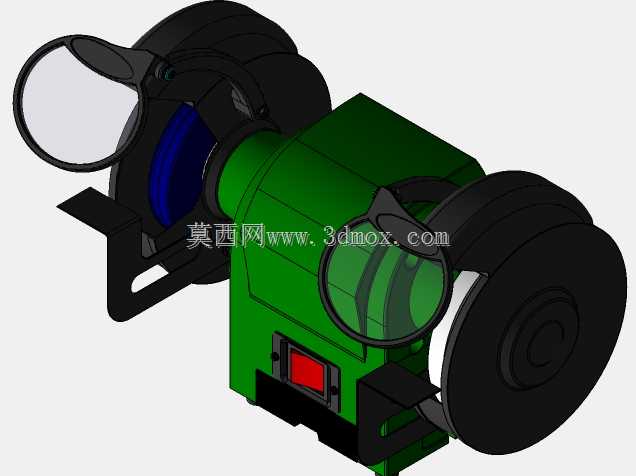

这款双工位台式磨床主要面向小型零部件修磨、发动机组件精密打磨场景，在汽修门店、小型机加工车间、职业院校实训工位都有广泛应用，可完成气门端面修磨、小型轴类零件外圆打磨、五金件去毛刺、刀具刃口修整等多种加工作业，相比单工位磨床，双砂轮布局可同时适配粗磨、精磨两种加工需求，操作人员无需频繁更换砂轮片，切换工序仅需转动工位即可完成，大幅提升小批量修磨作业的效率。

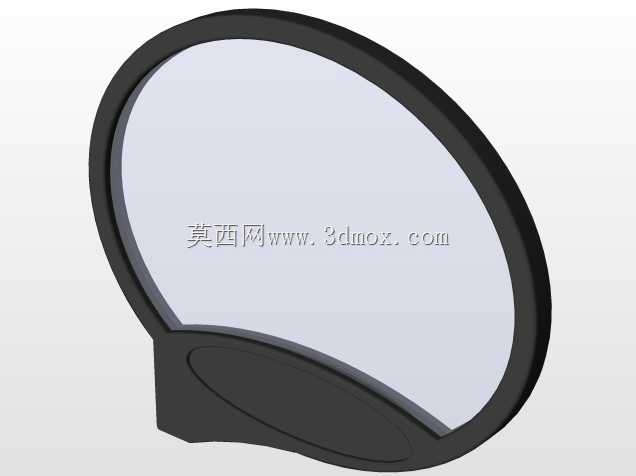

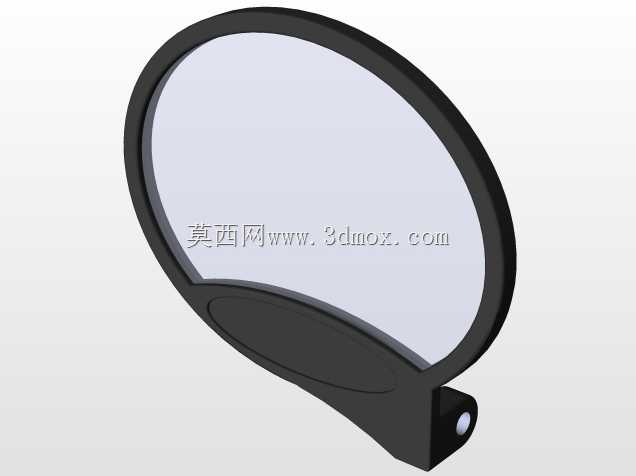

从结构设计逻辑来看，设备采用一体式铸铁基座搭配冲压成型外壳，核心电机内置于主机腔体内部，两端输出轴直接安装砂轮组件，省去了皮带传动的冗余结构，既压缩了设备整体占用空间，也减少了传动环节的功率损耗，额定转速设定为3500转/分，刚好匹配普通棕刚玉、绿碳化硅砂轮的安全线速度要求，兼顾磨削效率与操作安全性。设备两侧均配置了可翻转的透明防护镜，防护镜采用铰接结构连接在砂轮罩上方，不用时可向上翻起收纳，使用时翻下即可阻挡磨削过程中飞溅的磨屑与冷却液，避免碎屑飞溅伤及操作人员；砂轮罩采用半包围结构，仅留出朝向操作位的加工开口，其余方向完全封闭，即使砂轮发生意外碎裂，罩体也能有效阻挡碎块飞出。

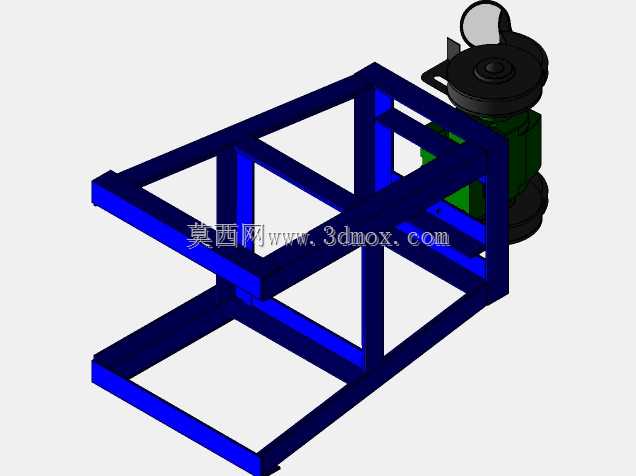

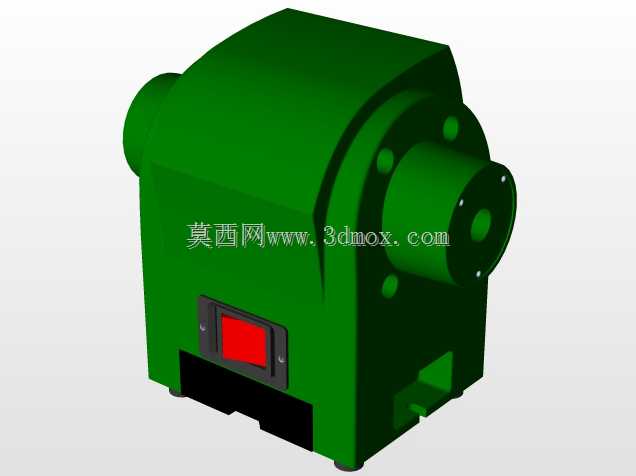

主机正面下方设置了嵌入式船型开关，开关位置刚好处于操作人员站立操作时的右手自然触碰范围，无需弯腰或抬手即可完成设备启停操作，开关周边做了凸起的防水挡边，可避免磨削过程中的冷却液、磨屑渗入开关内部造成短路。设备底部预留了四个螺栓安装孔，可直接固定在工作台台面或者专用支架上，安装时需保证台面水平度误差不超过0.2mm/1000mm，避免高速运转时产生异常振动；设备整体宽度控制在400mm以内，前后深度不超过250mm，占用台面空间极小，适合空间紧凑的工位布置。

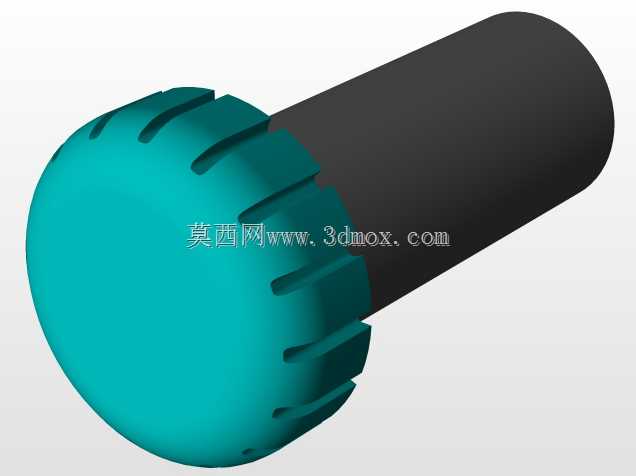

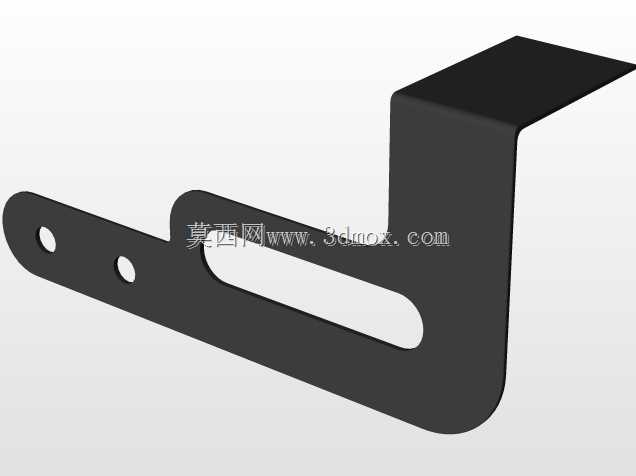

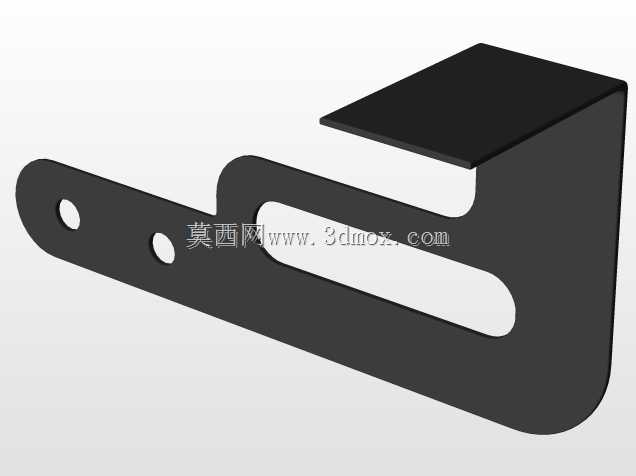

两侧砂轮的工件托架采用可调节式结构，托架与砂轮之间的间隙可通过锁紧螺栓调整，最小间隙可控制在0.5mm以内，防止磨削小零件时工件卡入间隙造成安全事故，托架可根据加工零件的尺寸调整前后位置与倾斜角度，适配不同形状零件的支撑需求。设计过程中对整机的动平衡做了针对性优化，电机转子与砂轮安装座均做了动平衡校正，空载运转时的振动幅值控制在0.02mm以内，长时间连续作业也不会出现明显的抖动，保证磨削加工的表面粗糙度稳定。设备的电气部分做了接地保护设计，外壳预留接地端子，接入车间电源时需可靠连接接地线，避免漏电风险，电源线从设备背部引出，走线位置避开了砂轮旋转区域与操作位，防止加工过程中磨损线缆。
