集成减速箱小型步进电机结构设计

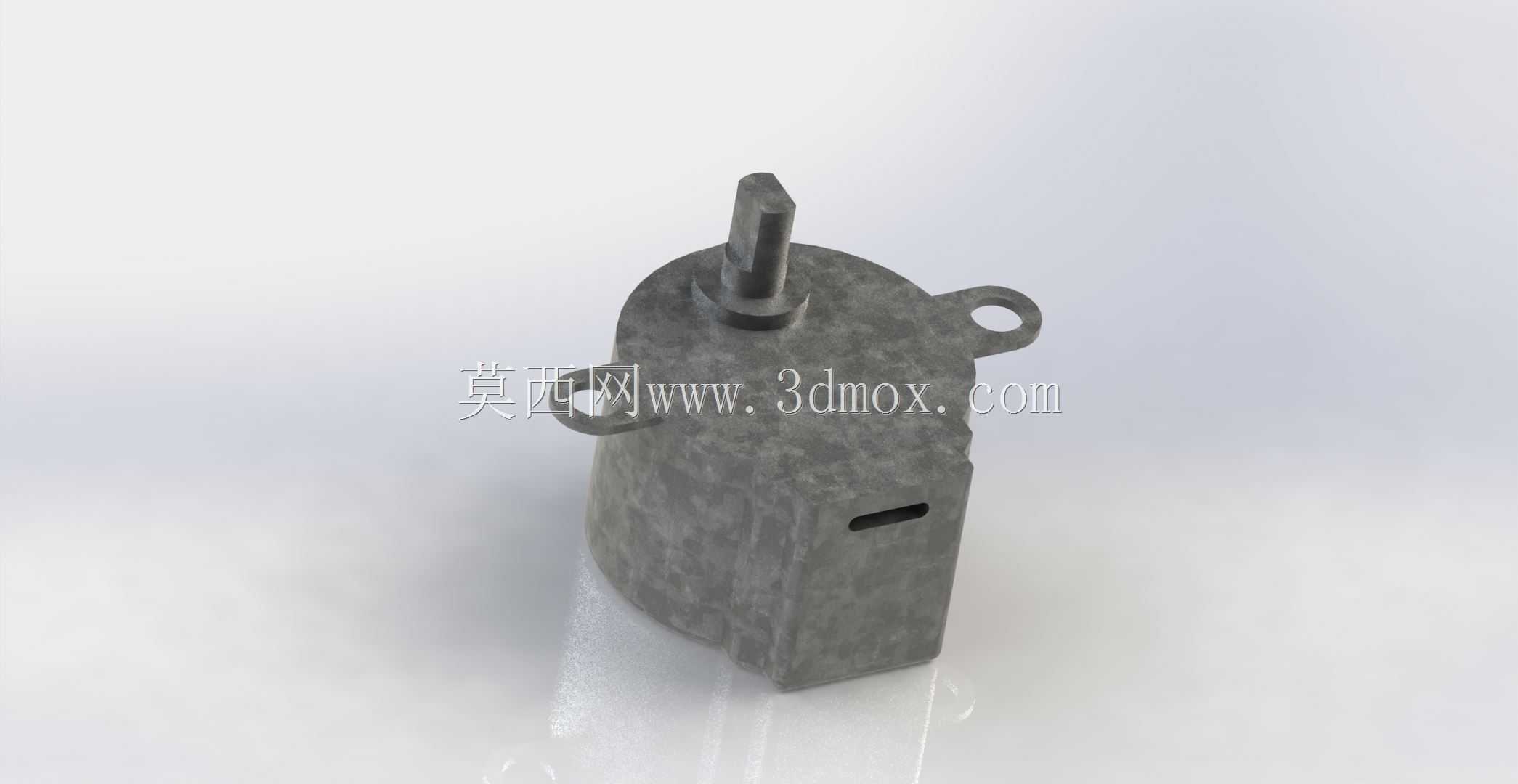

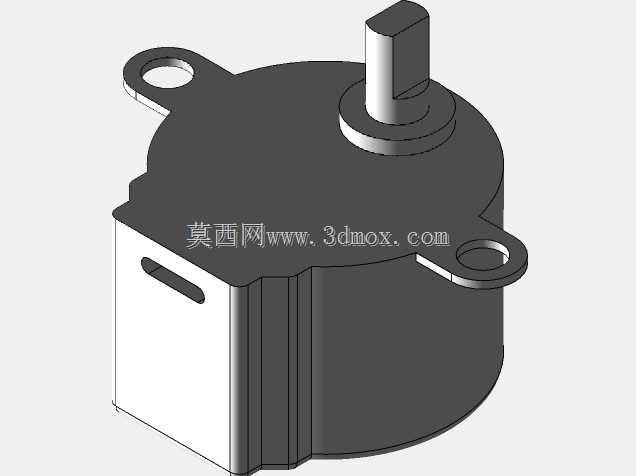

做小型自动化执行机构选型的时候，这类带集成减速箱的步进件一直是小负载低速场景的高适配选项，很多刚接触结构设计的工程师容易忽略减速箱集成带来的安装空间优势，总习惯选通用步进电机再加装外置减速箱，最后在紧凑安装位里反复调整固定孔位，徒增装配干涉风险。这款28BYJ-48对应的三维结构，完整还原了本体与减速段的一体化壳体设计，输出轴的扁位结构、壳体两侧的带孔安装耳都做了精准复刻，建模时特意保留了壳体侧面的出线槽结构，方便布线时的空间校核，不会出现装配时线材被壳体挤压的问题。从实际应用场景来看，这类电机常被用在小型云台转动、智能家电风门调节、桌面级小型送料机构、教学类机械臂关节驱动这类对输出扭矩有一定要求、但转速不需要太高的场合，集成的60:1减速比设计，能把步进电机原本的高转速低扭矩输出特性，转化为低转速大扭矩的输出特性，单圈4096步的细分精度，足够支撑小角度精准调节的需求，不会出现普通直流减速电机回差过大、定位不准的问题。建模过程中需要重点关注几个安装边界：输出轴的伸出长度、轴径与配套传动件的配合公差，两侧安装耳的孔中心距要和安装支架的定位孔严格对齐，壳体的整体外径尺寸要预留足够的周边间隙，避免和周边的电路板、结构件产生运动干涉。很多新手在做这类电机的装配校核时，容易只关注电机本体的静态尺寸，忽略输出轴带负载转动时的径向跳动余量，最后实际装配后出现轴端连接件刮蹭壳体的问题，这个三维模型把输出轴的极限伸出位置、壳体的最大外轮廓都做了明确标注，能直接导入装配体做干涉检查，省去反复核对二维样本尺寸的时间。从结构设计思路来看，一体化的减速箱壳体把齿轮传动部分完全封闭在内部，不需要额外设计减速箱的防护外壳，既减少了整体装配的零件数量，也能降低传动部分进灰卡滞的风险，壳体采用的锌合金压铸材质，也能保证长期运行下的结构强度，不会因为减速齿轮的啮合反力出现壳体变形的问题。做小型设备的结构布局时，这类集成减速的步进件可以直接通过安装耳的通孔用螺丝固定在支架上，不需要额外设计复杂的电机安装座，能大幅压缩整体结构的占用空间，对于内部空间寸土寸金的小型智能设备来说，这种一体化设计的驱动件比分体式的电机加减速箱组合适配性高很多。
