简易双轮结构连续电动机实验装置

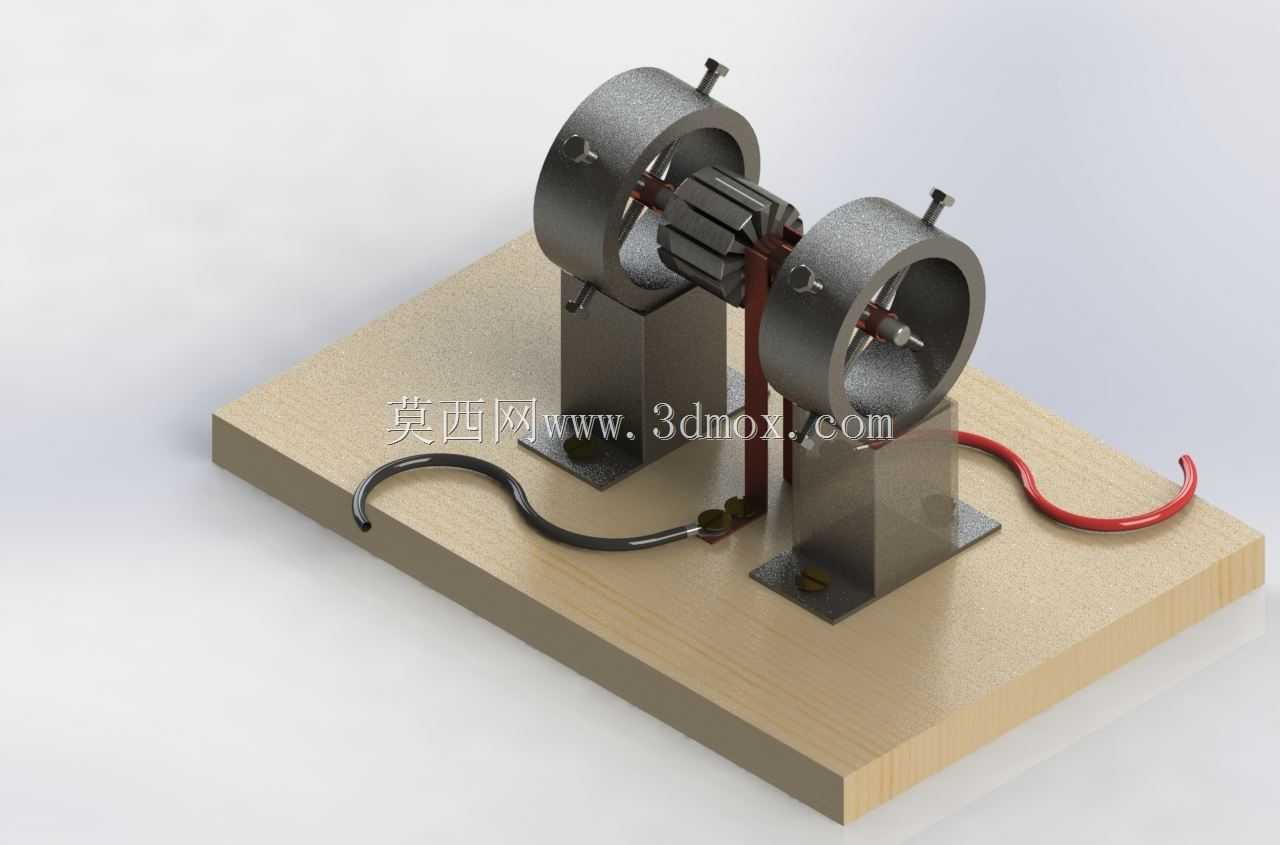

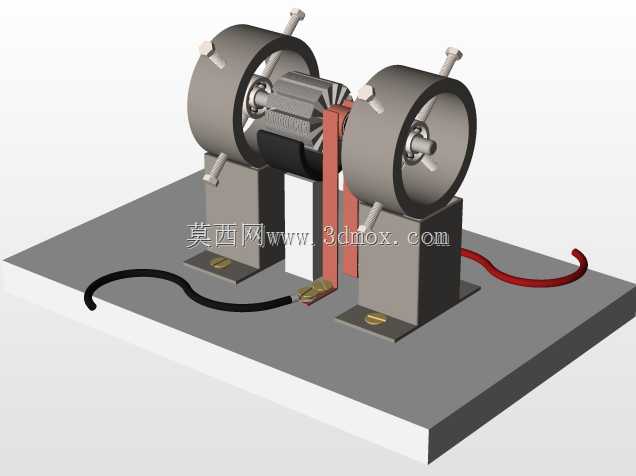

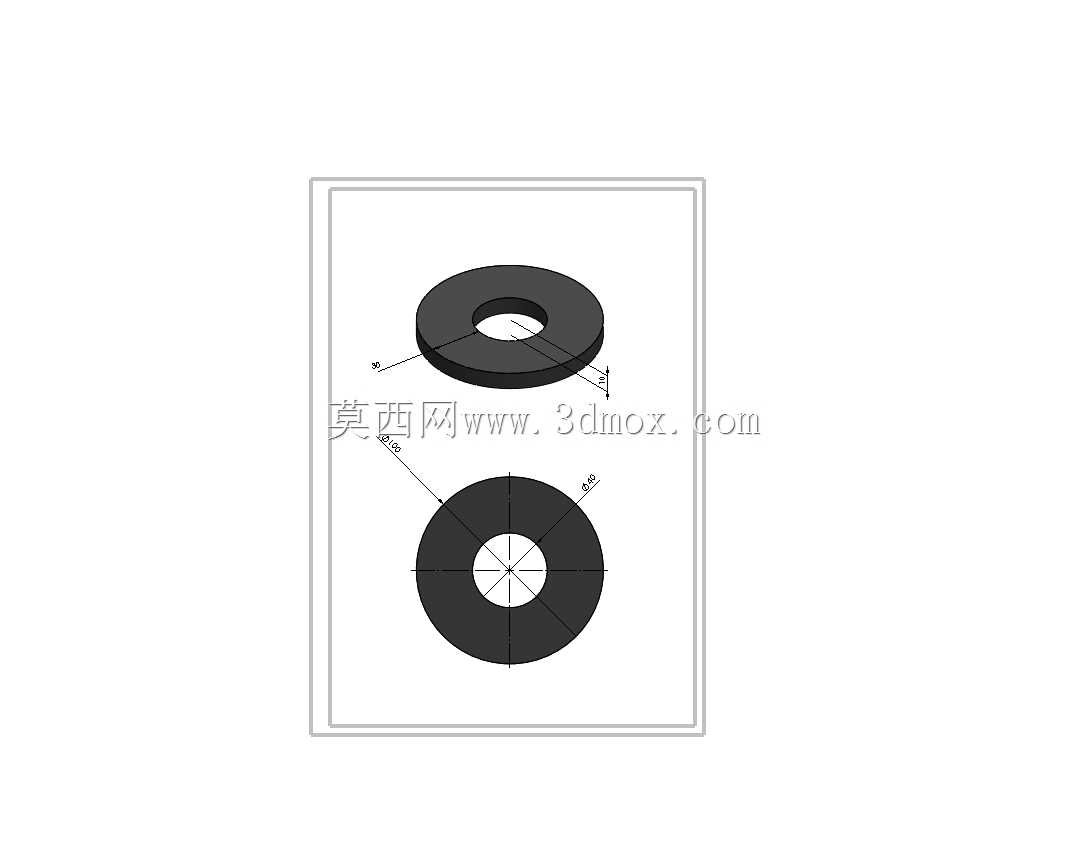

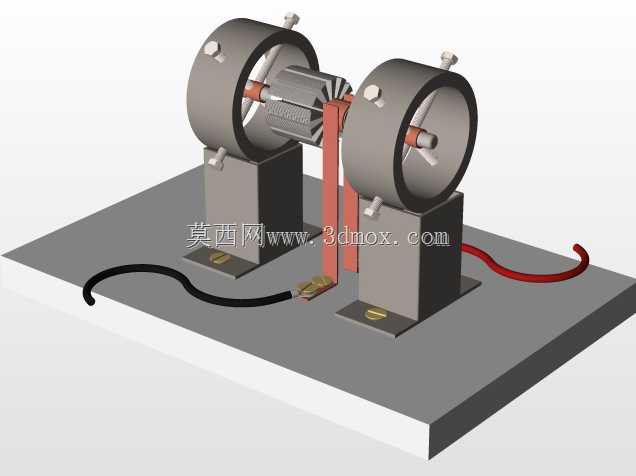

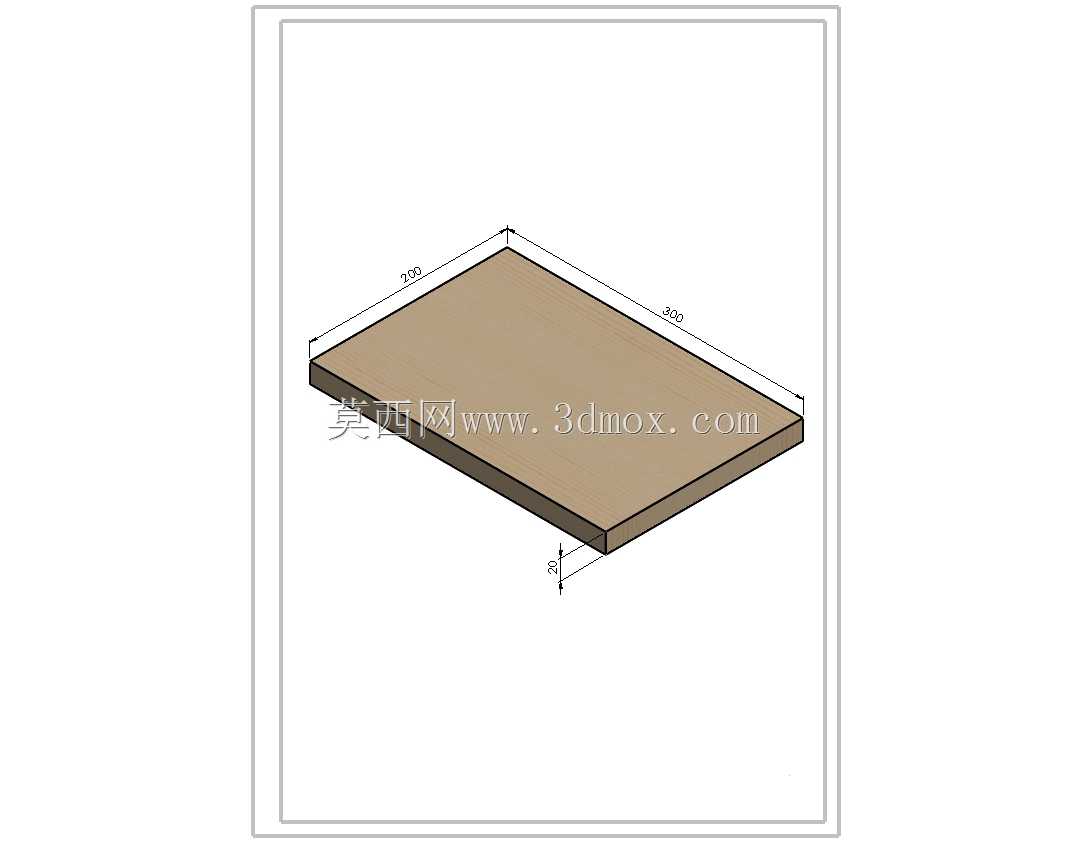

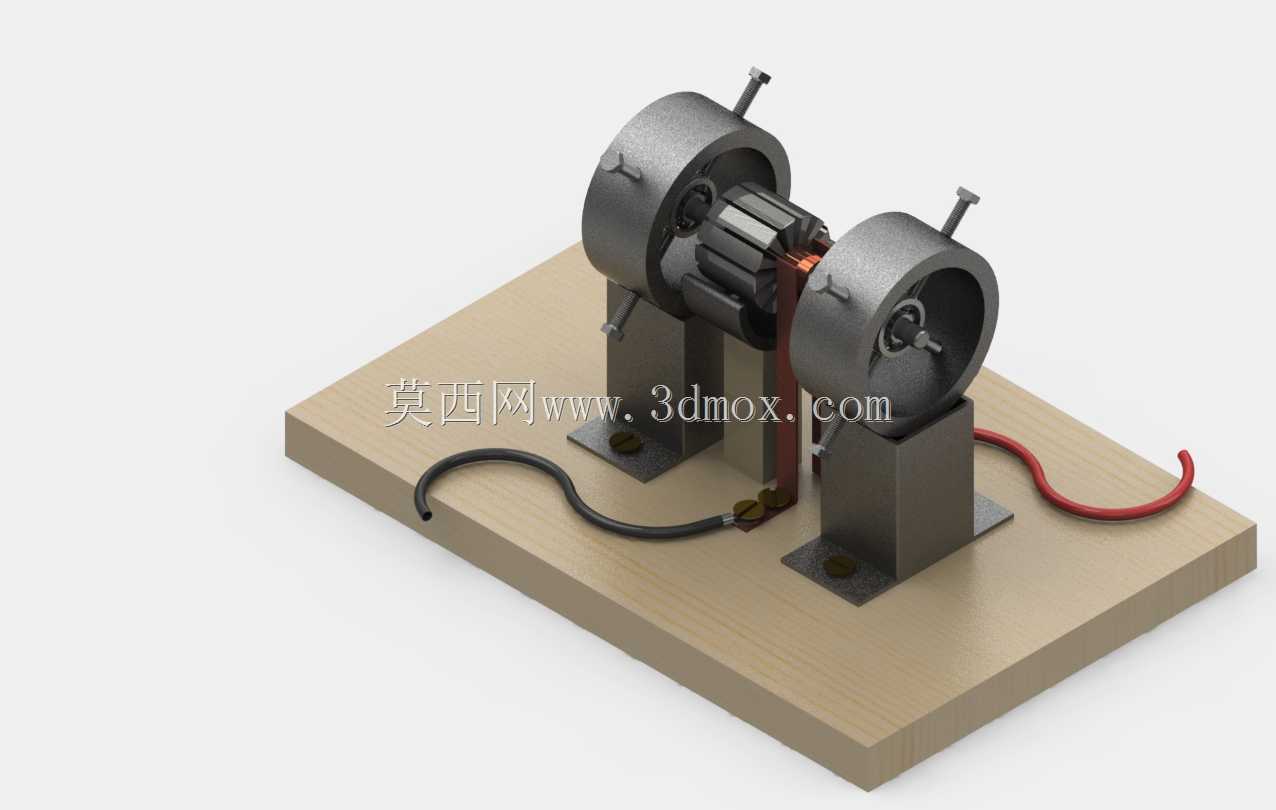

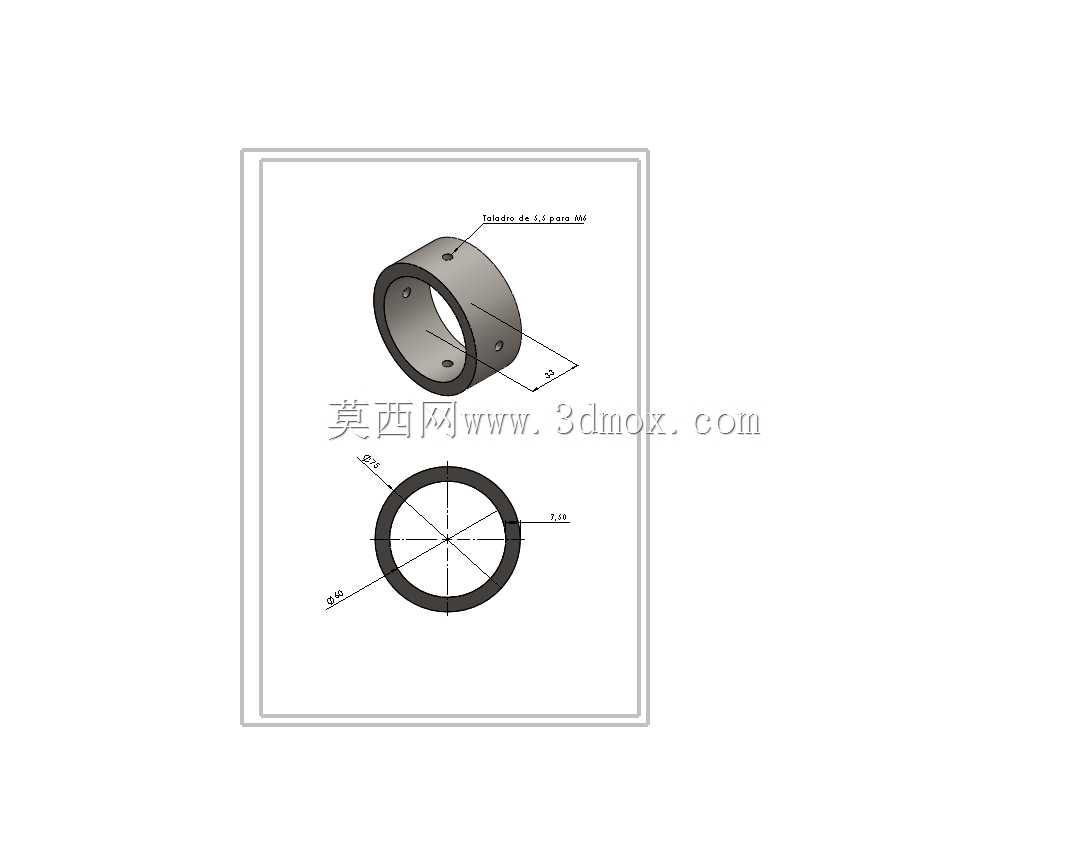

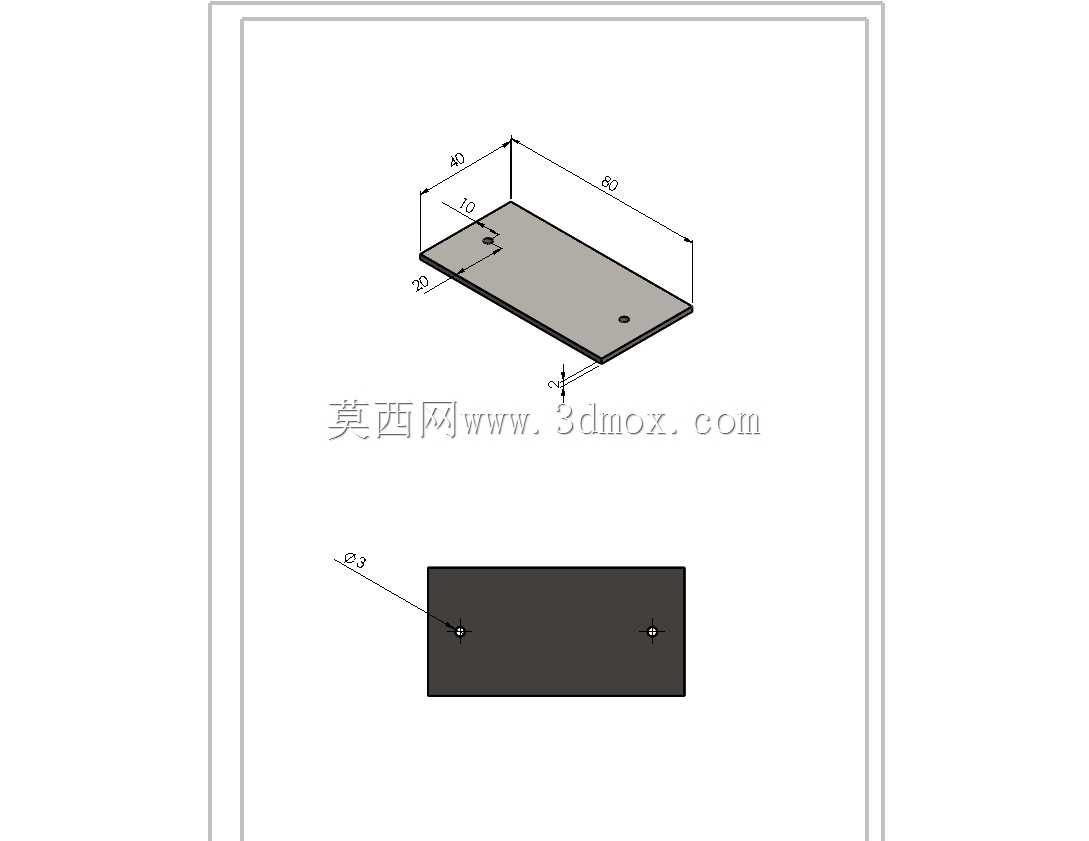

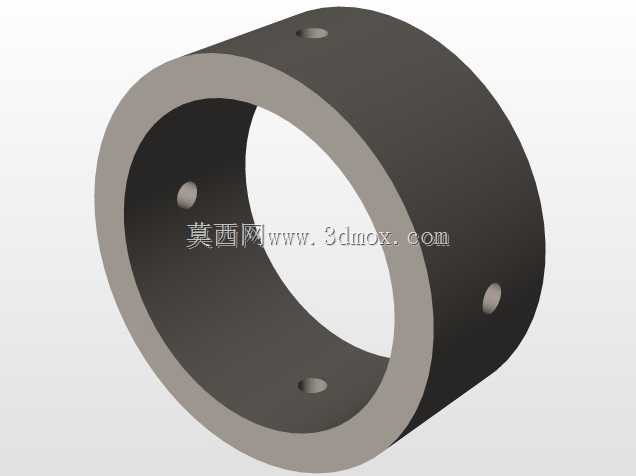

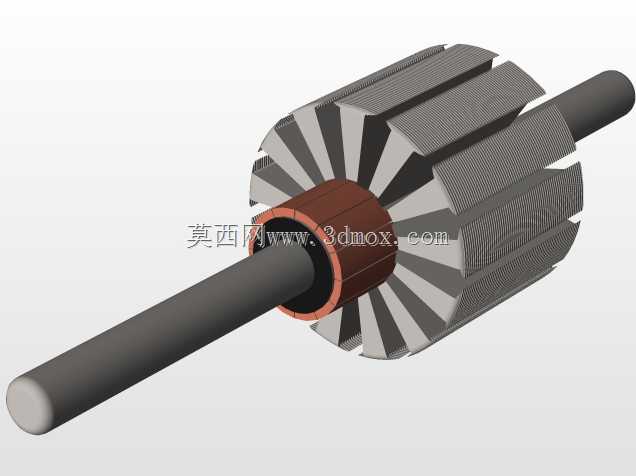

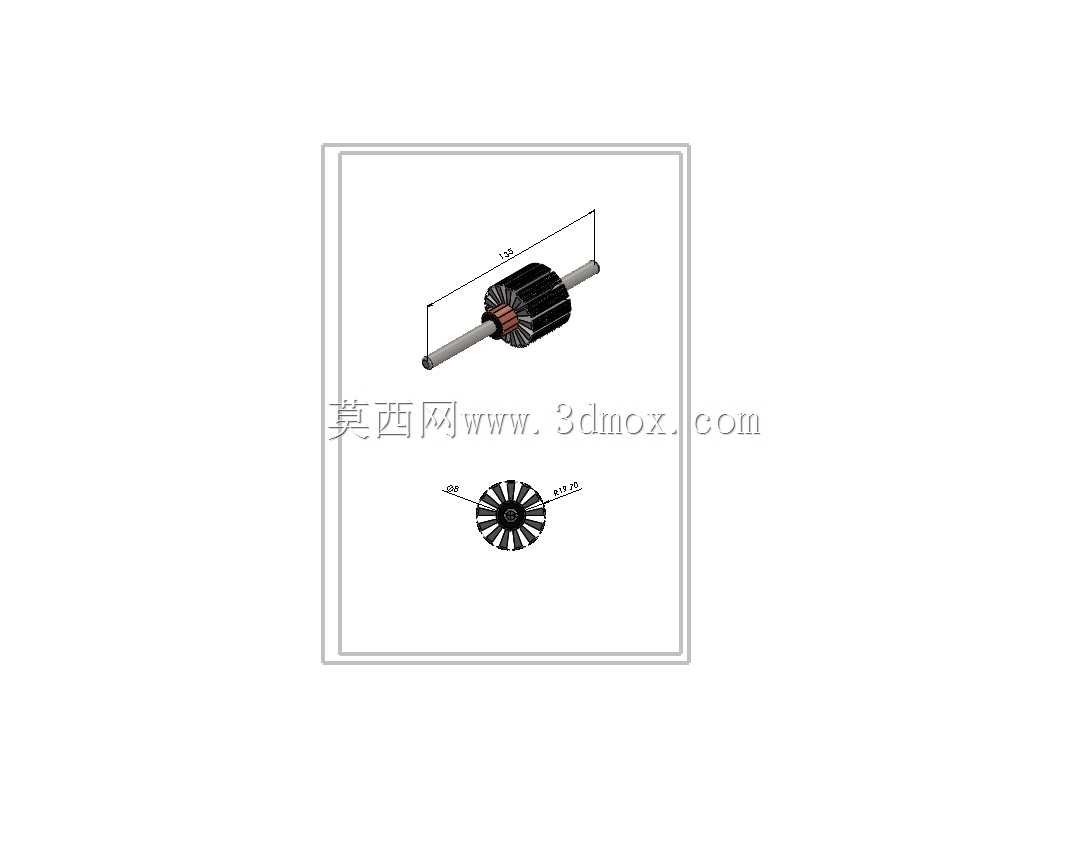

这套实验类电机装置主要面向基础电磁原理教学、小型动力验证场景使用，可直接放置于平整实验台面完成电磁感应、扭矩输出特性的相关演示，不需要额外搭建复杂安装基座，整体底座采用平板式结构，两个支撑立柱对称分布在底座两侧，分别承托两侧的轮式构件，中间区域预留出电枢与励磁组件的安装空间，接线端子直接布置在底座表面靠近立柱的位置，红黑两根引出线可直接连接直流供电回路，不需要额外转接接线排。从结构设计逻辑来看，装置没有采用工业量产电机的封闭外壳结构，所有功能构件全部外露，方便观察者直接看到动力传递的完整路径：两侧的轮体通过中心轴与中间的电磁驱动组件连接，每侧轮体上预留了三个径向的调节顶丝，可在实验过程中调整轮体与中心轴的同轴度，也可根据实验需求更换不同质量、不同直径的轮体，验证转动惯量对电机启动特性、运转平稳性的影响。中间的电磁组件采用分段式拼接结构，红色的绝缘隔件将励磁部分与电枢部分做物理分隔，避免运转过程中出现构件干涉，同时也能直观展示定转子的相对位置关系，帮助学习者理解旋转磁场的生成逻辑。安装边界方面，整套装置的重心完全落在平板底座范围内，底座底部没有设计突出的安装脚，在台面放置时的投影边界即为最大安装占用空间，两侧接线端留出的导线长度足够连接常规实验台的供电端口，不需要额外延长接线。功能特性上，这套装置可完成连续运转状态下的转速测量、扭矩输出验证、不同供电电压下的运转特性测试等多项基础实验，外露的结构也方便使用者拆解调整各部件的配合间隙，观察不同气隙大小对电机运转效率的影响，相比封闭结构的工业成品电机，更适合教学演示、原理验证类的使用场景，不需要专用拆解工具即可完成各部件的拆装调整，构件之间的连接全部采用外露的紧固件，调整操作直观便捷。在实际教学应用中，这套装置可配合转速表、测力计等常规实验量具，完成电机基础特性的多组验证实验，对称的双轮结构既可以作为惯性轮保证运转平稳性，也可作为负载安装位，在轮体上附加不同质量的配重块，模拟不同负载下的电机工作状态，为基础机电原理的学习提供直观的实物参照。
