带料连续冲压级进模结构设计

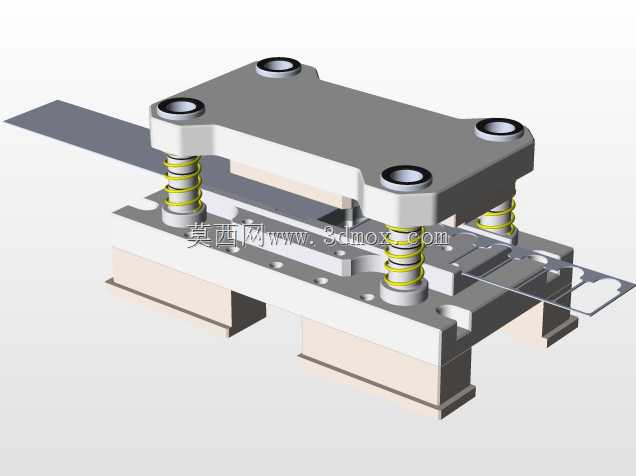

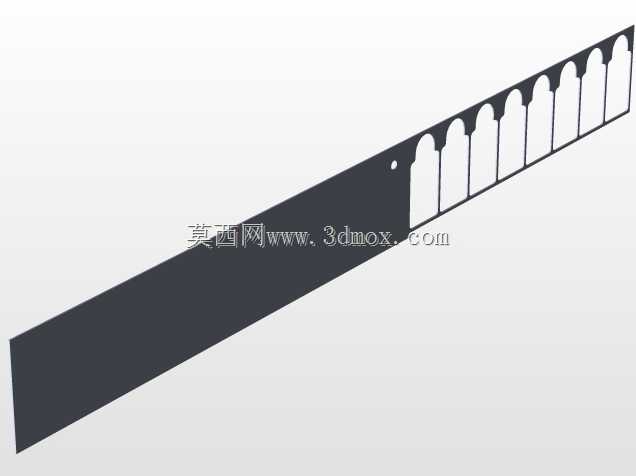

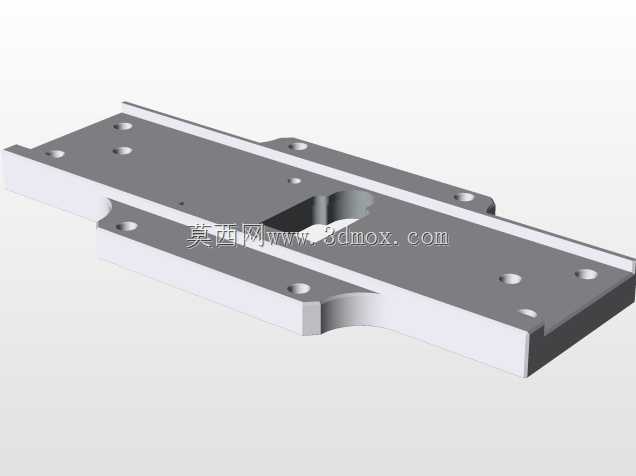

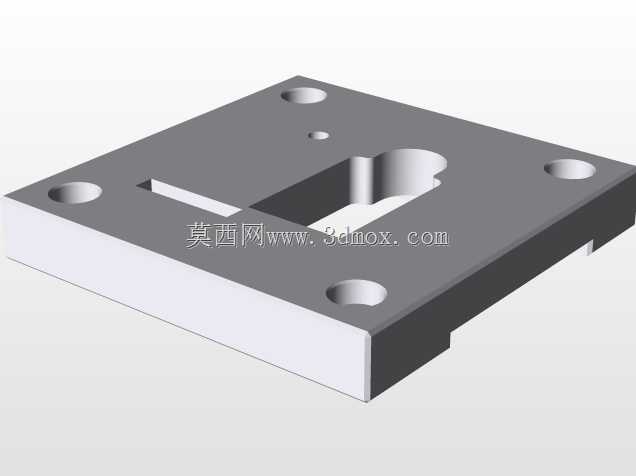

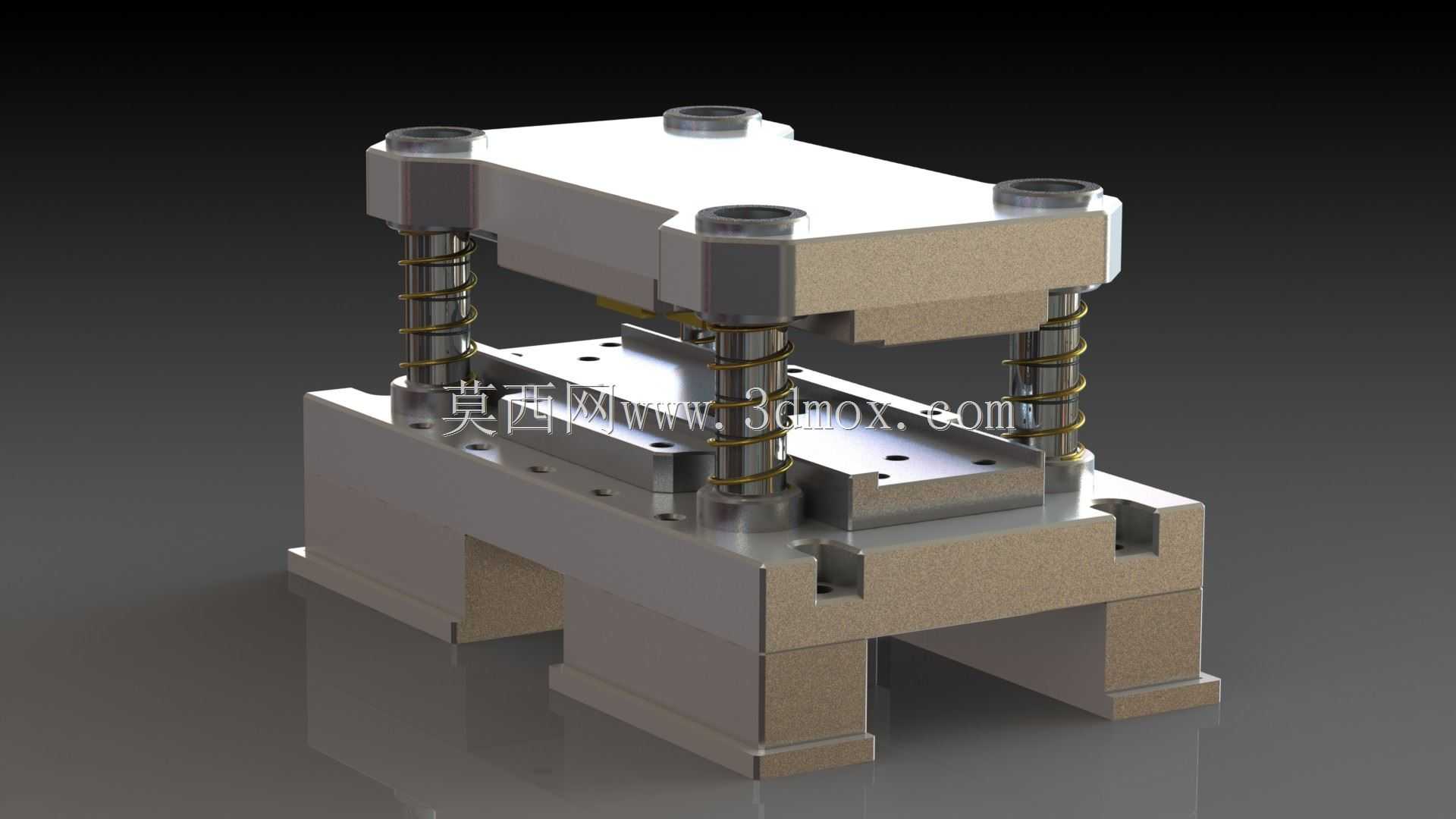

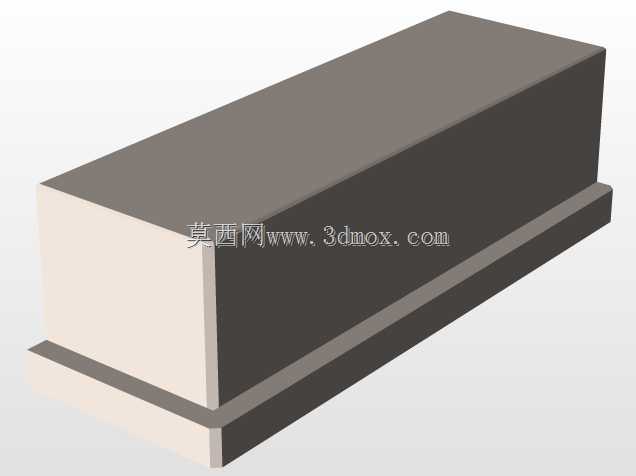

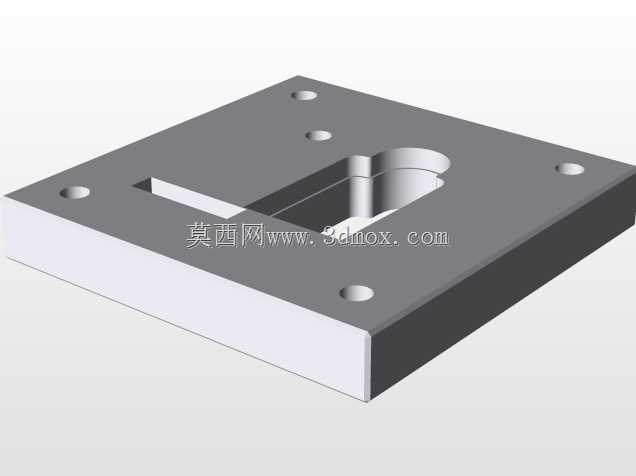

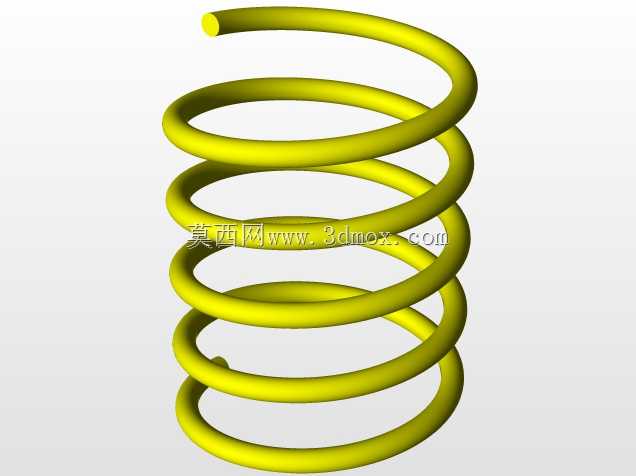

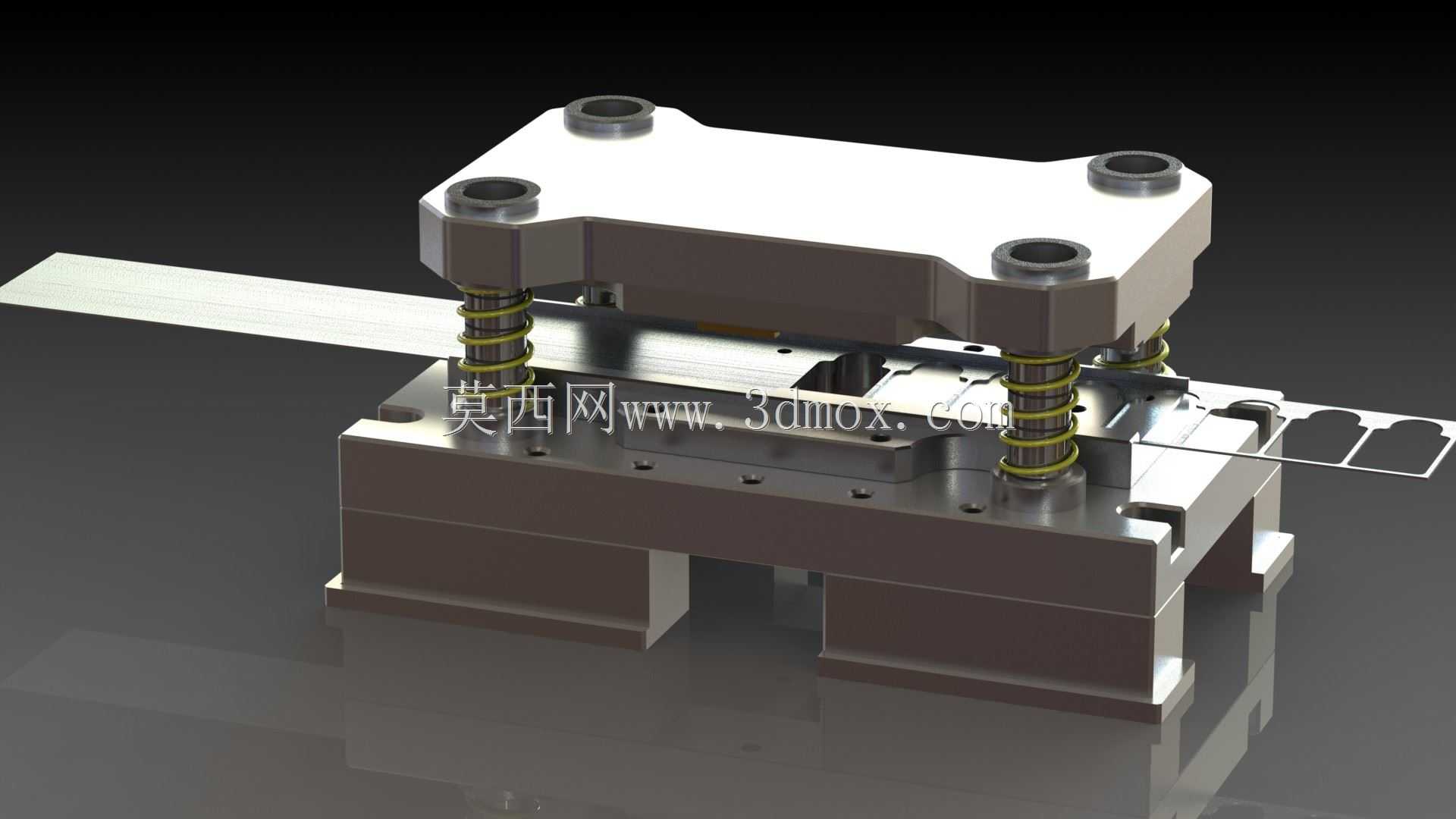

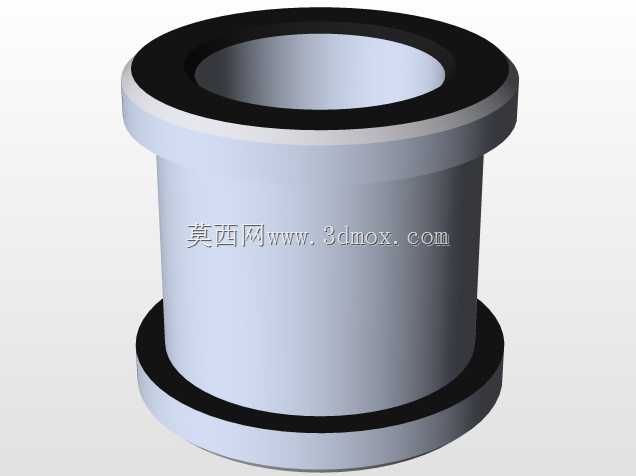

这套连续冲压模具针对薄金属带料的多工序连续加工场景设计，适配电子五金、家电小五金类薄材零件的批量冲制需求，可在单次冲床行程内完成多工位同步作业，替代单工序模分散加工的低效模式，适配普通开式压力机的安装接口，无需额外改造设备即可上线使用。从结构布局来看，模架采用标准后侧导柱加中间辅助导柱的组合导向形式，上下模座选用45号钢调质处理，保证长期受冲击载荷下的刚性与形位精度，导柱导套配合间隙控制在0.008mm以内，合模时可自动校正上下模对位偏差，避免啃模损伤刃口。卸料结构采用矩形弹簧预压的弹性卸料板，弹簧分布围绕冲裁工位均匀布置，保证卸料力在带料宽度方向均匀传递，防止薄料冲裁过程中出现翘曲、变形，卸料板与凸模之间设置小间隙滑配结构，同时起到凸模导向保护作用，避免小直径凸模受侧向力发生折断。送料方向沿模具长度方向贯通，入料侧设置导料板约束带料进给方向，工位间布置定位顶针配合带料预冲的工艺孔实现步距精准定位，步距精度可控制在±0.02mm以内，保证各工位冲裁、成型特征的位置度符合零件公差要求。上下模的刃口件采用镶拼式结构设计，冲裁凹模、凸模镶块选用Cr12MoV真空淬火处理，硬度达到HRC58-62，磨损后可单独拆卸更换，无需整体报废模仁，大幅降低后期维护成本。安装边界方面，上模座的模柄尺寸适配常用压力机的滑块安装孔，下模座设置对称布置的U型压槽，可通过压板快速固定在压力机工作台面，闭合高度适配160-250吨规格的普通开式冲床，模具闭合状态下的安全间隙符合冲压作业安全规范，导柱顶端预留足够的超程保护距离，避免设备行程超差损坏模具结构。实际生产场景中，这套模具可适配0.3-1.2mm厚度的冷轧钢带、不锈钢带、镀锌钢带等常用冲压材料，单冲次行程即可完成冲定位孔、冲裁外形、局部成型、落料分离的全工序流程，相比单工序模生产效率提升4倍以上，同时减少多工序间的零件转运、二次定位误差，稳定量产阶段的零件良率可保持在98%以上。设计过程中针对薄料冲裁的跳屑问题，在凹模刃口侧设置斜度让位槽，同时在凸模端面加工防跳屑凹槽，利用冲裁过程中的负压吸附作用将废料留在凹模孔内，避免废料上浮压伤零件表面。模具的弹簧预压量经过严格计算，初始预压量为弹簧总压缩量的15%，保证开模状态下卸料板高出凸模刃口1.5-2mm，开模时可顺利将带料从凸模上卸下，同时避免弹簧过度压缩发生塑性变形失效。
