倒装式弹性卸料冷冲压模具结构设计

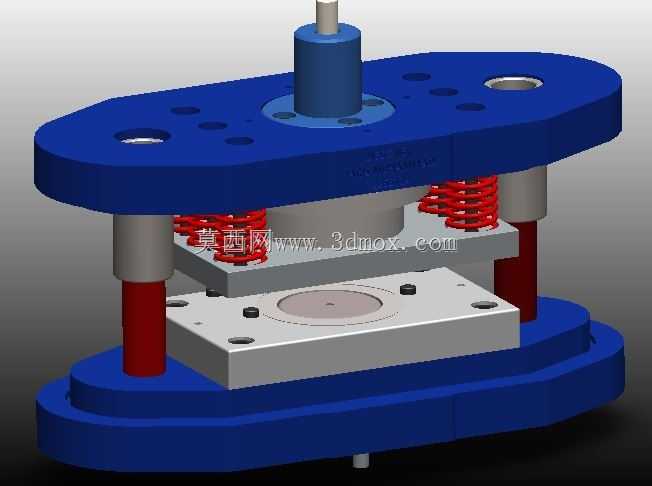

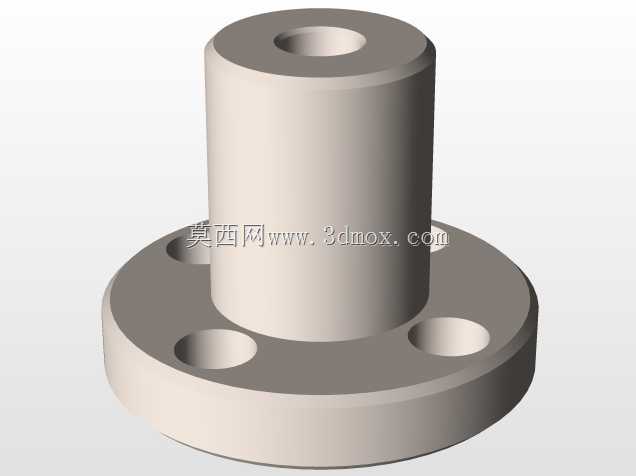

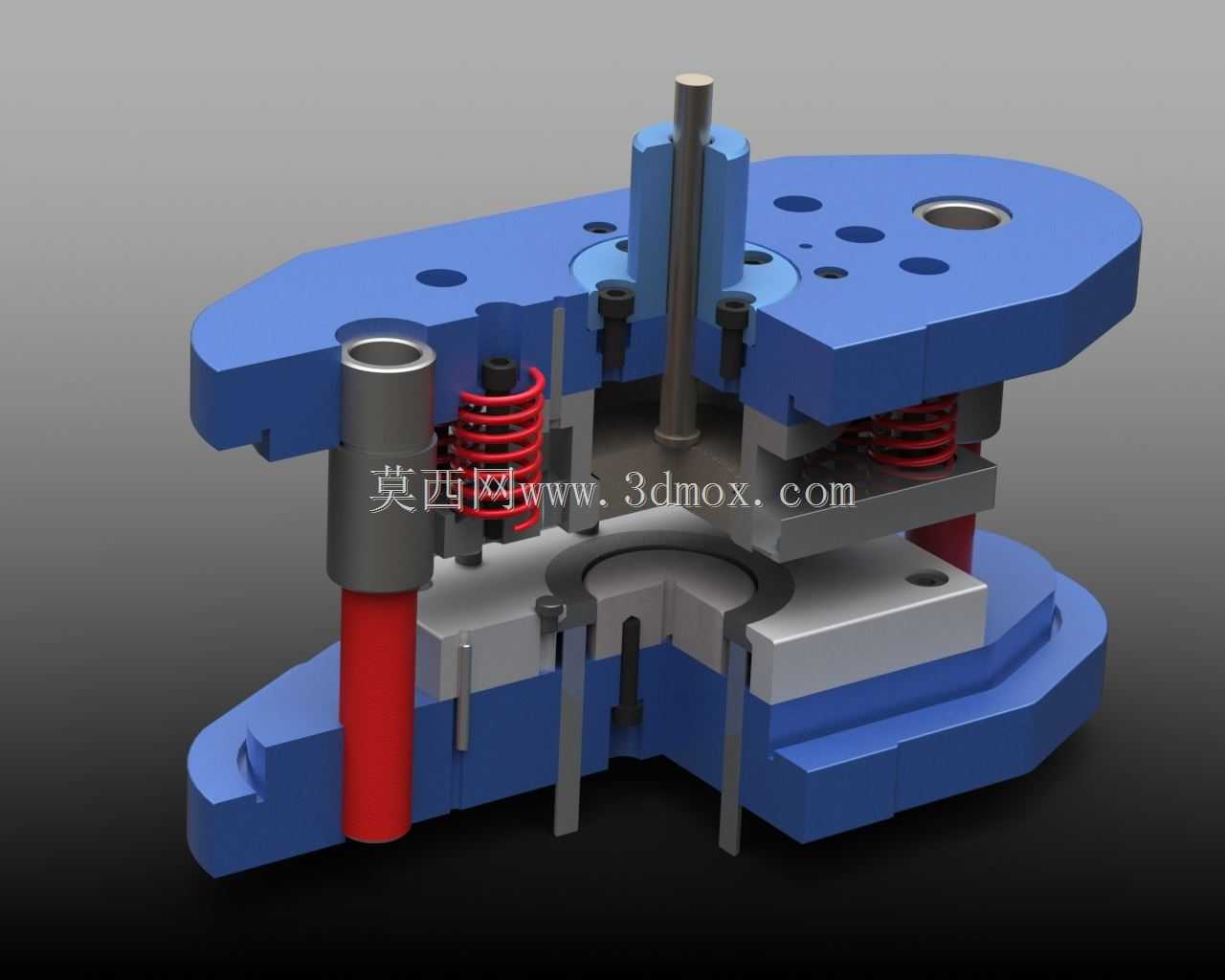

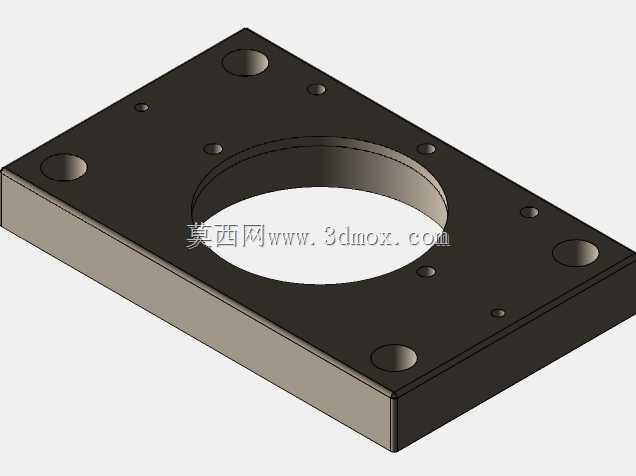

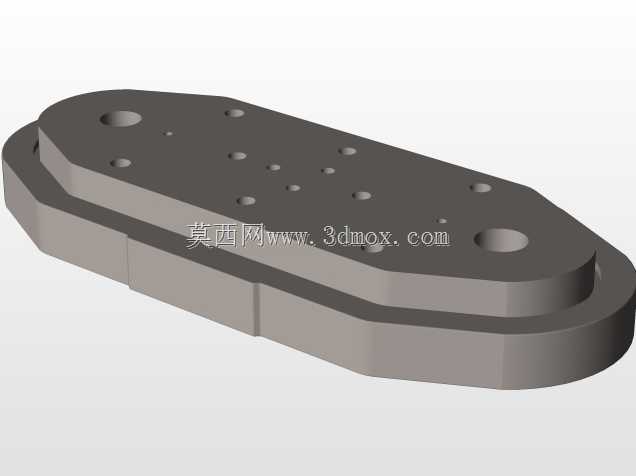

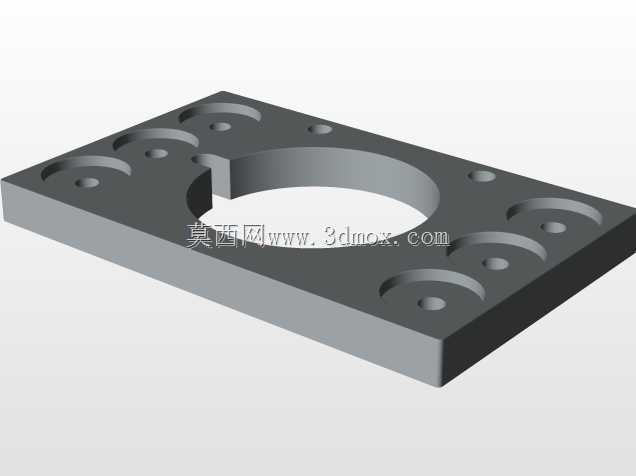

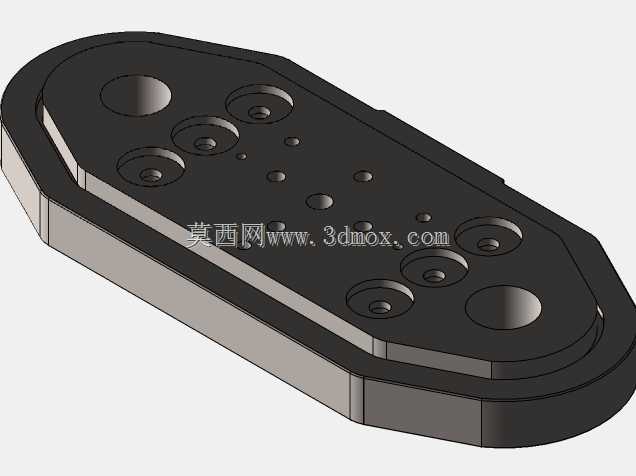

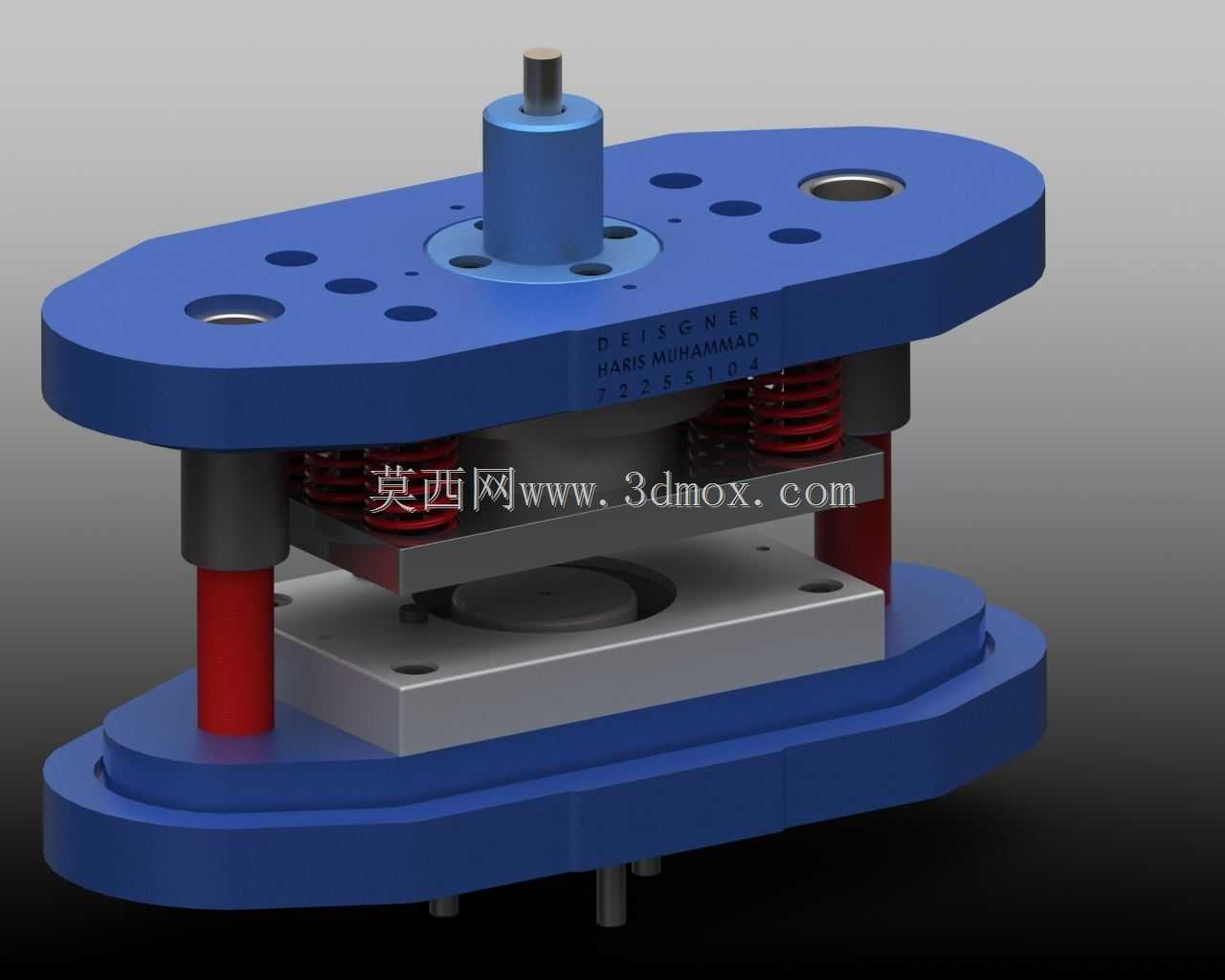

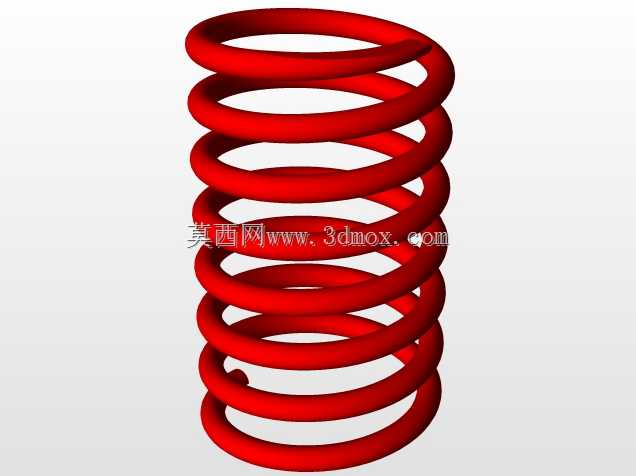

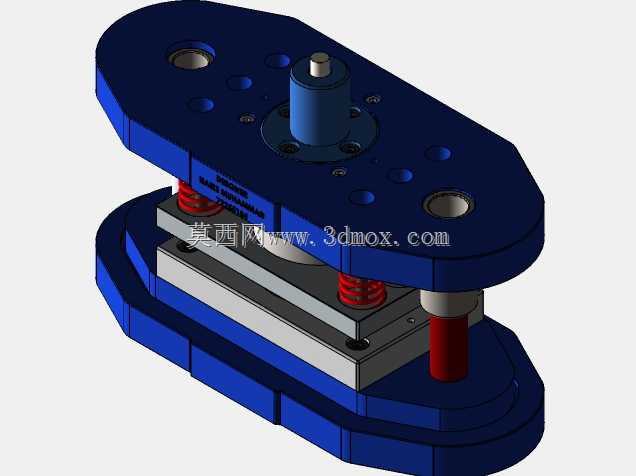

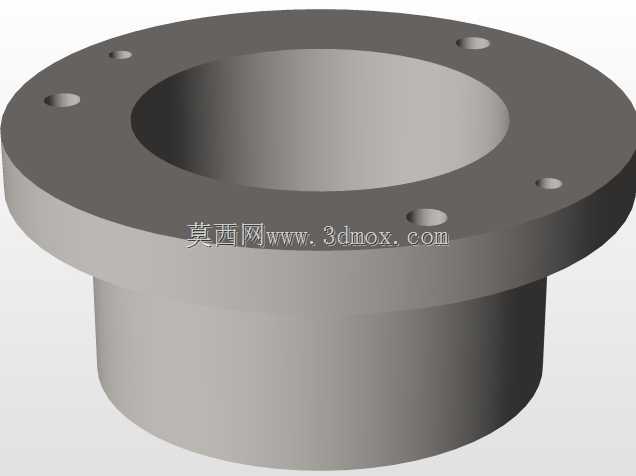

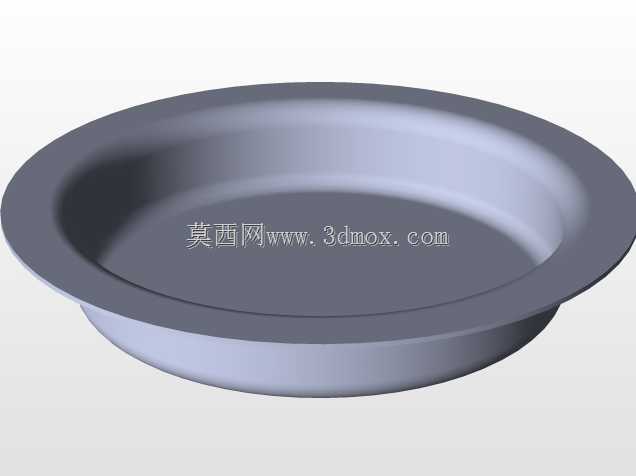

这套冷冲压模采用标准中间导柱圆形模架布局，上下模座选用铸铁材质加工，保证长期冲压作业下的刚性与抗振性能，模座上的导柱导套配合间隙控制在H6/h5精度区间，合模时可实现精准导向，避免凸凹模发生啃刃故障。模具采用倒装结构设计，凸模安装于下模座，凹模固定在上模座位置，搭配矩形截面红色螺旋压缩弹簧提供卸料力，卸料板通过内六角螺钉与等高套筒连接在上模部分，冲压完成后上模回程时，卸料板可将箍在凸模上的条料平稳卸下，避免条料随上模抬升引发送料故障。下模部分设置了刚性定位板，可对送入的条料进行X、Y双向定位，定位挡块的位置可根据条料宽度与步距需求微调，保证每一次冲压的料边距一致，减少料边浪费。凸模与凹模的刃口间隙根据冲压板材厚度选取，适配0.5-2mm厚度的低碳钢、铝合金薄板冲裁作业，刃口段设计了3mm直壁段，后续可通过多次刃磨延长模具使用寿命，直壁段以下做1°斜度漏料设计，冲裁下的成品件可通过凹模落料孔直接落入下模座的漏料通道排出，无需额外设置顶件机构。模架上模座预留的模柄孔可适配标准冲床滑块的模柄安装尺寸，安装时只需将模柄插入滑块孔并锁紧压块即可完成固定，下模座通过T型螺栓与压板固定在冲床工作台面，安装边界可适配公称压力16吨及以上的开式可倾压力机。这套模具可应用于家电五金、电子接插件、小型汽配冲压件的批量生产场景，日常维护时只需定期检查导柱导套的润滑状态、弹簧的预紧力是否均匀，以及刃口是否出现崩缺磨损即可，结构简单可靠，调试难度低，适合中小型冲压车间的小批量多品种冲裁作业。设计时重点考虑了操作安全性，卸料板的弹簧安装位置做了沉孔处理，避免弹簧受压弹出引发安全隐患，上下模座的安装孔位做了倒角处理，装配时不会刮伤操作人员手部，同时所有外露的螺钉头部都做了沉头设计，合模过程中不会出现部件干涉。
