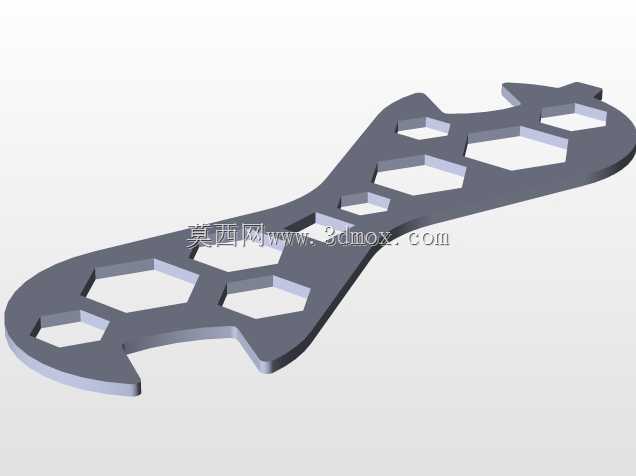

自行车薄板螺母冲压级进模具结构

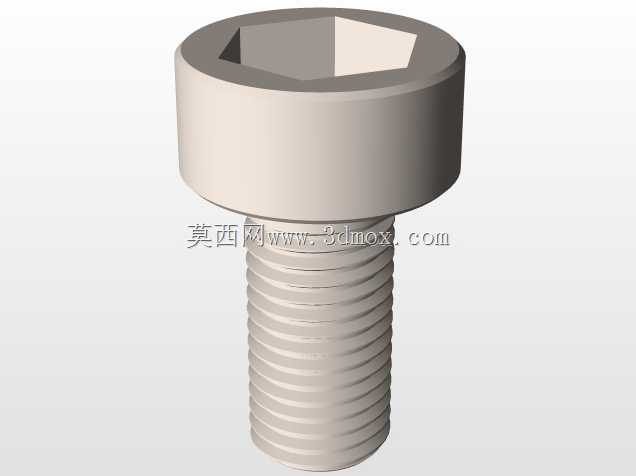

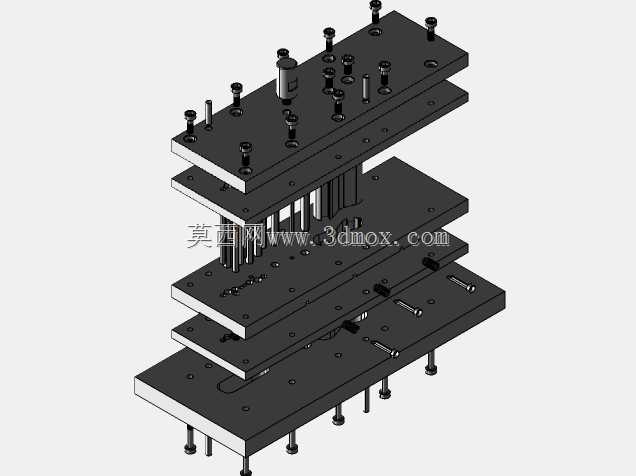

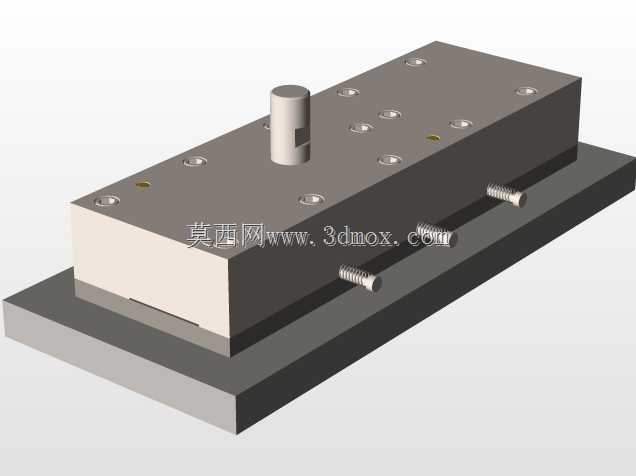

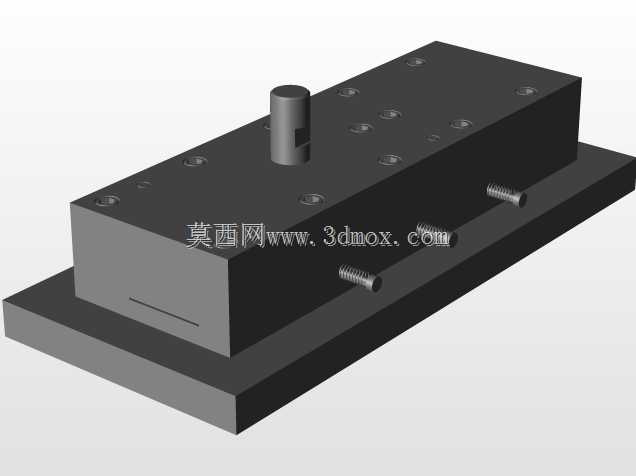

这套多工位级进冲压结构，主要面向自行车配套五金件的连续冲压生产场景，针对薄板类锁紧螺母的批量加工需求设计，可在单次冲床行程联动下完成多道工序的连续加工，无需多次周转装夹工件，能大幅提升小尺寸五金件的生产一致性与加工效率。整套模具采用多层板叠装的经典级进模架构，从上到下依次排布模柄、上模座、上垫板、凸模固定板、卸料板、凹模板、下模座等核心功能层，各层板件通过内六角圆柱头螺钉完成锁固，同时配套精密导柱导套组件实现上下模的合模导向，保证各工位凸凹模的对位精度，避免长期冲压过程中出现啃模、错位的问题。

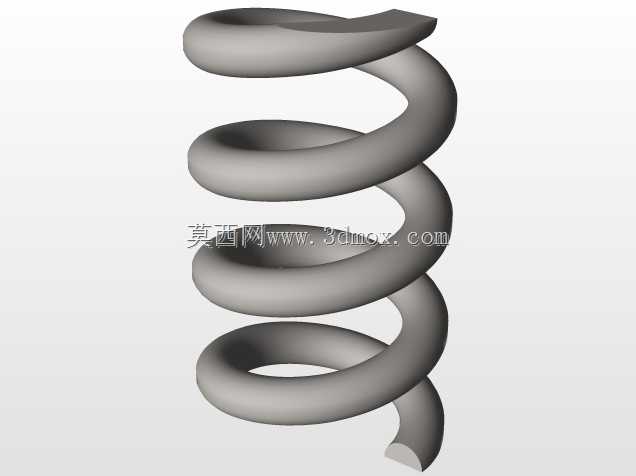

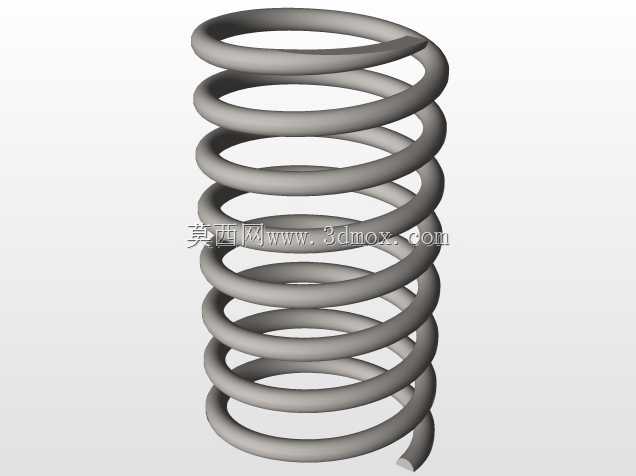

从实际生产用途来看，该结构适配0.8-2mm厚度的冷轧钢板卷料进料，可依次完成冲导正孔、冲外形余料、拉伸成型、攻丝预冲孔、落料等多道工序，最终产出自行车装配用的薄板锁紧螺母，这类螺母多用于自行车轮组、车架附件的锁紧定位，对成型尺寸的一致性、断面毛刺高度有明确要求，模具的卸料板采用弹性卸料结构，内置矩形弹簧提供均匀的卸料力，可避免薄板材在冲压过程中出现翘曲变形，保证出料平整度。

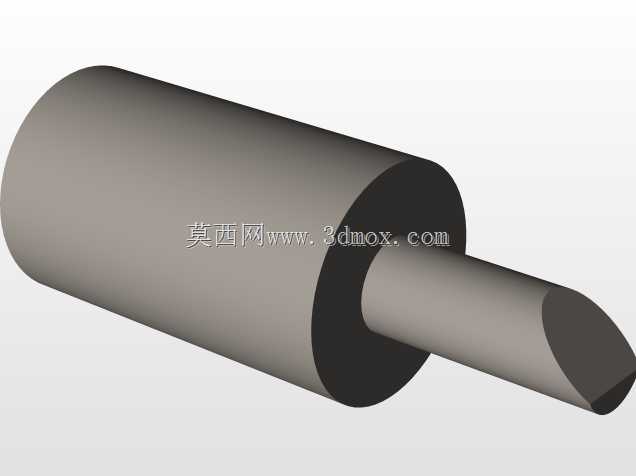

设计过程中优先考虑了安装边界与设备适配性，上模座预留的模柄直径适配常规开式可倾压力机的安装孔位，上下模座的安装槽孔间距匹配常用冲床的工作台T型槽尺寸，无需额外制作过渡转接板即可完成装夹。各凸模采用台阶式固定结构，与固定板的配合精度控制在H7/m6区间，既保证装配后的定位刚性，又方便后期磨损后快速拆换；凹模镶块采用分体式设计，对应易磨损的冲裁工位单独使用合金工具钢制作，更换时无需拆卸整幅凹模，大幅降低后期维护成本。

模具的导料板沿送料方向全程布置，配合浮升销将带料抬离凹模平面，保证卷料在工位间步进送料时不会卡滞，导正销设置在第二工位，通过先导正工艺孔的位置再进行后续冲压，可抵消送料机的步距误差，将送料精度控制在0.02mm以内，保证每个成型件的尺寸公差符合五金件的装配要求。各层板的避空孔位置经过反复校验，既保证凸模的运行行程足够，又不会出现板件之间的干涉，同时在对应废料排出的位置预留了顺畅的落料通道，避免冲压废料堆积在模腔内造成闷模损坏。
