三链轮三角排布链条传动组件

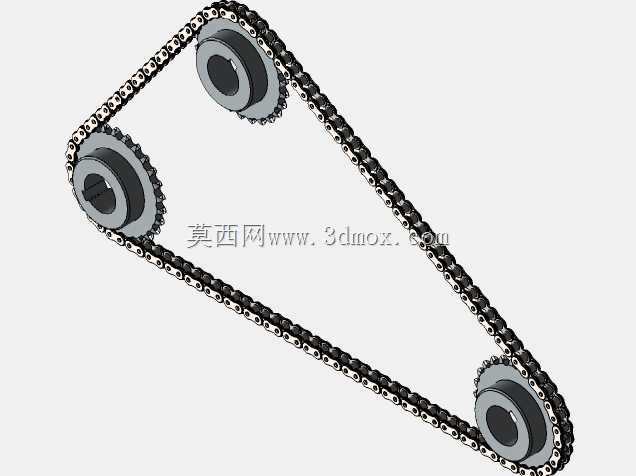

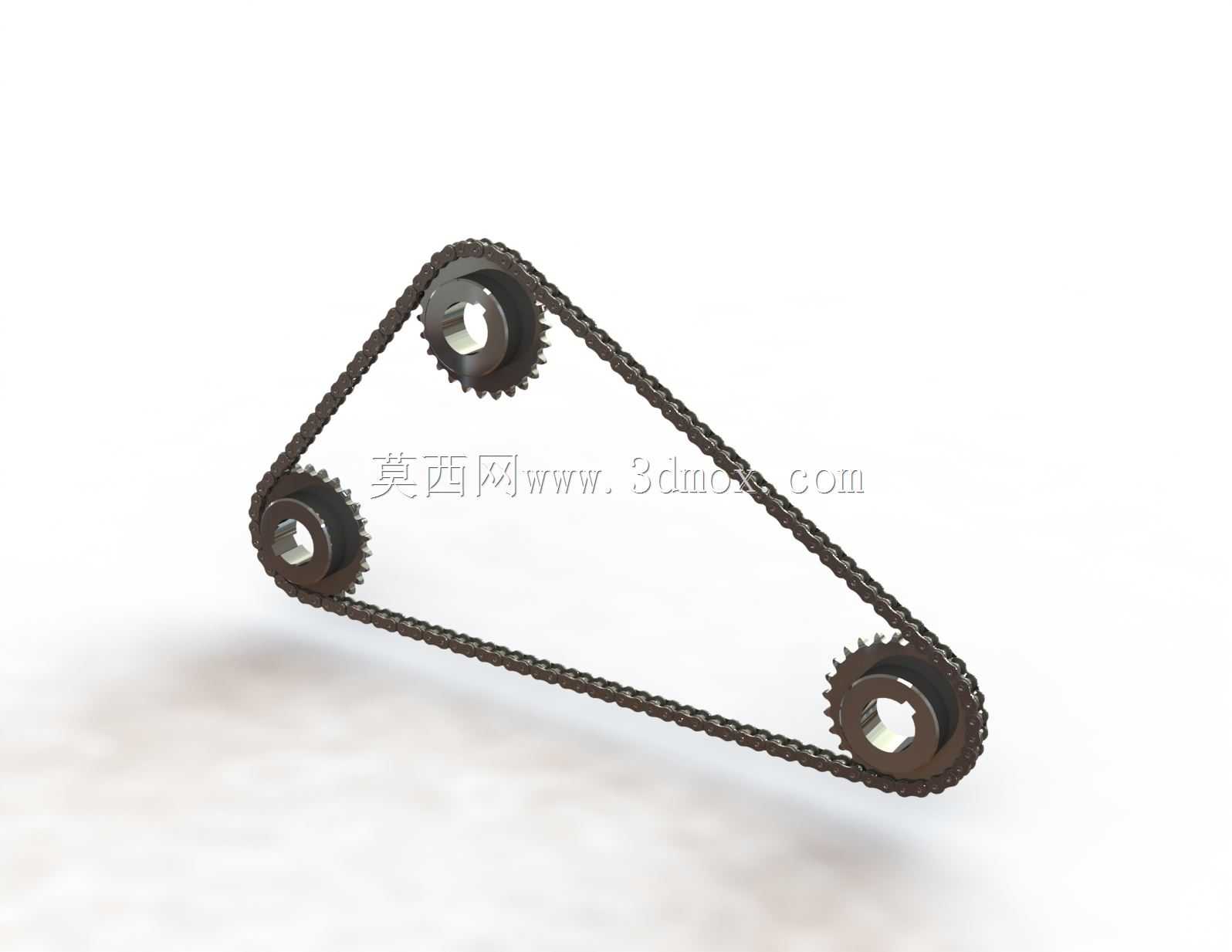

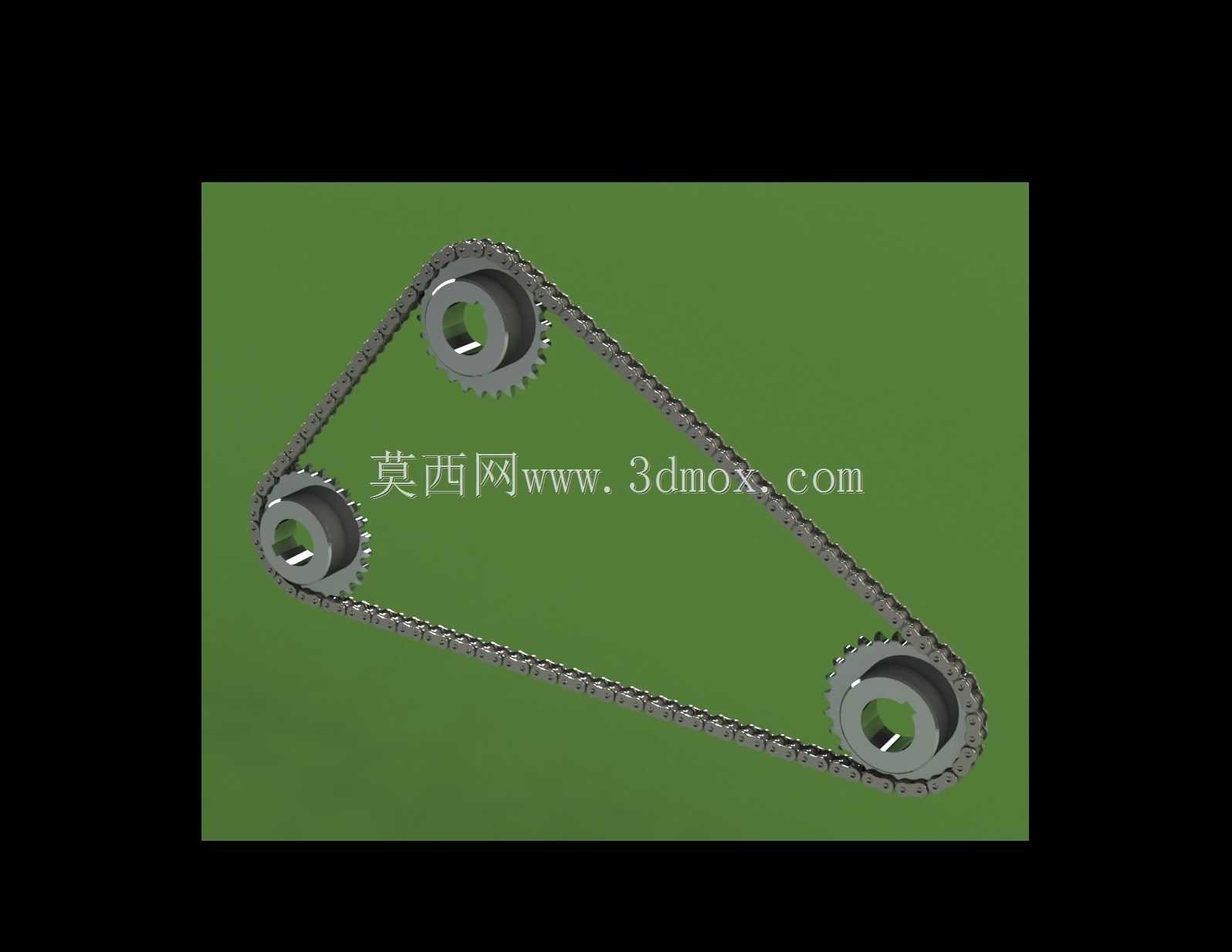

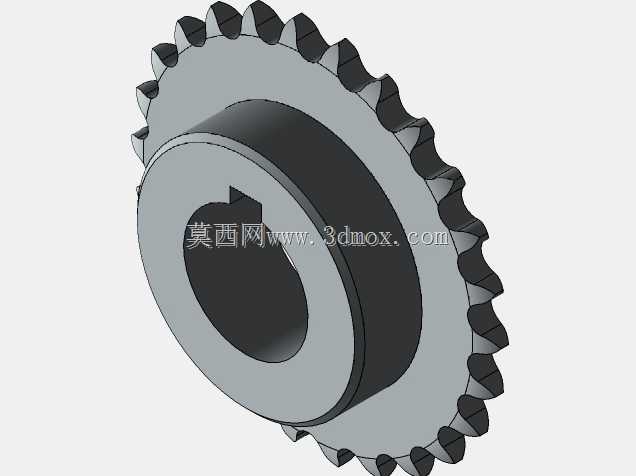

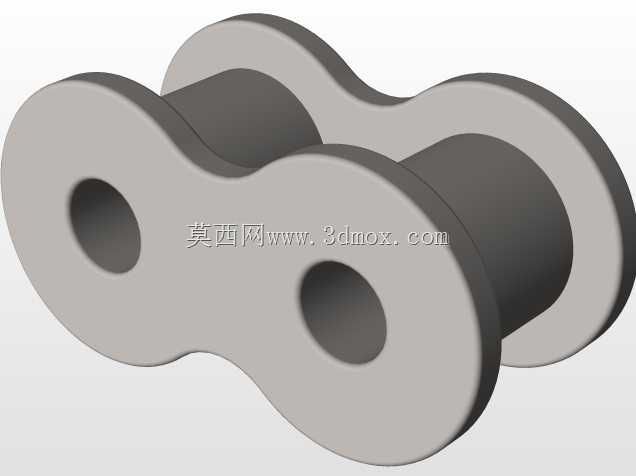

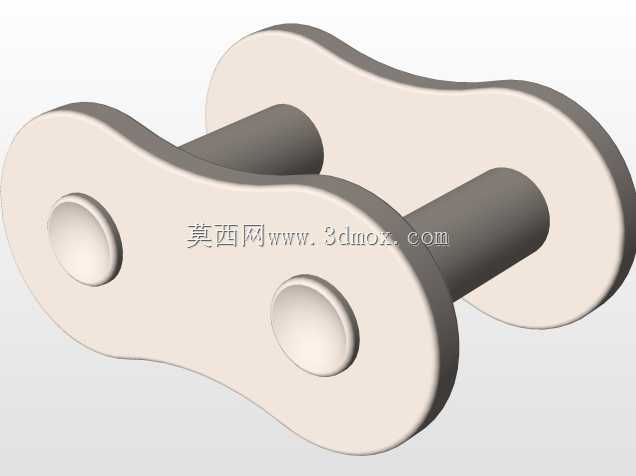

这套链传动组件采用三链轮三角布局形式，区别于常规双链轮直线传动结构，可在有限安装空间内实现多轴同步动力传递，适配需要跨三个不同安装点位输送扭矩的设备工况。在轻工输送线、小型自动化分拣设备、非标专机的动力排布场景中，这类三角排布链传动能省去额外的张紧轮配置，利用三个链轮的位置差自然形成链条张紧余量，减少传动过程中的链条跳齿、松脱风险。三个链轮均采用标准齿形设计，齿廓经过啮合曲率优化，和配套滚子链啮合时接触应力分布均匀，长时间运转下齿面磨损速率更低，链轮中心的通孔为标准键槽安装结构，可直接和对应直径的传动轴配合，通过平键传递扭矩，安装时无需额外定制连接结构，适配常规的机械轴系装配公差。链条采用标准节距滚子链结构，链节间的铰接间隙控制在合理范围，运转时不会出现明显的传动滞后，三角布局的设计让链条在三个链轮上形成稳定的包角，每个链轮的啮合齿数都满足传动效率要求，不会出现包角过小导致的打滑问题。从安装边界来看，三个链轮的中心距可根据实际设备的轴位进行适配调整，设计时需注意链条总长度和三个链轮中心距之和的匹配，预留合理的张紧调节余量，避免装配后出现链条过紧导致的运转阻力过大，或是过松导致的运转抖动。这类传动结构常应用在需要单动力源驱动三个不同工位转轴的设备上，比如小型包装设备的多辊同步输送、非标检测设备的多工位转位驱动，相比带传动，链传动的传动比更精准，不会出现弹性滑动导致的转速差，能保证三个转轴的转速同步性满足工艺要求。设计建模过程中，链轮齿形严格按照链传动标准参数生成，链条采用逐节装配的方式完成整体建模，可直观模拟传动过程中的运动干涉情况，提前验证链轮安装位置是否合理，链条在运转过程中是否会和周边设备结构发生碰撞，为实际结构设计提供直观的装配参考。
