开源机器人双立板多孔安装连接支架

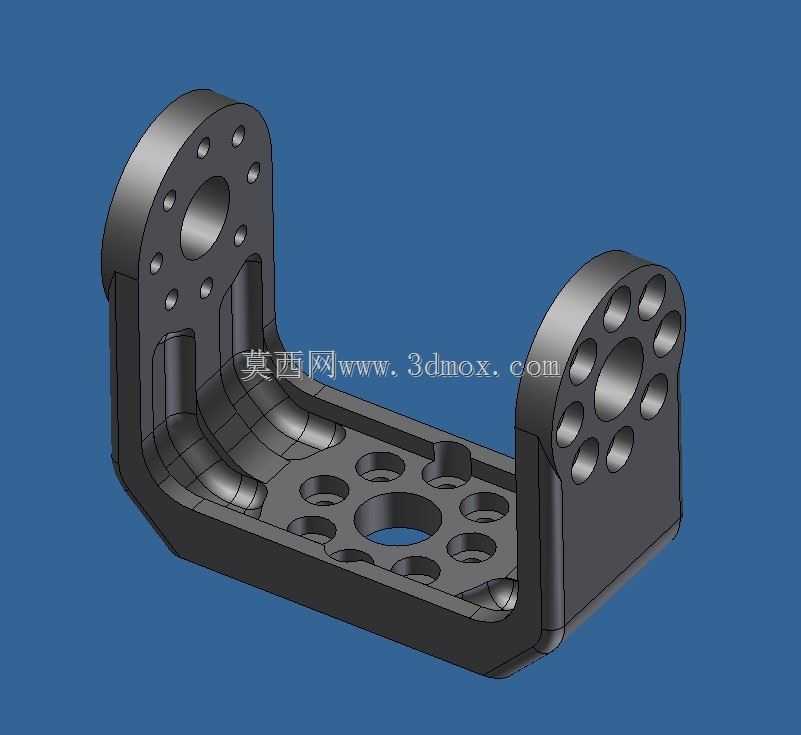

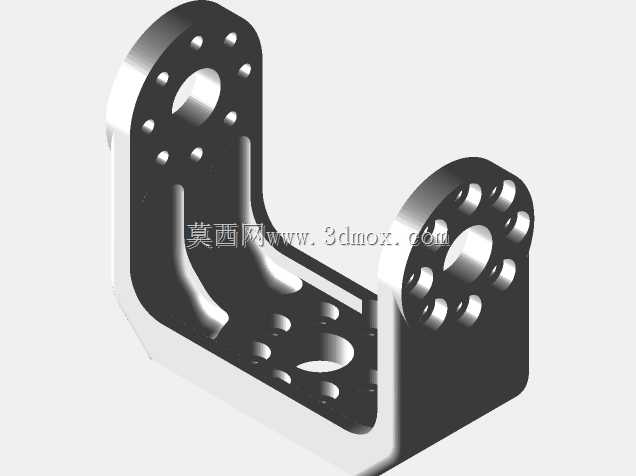

该结构件为开源机器人平台的核心承载连接支架，主要应用于小型桌面级开源机器人的机身主体搭建场景，承担两侧动力输出模组与中部底板的连接承载功能，替代原有铝制切削加工件，适配3D打印快速制作的迭代需求，可大幅降低开源机器人项目的制作门槛与零件加工周期。从结构设计逻辑来看，整体采用L型一体化承载构型，两侧对称设置带环形安装孔阵的立式耳板，耳板中心预留大直径通孔用于穿装动力输出轴或轴承组件，周向均匀分布的多组小孔用于固定端盖、电机安装座或传动模组，孔位排布遵循等节距圆周分布原则，可兼容不同安装孔距的标准动力配件，无需额外加工转接板即可完成装配。中部底板区域采用网格化减重设计，在不降低整体结构抗弯强度的前提下，通过去除非承载区域的材料减少打印耗材用量，底板上分布的多组不同直径通孔，分别用于穿装走线、安装传感器支架、固定上层功能模组以及连接底部行走或支撑组件，所有孔位均做倒角处理，避免3D打印过程中出现层间应力集中导致的开裂问题。安装边界方面，两侧立式耳板的中心孔同轴度公差控制在0.2mm以内，可保证穿装的轴类零件运转无卡滞，底板底面为全平面设计，可直接贴合安装在标准铝型材框架或3D打印的底盘结构上，整体安装尺寸兼容主流开源机器人的改装升级需求，无需对原有机身结构做大规模改动即可替换原有金属支架。在实际使用场景中，该支架可承受单侧最大5kg的悬臂载荷，满足小型桌面机器人搭载机械爪、传感器模组、小型负载的使用需求，结构的加强筋设置在耳板与底板的连接转角处，沿应力传递方向布置，可有效抵消设备启停、转向过程中产生的交变弯矩，避免长期使用出现结构变形。不同于常规的切削加工支架，该结构专门针对3D打印工艺做了优化，所有悬空结构均设置了不大于45度的自支撑角度，打印过程中无需添加额外支撑材料，打印完成后仅需简单去除毛边即可直接装配，大幅降低了零件的后处理工作量，适配个人开发者、开源项目爱好者的快速制作需求，也可用于小型教育机器人的批量制作场景，兼顾结构强度与制作成本。
