液态酵母生产CIP清洗罐及生产线布局

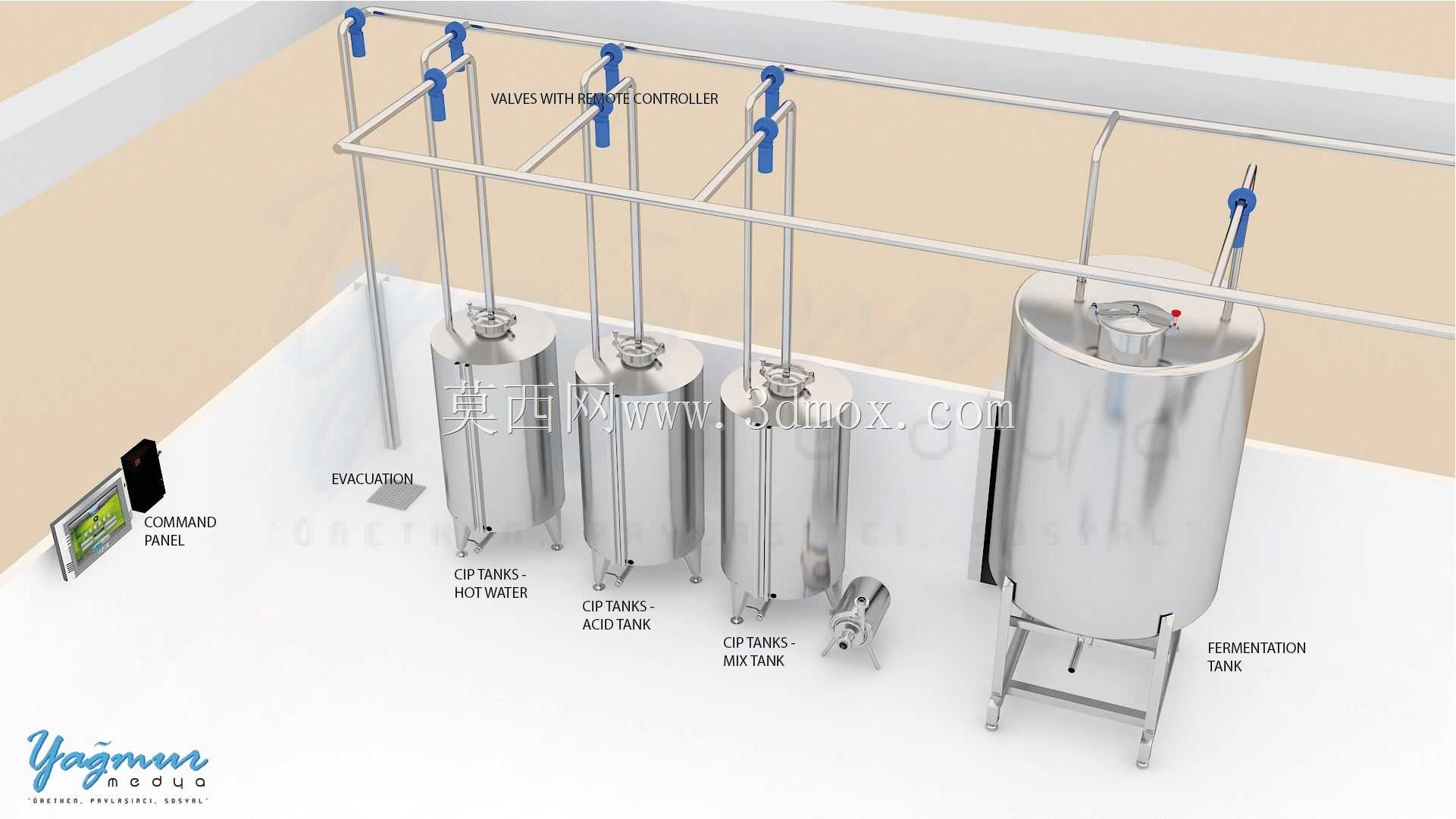

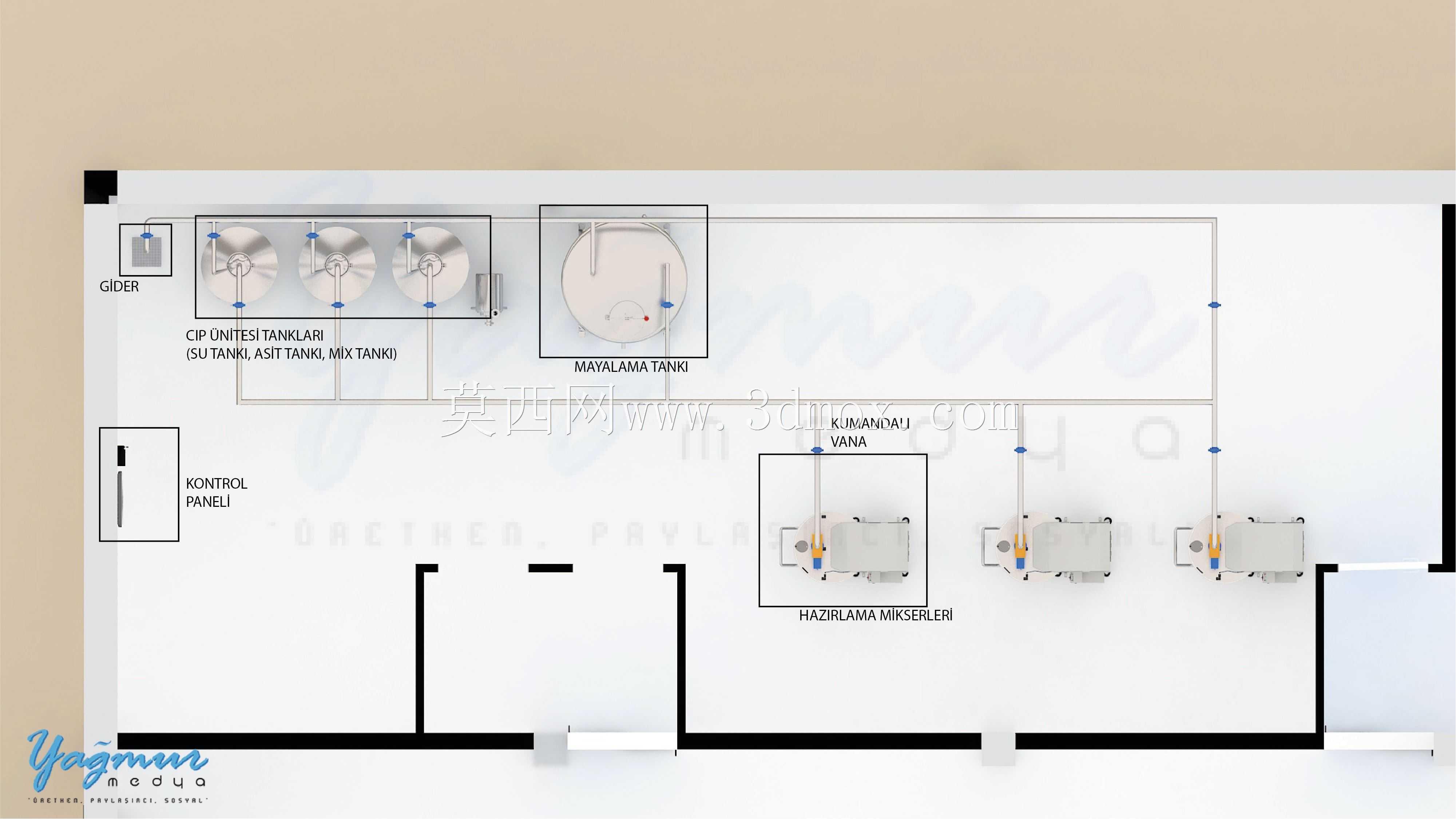

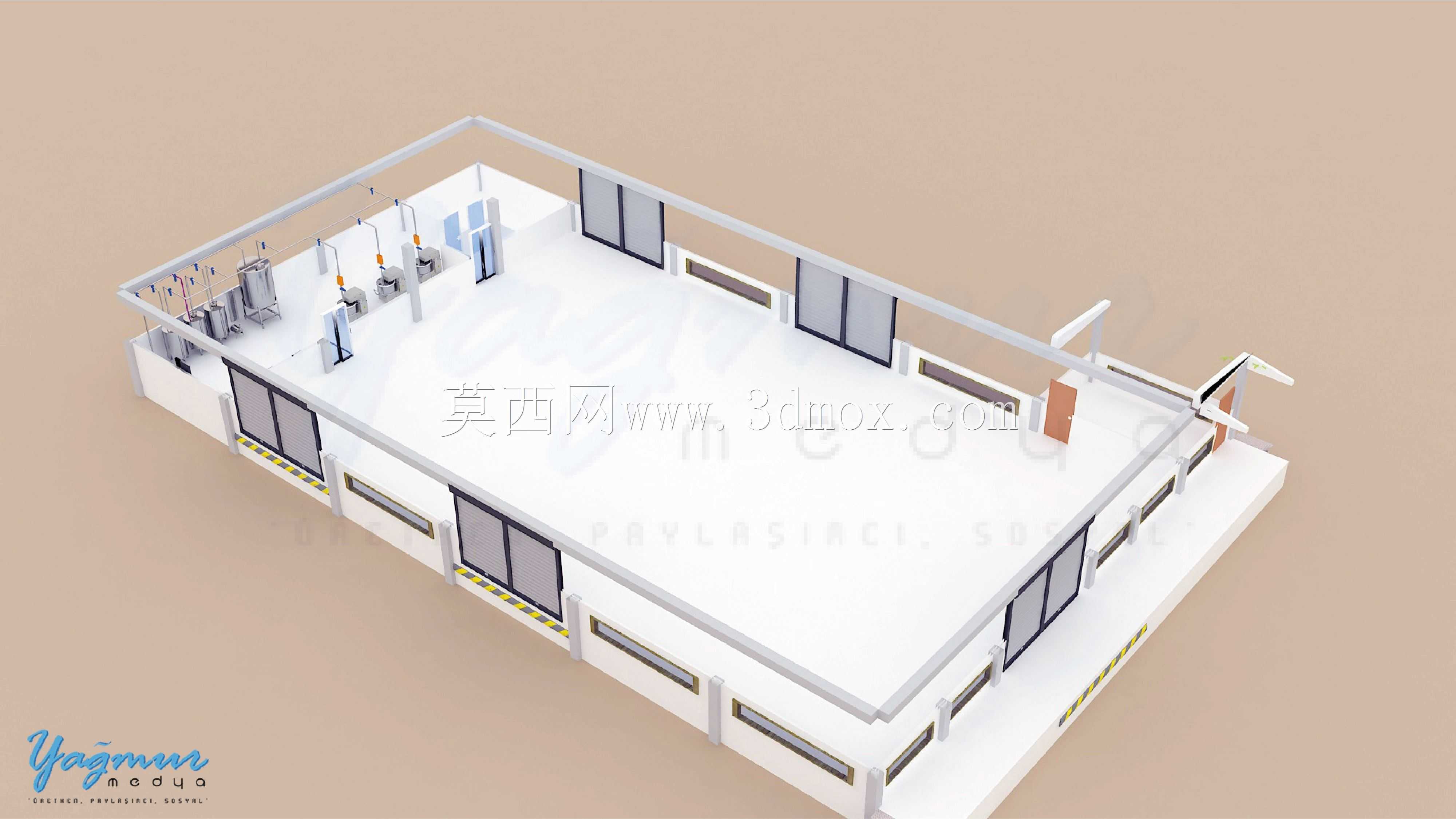

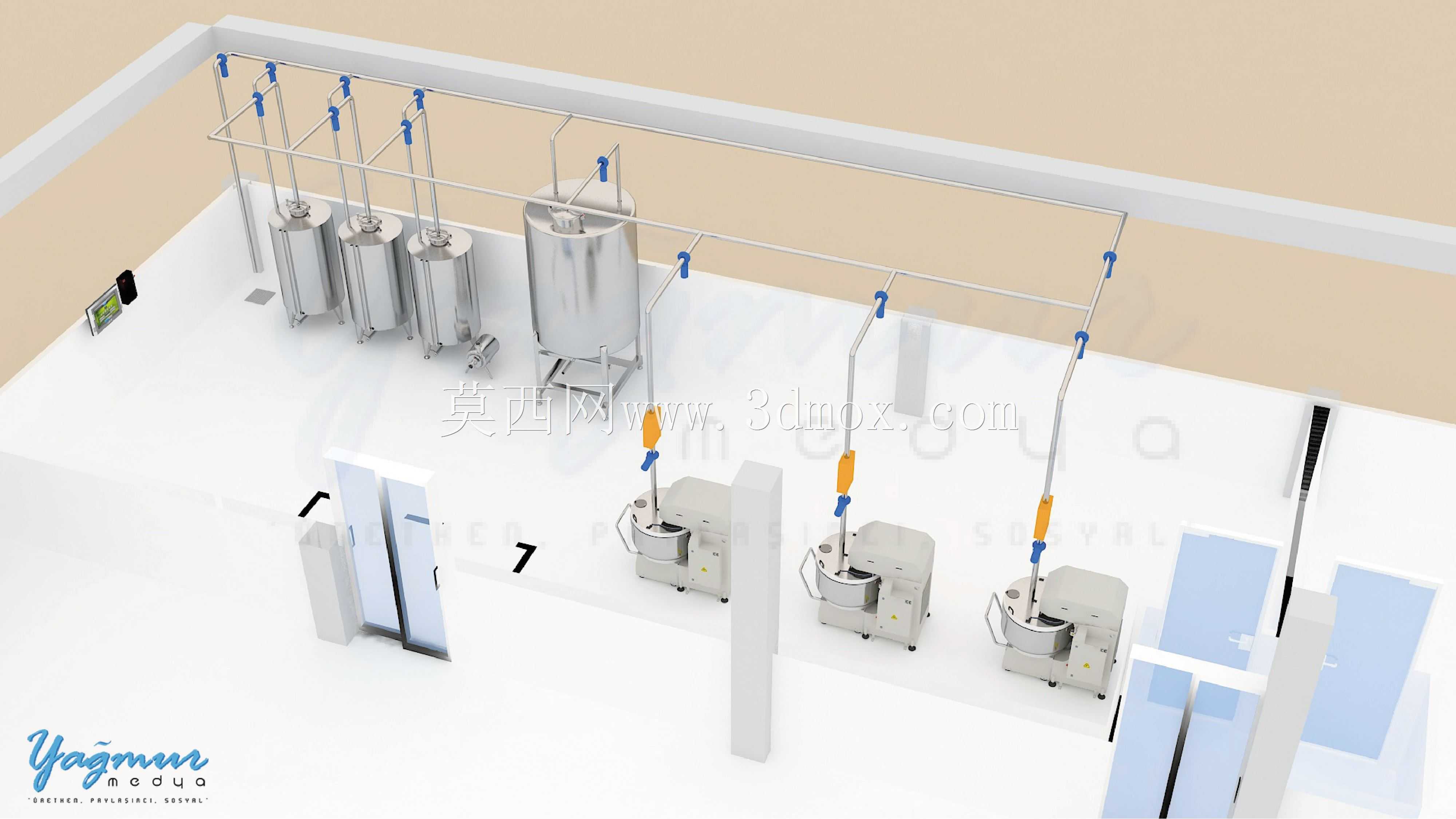

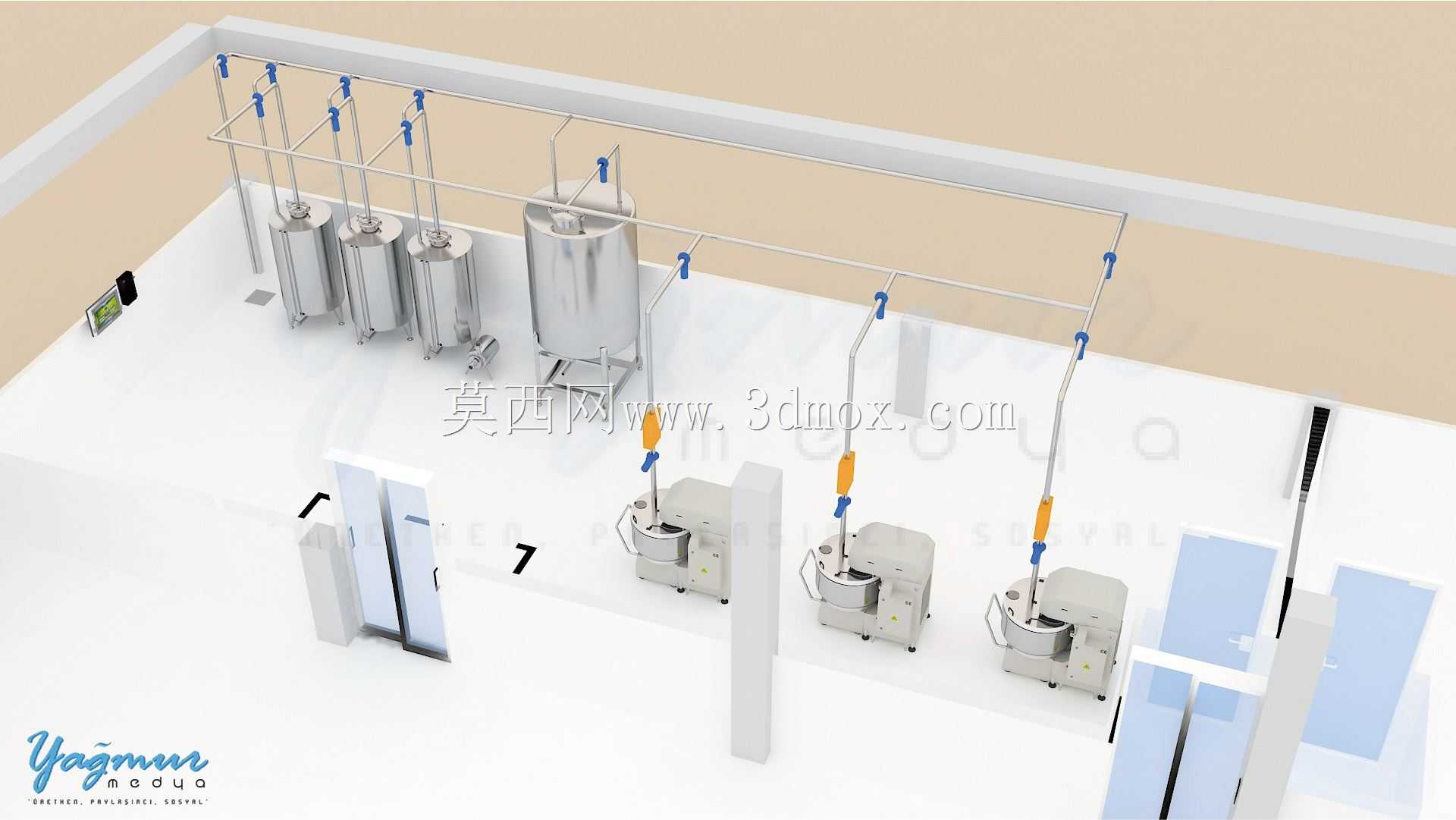

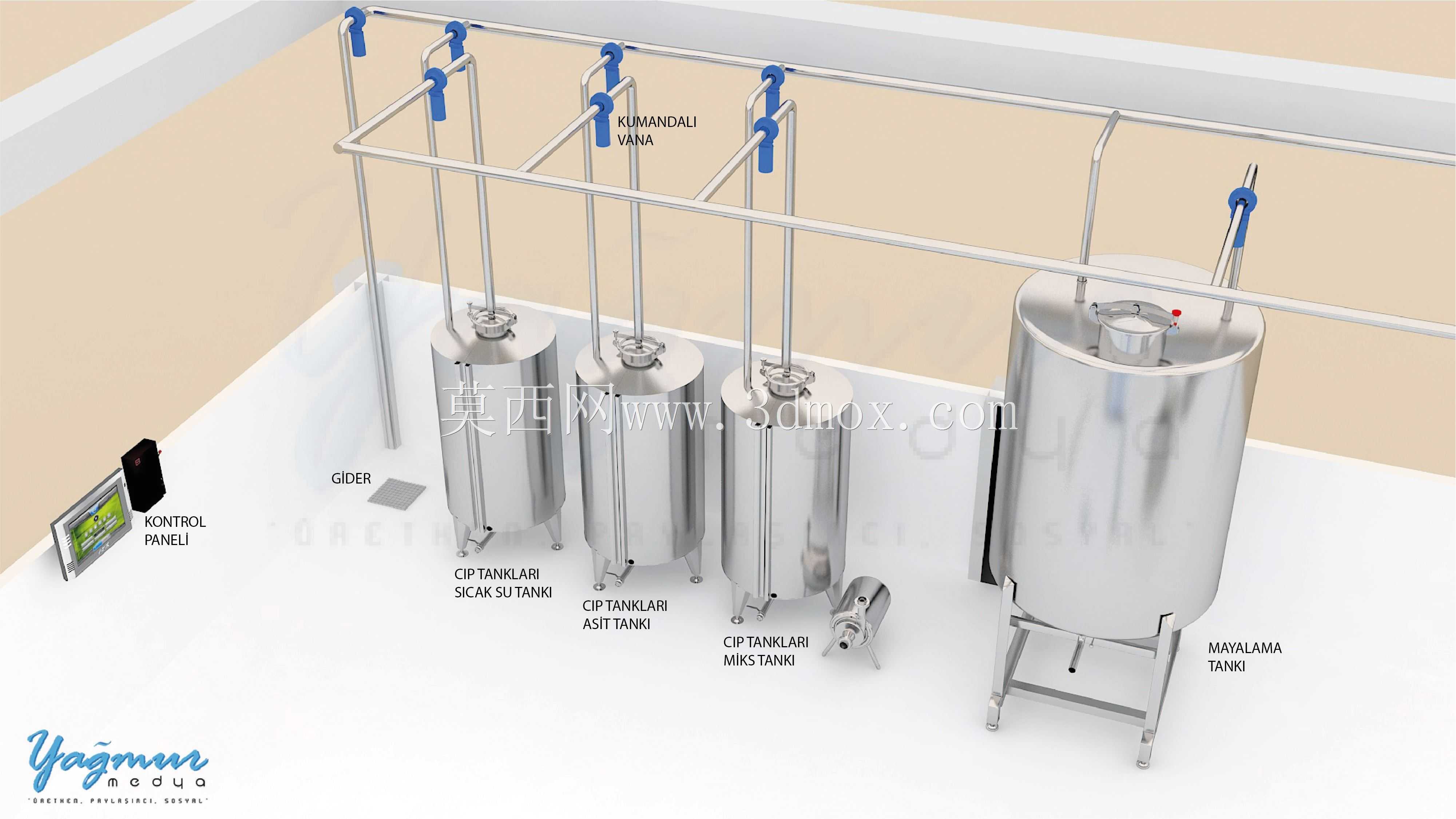

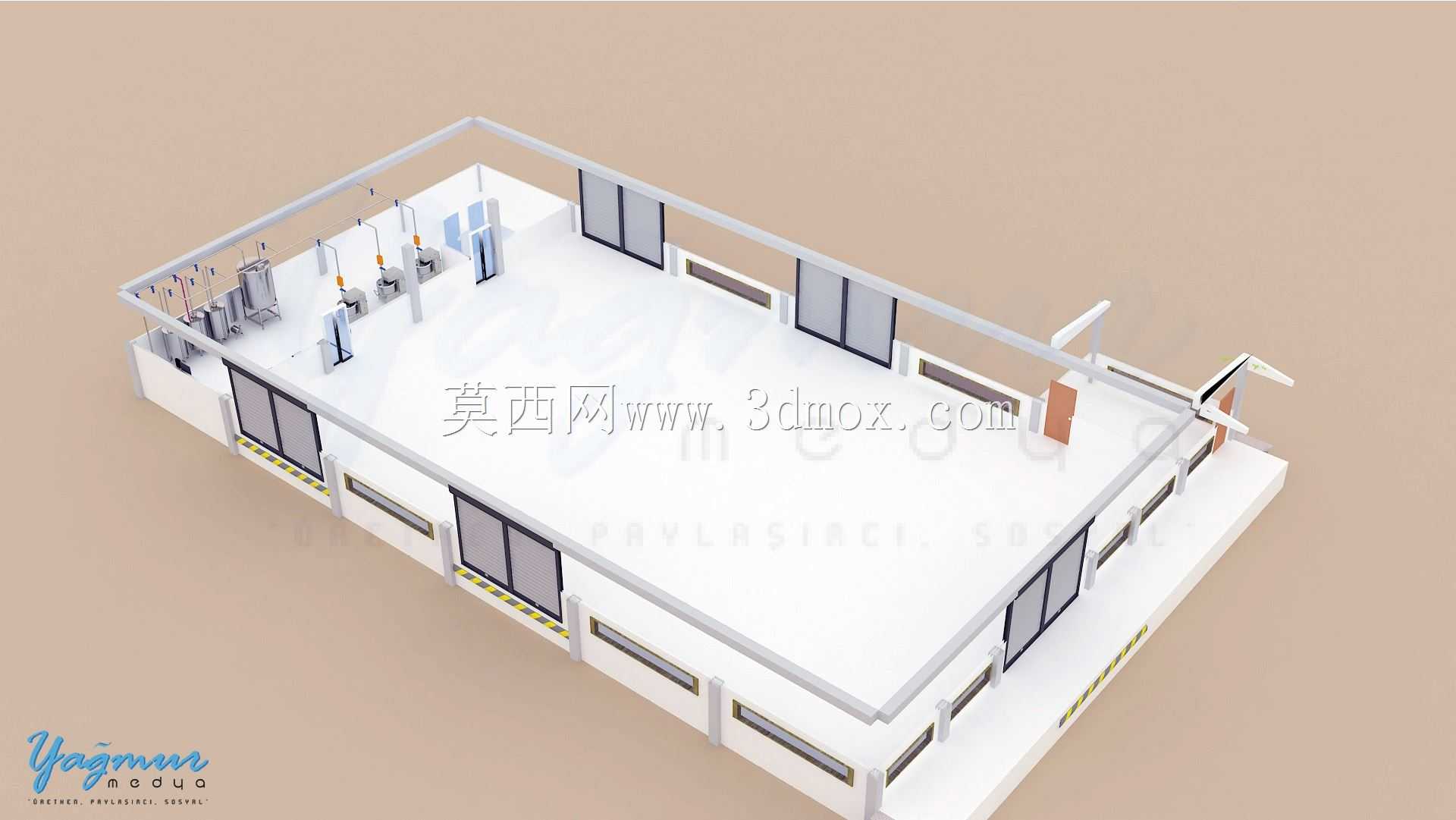

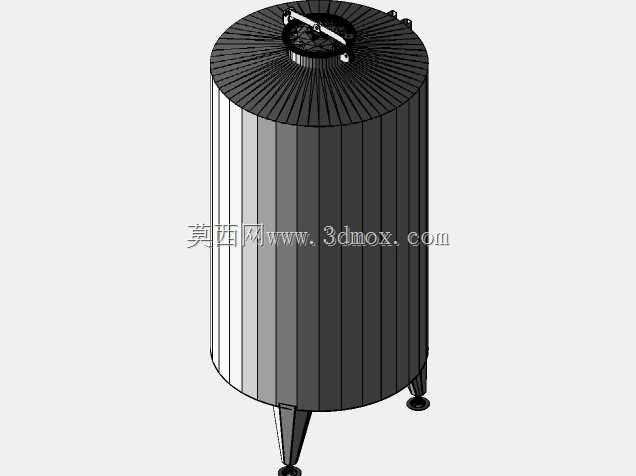

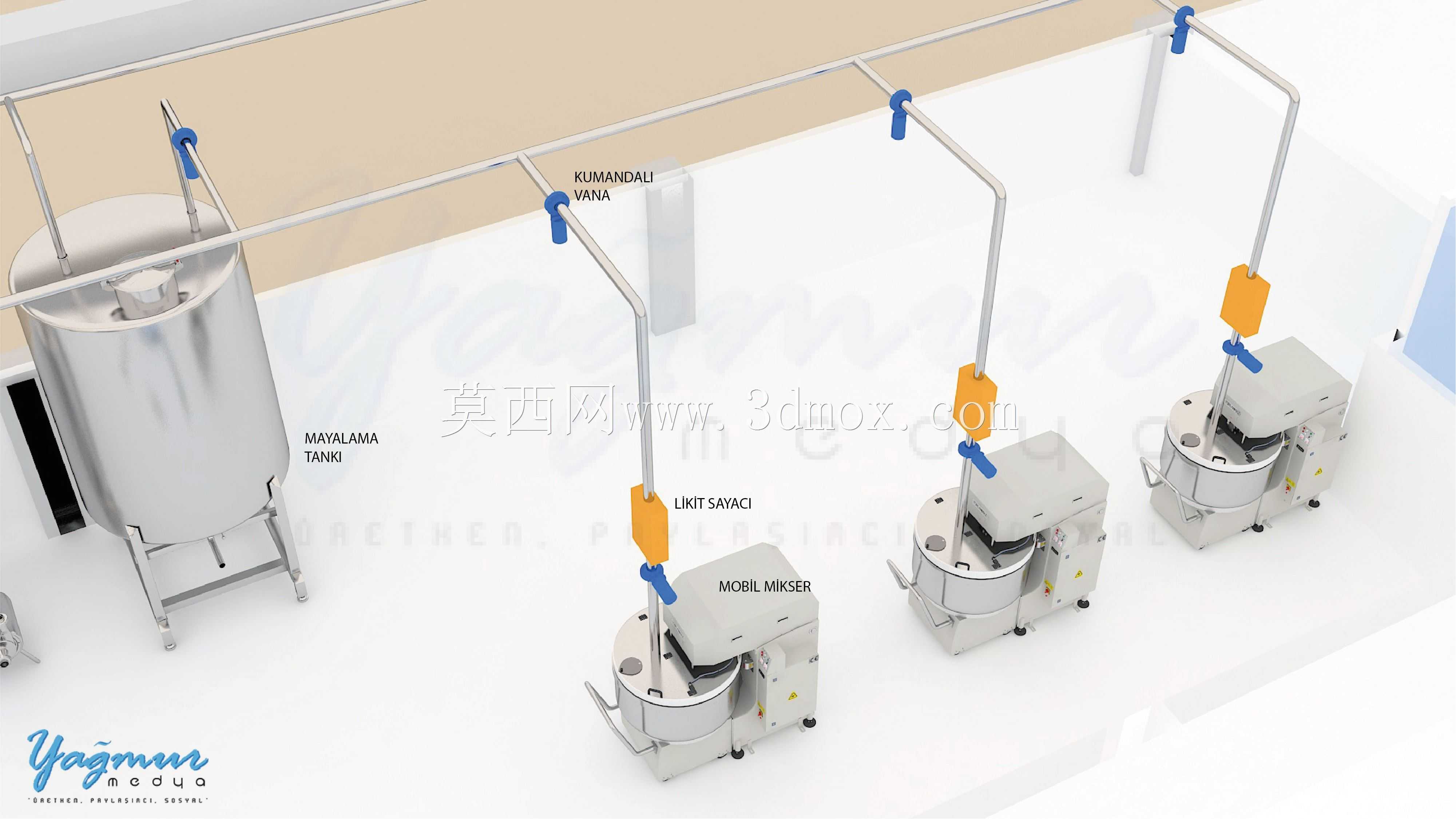

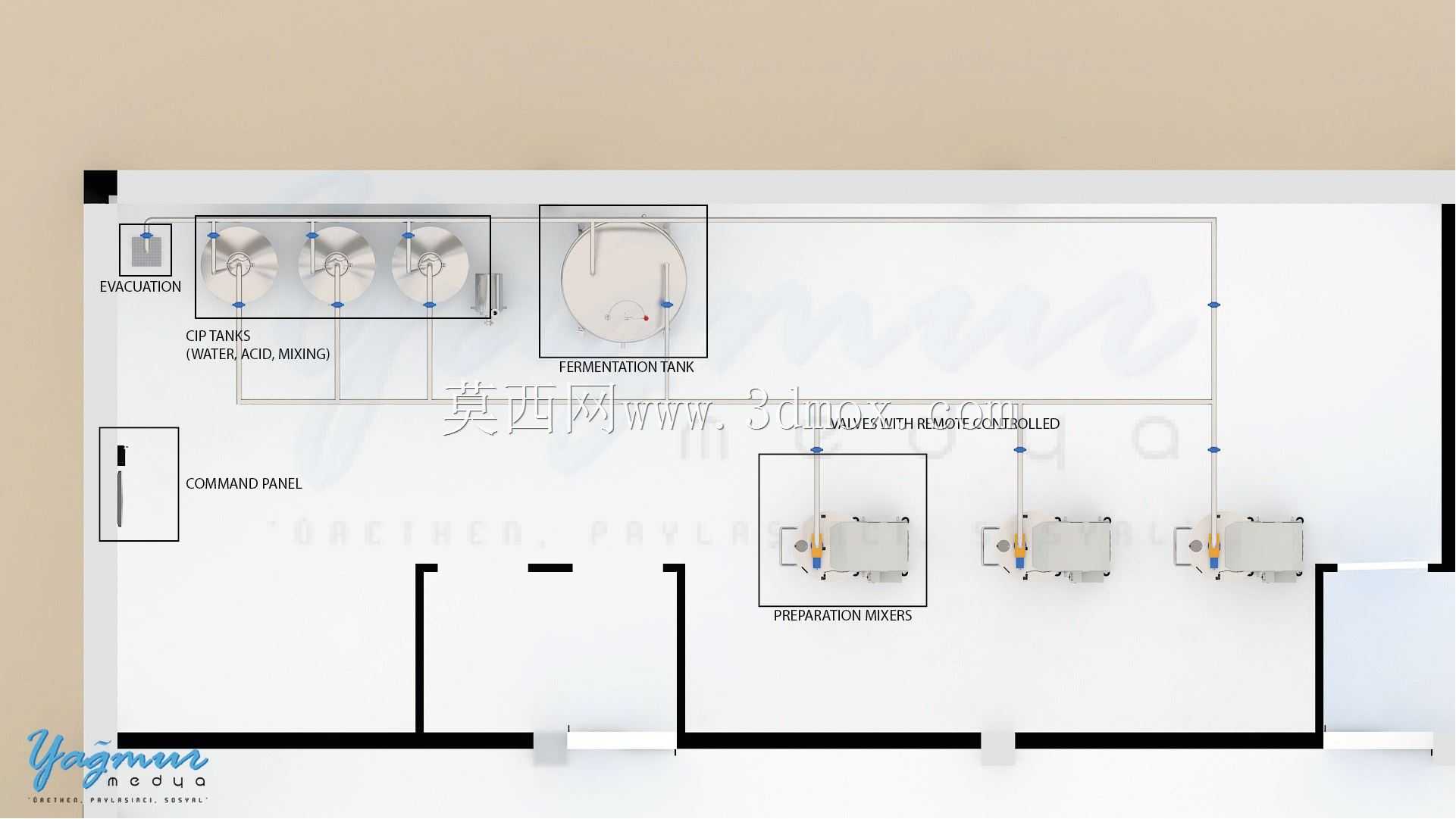

这套液态酵母生产配套的CIP罐及整线布局，核心服务于酵母发酵类食品生产车间的在位清洗与生产流程衔接需求，在液态酵母规模化生产场景中，CIP系统无需拆解管线与罐体即可完成全流程设备内壁、输送管路的清洁作业，是保障发酵过程卫生指标、避免杂菌污染的核心配套单元。从设计逻辑来看，整套罐体采用立式不锈钢承压结构，罐体进出口管线沿车间顶部管廊排布，与前端酵母扩培罐、中间存储罐、后端分装单元的管路接口做了同轴度匹配，预留的快装接口公差控制在行业通用安装精度范围内，可直接对接现有食品级生产管线，无需额外做转接件定制。布局层面将CIP罐组设置在车间靠近管廊起始端的位置，清洗液输送路径覆盖所有接触酵母液的罐体、阀门与输送管道，回流管路沿车间立柱侧边排布，避开操作人员日常巡检通道，同时预留了足够的阀门操作空间，日常维护时无需登高即可完成所有手动阀门的启闭操作。罐体本身的容积匹配整条生产线单次清洗的液量需求，碱液罐、酸液罐、清水罐的排布顺序遵循清洗流程的流向逻辑，减少管路弯折带来的流阻损失，罐体支脚高度适配车间现有地面的排水坡度，清洗残液可完全排空无滞留。配套的操作工位沿生产线侧边设置，每个工位的操作半径覆盖对应分装设备的控制按钮与物料接口，工位之间的隔断采用透明防护板材，既满足食品生产车间的分区卫生要求，也不影响操作人员观察整条线的运行状态。车间入口处的更衣与消毒单元紧邻生产区入口，人员动线与物料输送动线完全分离，避免交叉污染，管廊上的管线按介质类型做了分层排布，清洗管路、物料管路、压缩空气管路之间预留了足够的安装间隙，方便后续维护时的管线拆装与更换。整套布局充分考虑了食品生产车间的卫生规范要求，所有与物料接触的部件均采用圆弧过渡设计，无清洁死角，罐体表面做了镜面抛光处理，减少物料挂壁残留，同时设备安装边界严格控制在车间现有承重区域内，支脚的载荷分布匹配车间地面的承重设计值，无需额外做地面加固处理。
